Revit 二次开发修改填充区域线样式

做了一个自动测算净高的插件，需要通过注释块标记高度，但是出来的时候会有边界线，如下图，通过filledregionType的lineweight定义宽度失败，通过LineStyleId进行设置，但是直接获取LineStyle样式只会获取管理->线样式里面的线，没有我们需要的<不可见线>这个分类。

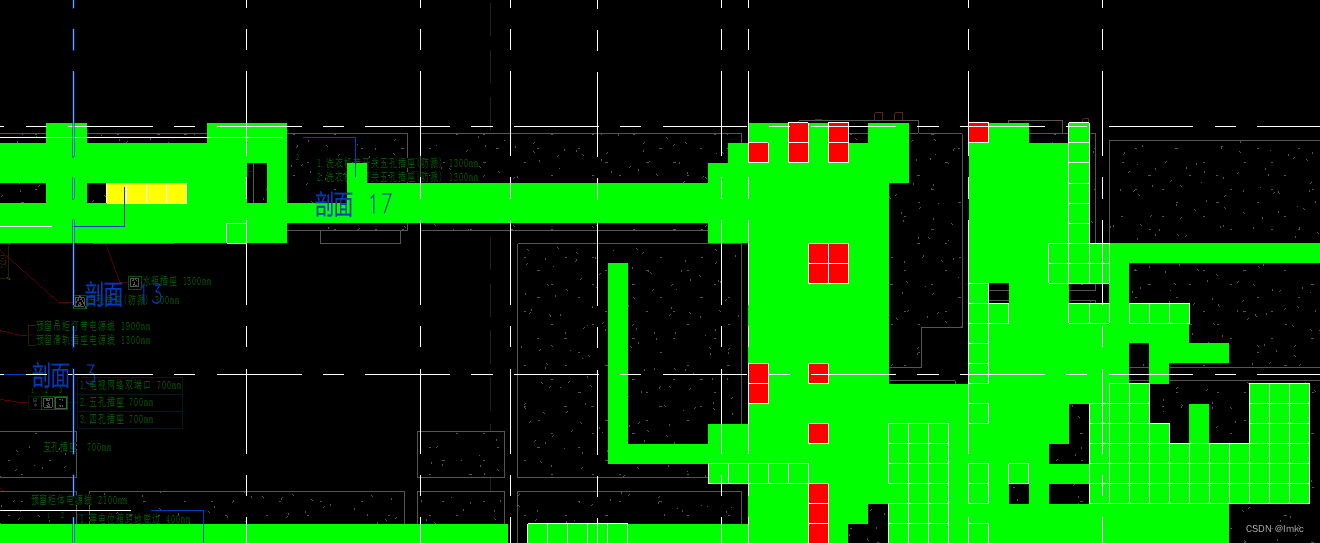

此处需要收集以下GraphStyle找到不可见线Id直接赋值即可,实例中我将绿色的部分进行边界取消

var filter = new FilteredElementCollector(doc);var dates =  filter.OfClass(typeof(GraphicsStyle)).ToElements();var line = dates.Where(x => x.Name.Contains("线")).ToList();var fake = line.FirstOrDefault(x => x.Name.Contains("不可见"));//201是不可见线的id作为样板中自带的id是不变的如果怕出问题可以用上面的方法获取fill.SetLineStyleId(new ElementId(201));
