【EVPN】EVPN名词简介

EVPN名词简介

• EVPN简介
• • EVPN基本术语
  • EVPN基本术语：ES和ESI
  • 如何配置ESI
  • EVPN基本术语：EVI和MAC-VRF
  • EVPN基本术语：RD和RT

EVPN简介

• EVPN颠覆了传统L2VPN数据面学习MAC地址的方式，引入控制面学习MAC和IP指导数据转发，实现了转控分离。

• EVPN解决传统L2VPN的典型问题，实现双活、快速收敛、简化运维等价值。

• EVPN的控制平面采用MP-BGP，数据平面支持多种类型的隧道，例如MPLS、GRE隧道、SRv6。此文章以MPLS作为外层隧道转发技术进行讲解。

控制平面：PE之间交互BGP EVPN报文，传递MAC和IP地址。
数据平面：由IP隧道或MPLS标签转发路径组成数据转发路径。只负责数据转发，无需广播泛洪学习MAC地址。

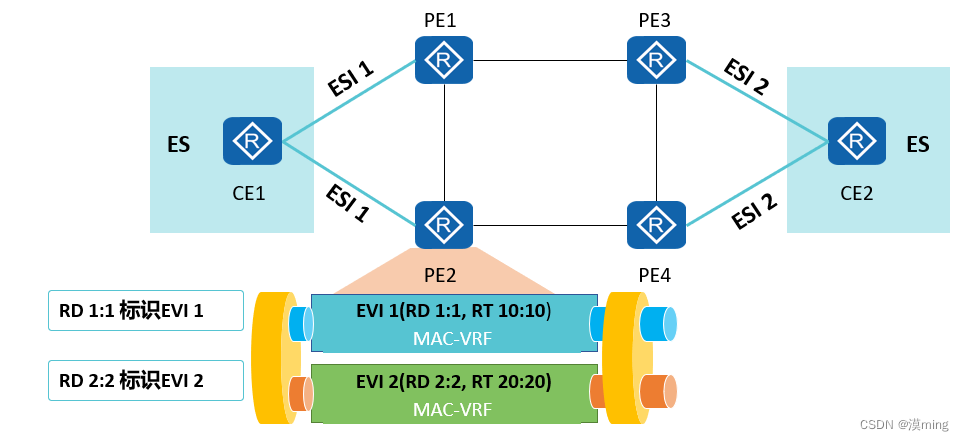

EVPN基本术语

• ES（Ethernet Segment）代表用户站点（设备或网络）连接到PE的一组以太链路，使用ESI（Ethernet SegmentIdentifier）来表示。

• EVI（EVPN instance）代表一个EVPN实例，用于标识一个EVPN客户。

• MAC-VRF是PE上属于EVI的MAC地址表。

• RD（Route Distinguisher）是EVPN的唯一标识，用于区分EVI。

• RT（Route Target）用于控制EVPN路由的引入。

• DF（Designated Forwarder）用于在CE多归属场景下只转发一份BUM流量至CE。

• ESI Label是EVPN Type 1路由所携带的扩展团体属性。在多归场景下，用于实现快速收敛和水平分割。

• BUM（Broadcast、Unknown unicast、Multicast）Label是由Type 3路由携带，用于转发BUM流量。
  单播Label由Type 2路由携带，用于转发单播流量。

EVPN基本术语：ES和ESI

• ES代表用户站点（设备或网络）连接到PE的一组以太链路，使用ESI来表示。
• ESI总长度为10个字节，且在全网范围内唯一。
• 同一ES双归的两个PE配置的ESI必须相同。例如PE1和PE2上配置相同的ESI为1（此处数值仅为方便理解）。


如何配置ESI

静态ESI配置举例：

[PE1]interface eth-trunk 10
[PE1-Eth-Trunk10] esi 0000.1111.2222.1111.1111

查看ESI信息：

display bgp evpn all esi
Number of ESI for EVPN address family: 1ESI                                  IFName/Bridge-domain     0000.1111.2222.1111.1111            Eth-Trunk10

EVPN基本术语：EVI和MAC-VRF

• EVI代表一个EVPN实例，用于标识一个EVPN客户。
• MAC-VRF是PE上属于EVI的MAC地址表。
• 这里的EVI与MAC-VRF相当于路由器的vpn-instance与实例的mac地址表


EVPN基本术语：RD和RT

• RD是EVPN实例的唯一标识，用于区分EVI。
• RT作用是给路由打标签，用于控制EVPN路由的引入。


文章借鉴于华为官方文档
