Solidworks2015 扫掠工具建立方形螺线管
参考：方形螺旋管道的solidworks模型(2种方法)
【注意】
扫描对象和扫描路径需要建于两个草图
【正文】
1、在上视图利用⚪草图建立螺线管（类似弹簧）----------->>螺线管1
[插入>>曲线>>螺线管]

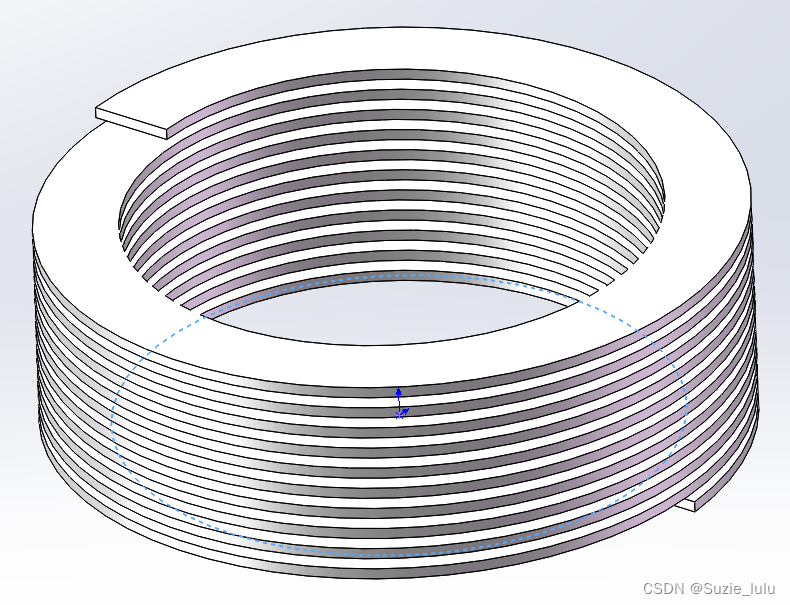

2、螺线管1截面建立矩形草图并利用【扫描】增厚螺旋曲面----------->>螺线管2

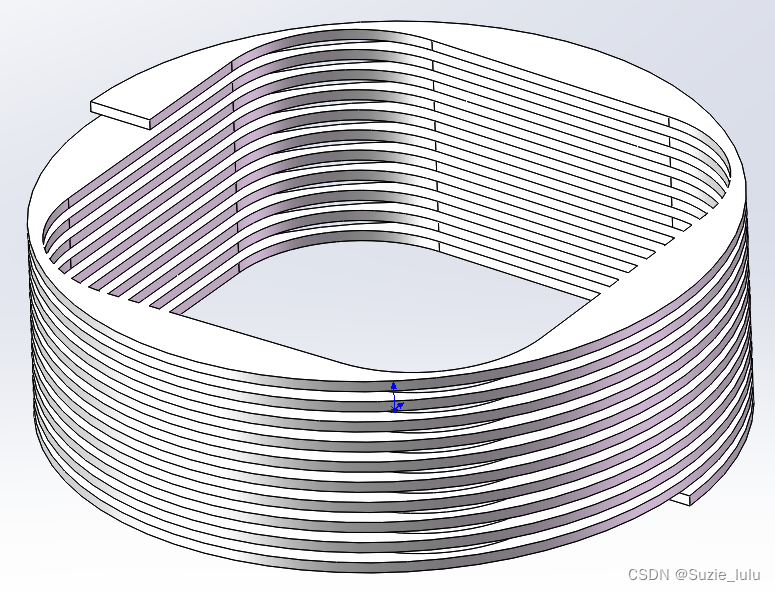

3、 在增厚的螺线管中【拉伸切除】一个倒角方形----------->>螺线管3

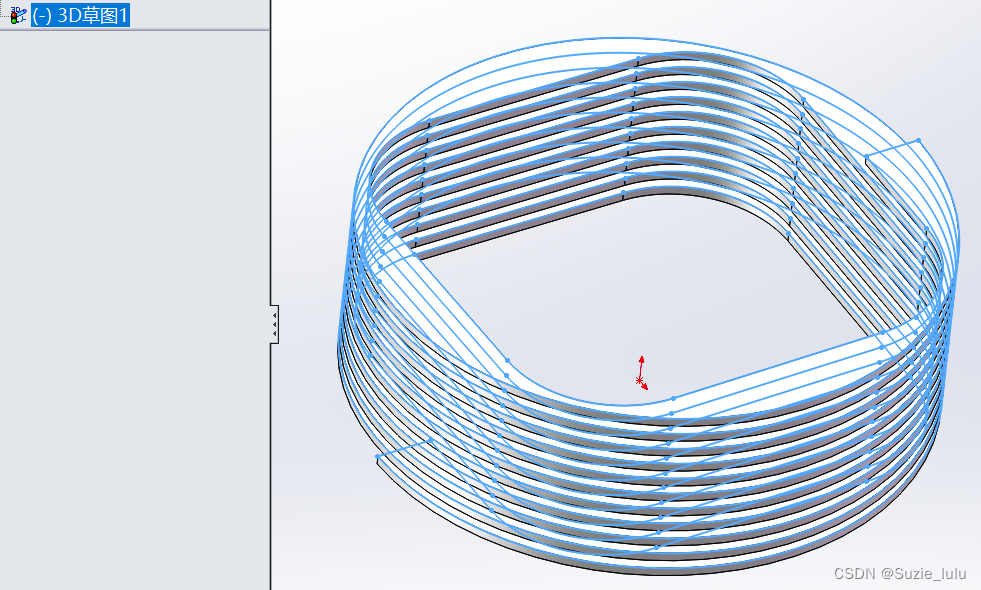

4、 [3D草图>>转换实体引用>>选中螺线管3的上表面]----------->>3D草图1（线模型）

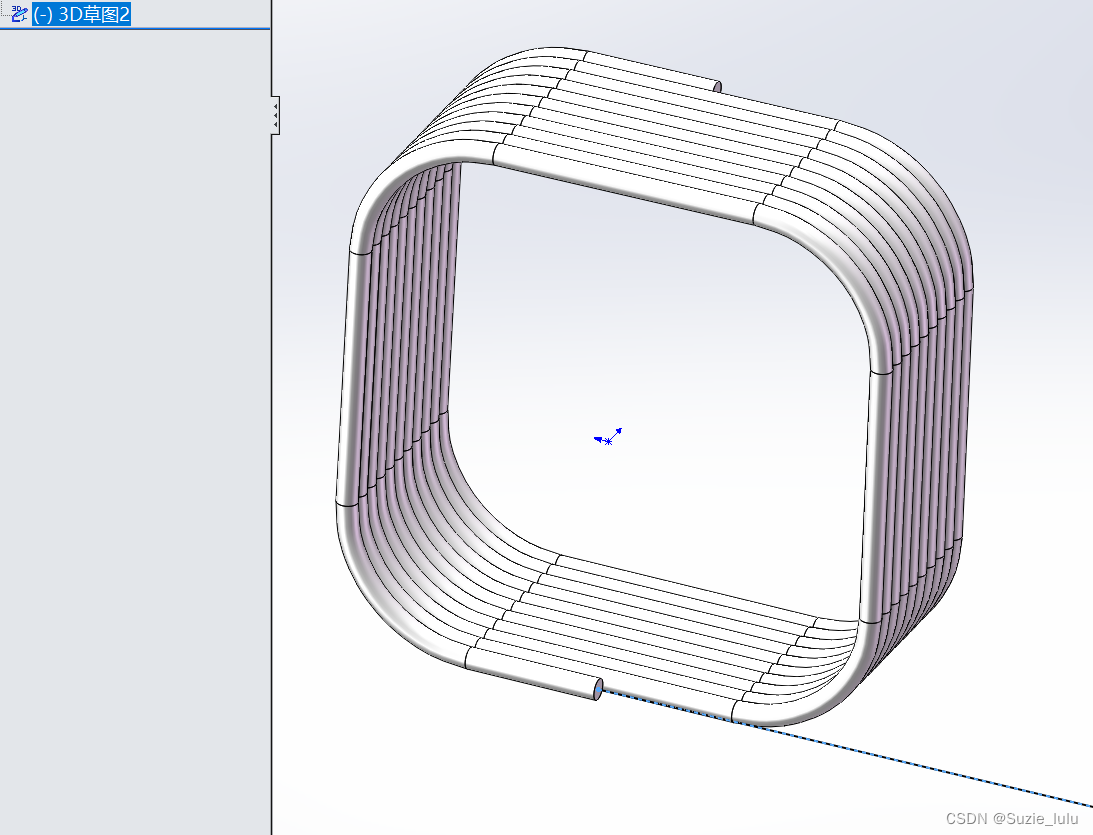

5、删去短直线段和圆螺旋曲线，右击模型【隐藏实体】，务必退出【3D草图】 ---------->>带倒角的方形螺旋曲线

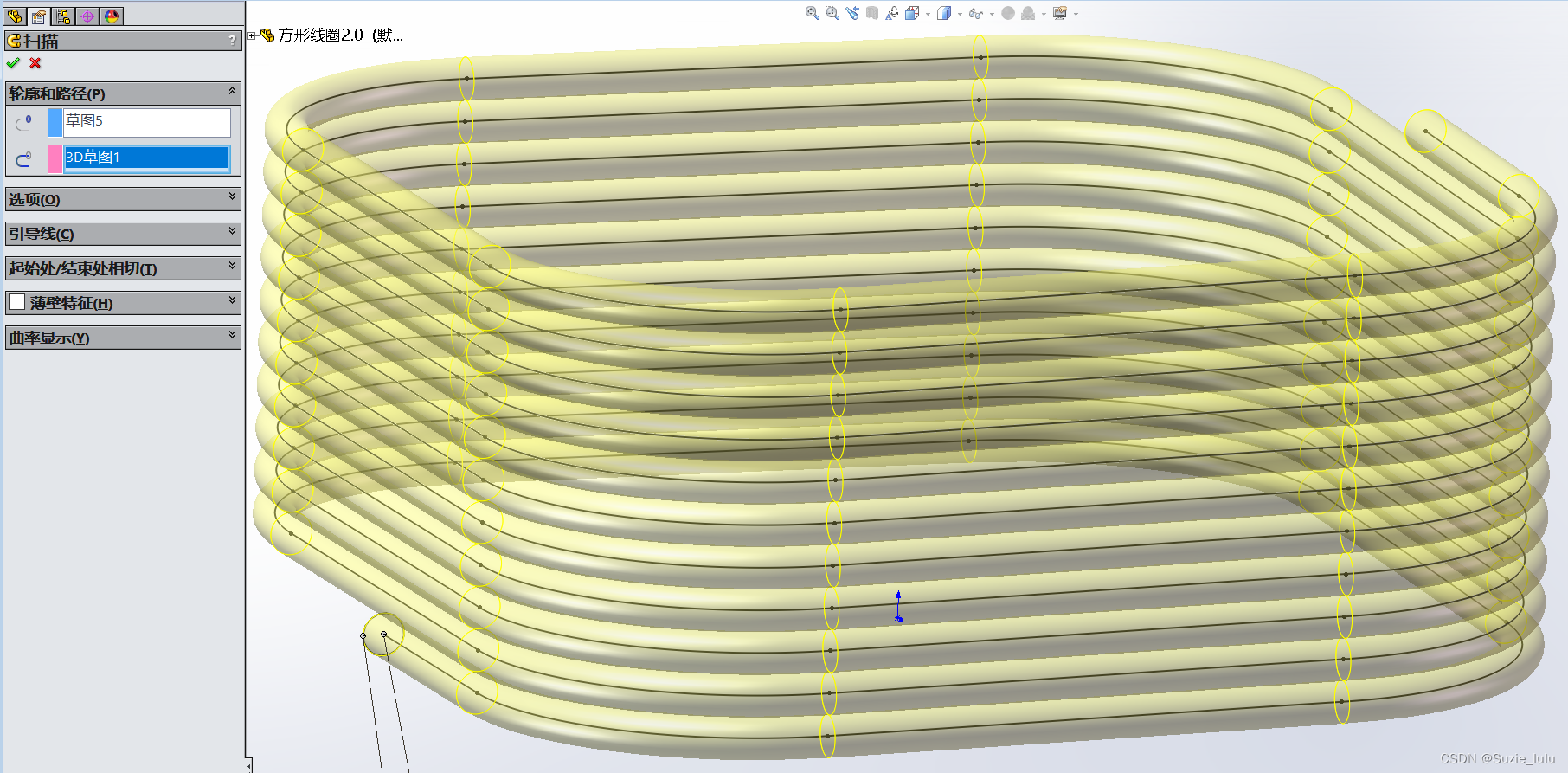

6、在 方形螺旋曲线 截面【转换实体引用】建立⚪草图，【扫描】

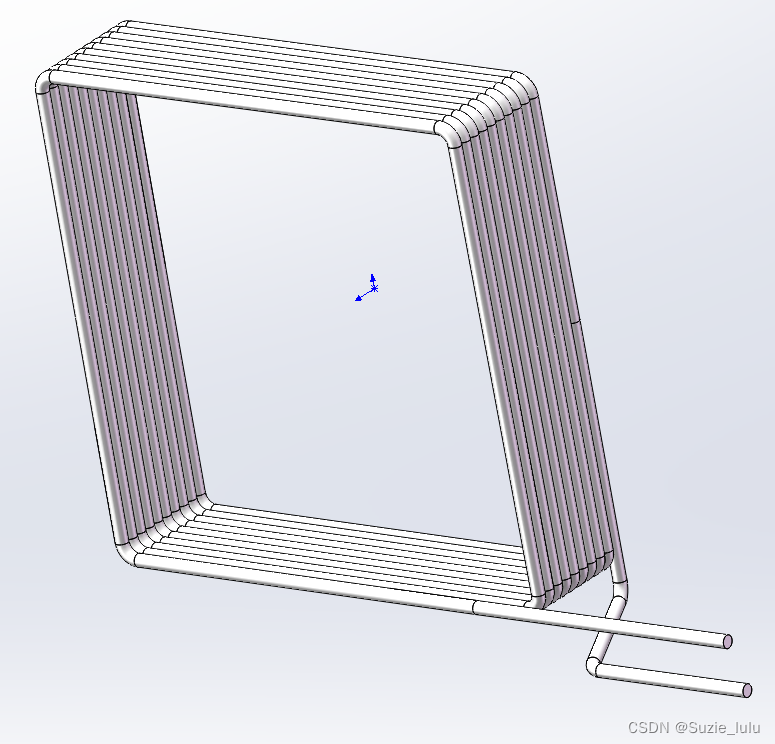

7、分别利用【3D草图】和【扫描】绘制与两端截面垂直的线头

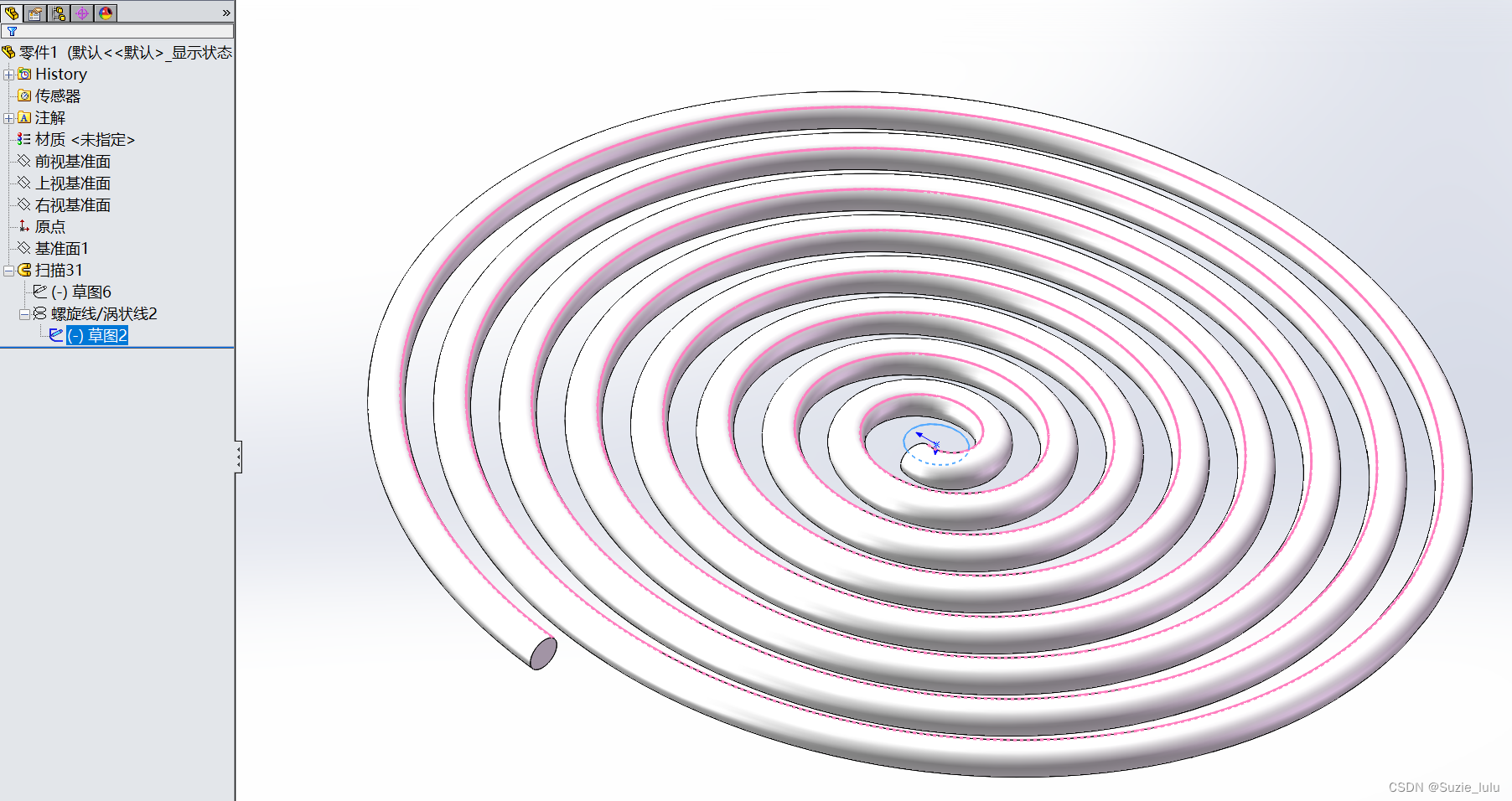

注意用涡流线时应注意涡流线的基准⚪尺寸应大于扫描员，否则难以扫描：
扫描⚪建模时应善用参考面功能（3D草图比较难把握）
