聊一聊网络协议分析技术！网络数据包捕获技术Libpcap

在实际应用中，实现网络数据包捕获的技术代表是Libpcap。Libpcap是一个专业的跨平台的网络数据包捕获开发包。使用Libpcap可以很轻松地实现网络数据包的捕获功能。我们开始协议分析之前，要了解捕获数据包、过滤数据包、具体协议分析等。

网络协议技术分析

网络的核心是网络协议，网络协议分析技术在网络安全领域也是一项很重要的技术。那什么是网络协议技术分析！

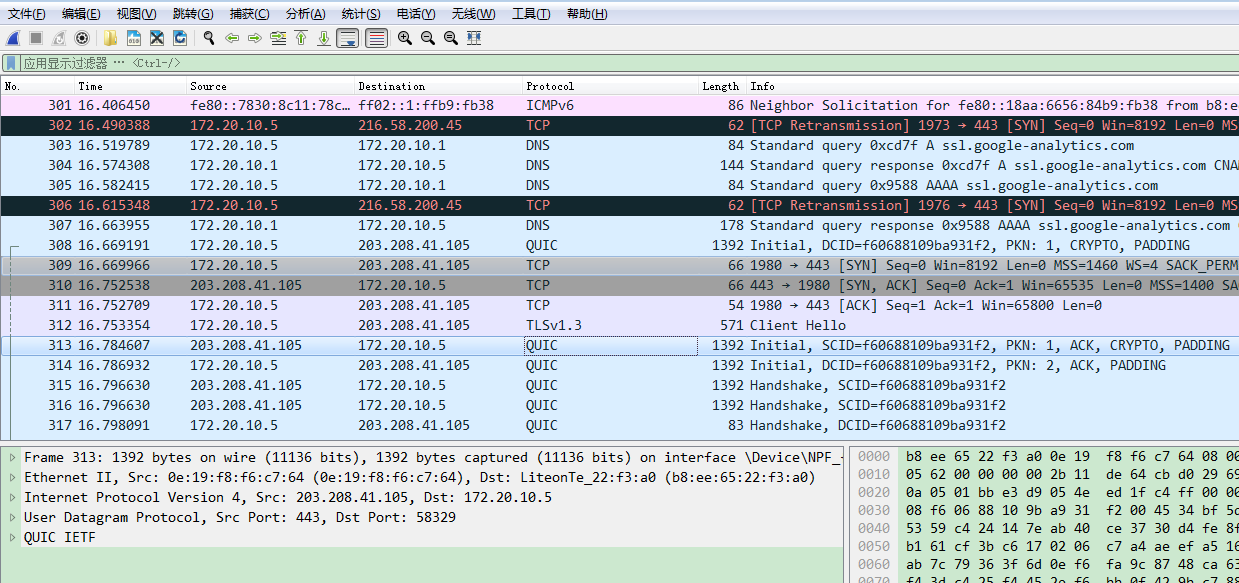

我们通过Wireshark抓一个数据包来看看。

上面截图有很多协议，但是我们可以看出，网络协议分析是指对网络上的数据进行相应的协议分析。网络上的协议是多种多样的，截图的信息中包含了TCP、DNS、QUIC、TLS等。每种协议产生的数据是不相同的。

但是，一个网络数据归根结底是基于协议产生的，也就是说任意一个网络数据都使用了一定协议。究竟是什么协议？那我们就要对数据包进行协议分析，看数据包的整个协议内容，可以借助（Wireshark）来分析。

现在流行的协议是TCP/IP协议栈。它里面最核心的协议有Ethernet、ppp协议、ARP/RARP协议、IP协议、UDP、TCP协议、ICMP协议等等。当然还有很多应用协议，例如：HTTP、TLS、QUIC、DNS、FTP、IMAP、POP3协议等等。

新的协议层出不穷，各种各样的网络系统使用各种各样协议，我们只能使用到的时候在学习。

捕获数据包

对网络数据包的协议分析，第一步就是要捕获网络上的数据包，可以使用专业捕获数据开发包Libpcap。我们先来认识Libpcap的简单使用。

#include
#include
#include
#include
#include
#include
#include int main(int argc, char **argv)
{char *dev = NULL;char *net = NULL;char *mask = NULL;int ret = 0;char errbuf[PCAP_ERRBUF_SIZE] = {0};bpf_u_int32 netp = 0;       bpf_u_int32 maskp = 0;      struct in_addr addr;/* 获取本机的网络接口 */dev = pcap_lookupdev(errbuf);if(dev == NULL){printf("%s\n",errbuf);exit(1);}printf("DEV: %s\n",dev);/* 获取网络地址和网络掩码*/ret = pcap_lookupnet(dev,&netp,&maskp,errbuf);if(ret == -1){printf("%s\n",errbuf);exit(1);}addr.s_addr = netp;net = inet_ntoa(addr);if(net == NULL){perror("inet_ntoa");exit(1);}printf("NET: %s\n",net);addr.s_addr = maskp;mask = inet_ntoa(addr);if(mask == NULL){perror("inet_ntoa");exit(1);}printf("MASK: %s\n",mask);return 0;
}

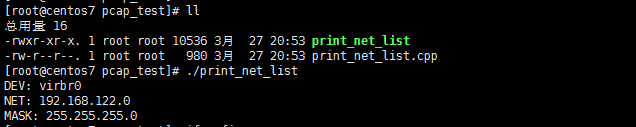

编译运行：

上面的例子中libpcap用CPP编写的简单测试以提取接口，网络和掩码。

后面有时间我会对Libpcap做详细的讨论。

过滤数据包

我们在分析网络上的数据信息时，由于（Wireshark）抓包产生大量的协议，我们不可能对每个数据进行协议分析，并且在实际应用中有时只想分析某种具体协议，其他协议都不要考虑。这样，就需要捕获到的数据包进行过滤。

过滤的方式有两种，一种是在内核层就过滤掉，另一种是在应用层过滤。第一种的效率要高一些，因为从内核层到应用层之间的转换是很费力的，对性能有影响。

如果我们使用开发包Libpcap，它里面提供BPF过滤机制，它是在内核层实现过滤的。效率很高，而且BPF过滤机制进行了优化处理，效率明显改善。

使用Libpcap不仅实现了数据包的捕获功能，也可以实现数据包的过滤功能。

协议分析

捕获到的特定的网络数据包之后，就可以分析网络协议了，根据TCP/IP协议层次的概念，对网络数据包的协议分析是从链路层开始的。

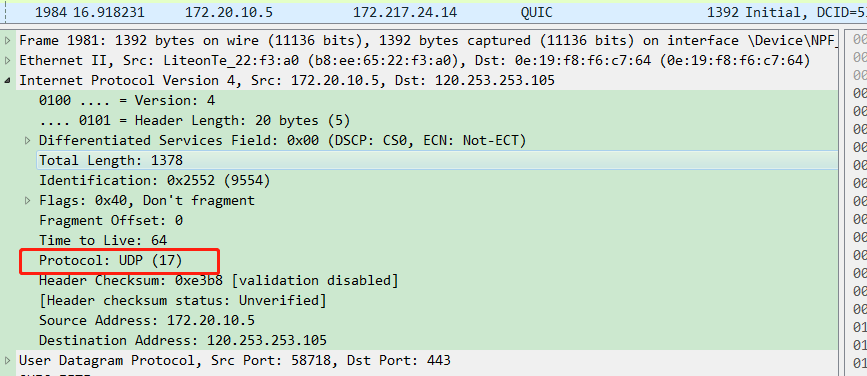

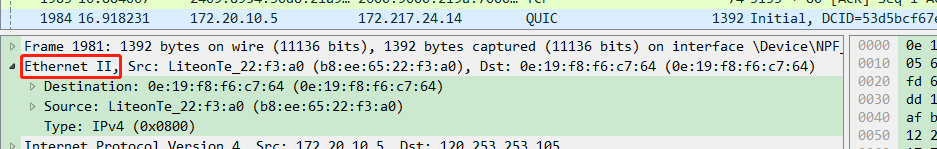

首先分析数据包的链路层协议，如以太网协议等。其次根据链路层协议的分析网络协议，判断网络层的协议是什么。如IP协议等。

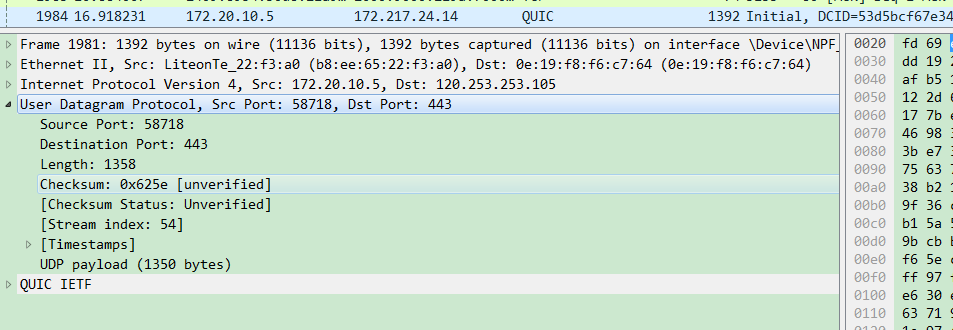

然后再根据网络层协议分析的结果分析传输层协议，如TCP协议，UDP协议等。

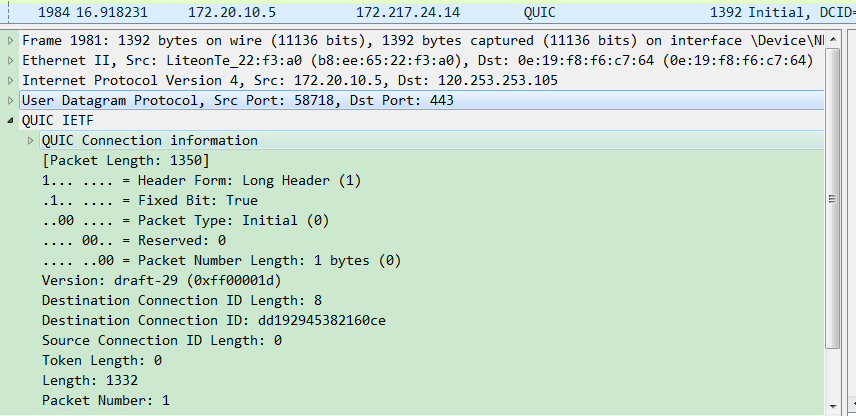

最后根据传输层协议分析应用层协议，如QUIC协议、FTP协议等等。

这样一层层地分析下去，就可以把整个数据包的协议都分析出来。

总结

使用网络协议分析技术可以设计专门的网络协议分析系统。很多著名的网络安全系统都是基于Libpcap而开发的，著名的网络数据包捕获和分析工具tcpdump。对于Libpcap，下一篇在讲解。
