画完原理图，或多或少，都会有点错误，有错误不要紧，改改就好了，怕就怕在，找不到错在哪。本文从几个角度来讲讲如何查找原理图中的错误。

软件自带有ERC功能，可以对原理图中的一些电气连接特性进行自动检查。执行菜单栏中的“工程”→Validate PCB Project ***.PrjPcb(验证PCB工程，快捷键CC)

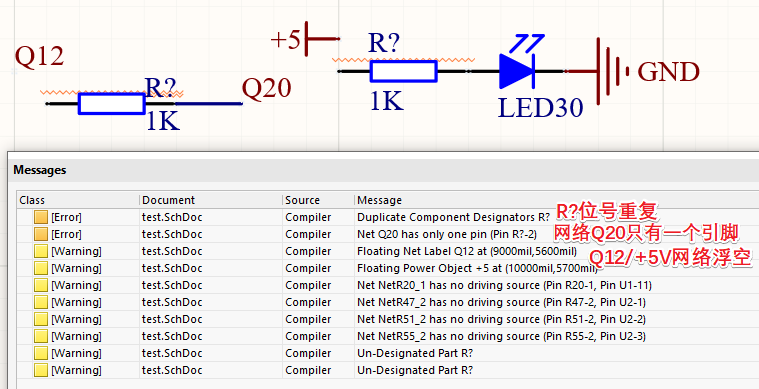

常见错误类型有这么几种：

Duplicate Component Designators XX:存在重复的元件位号。位号不能重名。

Net XX has only one pin：网络XX只有一个引脚。这样的网络被称为单端网络，一般情况下网络都是成对出现的，单端网络一般认为是个错误，需要处理。

Floating Net Label XX：存在悬浮的网络标签XX。注意网络标签的电气属性点默认在左下角。

Floating Power Object XX：存在悬浮的电源端口XX。

一般情况下所有的Error(错误)都要处理，部分Waring(警告)可以忽略，但必须跳转到相应的位置，确保这个警告不影响电路板的使用。

BOM就是物料清单，元器件的种类非常多，参数也各有不同。设计人员要想准确表达自己需要哪个元器件，必须在BOM表上写清楚器件的信息。要是不知道用啥物料就设计了电路图，买东西的时候肯定两眼抓瞎，参考华强买电阻被坑。

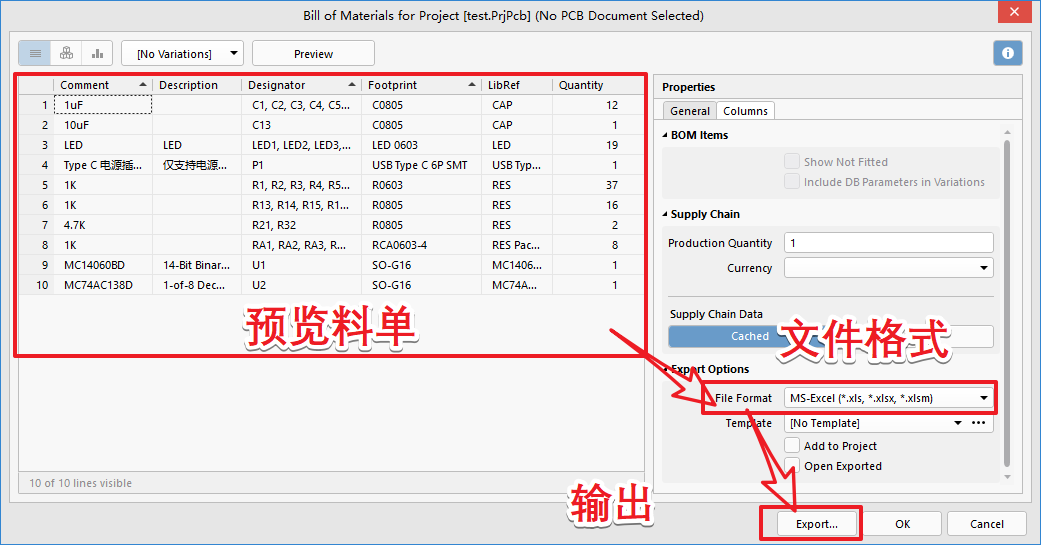

检查原理图必须检查BOM。执行菜单命令“报告→Bill of Materials”，快捷键“RI”。

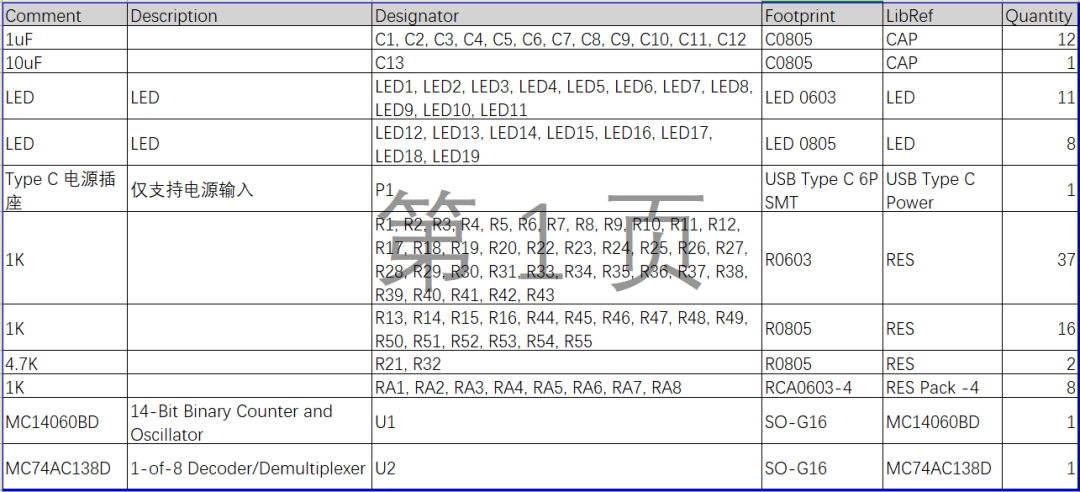

默认情况下导出的文件格式为Excel，不使用模板。导出的文件默认在Project Outputs for test文件夹下，也可以手动修改路径，导出后默认打开。贴片元件焊接练习板参考料单如下。

软件自带的检查功能，只能查查原理图有没有规则上的错误，它检查不出来设计上的错误。可以找大神帮你看看原理图的问题。

一般要把原理图以PDF的形式输出给别人阅读，一方面保护自身的设计成果，降低设计被直接篡改的风险；另外一方面，便于没有安装AD软件的人员阅读。Altium Designer自带“智能PDF”的功能。

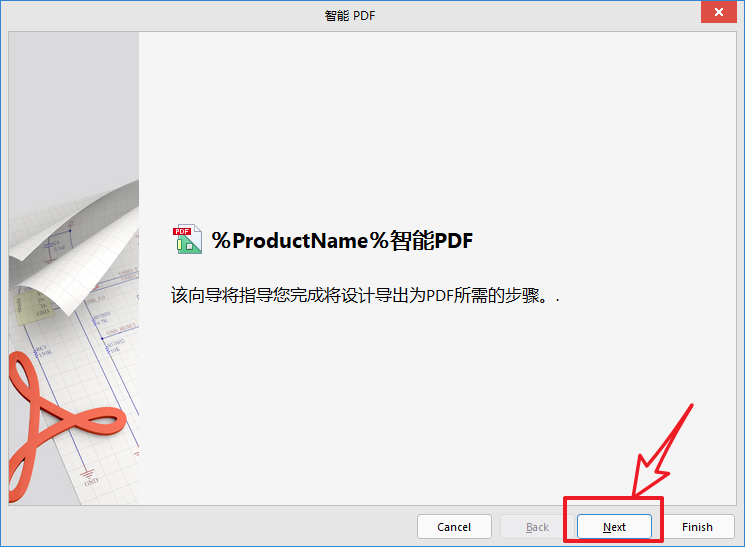

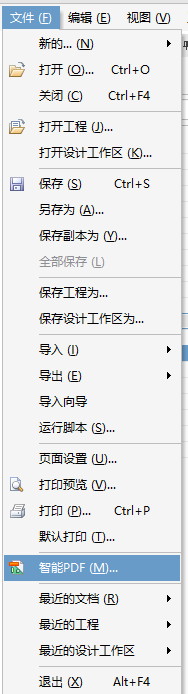

执行菜单命令“文件→智能PDF”(快捷键FM)，点击“Next”。

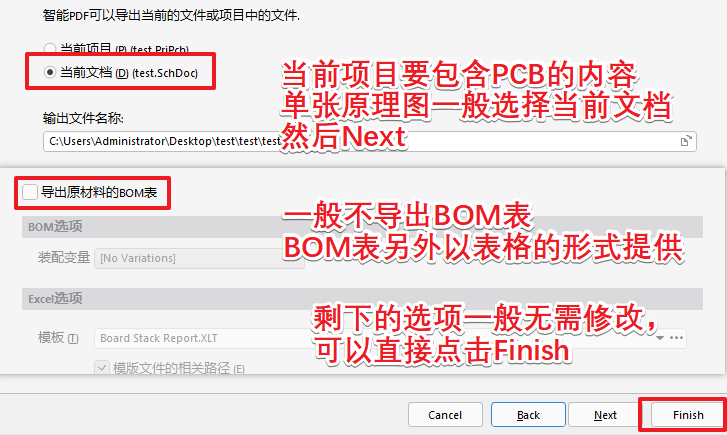

单张原理图一般选择当前文档，不导出BOM表，其它选项无需修改，点击“Finish”，即可得到PDF格式的原理图。

导入之前，必须创建好工程。原理图不能是“Free Document”类型，工程中必须包含PCB文件。当原理图设计完毕以后，最终目的就是把元器件的封装与引脚之间的电气连接关系导入PCB中，完成电路板的设计。

执行菜单命令“设计→Update PCB Document XX.PcbDoc”(更新PCB文件，快捷键DU)

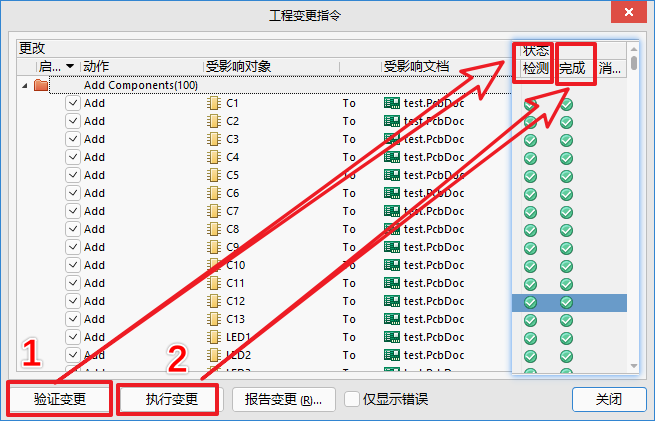

点击“验证变更”，对于没有错误的元器件或者网络，“状态”面板下显示检测完成。点击“执行变更”，所有被标记为“完成”的元器件与网络都会导入到PCB文件中。

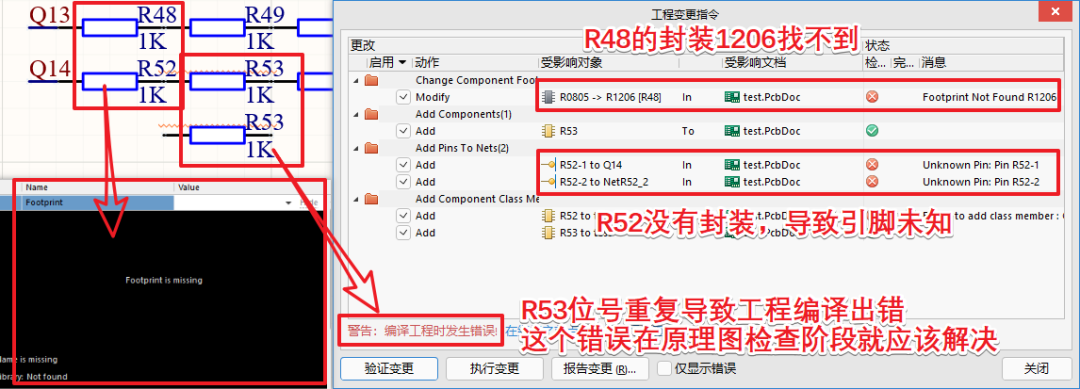

导入PCB时，常见问题有这么几种：

警告：编译工程时发现错误！说明原理图中有错误，一般来说这些错误在原理图中以棕色的波浪线标记，在原理图检查阶段就应该解决这些错误。

Footpriny Not Found XXX：没有找到XXX封装。如图   根据“受影响对象”，可以判断，把R48的封装由R0805改为R1206的时候出错。这种错误首先检查修改封装是否是误操作，其次检查PCB库中是否有R1206的封装。

Unknown Pin：Pin XXX：未知的引脚，一般是没有找到封装。如图   根据“受影响对象”，可以判断问题出现在R52，需要给它指定封装。

小提示

在绘制PCB的工程中，有时会发现原理图中的一些问题，比如引脚错误，封装不合适等。有些工程师习惯在PCB上直接修改封装或者网络，这是不好的习惯。因为这些信息不会同步到原理图中，会给阅读原理图带来障碍。任何改动都要在原理图中修改，然后更新到PCB中。在PCB文件，执行“设计→Import Changes From ***.PrjPcb”，与图  效果相同。养成良好的习惯，始终在原理图中修改，然后导入PCB，而不是直接修改PCB，也不是把PCB中的修改导入原理图

用错误的原理图，去画PCB，得到的也一定是错误的PCB。而制作PCB，可是要花钱的。我们一直说做硬件的苦逼，不像做软件的，一台电脑就够了。做硬件要买示波器、万用表、电烙铁等等一堆工具，还要打板子。程序写错了，最多没预期结果，电脑不会坏。板子出错了，打板的费用可就打水漂了。特别是样板出来后，再修改原理图，得加钱。
