模拟电路11（晶体管三种组态基本放大电路二）

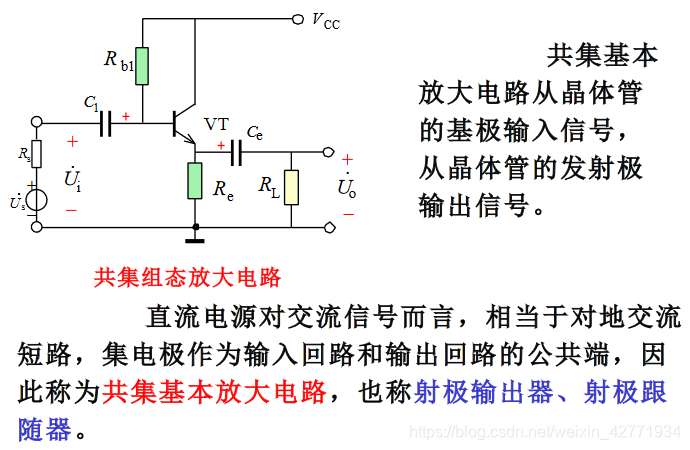

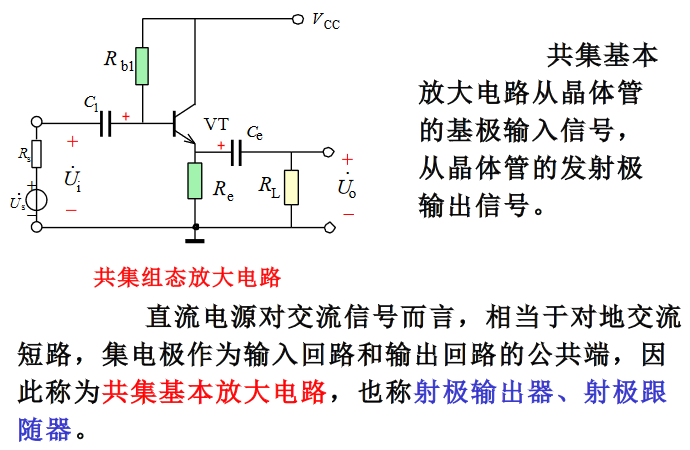

3、共集基本放大电路

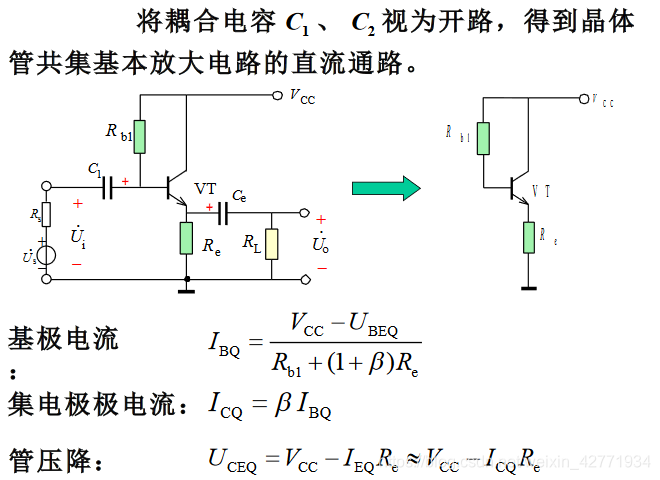

3.1. 静态分析

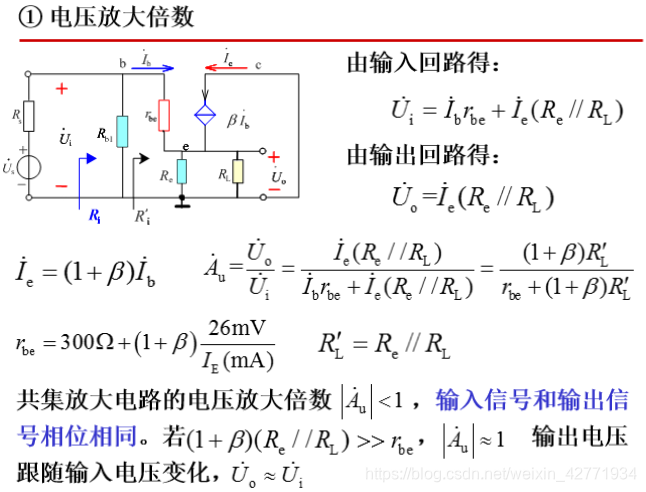

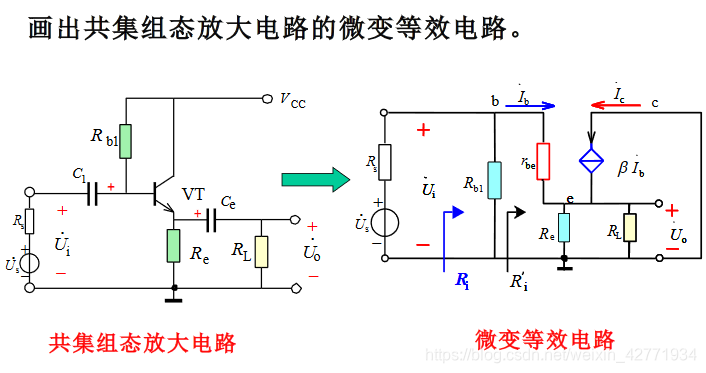

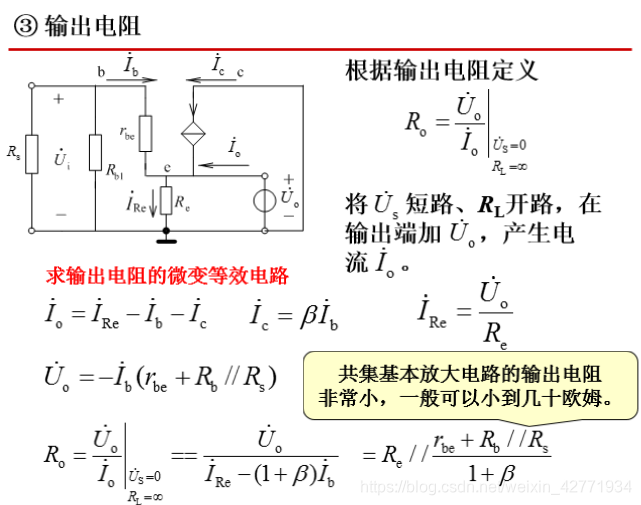

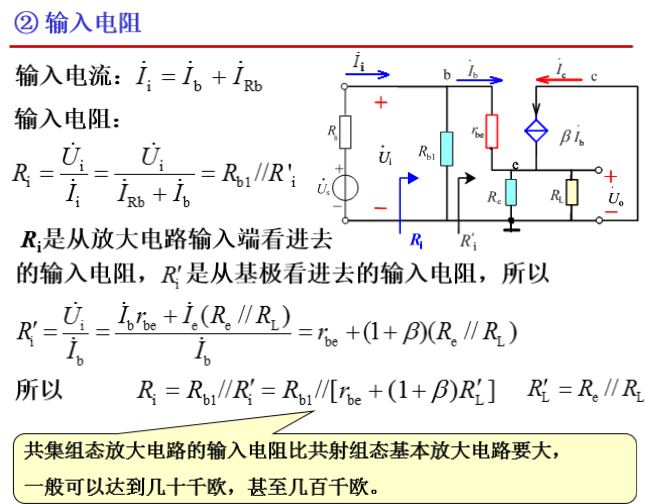

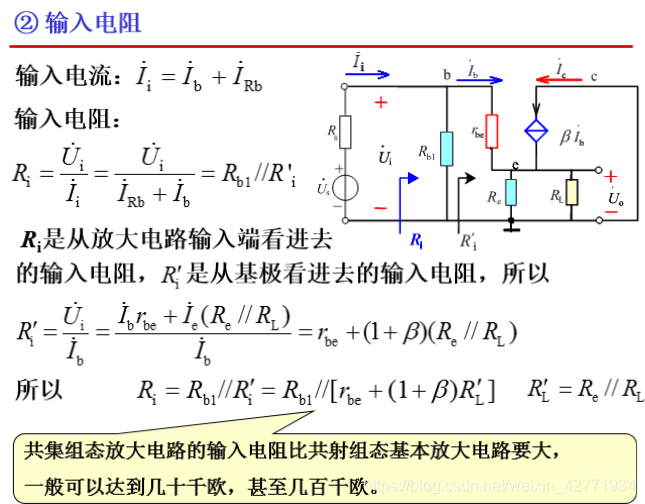

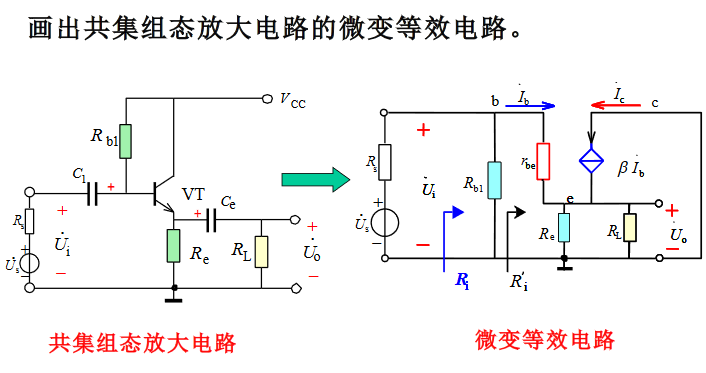

3.2动态分析
共集组态放大电路的基本特点：
(1) 共集放大电路只能放大电流，电压放大倍数小于且接近等于1。
(2) 输出电压的相位与输入电压的相位相同，输出电压的波形和输入电压的波形一样，故又名射极跟随器。
(3) 共集电极基本放大电路的输入电阻高，输出电阻低，具有阻抗变换的特点，有较强的带负载能力，常用于多级放大电路的输入级和输出级，以及功率放大路。

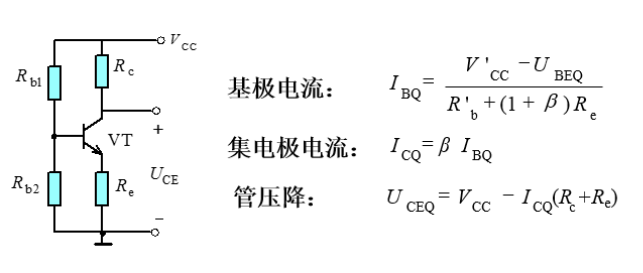

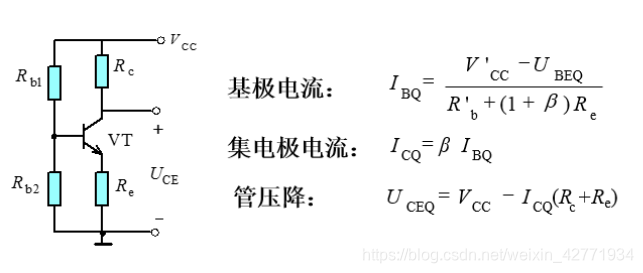

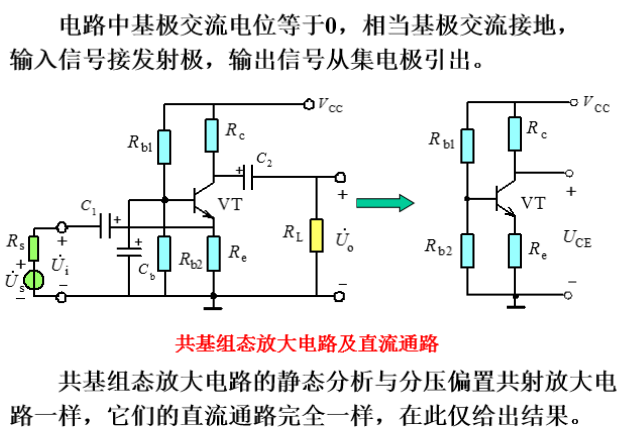

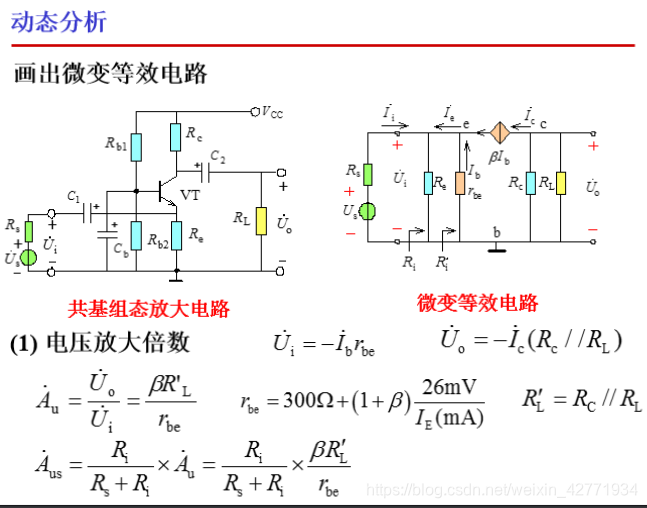

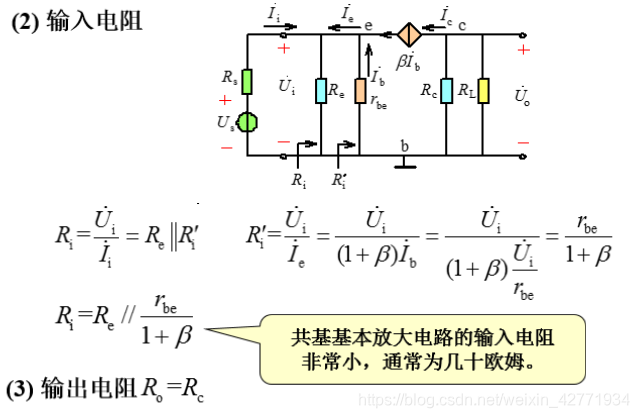

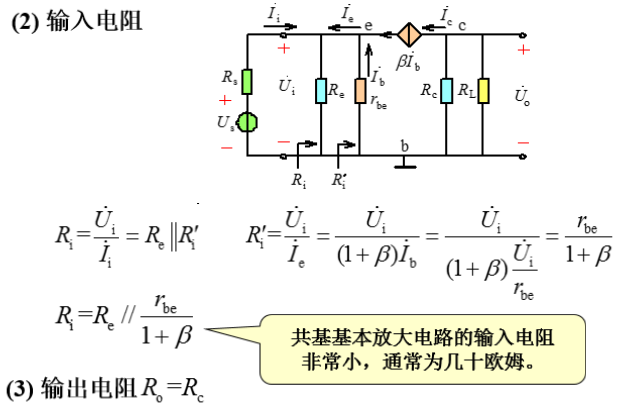

4、共基基本放大电路
共基组态放大电路的基本特点：
(1) 共基放大电路不能放大电流，只能放大电压，电压放大倍数在数值上与共射放大电路相同，但输出电压与输入电压同相。
(2) 共基放大电路的输入电阻低，输出电阻与共射放大电路相同。
(3) 共基放大电路的高频性能良好，通频带在三种组态的放大电路中最宽。

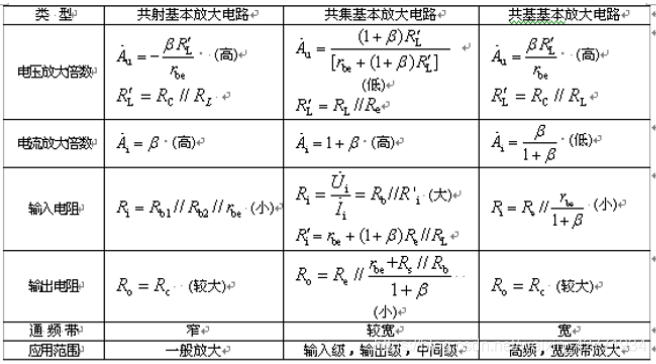

5、三种组态晶体管基本放大电路的性能比较
