本文阐述 Flink 的事件时间和 Watermark 机制，剖析 Watermark 产生和传递的流程。
1 Event time 和 Watermark 的关系
1.1 Event time 和 Processing time介绍

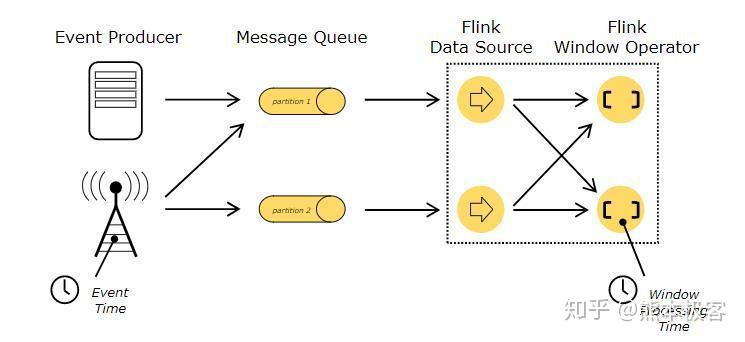

Event time 事件时间和Processing time 处理时间主要区别是产生时间不同，前者是事件的实际发生时间，后者是机器的系统处理时间，如下图所示。
① Event time 事件时间：事件在其设备上发生的时间。
Event time 是事件在进入 Flink 之前已经嵌入到记录的时间，其大小取决于事件本身，与网络延时、系统时区等因素无关。
② Processing time 处理时间：作业正在执行相应操作的机器系统时间。

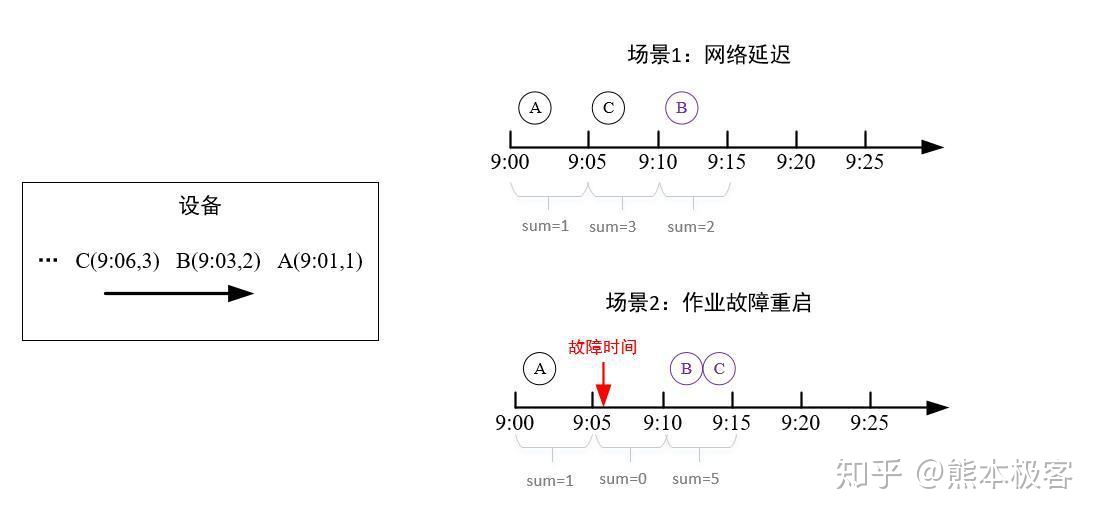

Processing time 提供了最佳的性能和最低的延迟，但是不能提供确定性，即计算结果是不确定的。 例如，时间窗口为5min的求和统计，应用程序在 9:00 开始运行，则第一个时间窗口处理 [9:00, 9:05) 的事件，下一个窗口处理 [9:05, 9:10) 的事件，依此类推。通信延迟、作业故障重启等问题，可能导致窗口的计算结果是不一样的。如下图所示，假设事件(事件时间, 数值) 遇到上述问题，场景一：事件 B 有网络延迟落在[9:10, 9:15)，场景二：作业故障重启导致事件 A 和事件 B落在[9:10, 9:15)。
1.2 Event time 和 Watermark
问题：Flink 支持事件时间，如何测量事件时间的进度？例如，5min 的事件时间窗口，当事件时间超过 5min 时，需要通知 Flink 触发窗口计算。解答：Watermark 机制。
Watermark 本质是时间戳，与业务数据一样无差别地传递下去，目的是衡量事件时间的进度（通知 Flink 触发事件时间相关的操作，例如窗口）。
说明： Watermark(T) 表示目前系统的时间事件是 T，即系统后续没有 T'

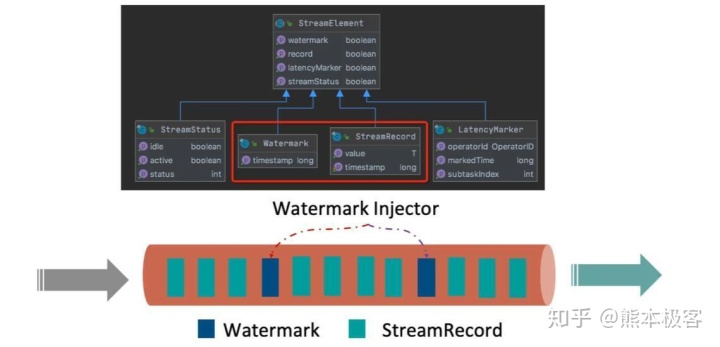

/*** 1.Watermark 是一个时间戳, 它表示小于该时间戳的事件都已经到达了。* 2.Watermark 一般情况在源位置产生（也可以在流图中的其它节点产生）, 通过流图节点传播。* 3.Watermark 也是 StreamElement, 和普通数据一起在算子之间传递。* 4.Watermark 可以触发窗口计算, 时间戳为 Long.MAX_VALUE 表示算子后续没有任何数据。*/
public final class Watermark extends StreamElement {// 省略.../*** The timestamp of the watermark in milliseconds.*/private final long timestamp;/*** Creates a new watermark with the given timestamp in milliseconds.*/public Watermark(long timestamp) {this.timestamp = timestamp;}/*** Returns the timestamp associated with this {@link Watermark} in milliseconds.*/public long getTimestamp() {return timestamp;}// 省略...

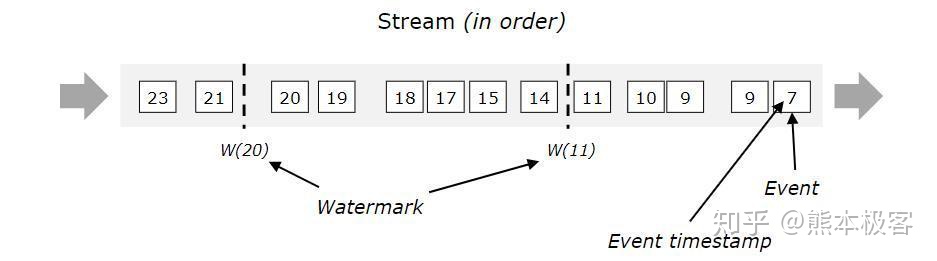

}如下图所示，事件 Event 是按照事件时间 EventTime 顺序上报的。

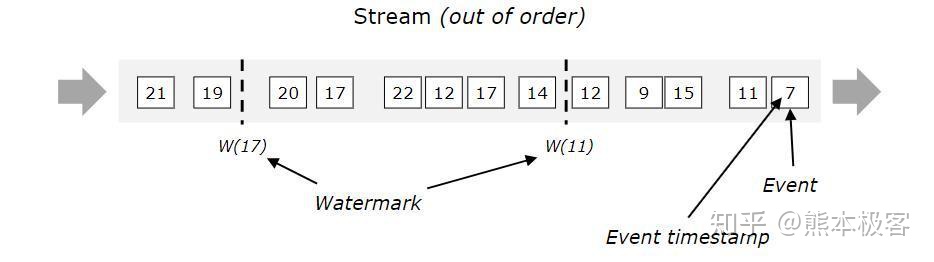

如下图所示，事件 Event 是不按照事件时间 EventTime 乱序上报的。
2 Watermark 的产生
2.1 Watermark 类型
说明：flink-1.12 支持 WatermarkStrategy 和 WatermarkGenerator
flink 采用 WatermarkStrategy 设置自定义 Watermark 类型，WatermarkGenerator 是 Watermark 的基类。flink 实现了 Punctuated Watermarks 从事件获取事件的时间戳、Periodic Watermarks 周期获取事件的时间戳。
/*** The {@code WatermarkGenerator} generates watermarks either based on events or* periodically (in a fixed interval).** Note: This WatermarkGenerator subsumes the previous distinction between the* {@code AssignerWithPunctuatedWatermarks} and the {@code AssignerWithPeriodicWatermarks}.*/
@Public
public interface WatermarkGenerator {/*** 从事件获取事件的时间戳*/void onEvent(T event, long eventTimestamp, WatermarkOutput output);/*** 周期获取事件的时间戳*/void onPeriodicEmit(WatermarkOutput output);
}
使用 WatermarkStrategy 的样例，如下代码。
StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();DataStream input = env.fromElements("data");// 使用 WatermarkStrategy 设置 Watermark 类型input.assignTimestampsAndWatermarks(WatermarkStrategy.forBoundedOutOfOrderness(Duration.ofMillis(10))); 2.2 Watermark 的产生
Watermark 是算子 TimestampsAndWatermarksOperator 产生的，WatermarkStrategy 相当于 UDFFunction（封装于TimestampsAndWatermarksOperator 内部）。processElement 方法实现事件产生 Watermark，processWatermark 方法阻断上游传过来的 Watermark，onProcessingTime 方法实现周期产生 Watermark。
public class TimestampsAndWatermarksOperatorextends AbstractStreamOperatorimplements OneInputStreamOperator, ProcessingTimeCallback {
// 省略...@Overridepublic void processElement(final StreamRecord element) throws Exception {final T event = element.getValue();final long previousTimestamp = element.hasTimestamp() ? element.getTimestamp() : Long.MIN_VALUE;final long newTimestamp = timestampAssigner.extractTimestamp(event, previousTimestamp);element.setTimestamp(newTimestamp);output.collect(element);// 事件产生 WatermarkwatermarkGenerator.onEvent(event, newTimestamp, wmOutput);}// 阻断上游传过来的 watermark@Overridepublic void processWatermark(org.apache.flink.streaming.api.watermark.Watermark mark) throws Exception {// if we receive a Long.MAX_VALUE watermark we forward it since it is used// to signal the end of input and to not block watermark progress downstreamif (mark.getTimestamp() == Long.MAX_VALUE) {wmOutput.emitWatermark(Watermark.MAX_WATERMARK);}}@Overridepublic void onProcessingTime(long timestamp) throws Exception {// 采用定时器, 周期产生 WatermarkwatermarkGenerator.onPeriodicEmit(wmOutput);final long now = getProcessingTimeService().getCurrentProcessingTime();// 更新定时器getProcessingTimeService().registerTimer(now + watermarkInterval, this);}
// 省略...
} （1）Watermark 周期产生
public class TimePeriodicWatermarkGenerator implements WatermarkGenerator {private final long maxTimeLag = 5000; // 5 seconds@Overridepublic void onEvent(MyEvent event, long eventTimestamp, WatermarkOutput output) {// don't need to do anything because we work on processing time}@Overridepublic void onPeriodicEmit(WatermarkOutput output) {output.emitWatermark(new Watermark(System.currentTimeMillis() - maxTimeLag));}

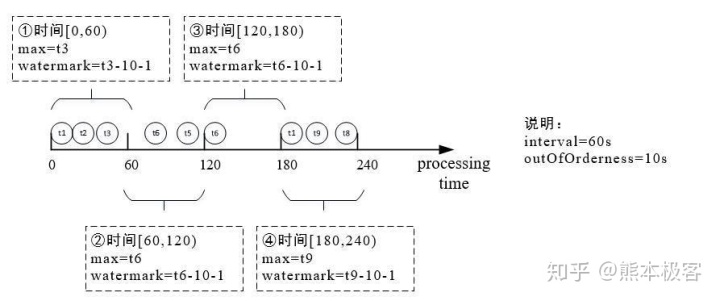

} 结合算子 TimestampsAndWatermarksOperator 和 TimePeriodicWatermarkGenerator，分析 Watermark 的产生流程。如下图所示，横轴表示 processing time，圆形表示事件，圆形中的时间 t 表示事件时间，圆形落在横轴表示事件在算子中的处理，其中 Watermark 的产生周期为 60s 和允许延迟时间为 10s。以第一个周期 [0,60) 为例，获取事件中的最大事件时间 max，向下游发送 watermark（最大事件时间 - 允许延迟时间 - 1）。
（2）Watermark 事件产生
public class PunctuatedAssigner implements WatermarkGenerator {@Overridepublic void onEvent(MyEvent event, long eventTimestamp, WatermarkOutput output) {if (event.hasWatermarkMarker()) {output.emitWatermark(new Watermark(event.getWatermarkTimestamp()));}}@Overridepublic void onPeriodicEmit(WatermarkOutput output) {// don't need to do anything because we emit in reaction to events above}
} 3 Watermark 的传递
Watermark 的传递方式是广播，即广播方式发送到下游。Watermark 与业务数据一样，无差别地传递下去。

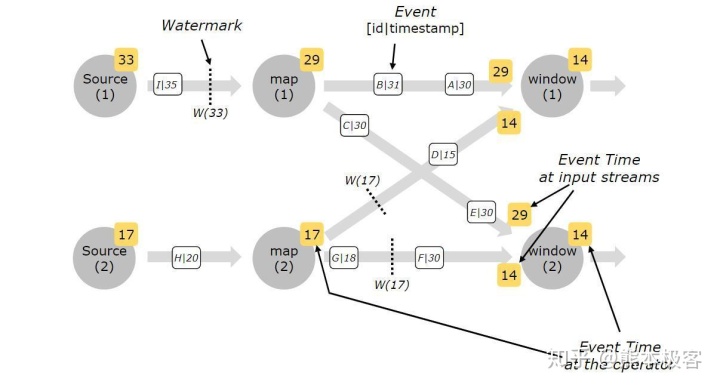

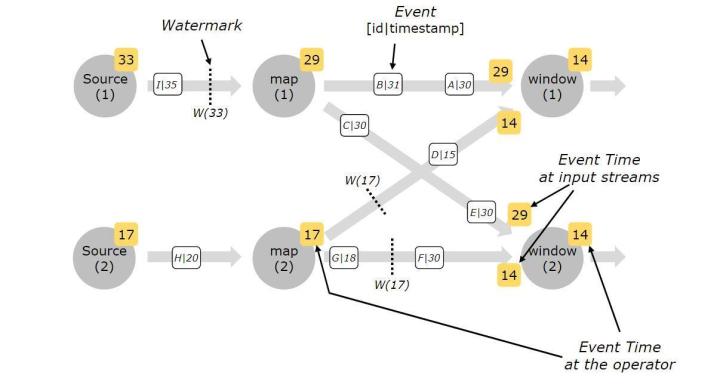

例子：多并发的场景下，Watermark 是 source task 产生，经过 keyby 分组后触发窗口计算。 说明：① Watermark 要单调递增。② 如果算子有多个上游（广播）即输入多个 Watermark(T)，则该算子取最小 Watermark 即 min(Watermark(T1), Watermark(T2))。

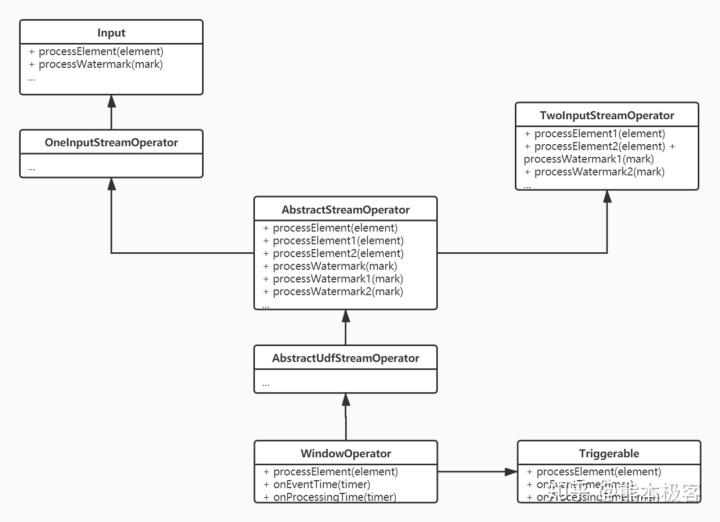

从 WindowOperator 源码分析窗口是如何传递 Watermark。 首先分析 WindowOperator 类图，可知 WindowOperator 间接继承AbstractStreamOperator，而 AbstractStreamOperator 实现了接口 Input 的 processWatermark 方法、接口 TwoInputStreamOperator 的 processWatermark1 方法 和 processWatermark2 方法。
接着分析一下 AbstractStreamOperator 实现的 processWatermark 、processWatermark1 和 processWatermark2。
// 省略 ....public void processWatermark(Watermark mark) throws Exception {if (timeServiceManager != null) {timeServiceManager.advanceWatermark(mark);}// 发送 watermarkoutput.emitWatermark(mark);}/*** 2个上游的watermark* 计算最小watermark, 并设置为当前算子的watermark*/public void processWatermark1(Watermark mark) throws Exception {input1Watermark = mark.getTimestamp();long newMin = Math.min(input1Watermark, input2Watermark);if (newMin > combinedWatermark) {combinedWatermark = newMin;processWatermark(new Watermark(combinedWatermark));}}/*** 2个上游的watermark* 计算最小watermark, 并设置为当前算子的watermark*/public void processWatermark2(Watermark mark) throws Exception {input2Watermark = mark.getTimestamp();long newMin = Math.min(input1Watermark, input2Watermark);if (newMin > combinedWatermark) {combinedWatermark = newMin;processWatermark(new Watermark(combinedWatermark));}}
// 省略 ....本文来自互联网用户投稿，文章观点仅代表作者本人，不代表本站立场，不承担相关法律责任。如若转载，请注明出处。 如若内容造成侵权/违法违规/事实不符，请点击【内容举报】进行投诉反馈！
