NFC课件

1.NFC基础知识

1. 具体测试过程

一、NFC基础知识

1、NFC是什么

NFC，即Near Field Communication，近距离无线通讯技术，是一种短距离的（通常<=4cm或更短）高频（13.56M Hz）无线通信技术，它提供了一种简单、触控式的解决方案，可以让消费者简单直观地交换信息、访问内容与服务。

2、NFC与RFID的异同

NFC是在RFID的基础上发展而来，NFC从本质上与RFID没有太大区别，都是基于地理位置相近的两个物体之间的信号传输。

不过NFC与RFID还是有区别的，NFC技术增加了点对点通信功能，可以快速建立设备之间的P2P（点对点）无线通信，NFC设备彼此寻找对方并建立通信连接。P2P通信的双方设备是对等的，而RFID通信的双方设备是主从关系。

**1. NFC只是限于13.56MHz的频段！而RFID的频段有低频（125KHz到135KHz），高频（13.56MHz）和超高频（860MHz到960MHz之间。
2. 工作有效距离：NFC（小于10cm，所以具有很高的安全性），RFID距离从几米到几十米都有！**

二、更细地说NFC

跟NFC有关的常见的ISO标准有：

| ISO 14443   |  RFID卡标准（非接触IC卡），该标准又有很多子标准
| ISO 7816    |  接触式IC卡标准
| ISO 15693   |  某种射频卡标准吧，这个没查到资料
| ISO 18092   |  NFC标准

也就说如果我要实现一个国际通用的RFID卡，就需要满足ISO14443标准。

我们再来说说现在射频卡常用的解决方案：飞利浦的Mifare,索尼的Felica,中国人名银行的Pboc。

Mifare卡有很多种版本(详见http://en.wikipedia.org/wiki/MIFARE)，常见的版本有MIFARE Classic 和MIFARE DESFire，他们分别按照ISO 14443-3 Type A和ISO 14443-4 Type A来实现。

Felica卡之前想通过ISO 14443 Type C认证，但是由于某种原因最后失败了，所以他搞了自己的一套标准叫JIS: X6319-4

Pboc是国内常见的支付卡，大部分城市的公交通都是基于Pboc解决方案实现的,据我个人的理解Pboc卡使用的是基于ISO7816接触式IC卡标准实现的接触或非接触式IC卡。

最后我们解释一下NFC的常见数据格式：NfcA/NfcB/NfcF/NfcV/IsoDep/Ndef/NdefFormatable/
MifareClassic/MifareUltralight(其实后两种是补充，可选的).

这就是说不同的芯片（解决方案、采用不同的标准实现的）卡中数据格式是不一样的，比如之前我们提到的MIFARE Classic数据格式就是NfcA，MIFARE DESFire数据格式是IsoDep，我们使用的二代身份证用的就是NfcB,Felica用的就是NfcF,德州仪器的VicinityCard卡用的是NfcV,而Android分享文件就是实用的Ndef格式传输数据。

三、具体测试过程：

1.首先要在AndroidManifest.xml中声明如下配置信息：
使用元素允许设备访问NFC硬件:

使用元素设置最小SDK版本，笔者基于android 4.0环境，因此声明如下：

下面这项不一定需要，如果你希望你的软件可以在android market中显示有NFC硬件，可以使用元素声明：

四、NFC标签过滤

当系统检测到一个NFC标签的时候，他会自动去寻找最合适的activity去处理这个intent.

他所发出的这个Intent将会有三种action:

ACTION_ NDEF_ DISCOVERED:当系统检测到tag中含有NDEF格式的数据时，且系统中有activity声明可以接受包含NDEF数据的Intent的时候，系统会优先发出这个action的intent。

ACTION_ TECH_ DISCOVERED：当没有任何一个activity声明自己可以响应ACTION_NDEF_DISCOVERED时，系统会尝试发出TECH的intent.即便你的tag中所包含的数据是NDEF的，但是如果这个数据的MIME type或URI不能和任何一个activity所声明的想吻合，系统也一样会尝试发出tech格式的intent，而不是NDEF.

ACTION_TAG_DISCOVERED:当系统发现前两个intent在系统中无人会接受的时候，就只好发这个默认的TAG类型的

在activity的intent过滤xml声明中，你可以同时声明过滤这三种action.但是由之前所说，你应该知道系统在发送intent的时候是有优先级的，所以你最好清楚自己最想处理哪个。

1：过滤ACTION _ TAG _ DISCOVERED:

这个最简单，也是最后一个被尝试接受intent的选项。

2：过滤ACTION_ NDEF_ DISCOVERED:

其中最重要的应该算是data的mimeType类型了，这个定义的越准确，intent指向你这个activity的成功率就越高，否则系统可能不会发出你想要的NDEF intent了。下面在讲如何使用NDEF写入NFC标签的时候会多举几个类型的例子。

3:过滤ACTION_ TECH_ DISCOVERED:

你首先需要在你的 /res/xml 下面创建一个过滤规则文件。名字任取，比如可以叫做nfc_tech_filter.xml。这个里面定义的是nfc实现的各种标准，每一个nfc卡都会符合多个不同的标准，个人理解为这些标准有些相互之间也是兼容的。你可以在检测到nfc标签后使用getTechList()方法来查看你所检测的tag到底支持哪些nfc标准。

一个nfc_tech_filter.xml中可以定义多个结构组。每一组代表我声明我只接受同时满足这些标准的nfc标签。比如A组表示，只有同时满足IsoDep,NfcA,NfcB,NfcF这四个标准的nfc标签的intent才能进入。A与B组之间的关系就是只要满足其中一个就可以了。换句话说，你的nfc标签技术，满足A的声明也可以，满足B的声明也可以。

 --------------------------------A组android.nfc.tech.IsoDep android.nfc.tech.NfcA android.nfc.tech.NfcB android.nfc.tech.NfcF-----------------------------------------B组android.nfc.tech.NfcVandroid.nfc.tech.Ndefandroid.nfc.tech.NdefFormatable android.nfc.tech.MifareClassicandroid.nfc.tech.MifareUltralight

在androidManifest文件中声明xml过滤的举例如下

----这个就是你的资源文件名

五：nfc标签前台分发系统

之所以把他也归类在nfc的过滤里面，主要是因为他跟解析nfc标签到不是那么的紧密，他解决的是接受哪些nfc标准的标签问题。所以更接近nfc的过滤。

什么叫nfc的前台发布系统？就是说当我们已经打开我们的应用的时候，那么通过这个前台发布系统的设置，我们可以让我们已经启动的activity拥有更高的优先级来依据我们在代码中定义的标准来过滤和处理intent,而不是让别的声明了intent filter的activity来干扰，甚至连自己声明在androidManifest中的intent filter都不会来干扰。也就是说foreground Dispatch的优先级大于intent filter。

第一种情况：当你的activity没有启动的时候，去扫描tag，那么系统中所有的intent filter都将一起参与过滤。

第二种情况：当你的actiity启动了，去扫描tag时，那么将直接使用你在foreground dispatch中代码写入的过滤标准。如果这个标准没有命中任何intent，那么系统将使用所有activity声明的intent filter xml来过滤。

在OnCreate中你可以添加如下代码

// Create a generic PendingIntent that will be deliver to this activity. The NFC stack will fill in the intent with the details of the discovered tag before delivering to this activity.mPendingIntent = PendingIntent.getActivity(this, 0, new Intent(this, getClass()).addFlags(Intent.FLAG_ACTIVITY_SINGLE_TOP), 0);// 做一个IntentFilter过滤你想要的action 这里过滤的是ndef
IntentFilter ndef = new IntentFilter(NfcAdapter.ACTION_NDEF_DISCOVERED);
//如果你对action的定义有更高的要求，比如data的要求，你可以使用如下的代码来定义intentFilter
//        try {
//            ndef.addDataType("*/*");
//        } catch (MalformedMimeTypeException e) {
//            // TODO Auto-generated catch block
//            e.printStackTrace();
//        }
//生成intentFilter
mFilters = new IntentFilter[] {ndef};// 做一个tech-list。可以看到是二维数据，每一个一维数组之间的关系是或，但是一个一维数组之内的各个项就是与的关系了
mTechLists = new String[][] { new String[] { NfcF.class.getName()},new String[]{NfcA.class.getName()},new String[]{NfcB.class.getName()},new String[]{NfcV.class.getName()}};
在onPause和 onResume中需要加入相应的代码。
public void onPause() {super.onPause();
//反注册
mAdapter.disableForegroundDispatch(this);
}public void onResume() {
super.onResume();
//设定intentfilter和tech-list。如果两个都为null就代表优先接收任何形式的TAG action。也就是说系统会主动发TAG intent。
mAdapter.enableForegroundDispatch(this, mPendingIntent, mFilters, mTechLists);
}

六、开发实例（读取数据）

AndroidManifest.xml：

res/xml/nfc_tech_filter.xml

android.nfc.tech.MifareClassic

Permissions

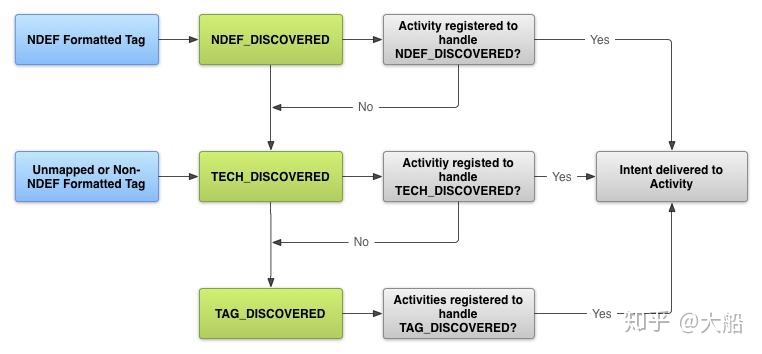

当手机开启了NFC，并且检测到一个TAG后，TAG分发系统会自动创建一个封装了NFC TAG信息的intent。如果多于一个应用程序能够处理这个intent的话，那么手机就会弹出一个框，让用户选择处理该TAG的Activity。TAG分发系统定义了3中intent。按优先级从高到低排列为：
NDEF_DISCOVERED, TECH_DISCOVERED, TAG_DISCOVERED
当Android设备检测到有NFC Tag靠近时，会根据Action申明的顺序给对应的Activity 发送含NFC消息的 Intent。
此处我们使用的intent-filter的Action类型为TECH_DISCOVERED从而可以处理所有类型为ACTION_TECH_DISCOVERED并且使用的技术为nfc_tech_filter.xml文件中定义的类型的TAG。

res/layout/activity_main.xml

src/com/example/nfc/MainActivity.java

package com.example.nfc;import android.app.Activity;
import android.content.Intent;
import android.nfc.NfcAdapter;
import android.nfc.Tag;
import android.nfc.tech.MifareClassic;
import android.os.Bundle;
import android.widget.TextView;public class MainActivity extends Activity {NfcAdapter nfcAdapter;TextView promt;@Overrideprotected void onCreate(Bundle savedInstanceState) {super.onCreate(savedInstanceState);setContentView(R.layout.activity_main);promt = (TextView) findViewById(R.id.promt);//获取默认的NFC控制器nfcAdapter = NfcAdapter.getDefaultAdapter(this);if (nfcAdapter == null) {promt.setText("设备不支持NFC");return;}if (!nfcAdapter.isEnabled()) {promt.setText("请在系统设置中先启用NFC功能");return;}}@Overrideprotected void onResume() {super.onResume();//得到是否检测到ACTION_TECH_DISCOVERED触发if (NfcAdapter.ACTION_TECH_DISCOVERED.equals(getIntent().getAction())) {//处理该intentprocessIntent(getIntent());}}//字符序列转换为16进制字符串private String bytesToHexString(byte[] src) {StringBuilder stringBuilder = new StringBuilder("0x");if (src == null || src.length <= 0) {return null;}char[] buffer = new char[2];for (int i = 0; i < src.length; i++) {buffer[0] = Character.forDigit((src[i] >>> 4) & 0x0F, 16);buffer[1] = Character.forDigit(src[i] & 0x0F, 16);//          System.out.println(buffer);stringBuilder.append(buffer);}return stringBuilder.toString();}/*** Parses the NDEF Message from the intent and prints to the TextView*/private void processIntent(Intent intent) {//取出封装在intent中的TAGString tmp = "此tag到底支持哪些nfc标准:n";Tag tagFromIntent = intent.getParcelableExtra(NfcAdapter.EXTRA_TAG);//获取支持哪些nfc标准 ： getTechListfor (String tech : tagFromIntent.getTechList()) {System.out.println(tech);tmp += tech + "n";}boolean auth = false;//读取TAGMifareClassic mfc = MifareClassic.get(tagFromIntent);try {//Enable I/O operations to the tag from this TagTechnology object.mfc.connect();int type = mfc.getType();//获取TAG的类型int sectorCount = mfc.getSectorCount();//获取TAG中包含的扇区数String typeS = "";switch (type) {case MifareClassic.TYPE_CLASSIC:typeS = "TYPE_CLASSIC";break;case MifareClassic.TYPE_PLUS:typeS = "TYPE_PLUS";break;case MifareClassic.TYPE_PRO:typeS = "TYPE_PRO";break;case MifareClassic.TYPE_UNKNOWN:typeS = "TYPE_UNKNOWN";break;}tmp += "卡片类型:" + typeS + "n共" + sectorCount + "个扇区n共" + mfc.getBlockCount() + "个块n存储空间：" + mfc.getSize()+ "Bn";for (int j = 0; j < sectorCount; j++) {//尝试去获取每个sector的认证，只有认证通过才能访问auth = mfc.authenticateSectorWithKeyA(j, MifareClassic.KEY_DEFAULT);int bCount;int bIndex;if (auth) {tmp += "Sector " + j + ":验证成功n";//读取扇区中的块;这句话其实不是必须的，因为每个sector中本来就只有4个blockbCount = mfc.getBlockCountInSector(j);//我们可以得到每一个sector中的第一个block的编号bIndex = mfc.sectorToBlock(j);//循环4次拿出一个sector中所有的block//每次循环bIndex会去++，然后可以得出每一个block的数据。这些数据是字节码，所以你还有一个翻译的工作要做for (int i = 0; i < bCount; i++) {byte[] data = mfc.readBlock(bIndex);tmp += "Block " + bIndex + " : " + bytesToHexString(data) + "n";bIndex++;}} else {tmp += "Sector " + j + ":验证失败n";}}promt.setText(tmp);} catch (Exception e) {e.printStackTrace();}}
}

关于MifareClassic卡的背景介绍：数据分为16个区(Sector) ,每个区有4个块(Block) ，每个块可以存放16字节的数据。
每个区最后一个块称为Trailer ，主要用来存放读写该区Block数据的Key ，可以有A，B两个Key，每个Key 长度为6个字节，缺省的Key值一般为全FF或是0. 由 MifareClassic.KEY_DEFAULT 定义。
因此读写Mifare Tag 首先需要有正确的Key值（起到保护的作用），如果鉴权成功
然后才可以读写该区数据。

代码下载：http://download.csdn.net/detail/yingpaixiaochuan/9162381
