折射锥透镜模拟
示例561（1.0）

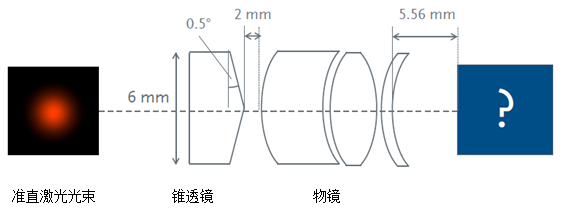

1. 建模任务
此案例演示了折射锥透镜和聚焦物镜的模拟。
锥透镜引入相位调制，将准直激光束整形成Donut模式。
Donut环将在会显示在物镜的后焦面上。
物镜参数参见案例546
2. 激光光束
准直激光束
单模
波长：632.8nm
直径（1/e2）：3mm

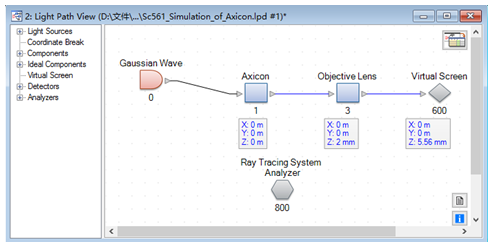

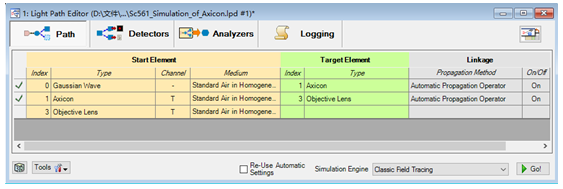

3. 光路图
4. 经过透镜后的激光光束
在物镜焦平面上的强度分布
环状模式直径：61um
5. 结论
VirtualLab Fusion的元件库中有各种类型的锥透镜，可以直接用于模拟仿真；
模拟过程中包括衍射和干涉效应；
经典场追迹模拟可以预测模式形状的像差效应和干涉效应。
