LTspice使用笔记 week2 设置非线性电阻以及ic命令
week2
设置非线性电阻
在已知非线性负阻伏安特性的情况下, 可以使用BV或者BI来实现来实现可变电阻:

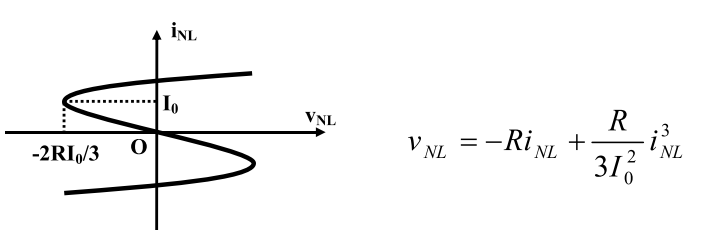

以S型负阻为例:
或者
BV/BI的使用
BV/BI的含义:
Arbitrary Behavioral Voltage or Current Sources(任意行为电压或电流源)
可以通过函数表达式实现多种电流源电压源, 同时可以通过设定电压 电流的关系来设置非线性电阻
示例:

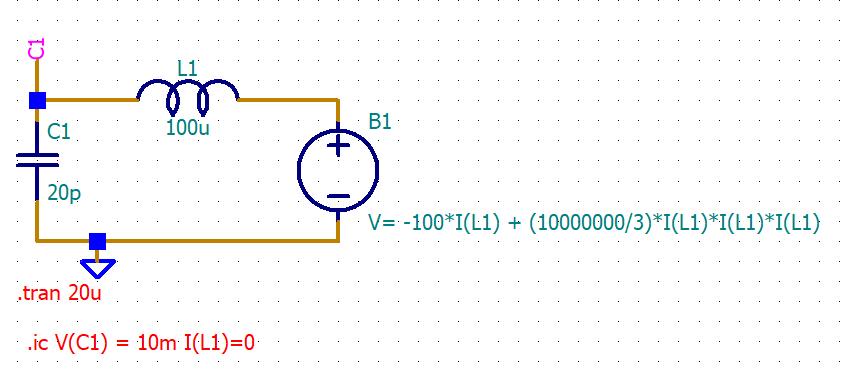

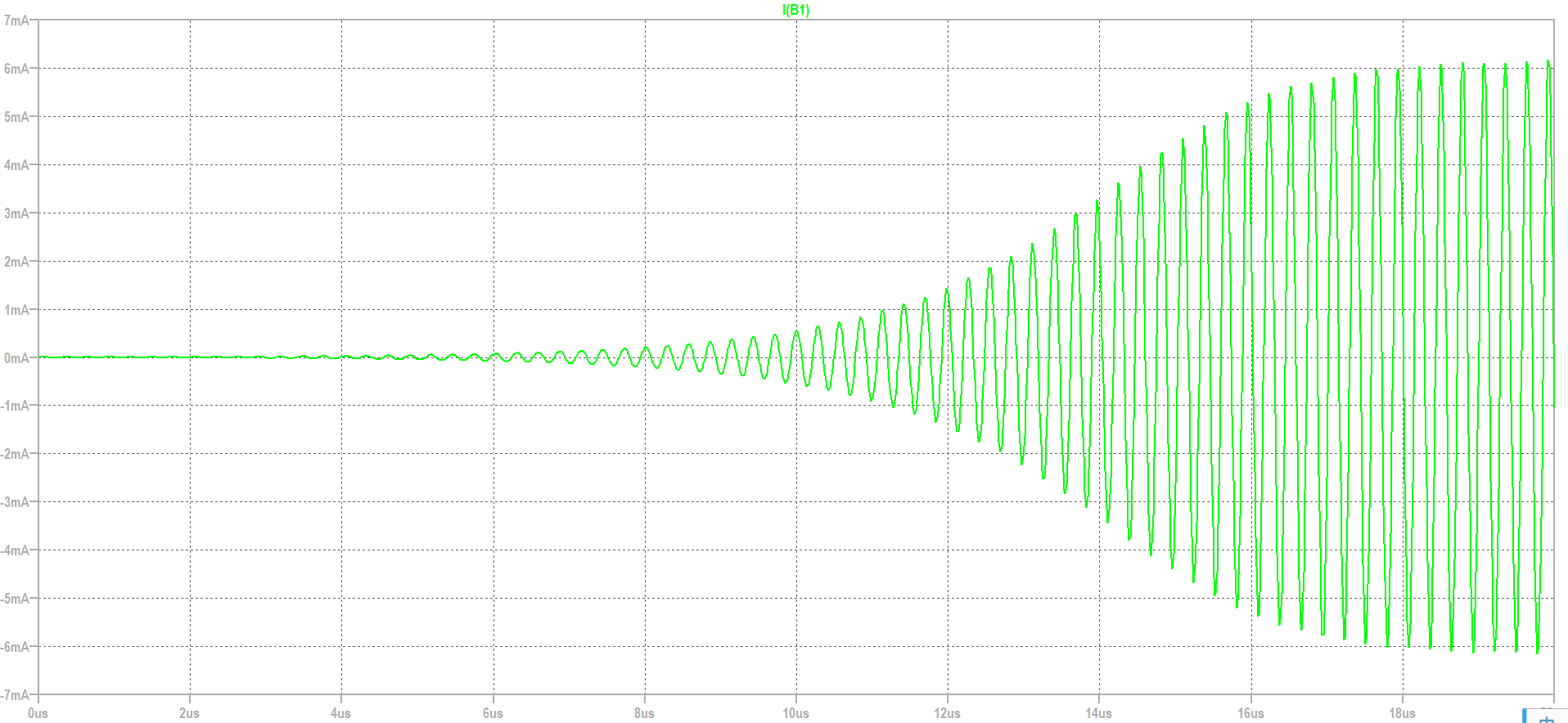

LC震荡电路:
.ic命令(设置初始电压/电流)

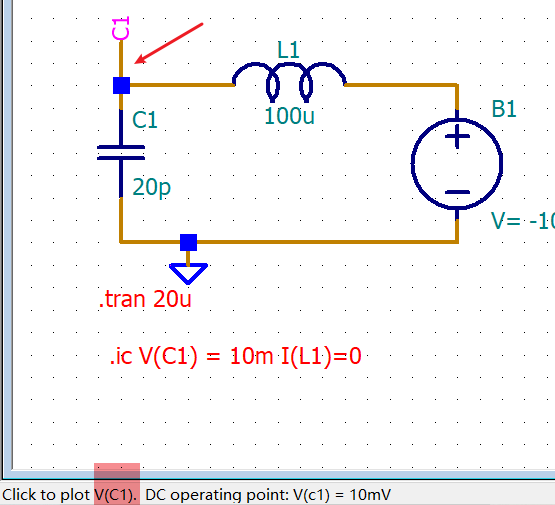

直接设置即可, 需要把每个节点对应起来, 如果不用右键添加label, 则需要把鼠标光标拖到一个节点处, 看左下角显示为什么节点:
不加label
添加label
