段码屏嵌入式的一些理解-包含代码-主芯片STM8

驱动IC：HT1621B

MCU:STM8S003F3

第一：

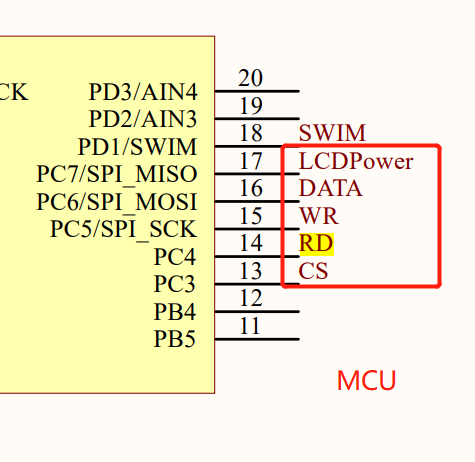

1.我们首先来看一下，原理图的连接情况：

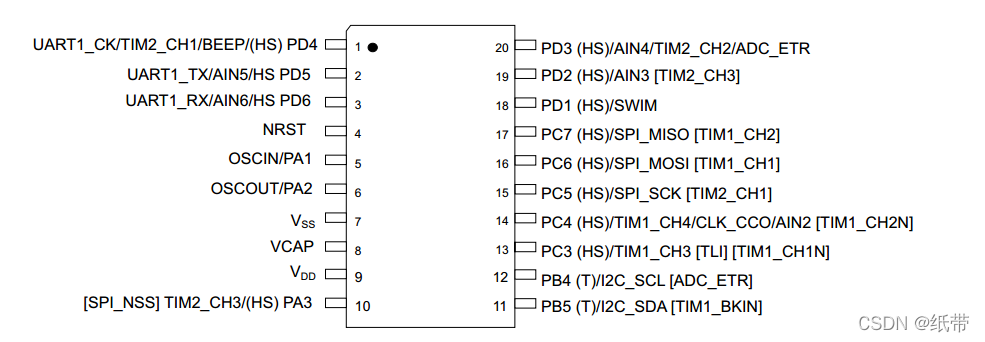

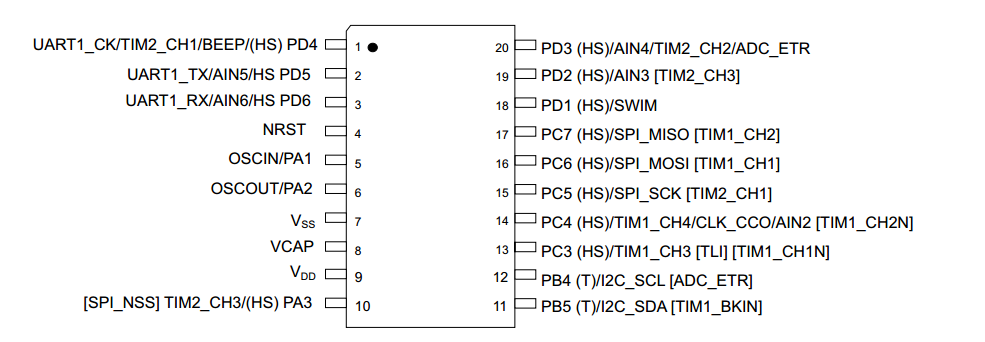

 2.再来看一下，MCU规格书。

 选用：

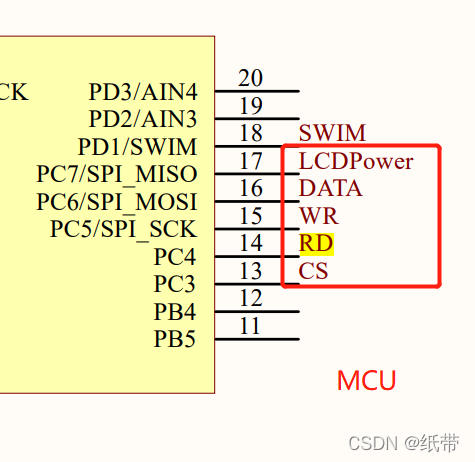

mcu pin17连接LCDPower

        pin16连接DATA

        pin15连接WR

        pin14连接RD

        pin13连接CS

//补充：

cs：cs脚用于初始化串行接口电路和结束主控制器与HT1621之间的通讯，cs设置为1 时主控制器和HT1621之间的数据和命令无效并初始化。在产生模式命令或模式转换之前必须用一个高电平脉冲初始化HT1621的串行接口。

    SET_CS;//CS端需要有一个高电平来初始化SET_WR; SET_DATA;delay_ms(1);    RST_CS;	 delay_ms(1);

data：data脚是串行输入/输出的管脚，读和写数据和写命令通过DATA脚来进行。

RD：RD脚是读时钟输入管脚，在RD信号的下降沿时数据输出管脚DATA上，在RD信号上升沿与下一个下降沿之间，主控器应读取相应的数据。

WR:WR脚是写时钟输入管脚，在WR信号上升沿时，管脚DATA上的数据、地址、命令被写入HT1621.

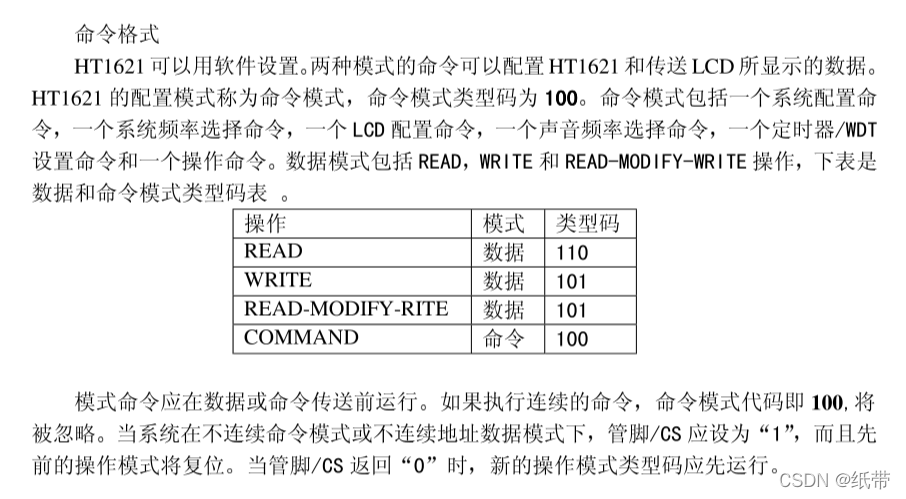

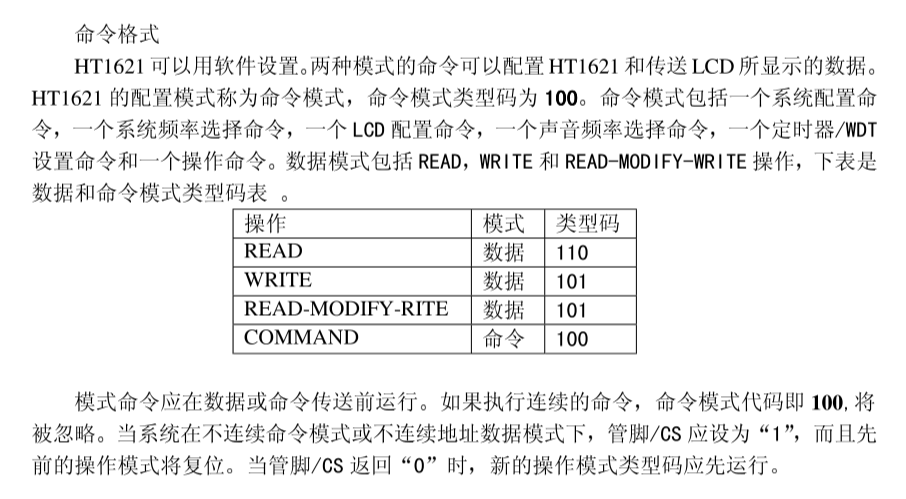

HT1621的命令格式：

//modify: 修改; 修饰; 调整; 使更适合; 缓和; 使温和;

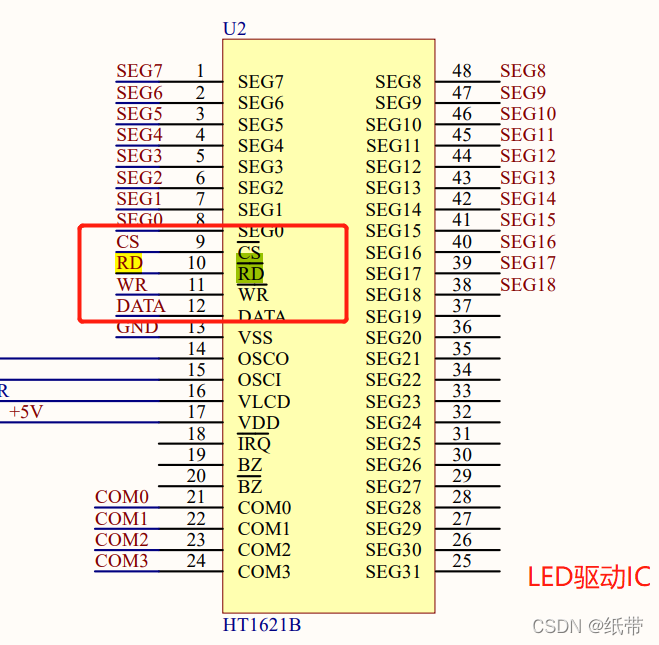

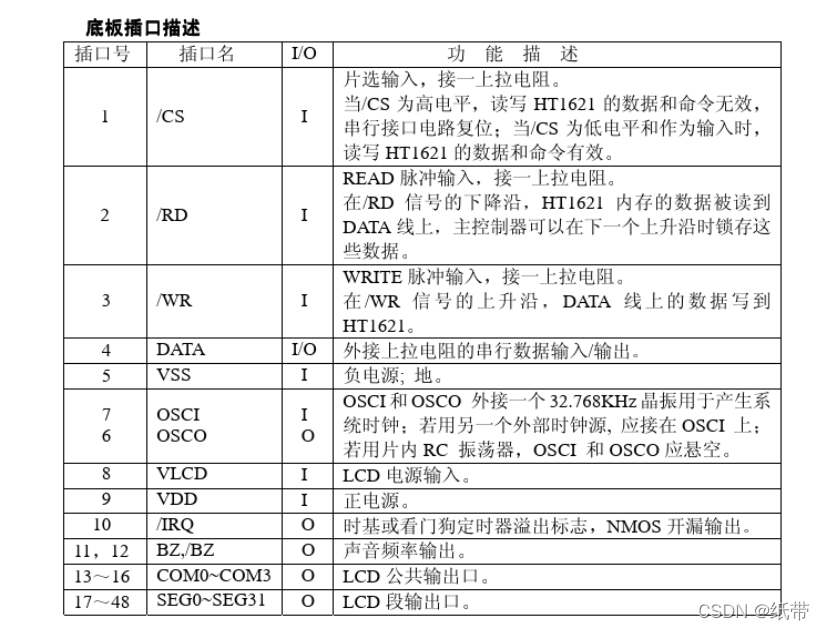

 HT1621的引脚定义

 其他：对于HT1621显示驱动的一些理解

RAM的数据直接映像到LCD驱动器，可以使用读写命令访问。

怎么理解？

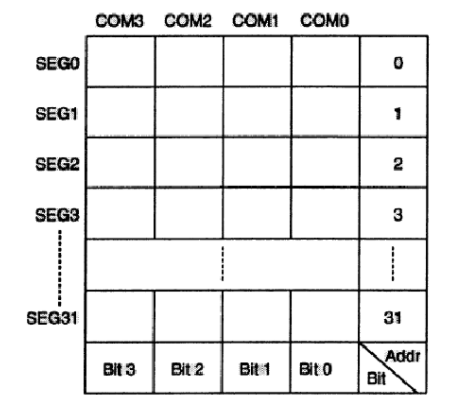

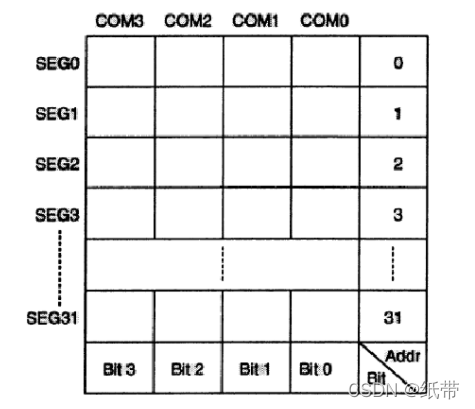

 观察此图：

从映像图中可以看出，每一个HT1621的地址都会对应LCD，而对HT1621的地址4位操作。

这边不是很理解，我们来一起分析一个HT1621这个IC。

1.HT1621的硬件连线与LCD怎么连接？

LCD和HT1621的SEG(段电极)和COM（公共电极）对应连接。

2.HT1621B，其中的D0~D3,A0~A5各代表什么意思？

1621B带32SEG*4COM,128段（怎么去理解128段，相当于可以显示支持128段的LED）。

显示数据与显示内容是这样对应的-------一个8进制一个字节二进制数对应2根SEG线上的8个段码，1为显示，0为不显示。

例：

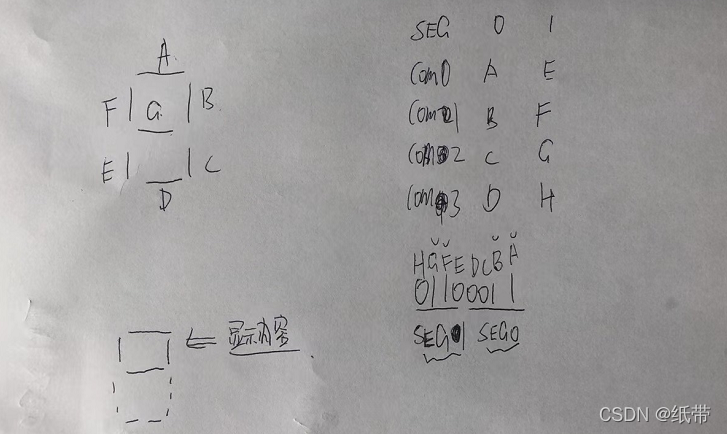

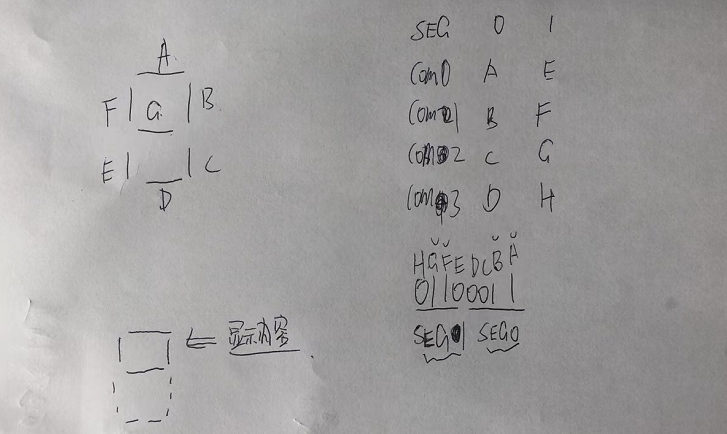

SEG0上的LCD连接是ABCD四个段码，SEG1上是内容是EFGH四个段码，公共电极COM,C0连接AE这两个段码，C1连接BF，C2连接CG，C3连接DH，按照此逻辑输入“01100011”，高4位对应SEG1,低电位对应SEG0,将同时显示FGAB四个段码，输入的显示数据不重新输入的话会一直显示，要同时显示2位数字和段码，只要将这些数字和段码在在逻辑表上对应的数据配置1即可同时显示。

待更新~

一些软件的分析

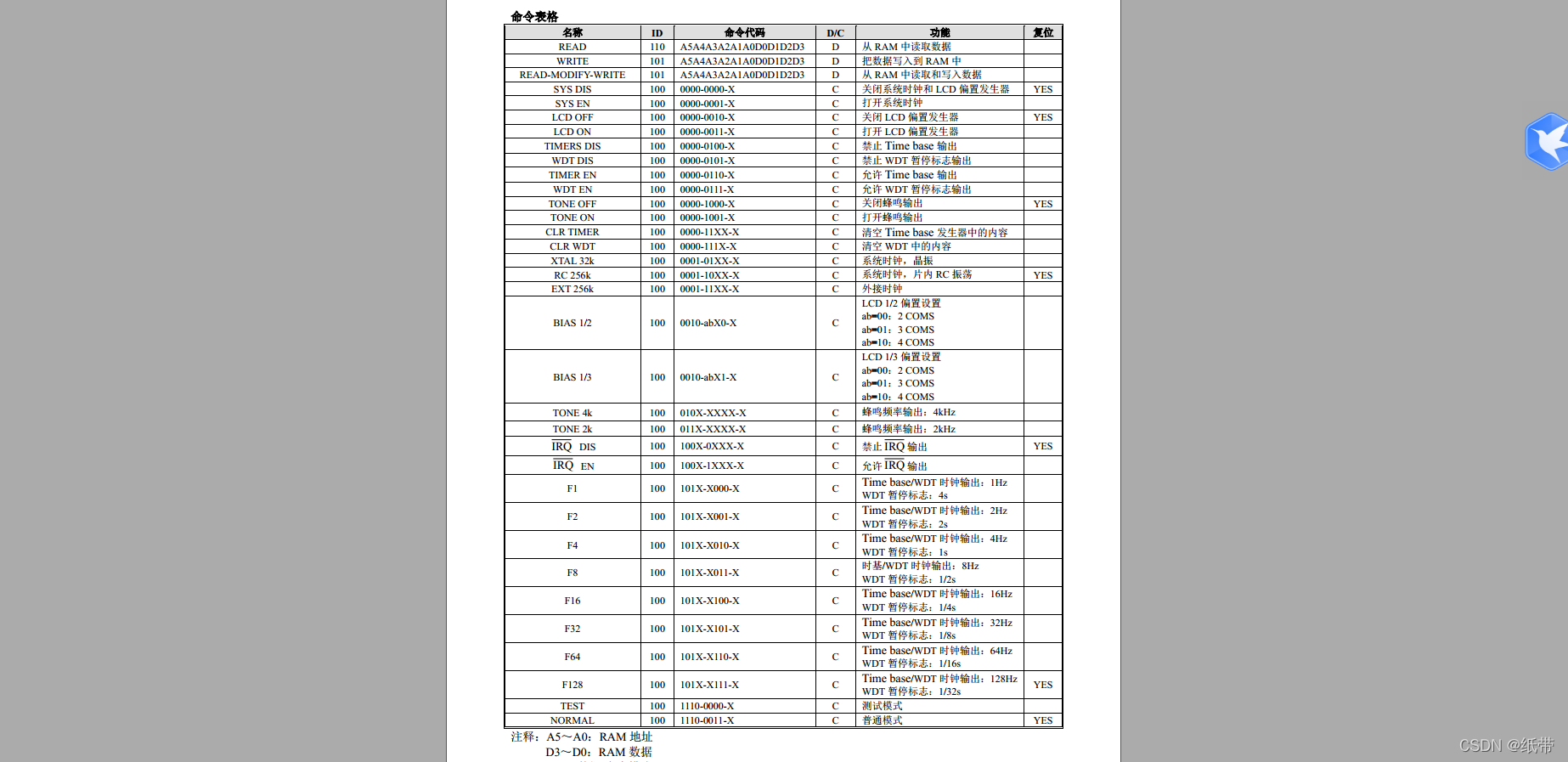

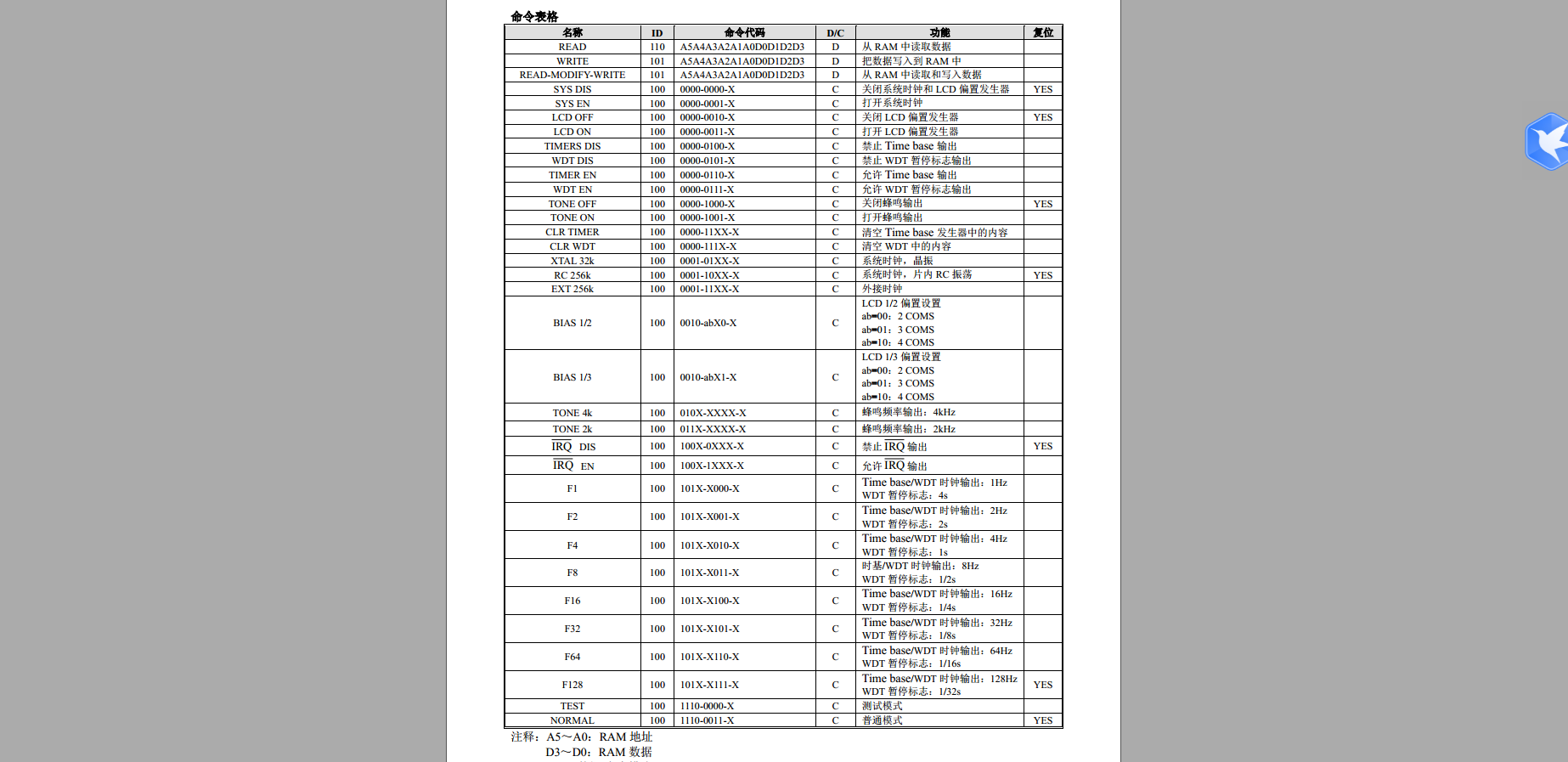

 HT1621的命令格式

/**    LCD 模式写入*    入口:MODE :  0 ：COM(命令模式) /  1：DAT(数据模式)*    出口:void
*/
void write_mode(unsigned char MODE)    //写入模式,数据or命令
{                                      RST_WR;	  //WR=0delay_us();SET_DATA;     //DATA=1delay_us();SET_WR;        //WR=1delay_us();RST_WR;       //WR = 0;delay_us();RST_DATA;     //DATA = 0;delay_us();SET_WR;       //WR = 1;delay_us();RST_WR;         //WR=0                        delay_us();if (MODE){SET_DATA;  //DATA = 1;  写数据模式}else{RST_DATA; //DATA = 0;  写命令模式}delay_us();SET_WR;        //WR=1                           delay_us();
}

1.WR上升沿的时候写入。

2.MODE为0，DATA 100.

MCU配置HT1621

 us时间相关的函数

/***********************
函数功能：us延时
输入参数：无
输出参数：无
备    注：粗略延时
***********************/
void delay_us(void)
{ asm("nop"); //一个asm("nop")函数经过示波器测试代表100nsasm("nop");asm("nop");asm("nop"); asm("nop");asm("nop");
}

待测一下~

 HT1621的初始化

void ht1621_init(void)
{LCDPort->DDR |= LCDPin;//输出模式LCDPort->CR1 |= LCDPin;//推挽输出SET_CS;            //CS拉高SET_WR;            //WR拉高SET_DATA;           //SET拉高delay_ms(1);    RST_CS;	            //CS拉低delay_ms(1);    write_mode(0);    //命令模式write_command(0x01);    //Enable System//0001write_command(0x03);    //Enable Bias//0011write_command(0x04);    //Disable Timer//0100write_command(0x05);    //Disable WDT//0101write_command(0x08);    //Tone OFF//1000write_command(0x18);    //on-chip RC震荡//00010101//  write_command(0x14);    //crystal RC震荡//10100write_command(0x29);    //1/4Duty 1/3Bias//00101001write_command(0x80);    //Disable IRQ//10000000write_command(0x40);    //Tone Frequency 4kHZ//01000000write_command(0xE3);    //Normal Mode//11100011SET_CS;            //CS拉高
}



其中：

1.端口输入输出的是，推挽信号。

2.

write_command()函数

void write_command(unsigned char Cbyte){unsigned char i = 0;for (i = 0; i < 8; i++){RST_WR; if ((Cbyte >> (7 - i)) & 0x01){SET_DATA; }else{RST_DATA; }delay_us();SET_WR;    delay_us();}RST_WR; delay_us();RST_DATA; delay_us();SET_WR;    delay_us();
}
