2021-7-29 Verilog语言实现串口的收发——接收功能（含有灵活校验位设计）

文章目录

• 前言
• 一、串口的通信协议
• 二、分模块设计
• • 1.检测模块
  • 2.波特率设计模块
  • 3.接收数据控制模块
  • 4.顶层联系模块
• 总结

前言

上一篇文章中介绍了与串口相关的各电气标准，本篇文章主要是介绍如何用Verilog语言来完成串口接收的功能。在前期查询资料的过程中，在黑金动力社区-博客园也是发现了有关这部分的相关知识，其中也是给出了设计源码，详细的代码讲解感兴趣的朋友可以去查看。【连载】【FPGA黑金开发板】Verilog HDL那些事儿–串口模块（十一）。通过阅读这篇文章的讲解，自己对Verilog语言也是进一步的了解，对项目的设计格式也是有更深的感悟，本篇文章的主要目的也是记录一下学习的过程，方便后续的查阅。

一、串口的通信协议

要进行模块的设计，首先要了解该部分功能的原理。这就涉及到串口的通信协议。

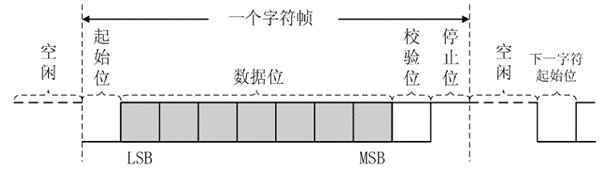

从这个图中可以看到，在RX信号线中，空闲状态是高电平。也就是说在不传输信息的时候，信号线置高。拉低的信号就是起始信号，也就是要开始传输数据的信号。第一位是起始位，紧跟后面的是数据位，随后有校验位和停止位。
首先介绍要介绍一下位的理解。一个串行通信协议，一要有信号线，二要有时钟线。但这个串口就很奇怪，没有时钟线。这就要提到了波特率，这是收发两端提前说好的传输速度，不需要时钟线，常见的波特率有9600 bps（bit per second）和115200 bps，也就是一秒钟发送9600位和115200位信号。那么一位信号所占的时间是多少那？这里用9600 bps来进行一个简单的计算。
一秒钟传输9600位信号，那么一位信号所占的时间就是：

得出的答案是0.000104166667 s 也就是 1/bps;
有了波特率的概念，就可以理解通信协议中一位一位的概念。
接下来详细的理解这个通信协议。

1. 空闲状态： 高电平
2. 起始位： 拉低并且持续一位的时间，也就是持续 1/bps 的时间
3. 数据位： 从这位开始就是数据位，数据位的长度从5 到 8 不等。最常见的是8位数据位。
4. 校验位： 作为数据的校验位。
5. 停止位： 拉高持续0.5，1 或者 2个时钟，只要接收双方协议好即可。
   这就是一帧数据中包含的信息量，其中对接收方来说最重要的自然是数据位。需要准确的从中提取出数据位，来进行下一步的处理。
   其中校验位的设计又有多种选择，校验方法有奇校验（odd）、偶校验（even）、0校验（space）、1校验（mark）及无校验（noparity）。常见的就是无校验，或者奇偶校验。
   无校验位就是不设置校验位，直接跟上停止位。
   奇偶校验位根据数据位中1 的个数来设计。
   奇校验位：如果数据位中1 的个数为奇数个，则该位为0。如果数据位中1 的个数为偶数个，则该位为1。也就是要求数据位与校验位中 1 的个数为奇数。
   偶校验位：和奇校验位相反。如果数据位中1 的个数为奇数个，则该位为1。如果数据位中1 的个数为偶数个，则该位为0。也就是要求数据位与校验位中 1 的个数为偶数。

举几个例子可以更好的理解串口的通信协议：
接收 0x54，串口设置：9600 bps，无校验位，一个停止位

为了便于理解加上了时钟线，在实际测试并没有时钟线，这是双方协议好的波特率。从图中可以看到在信号线中传递有效数据。

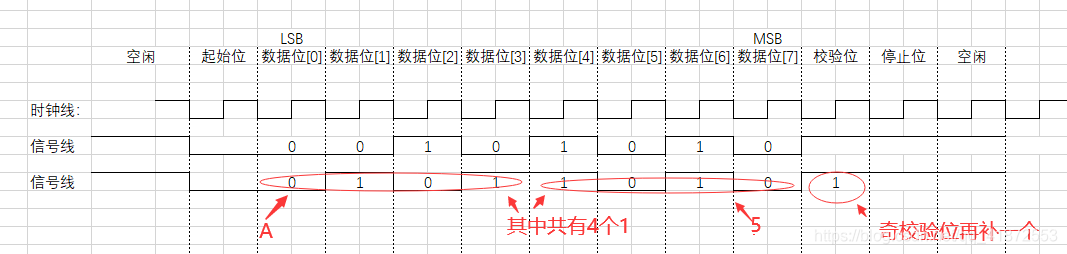

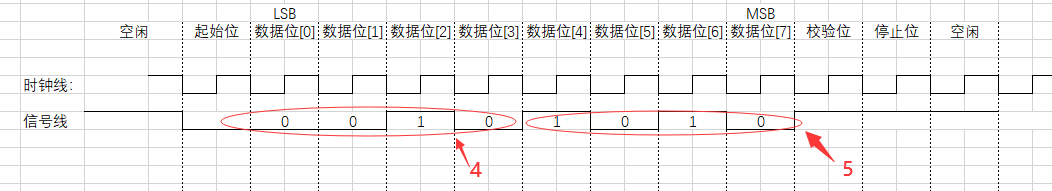

接收 0x5A，串口设置：9600 bps，奇校验位，一个停止位

从上面两个例子中可以熟悉串口的传输协议，了解协议之后就开始进行接收模块的设计。首先要了解接收模块。它的主要功能就是定时采集，去采集有效的数据位，从而忽略无效的起始位、停止位以及校验位。定时采集，什么时候采集最合适？自然是信号线最稳定的时候。什么时候信号线会稳定？自然是信号的中心，看图我们就能有一个很清楚的理解。

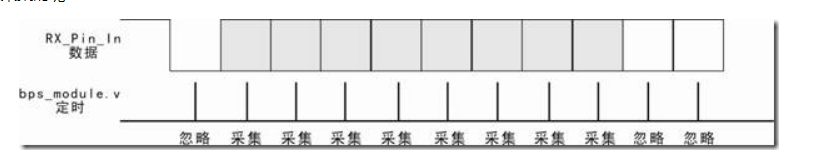

在每个数据位变换完之后，中间去采集，这样的到的信号数据，是最稳定的。了解到要设计的模块功能之后，就可以分模块的来进行整体的设计。

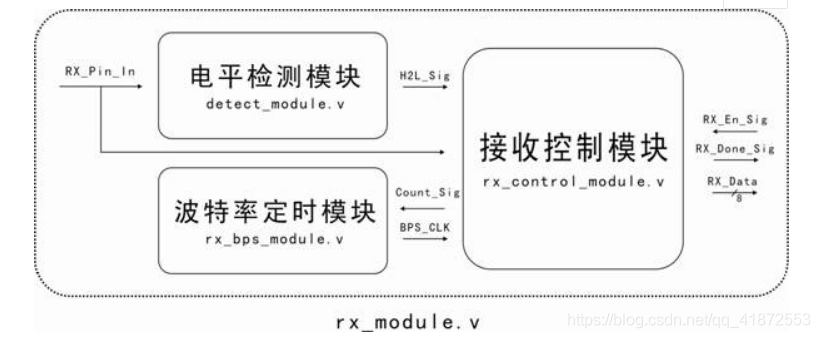

本次设计将接收模块设计成三个部分。三个部分各司其职。

1. 第一个就是电平检测模块，他的作用就是检测信号线的下降沿，也就是起始位的开始。
2. 第二个是波特率定时模块，作用为产生相应的波特率以及确定采集的时刻
3. 第三个就是接受控制模块，作用就是检测什么位该忽略，什么位要采集。接收好有效的数据位，同时产生相应的正在接受以及接受完成的信号。

二、分模块设计

这次模块的设计让我也是重新的认识到 Verilog 语言设计新的一种格式。先设计好每一个相应的模块，在合理的将每个模块联系起来，形成需要的模块。这种方式使得整体的进程可以进行的比较有条理。下面我们先来进行第一步，分模块的设计。

1.检测模块

首先第一个是检测模块。该模块的功能是检测信号线的下降沿，也就是起始位的开始。那么只要做一个下降沿来的时候，产生一个时钟的高脉冲即可。

module detect_module
(CLK,RSTn,RX_Pin_In,H2L_Sig
); input CLK;input RSTn;input RX_Pin_In;output H2L_Sig;/*************************/reg H2L_F1;reg H2L_F2;always @ (posedge CLK or negedge RSTn)if(!RSTn)beginH2L_F1 <= 1'b1;H2L_F2 <= 1'b1;endelsebeginH2L_F1 <= RX_Pin_In;H2L_F2 <= H2L_F1;end/*************************/	assign H2L_Sig = H2L_F2 & !H2L_F1; //检测开始位的到来 发送一个高脉冲/*************************/	endmodule

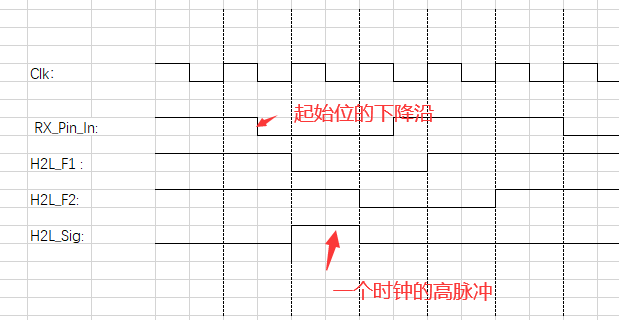

其中 RX_Pin_In 就是信号输入的信号线，H2L_Sig 就是输出高脉冲的信号线。 可以画一个时序图，理解一下其中的原理。

其中我们使用的 CLK 时钟为 50M ，相对于串口的速度，可以说非常的快。即使有个别的时钟错位，也不会影响通信的质量。同时在停止位时，时钟会再一次调整，所以说，停止位越长，通信过程中时钟的矫正就会有更好的时间。
这样通过这个模块就可以得到 RX_Pin_In 信号线的 一帧数据中起始下降沿的变化，同时产生一个高脉冲，通过这个高脉冲我们可以开始进行对后续各个数据位的操作。

2.波特率设计模块

在设计波特率生成模块之前，要先进行简单的计算。对波特率有了基本的了解，这部分设计起来本质就是计数器的操作。
前面介绍了，9600 bps 的计算。为了加深印象这次来计算另一种比较常见的波特率设置：115200 bps 。
首先还是先来计算一下，在115200 bps 的设置下，一位的数据位间隔多长时间。

得到的结果就是 0.00000868 s 这样，如果我们使用的 50 M的时钟来计数，那么记录多少个数才能达到这样的时间间隔那？做一个简单的计算。
记一个数的间隔为：

也就是2 * 10^-8。我们用 0.00000868 除于 2 * 10^-8就是我们要计数的个数。过程就是：

我们要计的数量为434，可以看到最后的结果略微有以下差距，这点错位就交给停止位来矫正就好，只要差距不大，不会太影响通信的质量。

接下来我们总结一下波特率设计的计算公式：

N = (1/BPS) / (1/F) = F / BPS

其中：

N: 要设计的计数个数（取整）
BPS: 设计的串口要设置的波特率
F ：用来计数的主频的频率

这样波特率设计模块中计数过程就完成了，这样 我们介绍模块中 定时采集的概念，定时已经完成一半了，还有一部分就是，什么时候才开始定时？

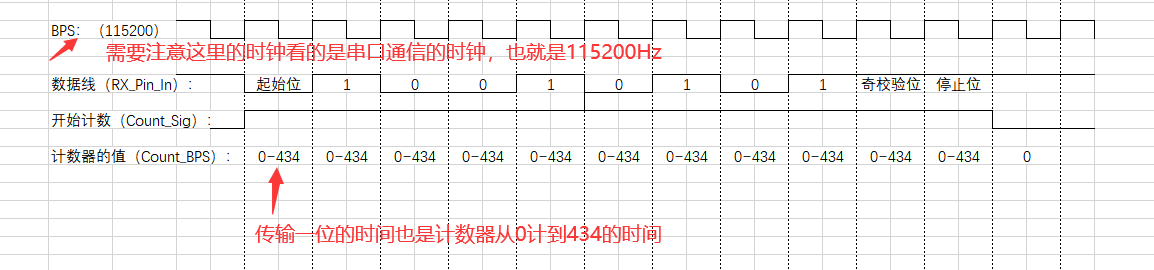

是一直在计数嘛？当然不是。计数开始在一帧数据的传输的开始，结束在一帧数据传输的结束。一帧数据传输的开始和结束的标志是什么？起始位和停止位，开始的信号就是上一个设计的模块，也就是起始开始的信号，那个下降沿，一直到停止位的接收完成。还是利用一个时序图来理解一下定时采集的含义。

到这里，定时的部分可以说已经完成了，接下来就是采集信号的设计。在上文写到，采集最好的时间就是数据位的中间，这时的数据最稳定。我们可以再数据传输一位的中间产生一个脉冲，利用和这个脉冲来进行采集，看一下时序可以更加理解。

在中间采集，也就是计数到 217 的时候产生一个脉冲即可。
下面就是设计代码：

module rx_bps_module
(CLK,RSTn,Count_Sig,BPS_CLK
); input CLK;input RSTn;input Count_Sig;output BPS_CLK;/*************************/reg [11:0] Count_BPS;always @( posedge CLK or negedge RSTn )if(!RSTn)Count_BPS <= 12'd0;else if(Count_BPS == 12'd434)Count_BPS <= 12'd0;else if(Count_Sig)Count_BPS <= Count_BPS + 1'b1;else Count_BPS <= 12'd0;/*************************/			assign BPS_CLK = ( Count_BPS == 12'd217 ) ? 1'b1 : 1'b0;//在数据位的中间产生采集脉冲/*************************/	endmodule

3.接收数据控制模块

有了开始位检测模块，波特率检测模块，下面要完成就是各个位的控制模块。起始位，数据位，校验位，停止位。每个位的数据作用各不相同，要进行的处理也各不相同， 这里就需要来控制。
其中最主要的自然就是数据位的存储，这里举例最常见的8位数据位来进行解析。

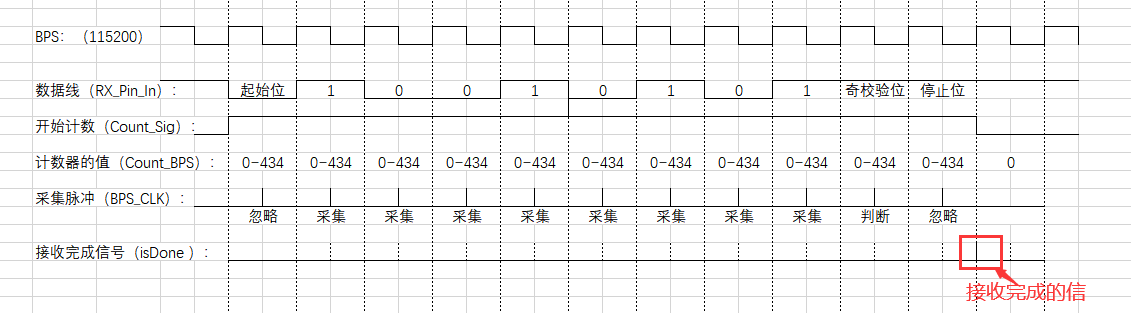

这部分就要用到 Verilog 语言中的状态机设计方案。根据前文的介绍，状态机的开始自然就是起始位那个下降沿的信号，也就是 H2L_Sig 这个脉冲信号。状态机的结束自然就是处理完停止位之后，但是本次设计中，设计了一个标记信号，来表示接收已经完成的信号，所以多加了一个状态。还是使用一个时序图来了解一下整个接收数据控制模块的设计。

第一次进入状态机，就是下降沿的时候。接下来状态的改变时刻就是采集脉冲的时刻，这样就达到了在传输位中间对数据进行处理的设计。

module rx_control_module
(CLK,RSTn,H2L_Sig,RX_Pin_In,BPS_CLK,RX_En_Sig,Count_Sig,RX_Data,RX_Done_Sig); input CLK;input RSTn;input H2L_Sig;input RX_En_Sig;input RX_Pin_In;input BPS_CLK;output Count_Sig;output [7:0] RX_Data;output RX_Done_Sig;/*************************/reg [3:0]i;reg [7:0]rData;reg isCount;reg isDone;always @ (posedge CLK or negedge RSTn)if(!RSTn)begini <= 4'd0;rData <= 8'd0;isCount <= 1'd0;isDone <= 1'd0;endelse if(RX_En_Sig)case (i)4'd0 :					  //检测到下降沿  //通信开始的信号if(H2L_Sig) begin i <= i+1'b1; isCount <= 1'b1; end4'd1 :						//起始位if(BPS_CLK) begin i <= i+1'b1; end  4'd2,4'd3,4'd4,4'd5,4'd6,4'd7,4'd8,4'd9 :	  //数据位		//数据位的存储 先低位后高位	if(BPS_CLK) begin i <= i+1'b1; rData[i-2] = RX_Pin_In; end4'd10 :				  //校验位if(BPS_CLK) begin i <= i+1'b1; end4'd11 :				  //停止位if(BPS_CLK) begin i <= i+1'b1; end  4'd12 :begin i <= i+1'b1; isDone <= 1'b1; isCount <= 1'b0; end4'd13 :begin i <= 1'b0; isDone <= 1'b0; endendcase/*************************/	assign Count_Sig = isCount;assign RX_Data = rData;assign RX_Done_Sig = isDone;/*************************/	endmodule

其中起始位就是标志位，忽略即可。接下来的八位数据位，分别存储在一个深度为八位的寄存器中即可，也就是串行转并行。
随后就是校验位，前文提到的校验位设计有多种，这里介绍其中两种比较常见的设计。
第一个就是无校验位的设计，要是不添加校验位，这个状态就要删除，直接进入到停止位，这里要注意停止位的长度，否则就会造成两帧数据传输的错位情况。
第二个就是奇校验位的设计。这里要进行一个判断：
这里要提出一个非常精妙的逻辑语言应用。就是这个符号： ^ 异或
这个符号用很多应用，这里简单介绍一下用于奇偶校验的作用。
例如：
设 a = 4‘b 1100； 令 b = ^a ；
也就是b = ^ a = 1 ^ 1 ^ 0 ^ 0 = 0 ;按位异或。用来检测数据中1的个数。
这时候校验位的代码设计就可以是：

				4'd10 :				  //校验位if(BPS_CLK) begin 	if(RX_Pin_In == (^rData)? 1'b0:1'b1 )  //满足奇校验i <= i+1'b1;else 												//不满足奇校验begin	rData <= 8'd0;    					//将数据位清零i <= i+1'b1;endend

偶校验的话，也是用到同样的设计即可。

4.顶层联系模块

三个模块设计完成之后了，要对每个模块进行联系。

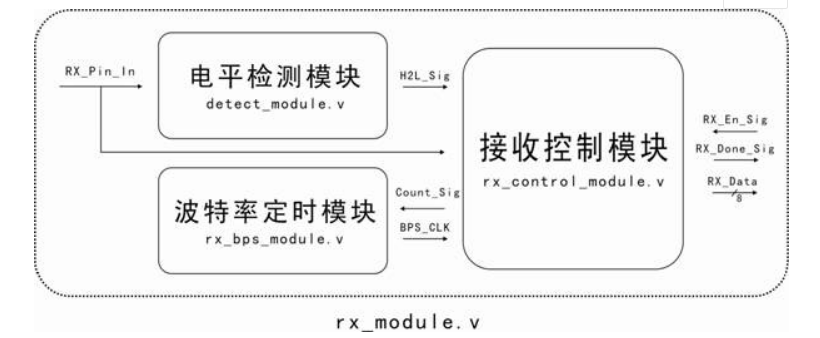

从这张图中可以清晰的看出那个信号线是来自顶层，那个信号线是要联系到那个模块。其中要注意的一点就是模块与模块之间的连线要定义成 wire 类型。

module rx_module
(CLK,RSTn,RX_Pin_In,RX_En_Sig,RX_Data,RX_Done_Sig); input CLK;input RSTn;input RX_En_Sig;input RX_Pin_In;output [7:0] RX_Data;output RX_Done_Sig;/*************************/wire H2L_Sig;detect_module U1(.CLK(CLK),  	 // 顶层的 CLK.RSTn(RSTn),	 // 顶层的 复位信号.RX_Pin_In(RX_Pin_In),  //顶层的 输入信号线 .H2L_Sig( H2L_Sig )		// 发送给 rx_control_module 模块中的 开始信号);/*************************/wire BPS_CLK;rx_bps_module U2(.CLK( CLK ),		// 顶层的 CLK.RSTn( RSTn ),		// 顶层的 复位信号.Count_Sig(Count_Sig),  //来自 rx_control_module 模块中 正在接受数据的信号 （isCount）.BPS_CLK(BPS_CLK)   //发送给rx_control_module 模块用于状态机变换的 信号);/*************************/wire Count_Sig;rx_control_module U3(.CLK( CLK ),		// 顶层的 CLK.RSTn( RSTn ),		// 顶层的 复位信号.H2L_Sig( H2L_Sig ),  // 来自detect_module 模块中的开始的信号.RX_En_Sig(RX_En_Sig), // 来自顶层的使能信号.RX_Pin_In( RX_Pin_In ),//顶层的 输入信号线 .BPS_CLK(BPS_CLK),		//来自rx_bps_module 模块中的 采集脉冲.Count_Sig(Count_Sig),  //发送给 rx_bps_module 模块 表示是否正在传输的 信号线.RX_Data(RX_Data),      //对数据位的数据进行串转并 之后输出的并口数据.RX_Done_Sig(RX_Done_Sig) //产生的传输完成的脉冲);	/*************************/	endmodule

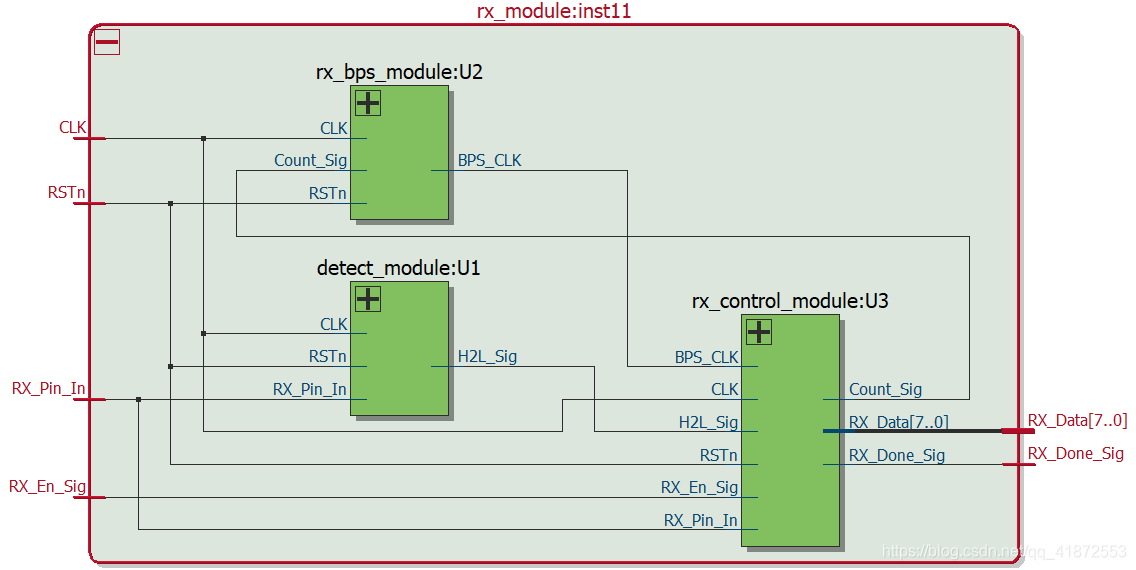

连接完成之后，我们可以打开 RTL 视角看一下连接的情况：

这样可以和理论图进行一个详细的对比。
这就是分模块编写，而不是全部写到一个.v文件中，写好几个always 的好处。如果写到一个.v文件中，非常的复杂，同时检查的逻辑也很麻烦，也并不能生成这样的分模块的 RTL 视图。

总结

这样串口设计中介绍模块的设计也就完成了，整体写下来可能比较乱，有的地方可能会重复，字数也比较多。但通过这次对案例代码的理解和阅读，自己对 Verilog 语言设计有了进一步的理解。对于整体模块的设计也是有了一大步的理解和提升。相较于以前的编写风格，这种模块化的设计，会让逻辑更加的清楚。便于后期的维护，希望可以通过多次练习自己能够熟练这种编写方式。
