航空电子网络（ARINC429总线）
1.ARINC429接口仿真卡
ARINC429接口仿真卡是一款高性能低功耗429总线协议处理板卡，符合ARINC429规范，支持16路接收和16路发送429总线接口，用于客户快速实现ARINC429接口终端。同时，该产品提供IRIG-B时标同步接口，可应用与多板卡协同工作环境，该板卡配套VxWork各版本、Windows版本标准驱动库，提供强大的配置应用软件，方便用户快速使用及产品二次开发。
技术规格：
| 项目 | 参数 | |
| 功能指标 | 端口速率 | 通道速率支持12.5KHz、50KHz、100KHz，或200KHz至500KHz任意配置 |
| 端口数量 | 支持16路输入，16路输出 | |
| 上层接口 | 32位 66MHz/33MHz,PCI 2.1 | |
| 协议支持 | 支持ARINC429协议 | |
| 过滤捕获 | 提供基于Label和SDI的数据过滤和数据捕获功能 | |
| 触发信号 | 支持IRIG-B DC输入1路和输出1路：TTL输入或RS485输入可选 | |
| 驱动支持 | 提供Windows XP、Windows 7、VxWorks5.x/6.x驱动接口函数 | |
| 管理软件 | 提供ARINC429总线仿真测试应用软件 | |
| 故障注入 | 提供ARINC429总线故障注入功能 | |
| 功耗 | 8W | |
| 工作环境 | 温度 | -40～+75℃ |
| 湿度 | 2%～95%（25℃），无凝结 | |

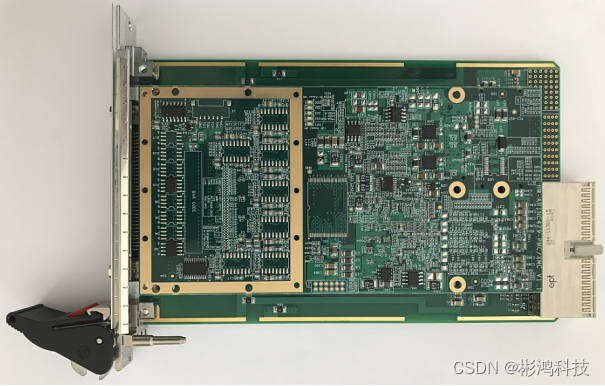

产品实物：
应用领域
航空机载电子系统、飞机综合航电系统、装甲车辆综合电子系统、舰船综合电子系统、导弹等武器系统、构建仿真模拟及测试系统平台
2.ARINC429 IP CORE
ARINC429 IP CORE采用单FPGA实现ARINC429接口协议，产品符合ARINC429/HB6096总线协议规范，每个通道均可独立配置为接收或发送。作为标准的IP Core，支持PMC、PCI、CPCI/VME/VPX、PCIe等嵌入式系统接口，以及用户定制的Local本地总线。

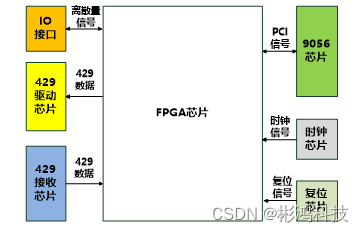

功能框图：
技术规格：
| 项目 | 参数 | |
| 功能指标 | 端口速率 | 通道速率支持12.5KHz、50KHz、100KHz，或200KHz至500KHz任意配置 |
| 端口数量 | 支持16路输入，16路输出 | |
| 协议支持 | 支持ARINC429协议 | |
| 过滤捕获 | 提供基于Label和SDI的数据过滤和数据捕获功能 | |
| 触发信号 | 支持IRIG-B DC输入1路和输出1路：TTL输入或RS485输入可选 | |
| 接口支持 | 提供PCI接口或定制Local总线接口 | |
| 故障注入 | 提供ARINC429总线故障注入功能 | |
| 逻辑资源 | BRAM：30（36K） LUT：10000 | |
| 功耗 | 5W | |
| 工作环境 | 温度 | -40～+75℃ |
| 湿度 | 2%～95%（25℃），无凝结 | |
应用领域：
航空机载电子系统、飞机综合航电系统、装甲车辆综合电子系统、舰船综合电子系统、导弹等武器系统、构建仿真模拟及测试系统平台
