音控灯项目——器件测试
音控灯项目器件测试
OK，买的器件都到位了，先来单个测试下每个设备。
-
硬件电源测试
| 图片 | 基本参数 | 测试项 | 测试结果 | |
|---|---|---|---|---|

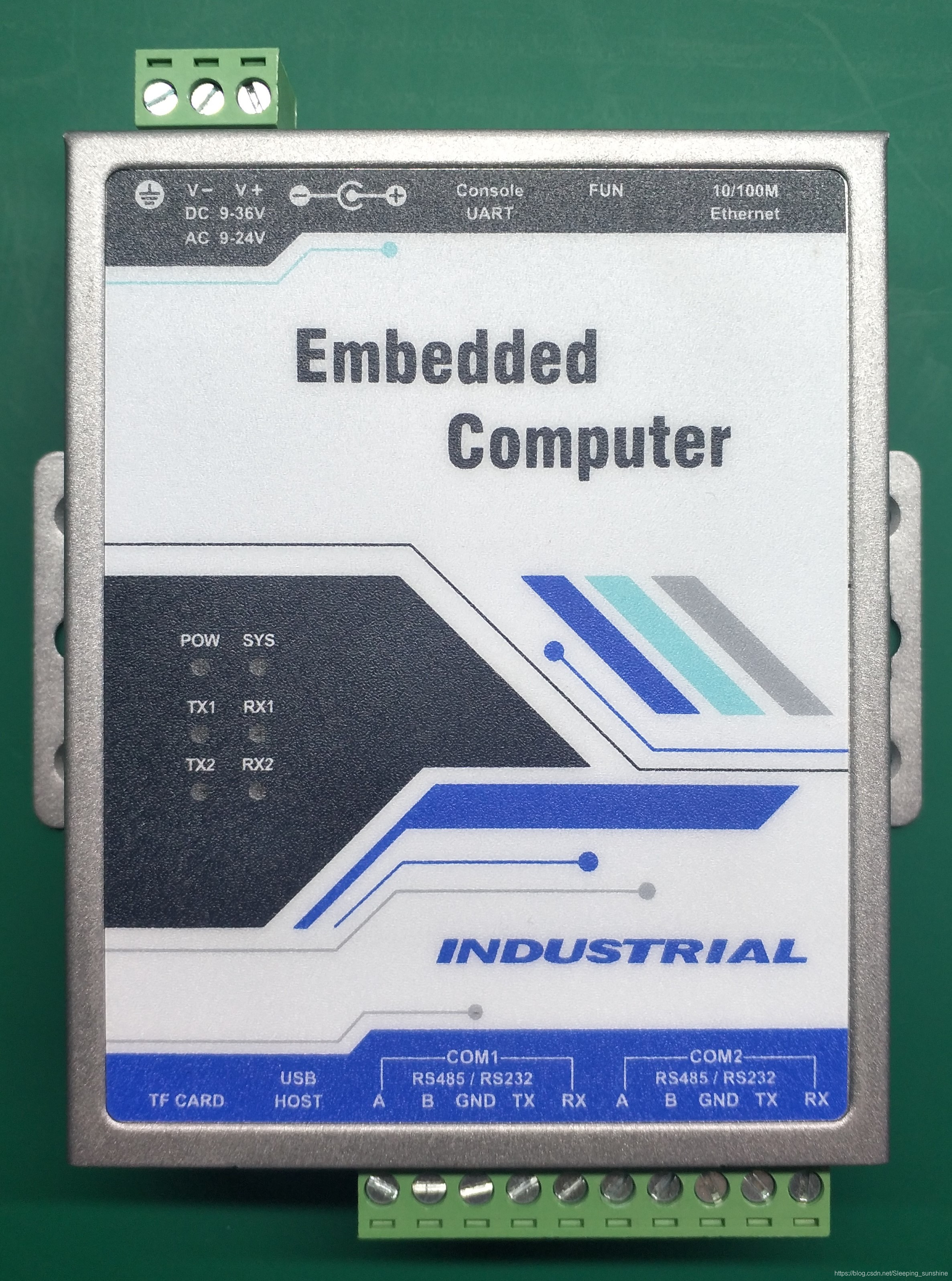

| 工控机 |
| 电源：高性能稳压电路支持2种接口，5.08欧式端子与标准DC座，支持DC 9～36V输入，电源支持反接、抗脉冲群、抗静电等保护，电源输入能抵御4KV雷击冲击 |
|
|

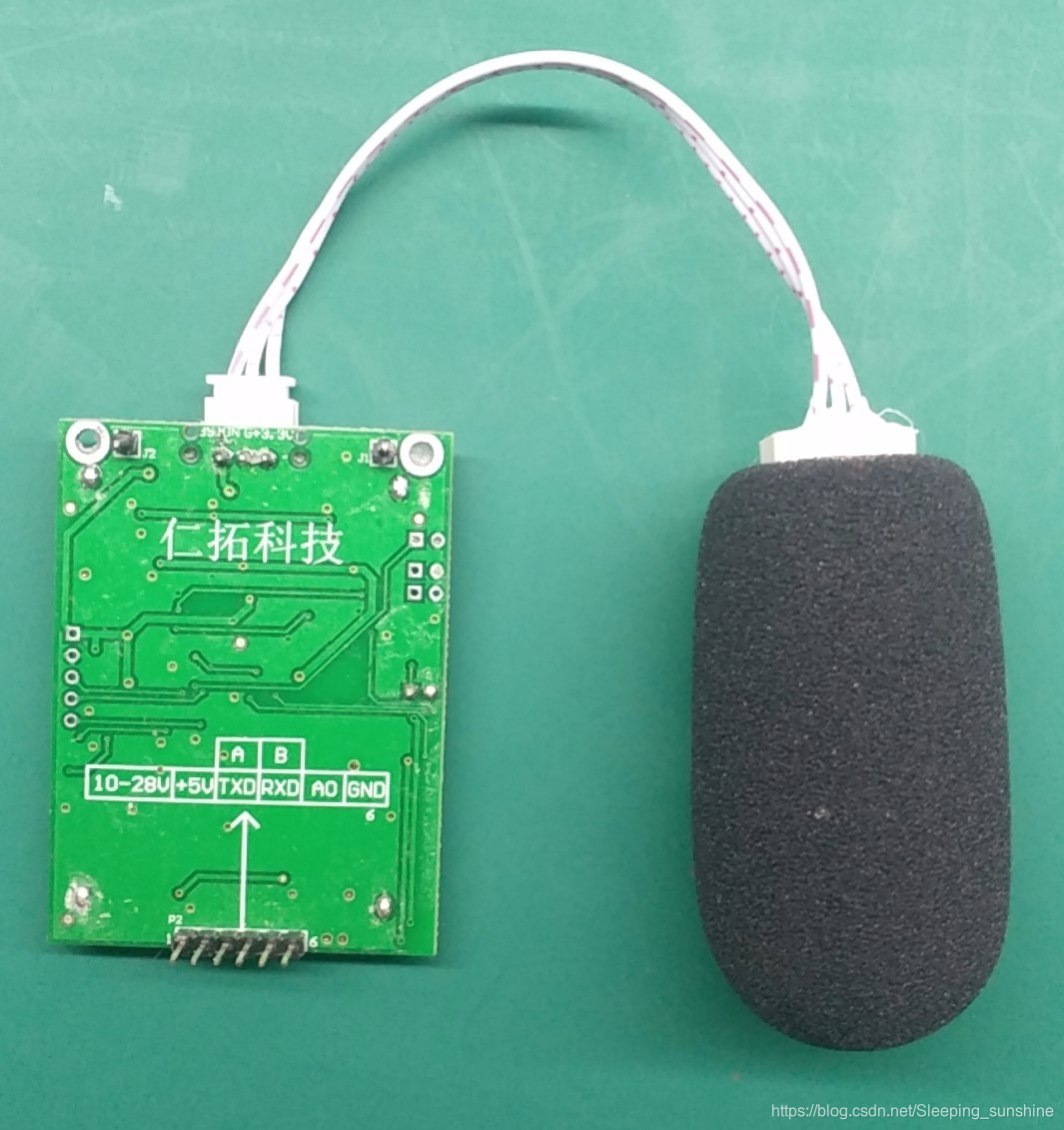

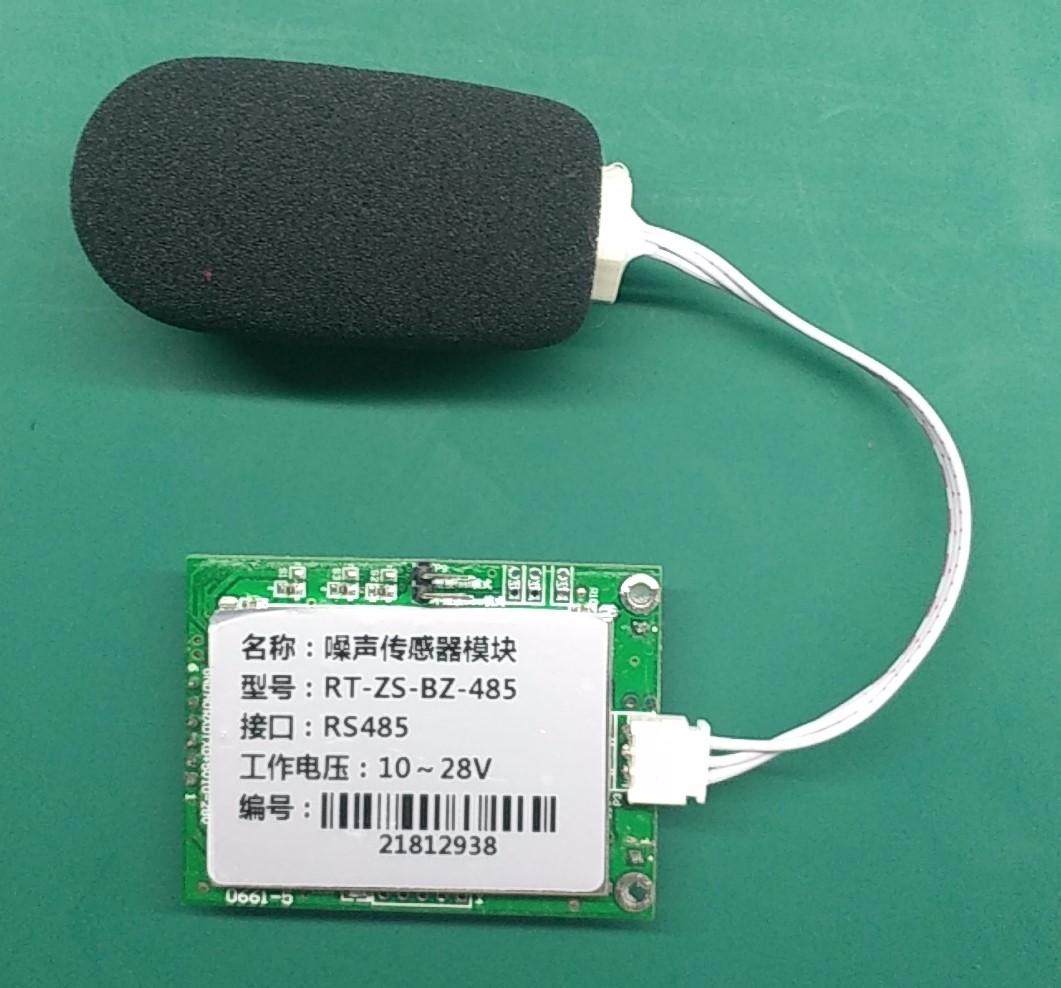

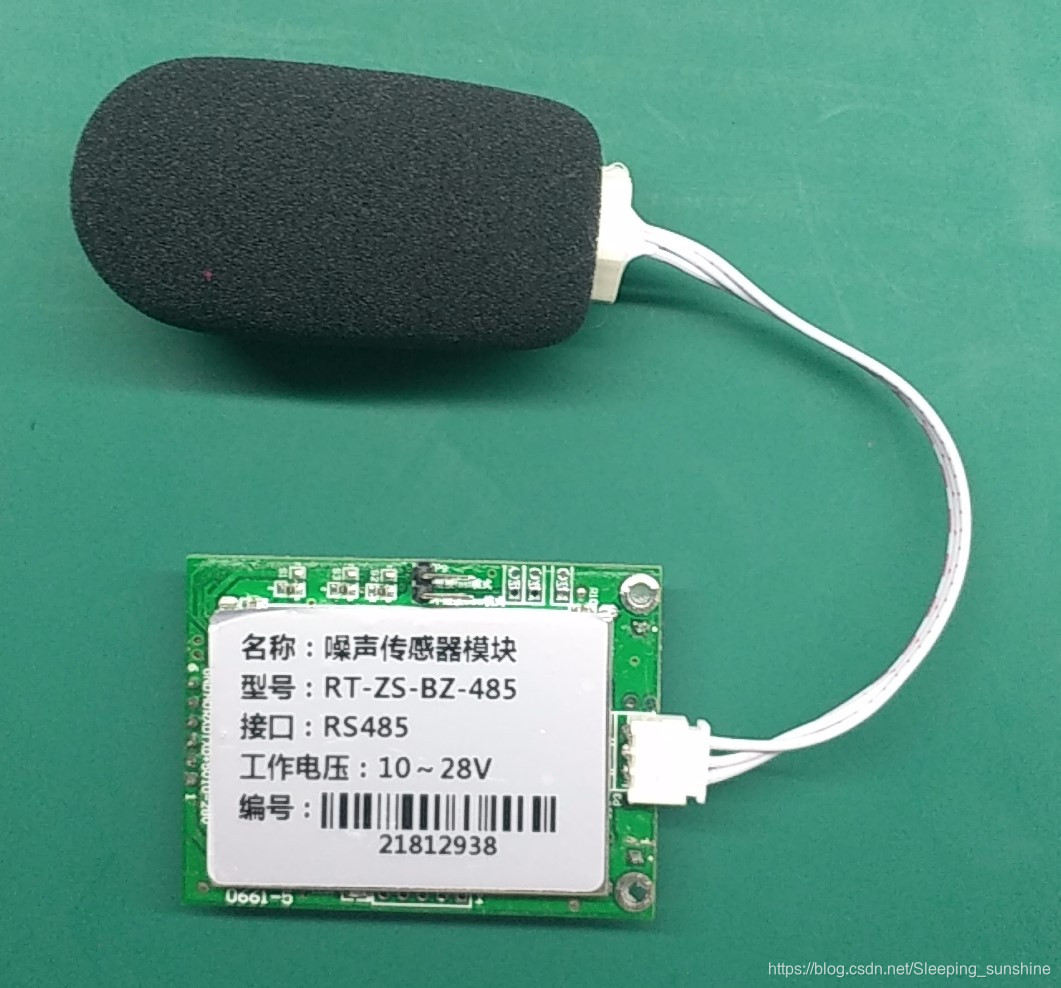

| 分贝采集模块 |
| 电源：DC 10~28V（可选） |
|
|

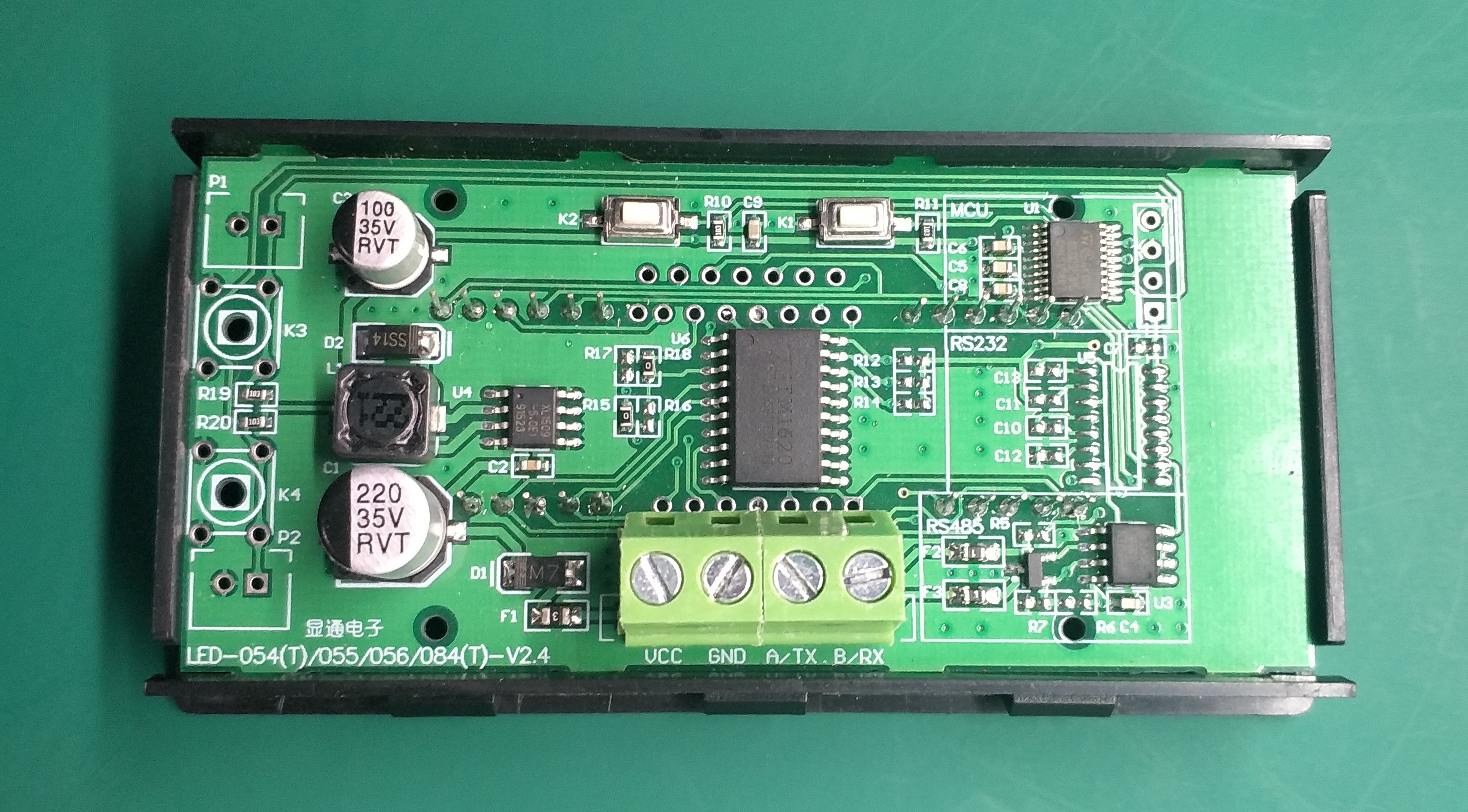

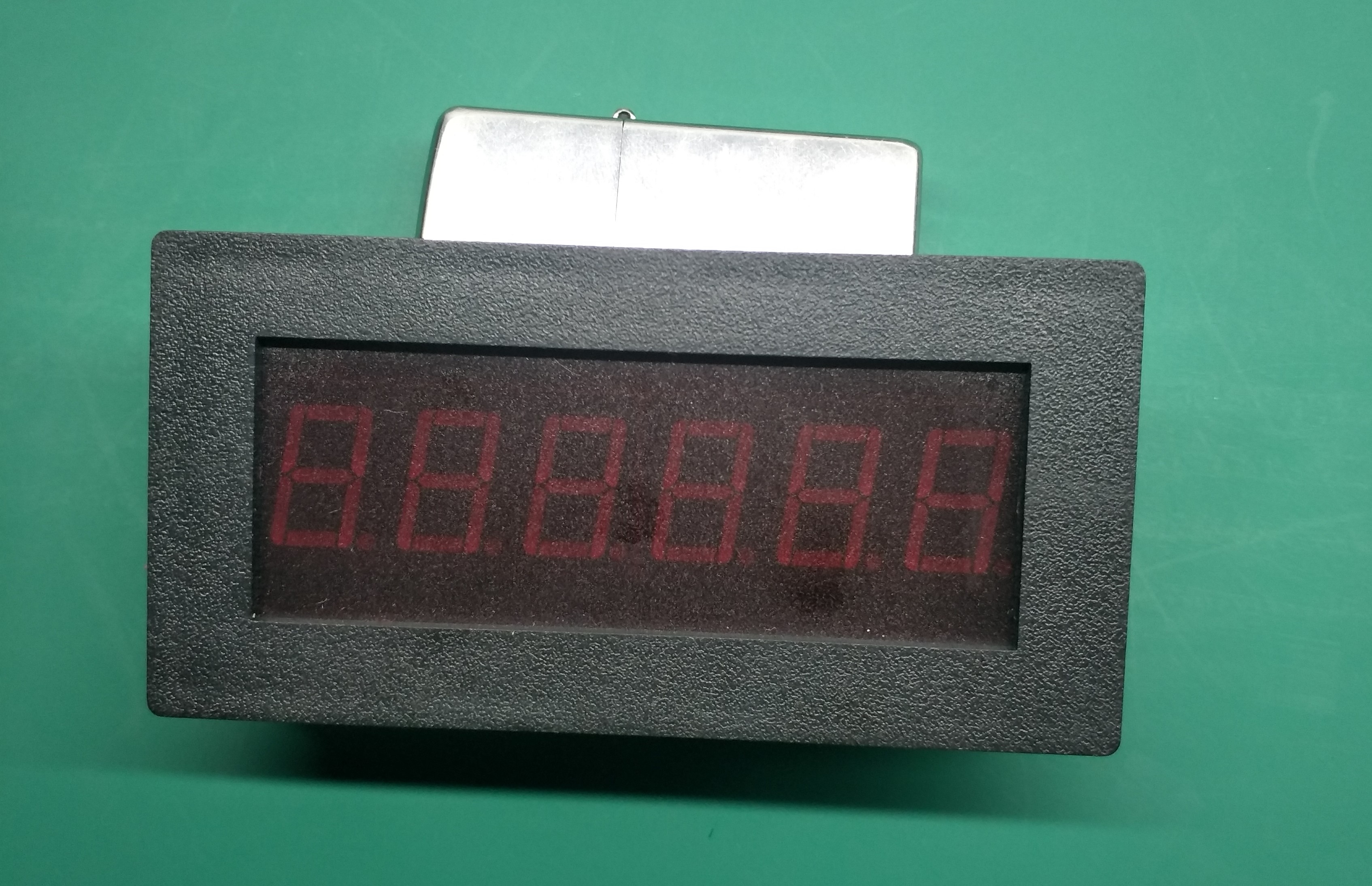

| 显示LED模块 |
| 电源：DC 7~36V |
|
|

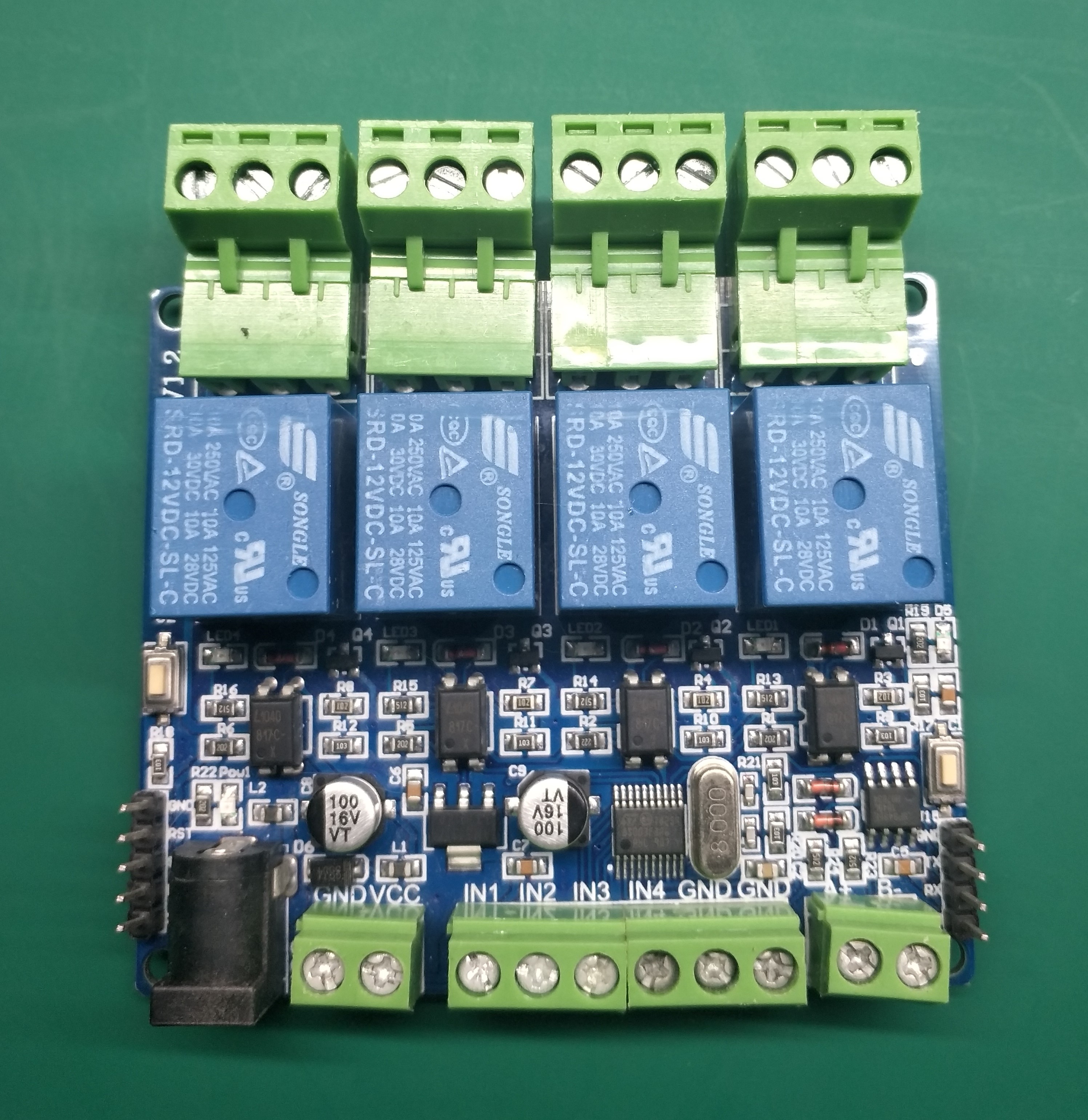

| 可编程继电器模块 |
| 电源：DC 12V |
|
|

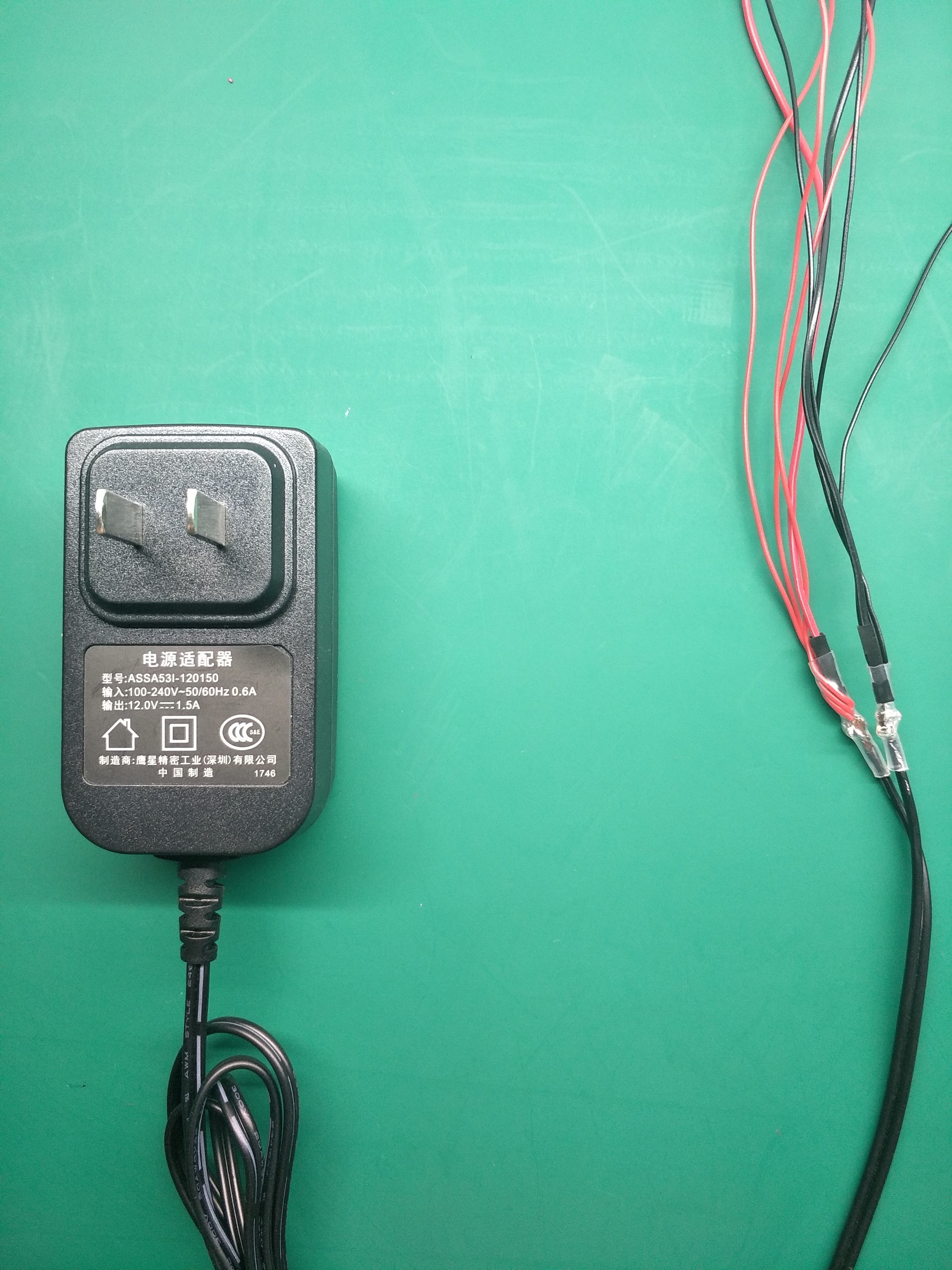

| 其他 |
| 输入：100-240V~50/60Hz 输出：12.0V/1.5A | 电压：12V 设备电流：(75+30+40+10)*（1+50%）=230mA 功率：12V*230mA=2.8W |
|
一般12V的电源适配器（电流尽量大些，500mA的都可以）都可以支撑4个设备的运行，当然更严谨的要测试软件运行状态下的电流大小，而不仅仅是通电状态下的电流大小。
-
软件测试
| 图片 | 基本参数 | 测试项 | 测试结果 | |
|---|---|---|---|---|
| 工控机 |
| Com1节点：/dev/ttyS1 Com2节点：/dev/ttyS2 | 使用厂家自带串口例程测试数据收发 | 正常 |
| 分贝采集模块 |
| RS485 Modbus-RTU协议通信 | 友善助手发送问询帧，接收分贝数据 | 正常 |
| 显示LED模块 |
| RS485 Modbus-RTU协议通信 | 友善助手发送显示数据帧，观察显示数据 | 正常 |
| 可编程继电器模块 |
| RS485 Modbus-RTU协议通信 | 友善助手发送继电器控制帧，观察继电器通断 | 正常 |
OK，设备都测试了，就开始编程实现吧。
