锐捷（十二）mpls vxn基础配置实验

一 实验拓扑

二 实验需求

• 要求R1上的1.1.1.1/32和11.11.11.11/32能通过MPLS VXN的方式实现数据通信

• R1模拟AS100,中间R2,R3,R4模拟LSP运营商为AS200，R5模拟AS300

• 要求AS100和AS200使用外部网关协议和运营商连通

• 运营商内部使用ospf实现底层igp的互通

三 实验分析

• 根据实验拓扑图可知，我们把R1模拟CE1，将R2模拟为PE1,R3模拟为P，R4模拟为PE2，R5模拟为CE2。

• 实验运营商内部的网络互通，命令起mpls ldp形成lsp（隧道解决路由黑洞）

• pe1和pe2需要设置vrf，名字随便起，rd值要不同，rt值：pe1的expeort要等于pe2的import，pe1的import要等于pe2的export，然后绑定接口。

• pe和ce之间建立BGP邻居，ce建立普通的ipv4邻居，但是pe这里要在vrf的地址族下和ce起bgp邻居

• pe和pe之间要建立vpnv4邻居

四 实验配置

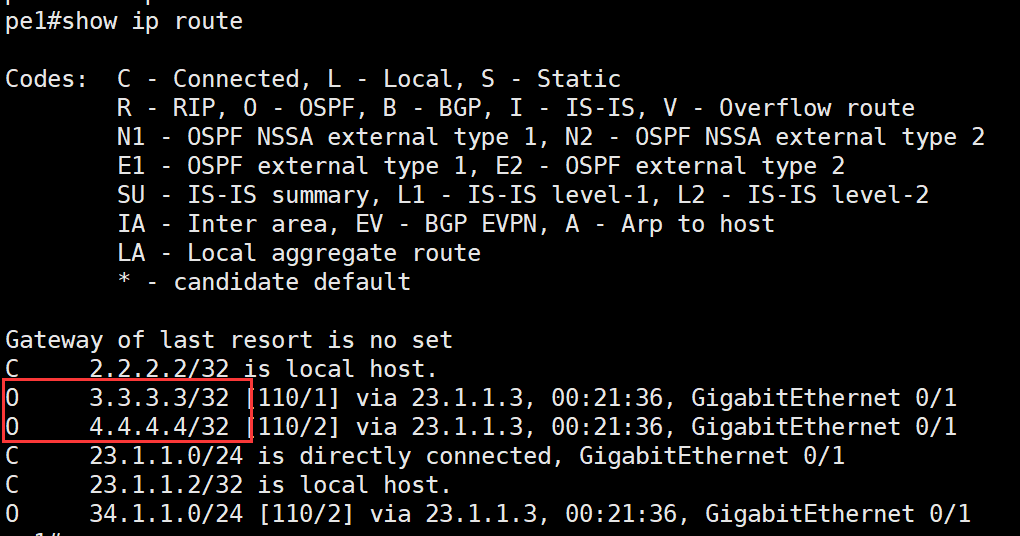

4.1配置运营商内部的igp和mpsld ldp，不再多说，参考我的其它文章

4.2配置vrf并绑定接口

注意vrf绑定接口后会清除原有配置，需要重新配置ip

R2：

pe1(config)#ip vrf vrlab
pe1(config-vrf)#show thrd 1:1route-target export 100:1route-target import 200:1
pe1(config-if-GigabitEthernet 0/0)#ip vrf forwarding vrlab//此处会清除原有的地址
pe1(config-if-GigabitEthernet 0/0)#ip address 12.1.1.2 255.255.255.0

R4：

pe2(config)#ip vrf vrlab
pe1(config-vrf)#show thrd 1:1route-target export 200:1route-target import 100:1
pe1(config-if-GigabitEthernet 0/0)#ip vrf forwarding vrlab//此处会清除原有的地址
pe1(config-if-GigabitEthernet 0/0)#ip address 34.1.1.4 255.255.255.0

4.3pe和ce之间建立BGP邻居

R1：

ce1(config)#router bgp 100
ce1(config-router)#neighbor 12.1.1.2 remote-as 200
ce1(config-router)#network 1.1.1.1 mask 255.255.255.255
ce1(config-router)#network 11.11.11.11 mask 255.255.255.255

R2：

pe1(config)#router bgp 200
pe1(config-router)#address-family ipv4 vrf vrlab
pe1(config-router-af)#neighbor 12.1.1.1 remote-as 100

此时可以查看路由1.1.1.1/32，11.11.11.11/32是否传递到PE，注意路由进入运营商后，不再是普通的ipv4路由，而是bgp vpnv4路由!!!

查看命令pe1(config-router)#show bgp vpnv4 unicast all

此时PE2和CE2配置相同，不再多说，注意PE2的vrf的expeort和import要和PE1相反对应

4.4 PE和PE之间建立VPNV4邻居

注意要在bgp vpnv4地址组下建立邻居

R2：

pe1(config)#router bgp 200
pe1(config-router)#address-family vpnv4
pe1(config-router-af)#neighbor 4.4.4.4 remote-as 200
pe1(config-router-af)#neighbor 4.4.4.4 update-source lo0

R4：

pe2(config)#router bgp 200
pe2(config-router)#address-family vpnv4
pe2(config-router-af)#neighbor 2.2.2.2 remote-as 200
pe2(config-router-af)#neighbor 2.2.2.2 update-source lo0

可以查看PE之间的邻居建立状态

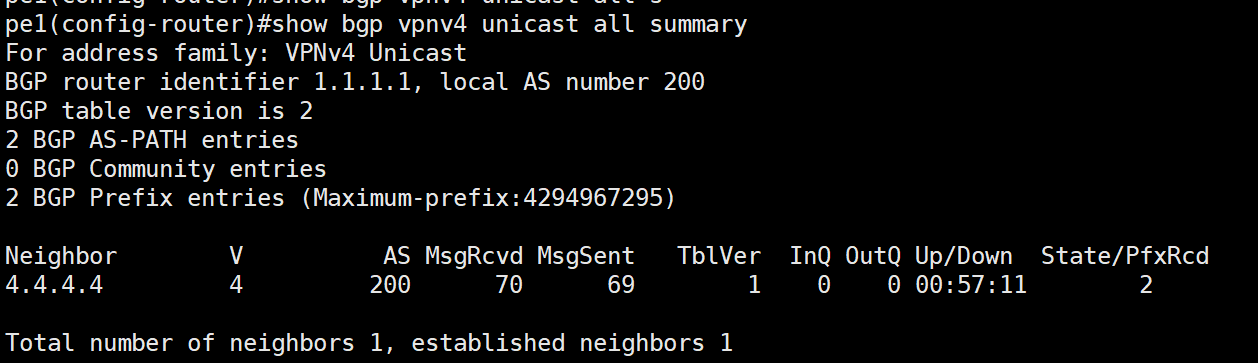

查看命令pe1(config-router)#show bgp vpnv4 unicast all summary

此时路由已经传递给RE2，同时传递给了CE2

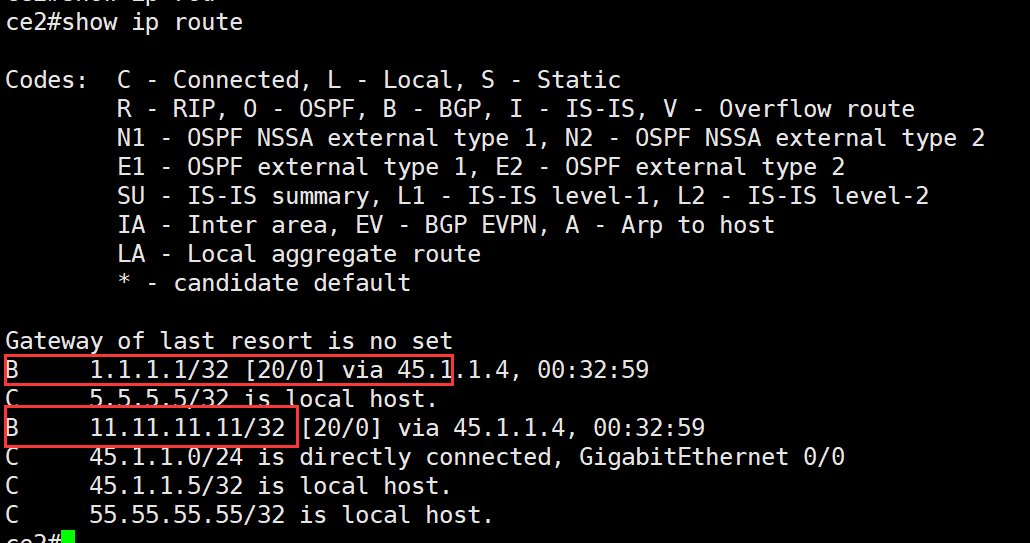

实验效果：

ping测试：

这里pe和ce之间使用bgp建立邻居的，还可以用ospf，用ospf的时候需要注意的是要在vrf实例下的ospf和ce建立邻居，然后要和bgp进行双向引入

例：

pe1(config)#router ospf 1 vrf vrlab
pe1(config-router)#network 12.1.1.2 0.0.0.0 area 0
pe1(config-router)#redistribute bgp subnets
pe1(config)#router bgp 200
pe1(config-router)#address-family ipv4 vrf vrlab
pe1(config-router-af)#redistribute ospf 1
