前言

本文介绍CST中材料的调用、创建及类型介绍。

关键词：材料类型，材料调用，材料创建

1. 材料类型介绍：Material Type

PEC：完美（无损）电导体；

Normal：具有相对介电常数ε和相对磁导率μ的介质材料；

Anisotropic：与Normal的材料类型一致，不过支持各向异性材料设置Epsilon (x/y/z) / Mu (x/y/z)；

Lossy metal：有损电导体；

Lossy metal temp. dep.：温变有损导体，用于热耦合仿真；

Corrugated wall：用于波纹壁结构的材料(不适用于LF求解)；

Ohmic sheet：对Sheet设置的特定阻抗材料(不适用于LF求解)；

Surface impedance (table)：表面阻抗随频率变化 (不适用于LF求解)；

Thin panel: 由各种材料堆叠而成的叠层材料(不适用于LF求解)；

Perforations: 用于定义金属丝网、通风孔材料(不适用于LF求解)；

Shielded cable: 屏蔽线缆材料，可定义转移阻抗(只能用于TLM求解器，不适用于LF求解)；

Temp. dependent：温变材料，用于热耦合仿真；

2. 已有材料调用：Load from Library

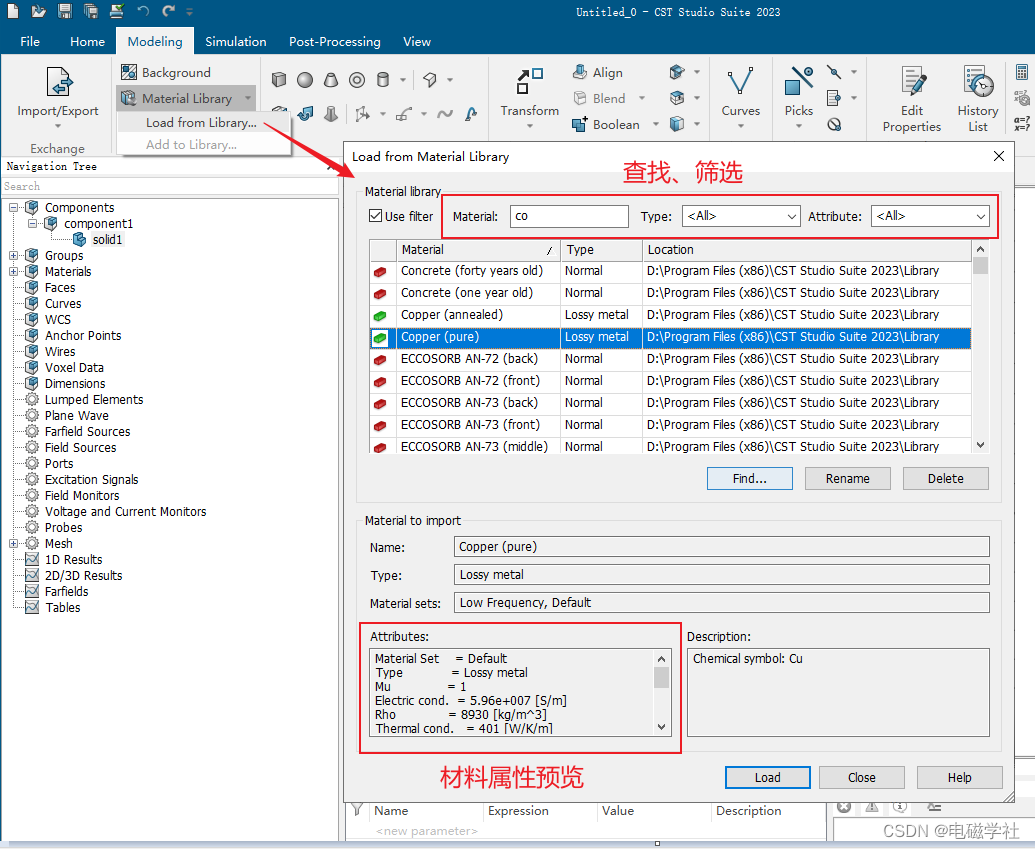

模型建好后，需要对模型赋材料属性。如果是常用的材料属性，可以通过Material Library > Load from Library进行调用，在调用框内可以通过Filter功能对材料的名称、类型等进行筛选；

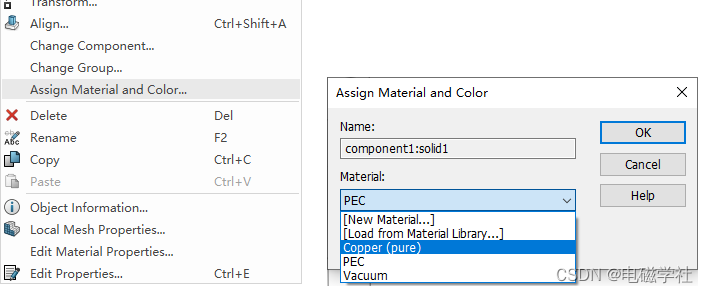

对于本工程内已经调用过的材料，若要二次调用可以右击Assign Material进行快速使用；

3. 新材料创建：New Material

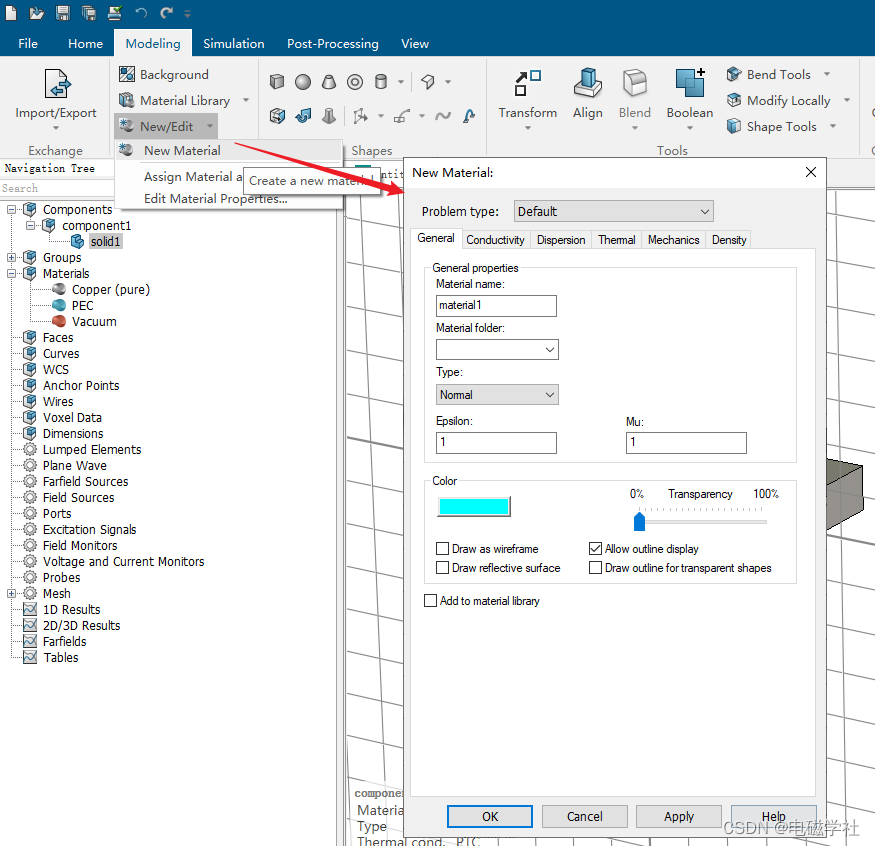

如果是当前库内没有的材料，可以通过New Material进行新材料的创建，一般常用的就三种Material Type：PEC为无损电导体，Normal为介质材料，Lossy Metal为有损电导体。

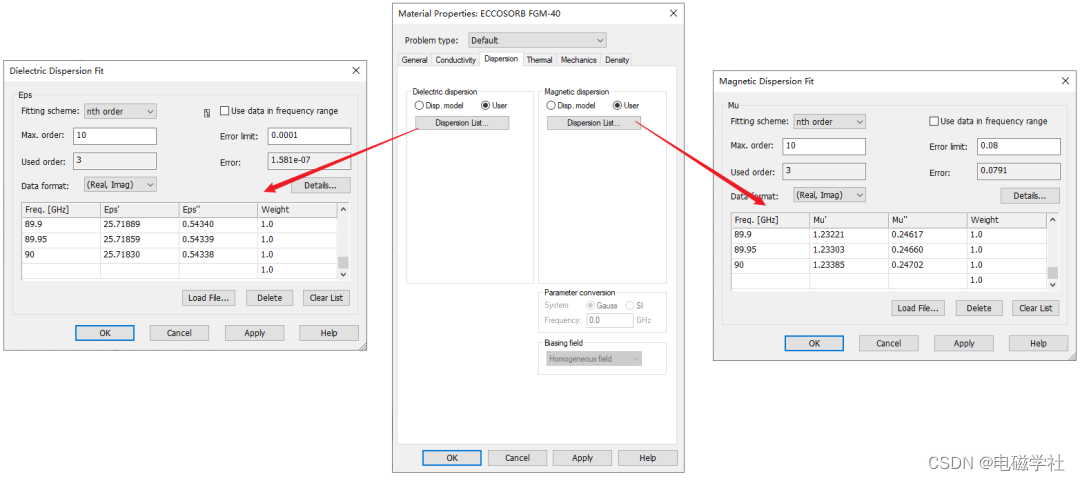

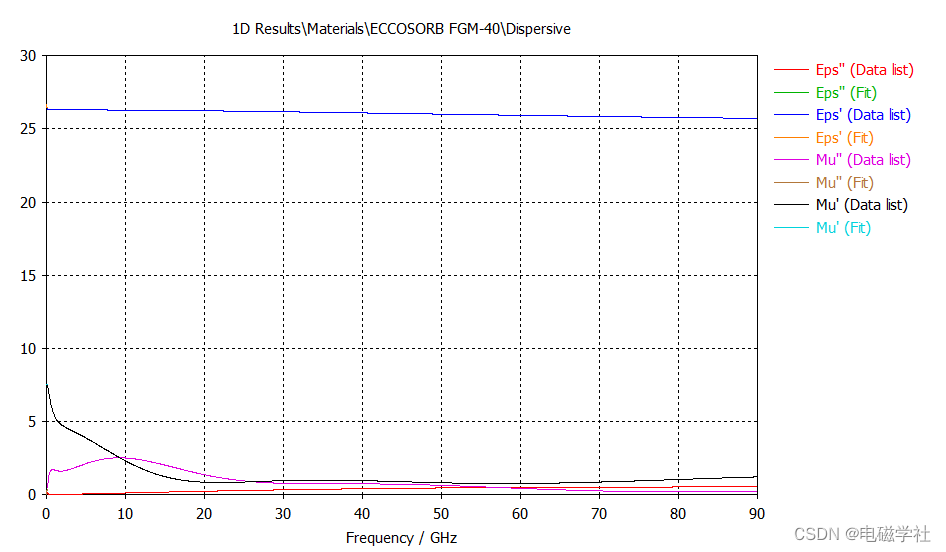

对于一些ε、μ随频率变化的介质材料，也可以通过自定义设置，以下为吸波材料设置，相应的曲线参数可以由厂家提供并导入使用；
