编码器相关知识

图片来之https://blog.csdn.net/zhuoqingjoking97298/article/details/104133753

1. 什么是旋编的分辨率

分辨率又称位数、脉冲数、几线制（绝对型编码器中会有此称呼），对于增量型编码器而言就是轴旋转一圈编码器输出的脉冲个数；对于绝对型编码器来说，则相当于把一圈360°等分成多少份，例如分辨率是256P/R，则等于把一圈360°等分成了256，每旋转1.4°左右输出一个码值。分辨率的单位是P/R。

2. 输出相

增量型指输出信号数。包括1相型（A相）、2相型（A相、B相）、3相（A相、B相、Z相）。Z相输出1次即输出1次原点用的信号。

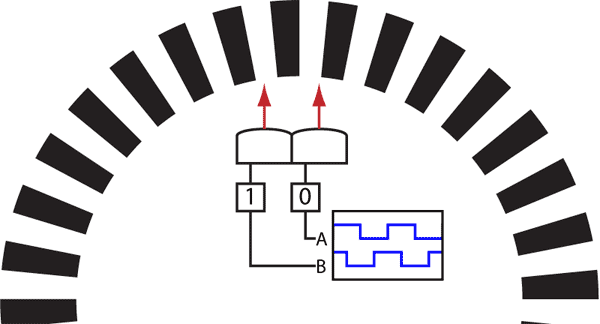

3. 输出相位差

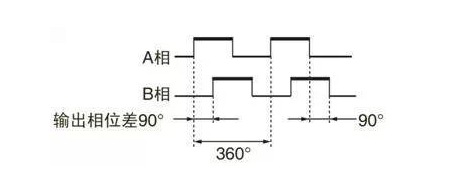

轴旋转时，将A相、B相各信号相互间上升或下降中的时间偏移量与信号1周期时间的比，或者用电气角表示信号1周期为360°。

A相、B相用电气角表示为90°的相位差。

4. CW/CCW

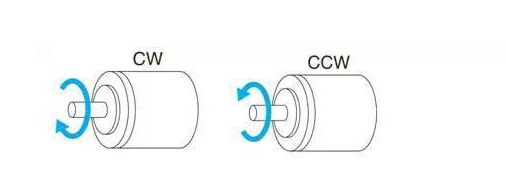

CW即顺时针旋转（Clock Wise）的方向，如下图所示。在这个旋转方向中，通常增量型为A相比B相先进行相位输出，绝对型为代码增加方向

与CW反方向旋转时为CCW （Counter Clock Wise），如下图所示。在这个旋转方向中，通常增量型为B相比A相先进行相位输出，绝对型为代码减少方向。

5. 旋转编码器的输出形式集电极开路输出、电压输出、互补输出和线性驱动输出的区别是什么？

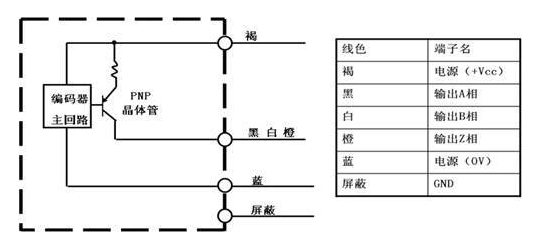

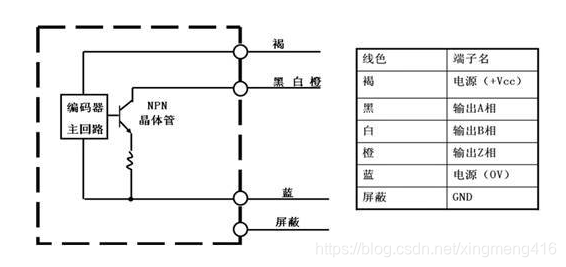

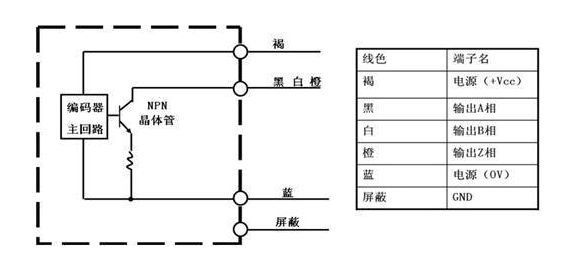

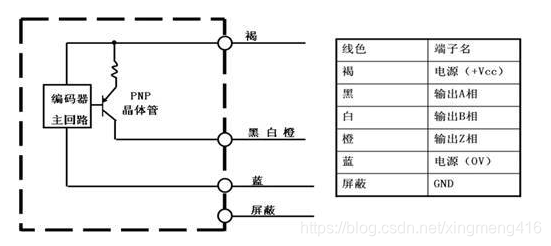

集电极开路输出是以输出电路的晶体管发射极作为公共端，并且集电极悬空的输出电路。一般分为NPN集电极开路输出和PNP集电极开路输出。

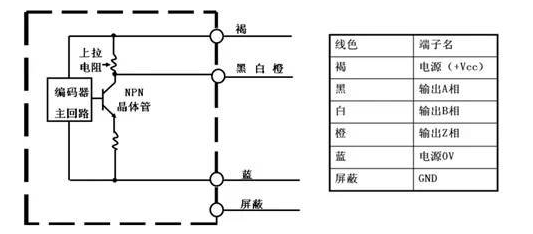

电压输出是在集电极开路输出的电路基础上，在电源间和集电极之间接了一个上拉电阻，使得集电极和电源之间能有一个稳定的电压状态。

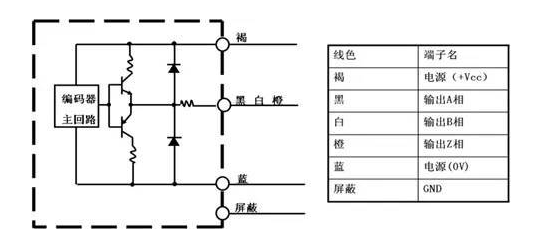

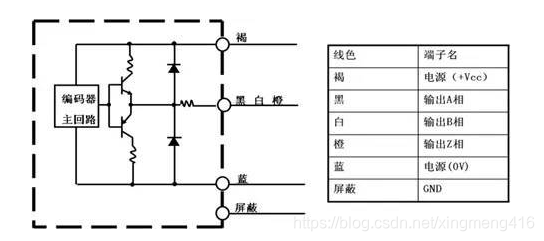

互补输出是输出上具备NPN和PNP两种输出晶体管的输出电路。根据输出信号的[H]、[L]，2个输出晶体管交互进行[ON]、[OFF]动作，比集电极开路输出的电路传输距离能稍远，也可与集电极开路输入机器（NPN、PNP）连接。输出电路见图4。

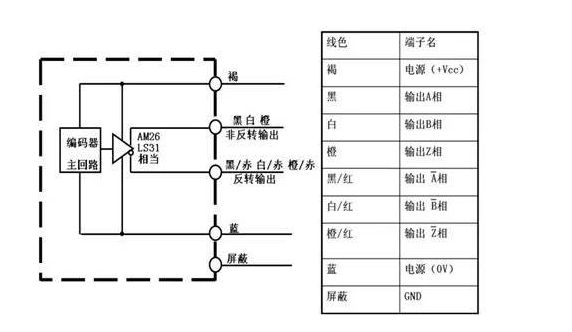

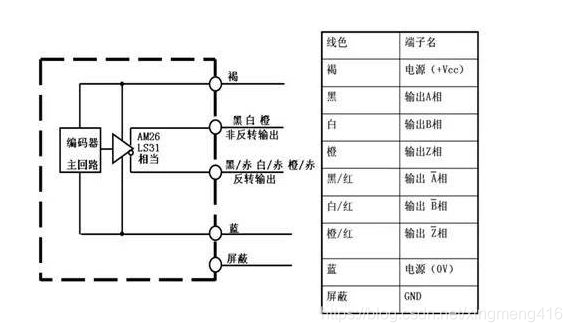

线性驱动输出是采用RS-422标准，用AM26LS31芯片应用于高速、长距离数据传输的输出模式。信号以差分形式输出，因此抗干扰能力更强。输出信号需专门能接收线性驱动输出的设备才能接收。输出电路见图5。
