WinCCV7.5 笔记1-软件界面介绍及工具基本使用

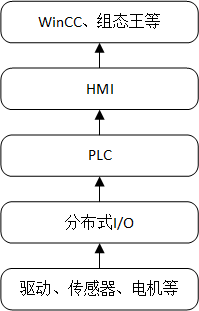

一、 解剖工控路线

HMI 触摸屏存储空间有限，遇到大型工业控制现场时，无法满足多控制画面需求。因此需要WinCC 建立在电脑或者服务器上。

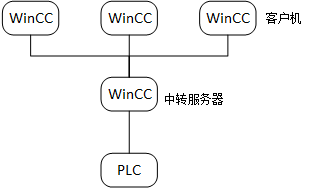

二、 WinCC 组态系统架构模式

1 单站（单用户）（小型）

2 多用户（中小型）

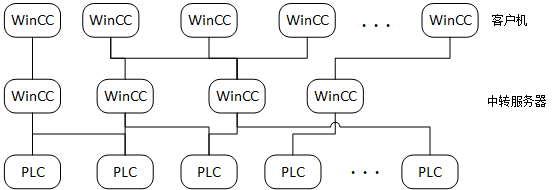

3 分布式（大型）

三、 WinCC可以和哪些玩意儿通讯

四、 WinCC 软件界面介绍

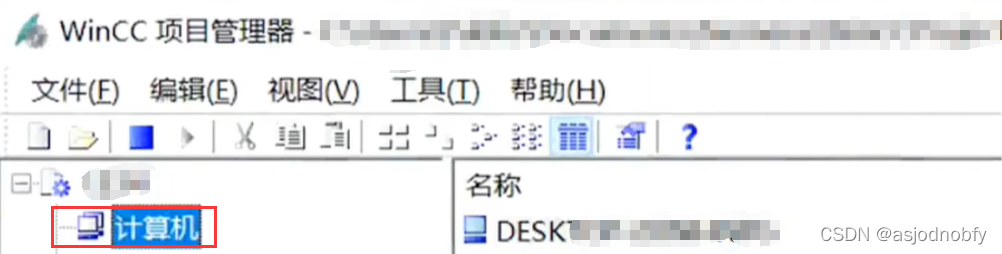

1 计算机

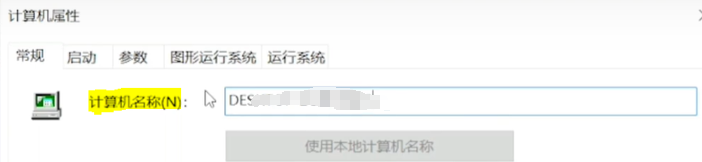

在属性中，可以查看到本机名称：

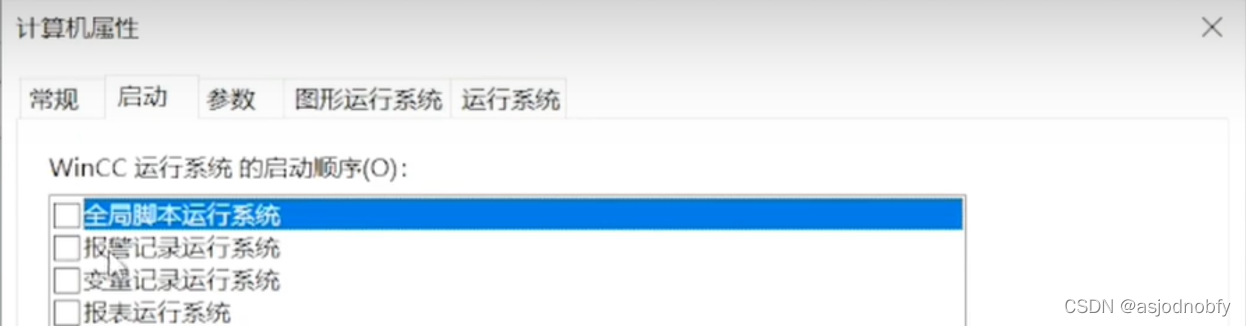

和各种运行系统：（需要时再勾选）
以报警记录运行系统为例，如果没有勾选，即使报警程序都设定好了也不会报警。

补充：属性中的最后一栏“运行系统”一般不需要做任何改动。

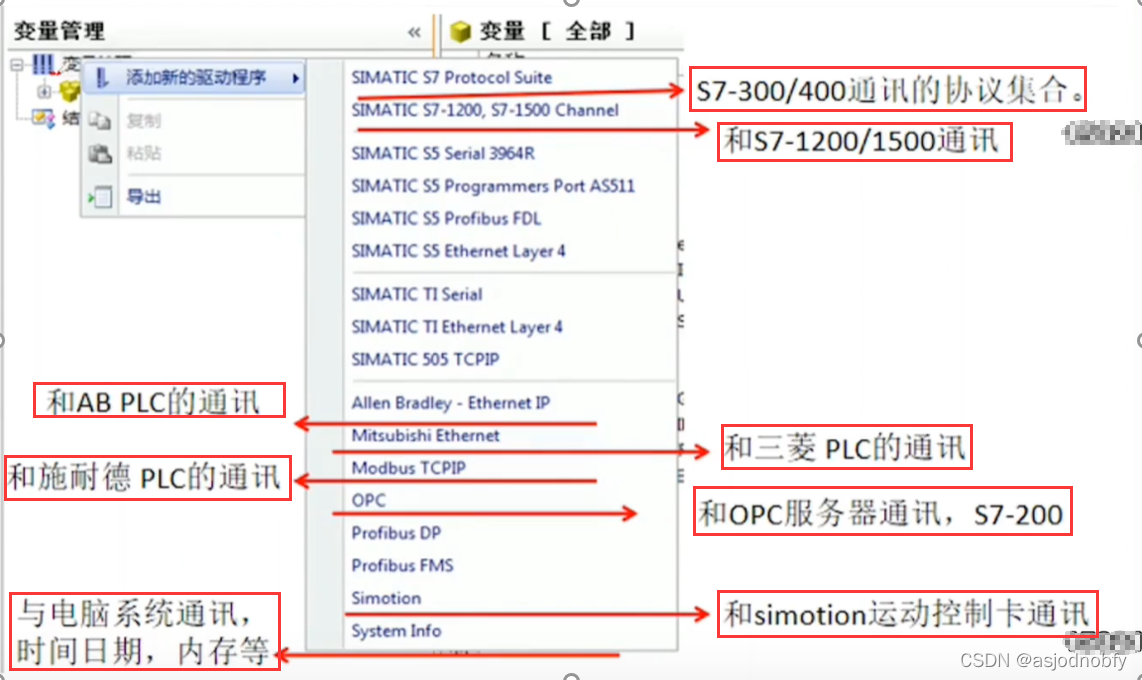

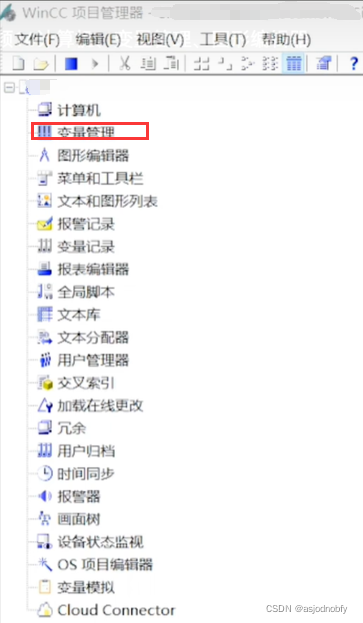

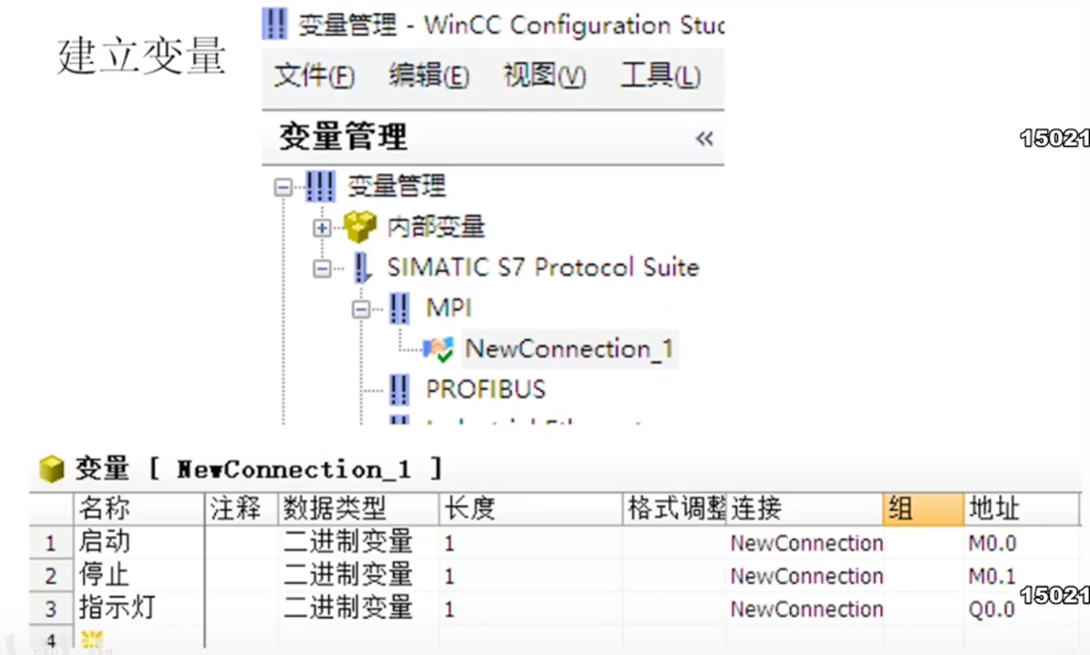

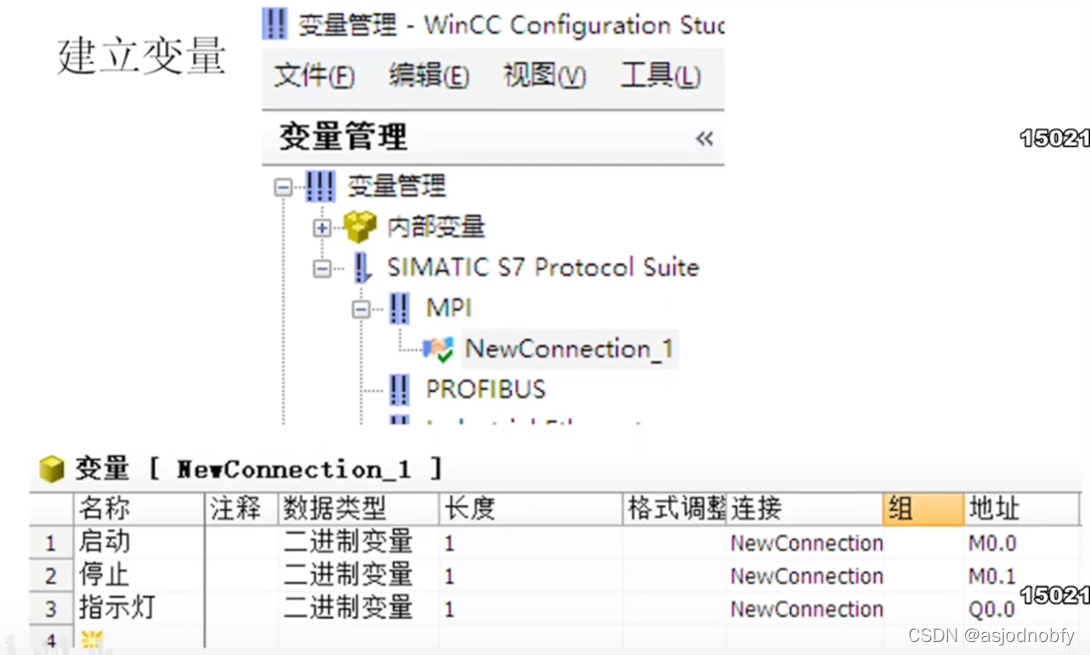

2 变量管理

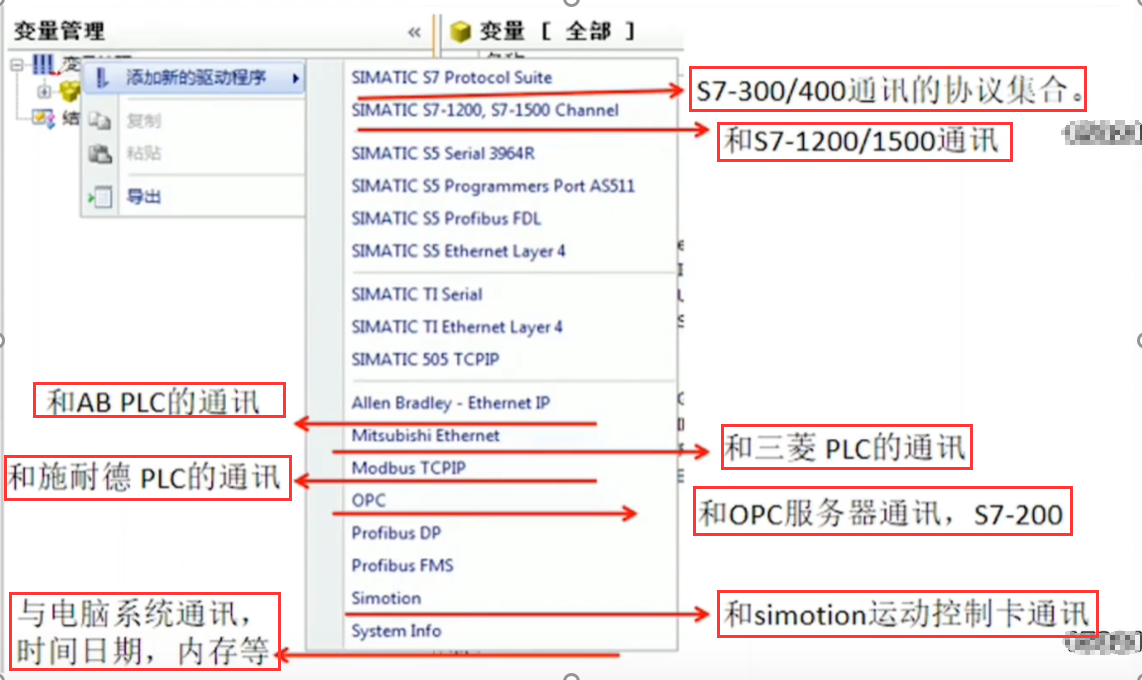

用来建立和其他PLC的连接和变量的建立，相当于一个外交官。
与不同的设备连接，用不同的驱动。
针对PLC上的变量，即需要控制和监控的数据叫做变量。

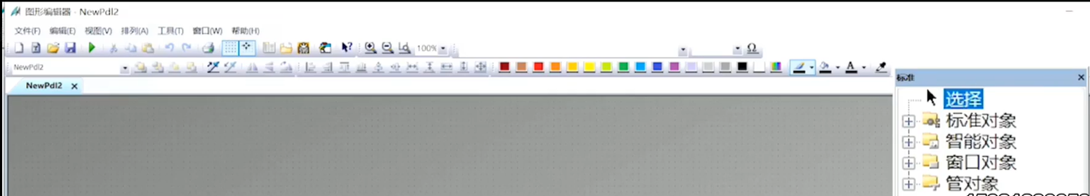

3 图形编辑器

制作画面，在画面上显示数据、电机、水泵、阀门数据等。最后项目运行起来，操作与监控都会在图形编辑器上。

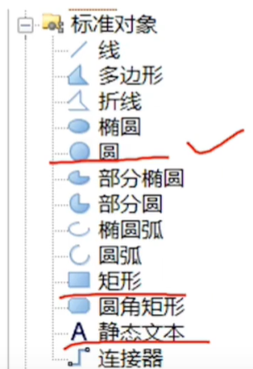

3.1 标准对象

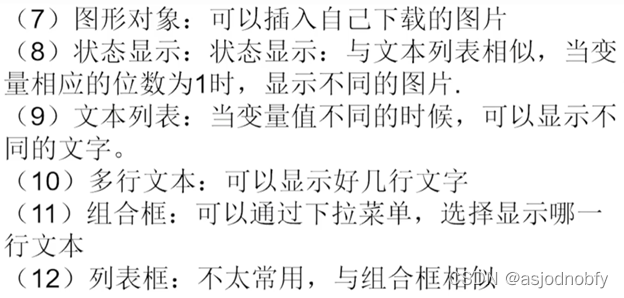

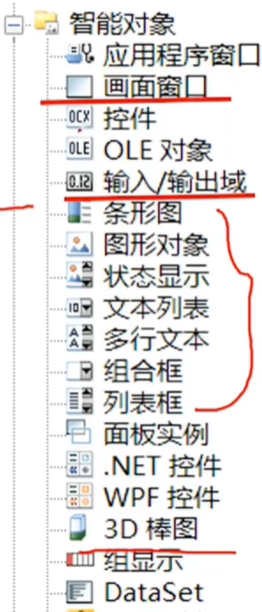

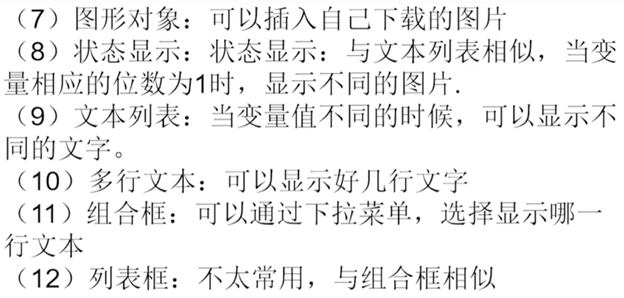

3.2 智能对象

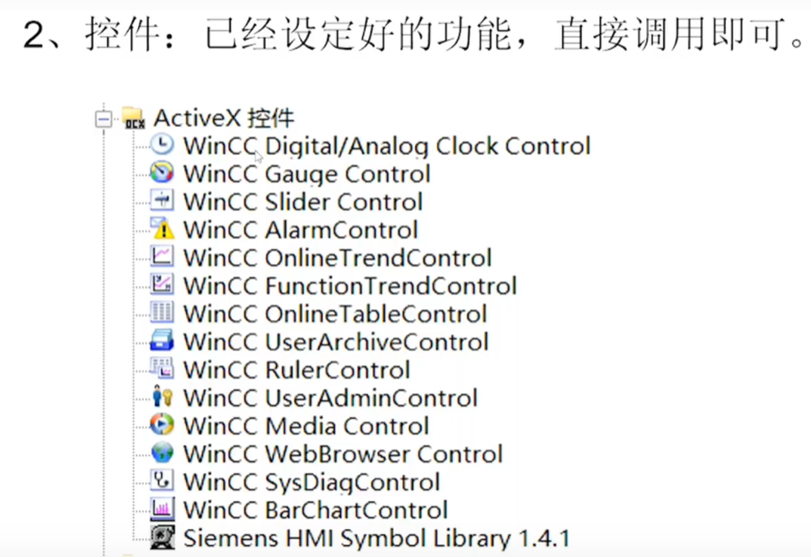

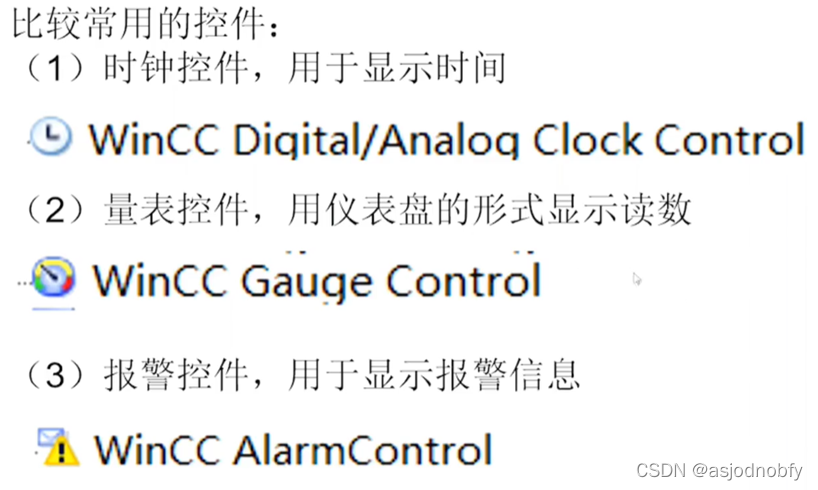

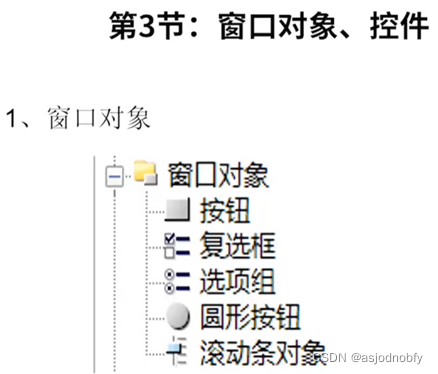

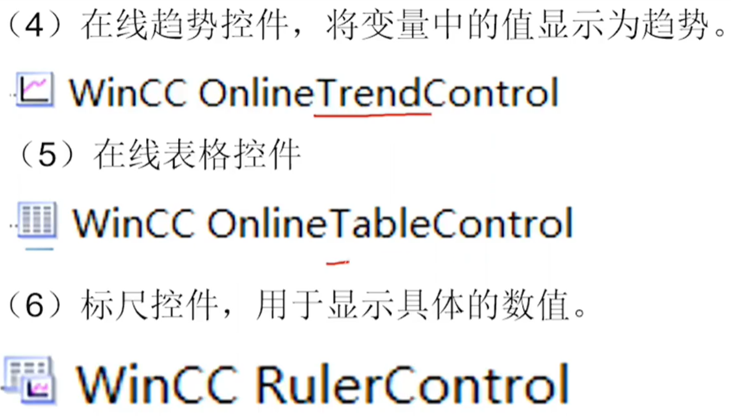

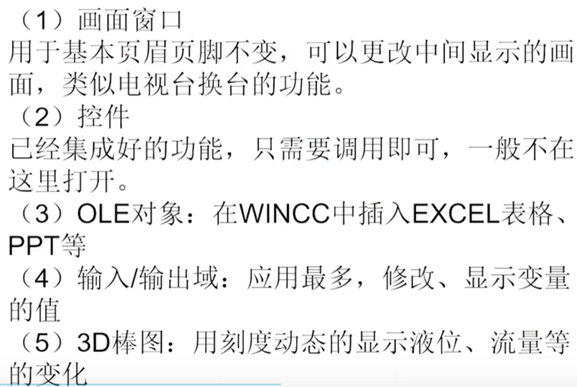

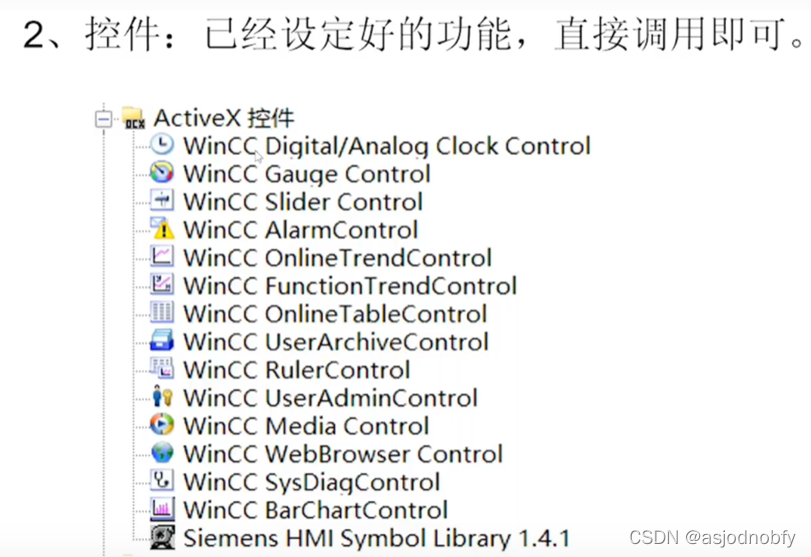

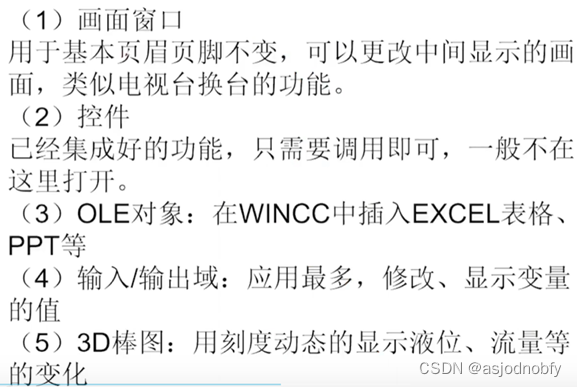

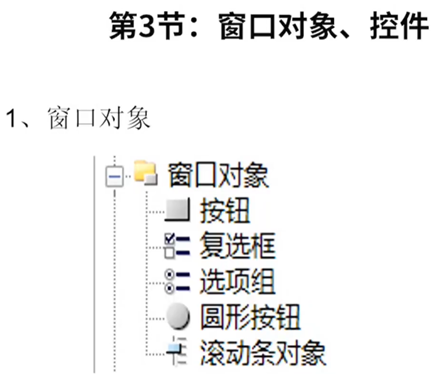

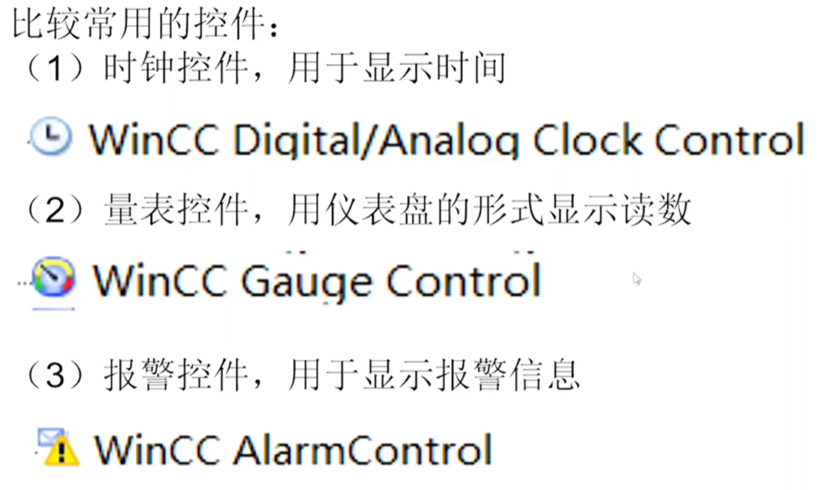

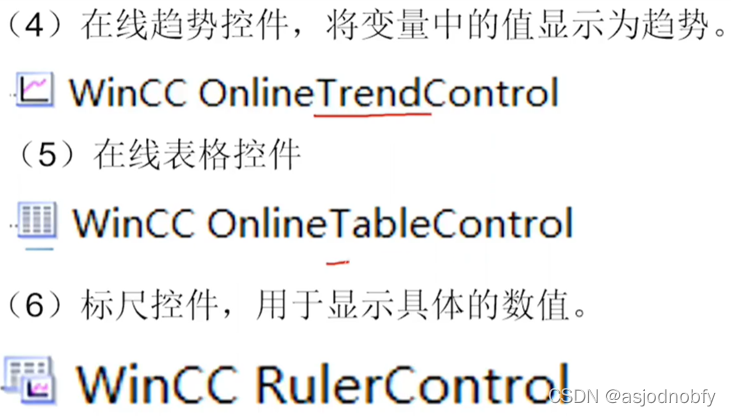

3.3 窗口对象、控件

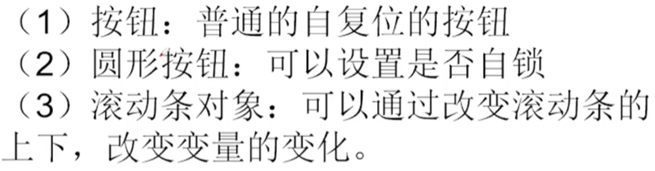

普通按钮：按1松0
圆形按钮：自锁：按一下1，再按一下0

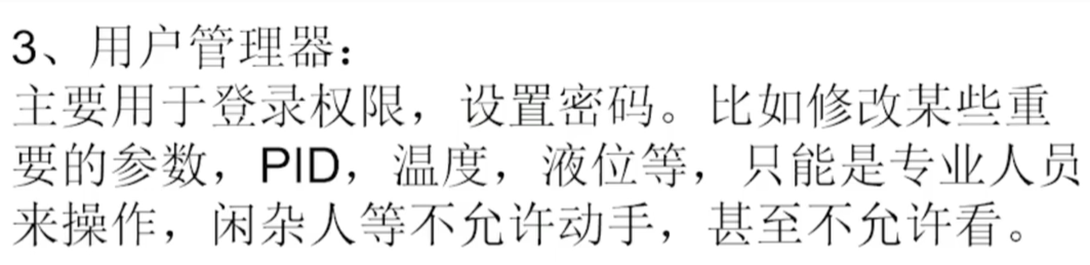

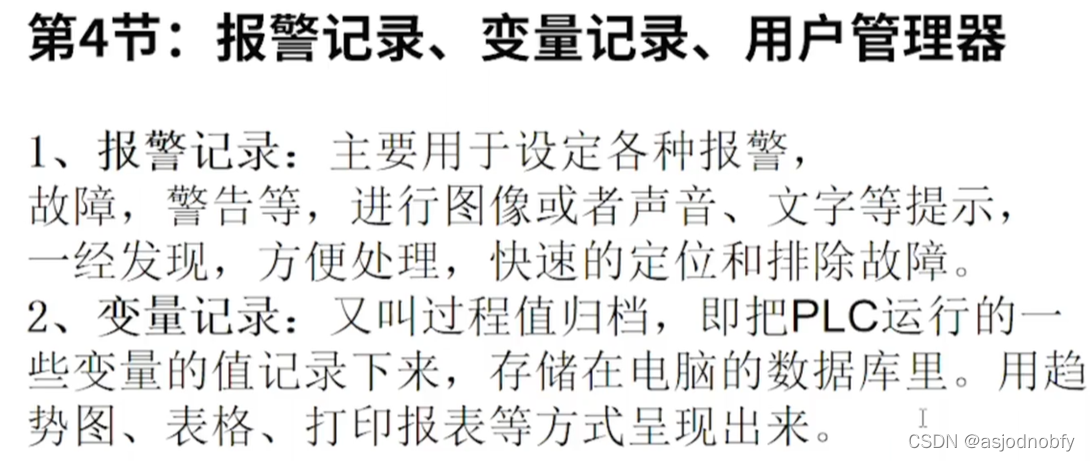

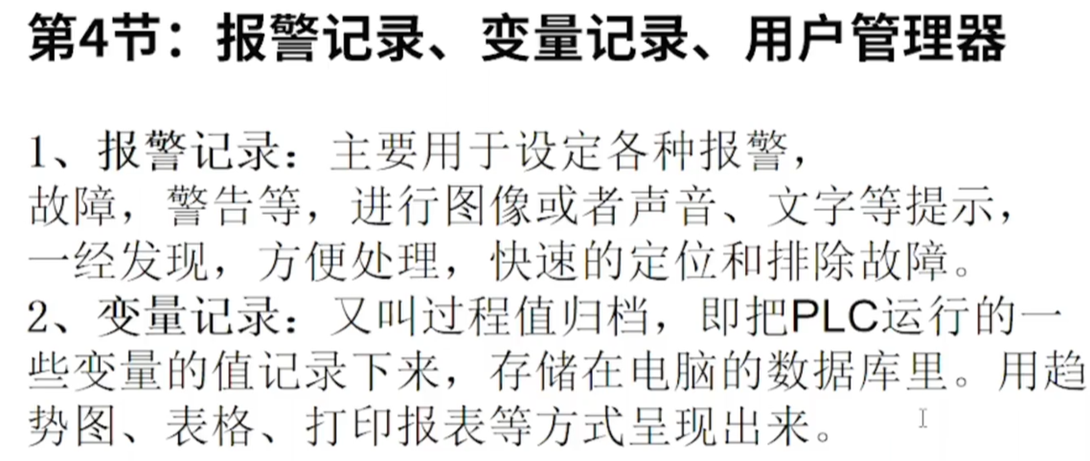

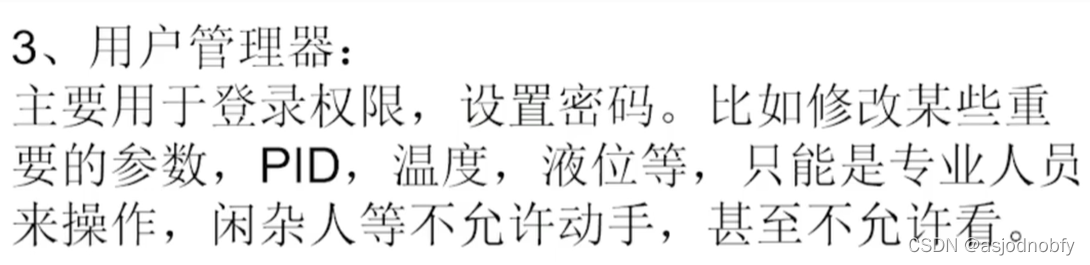

4 报警记录、变量记录、用户管理器

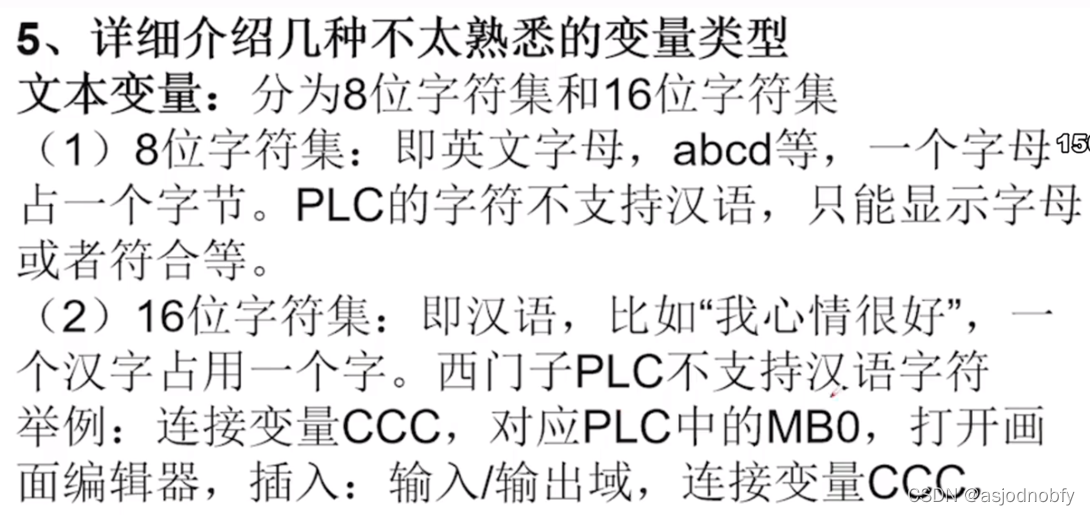

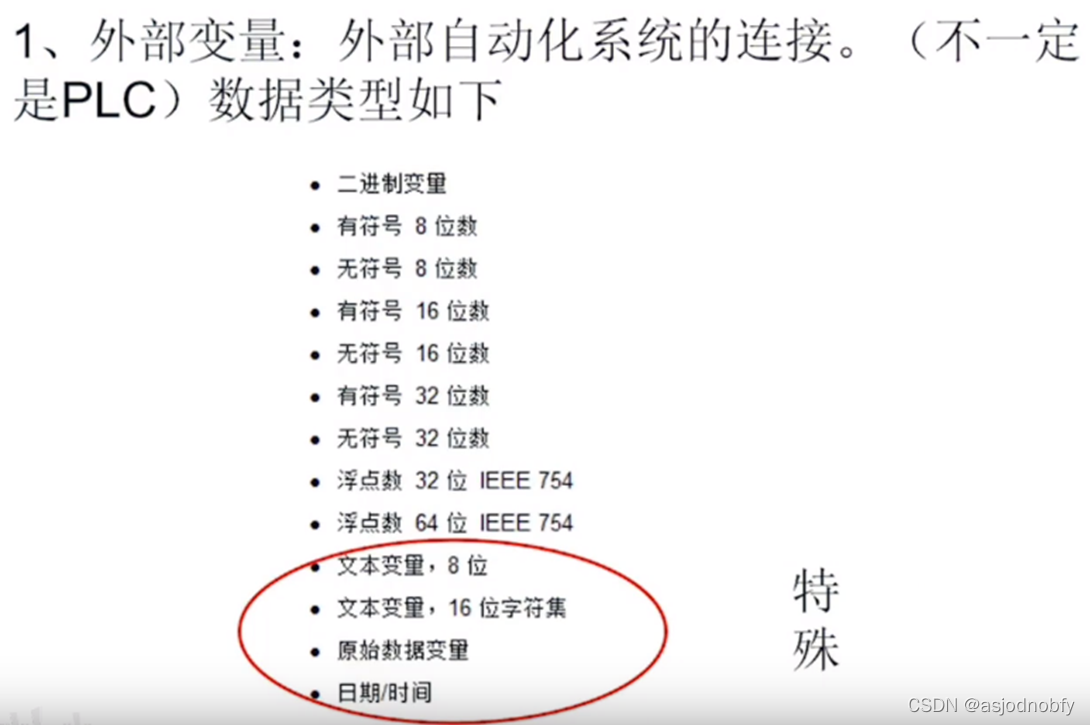

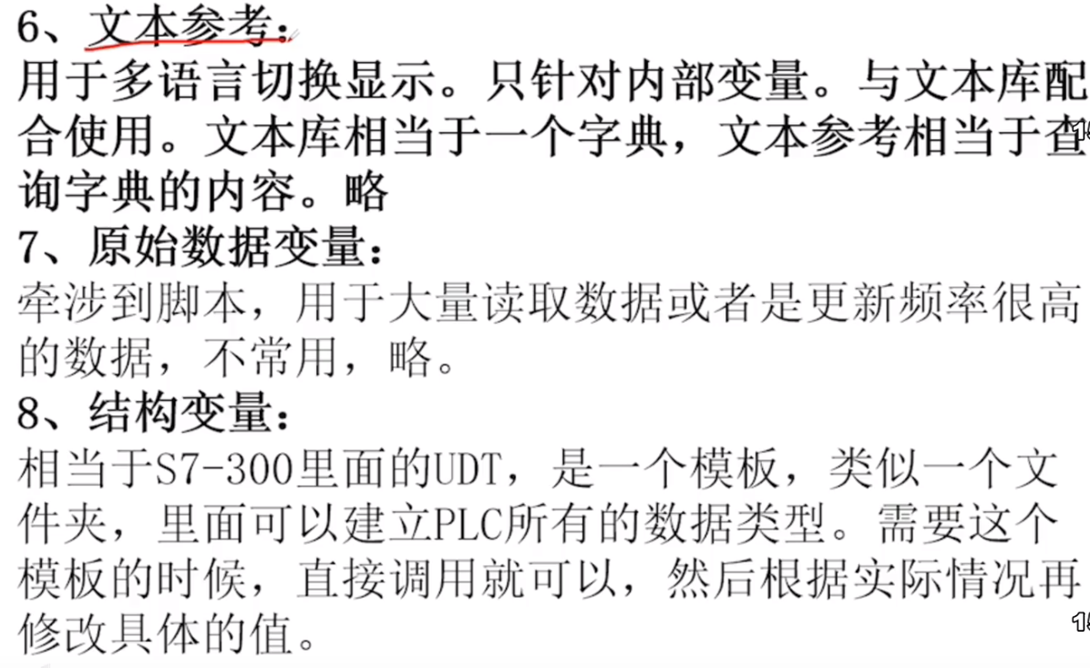

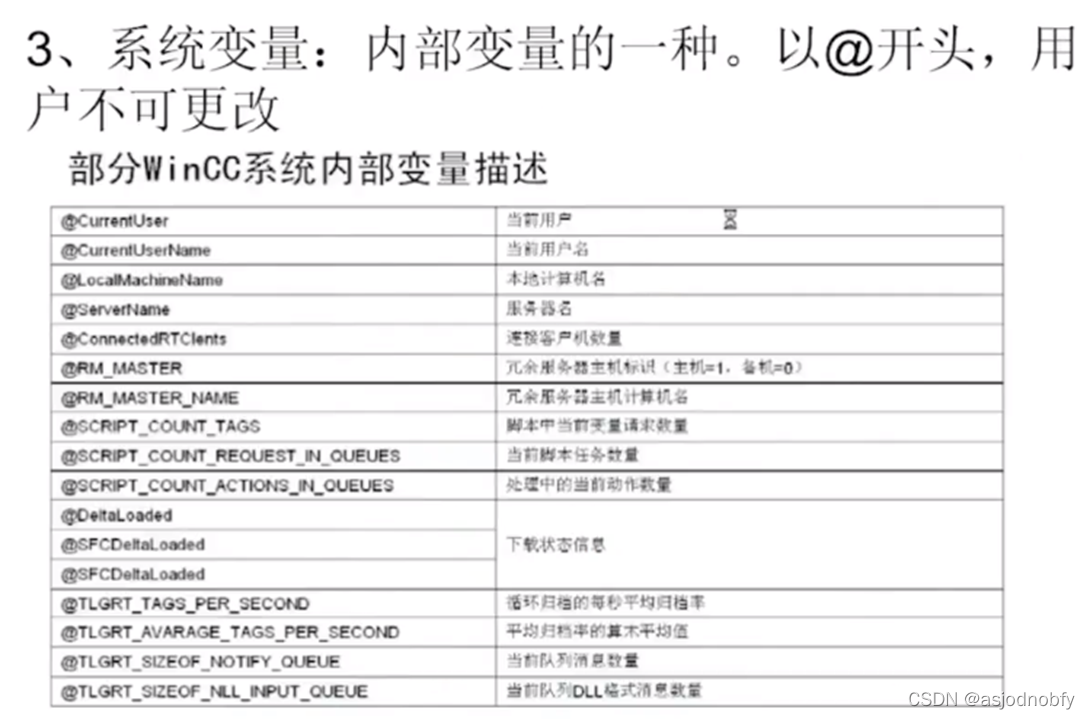

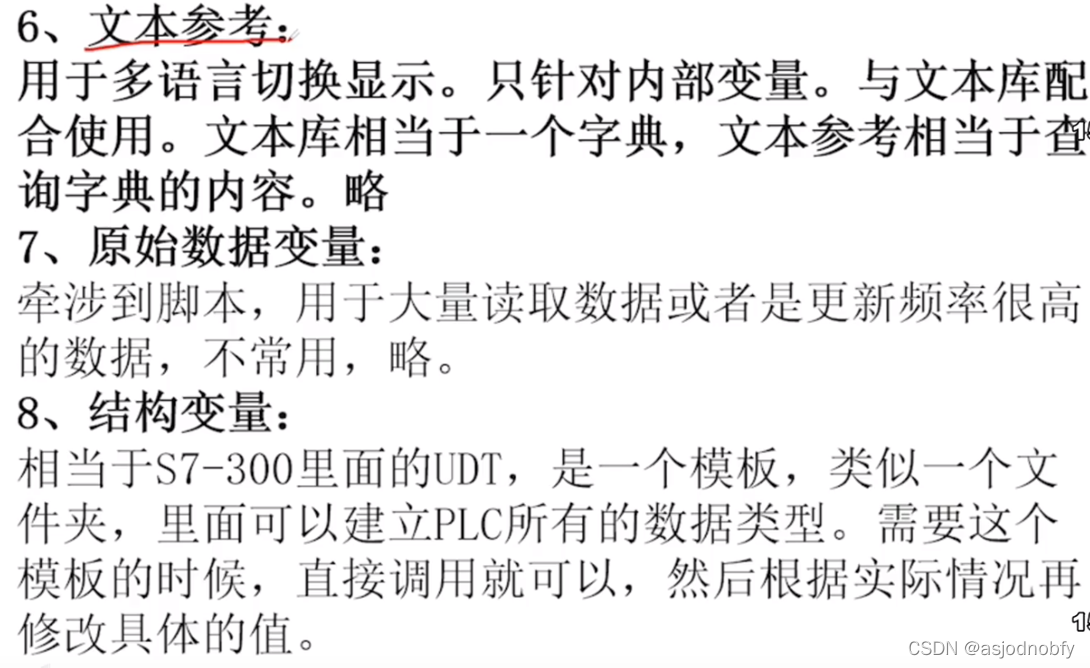

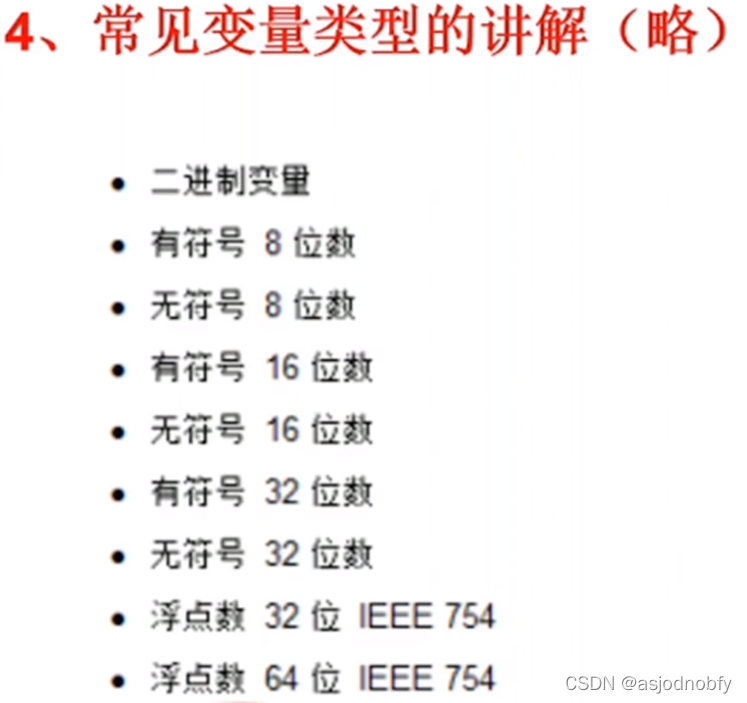

五、 什么是外部变量和内部变量（第18 19 集）

例如,PLC中的温度数据就是外部变量

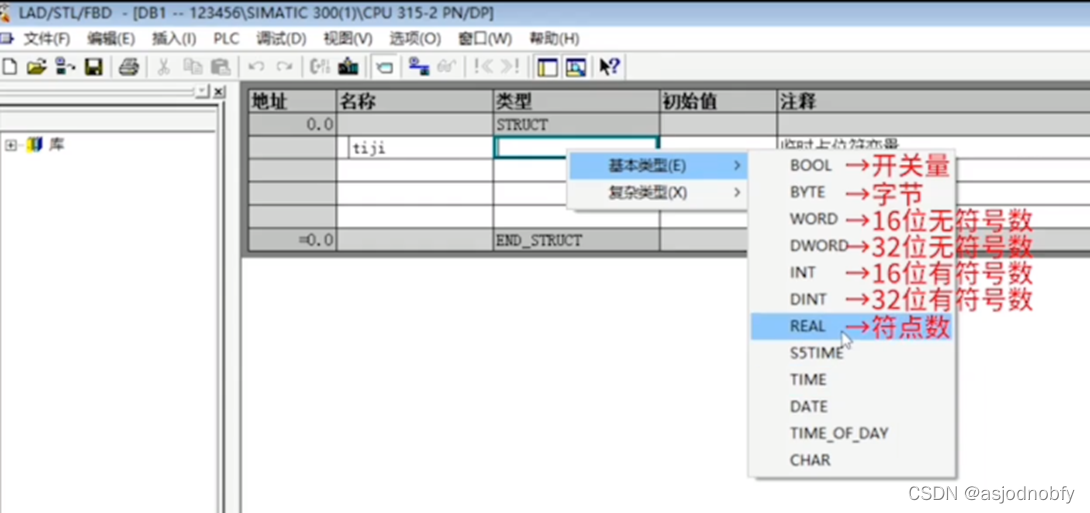

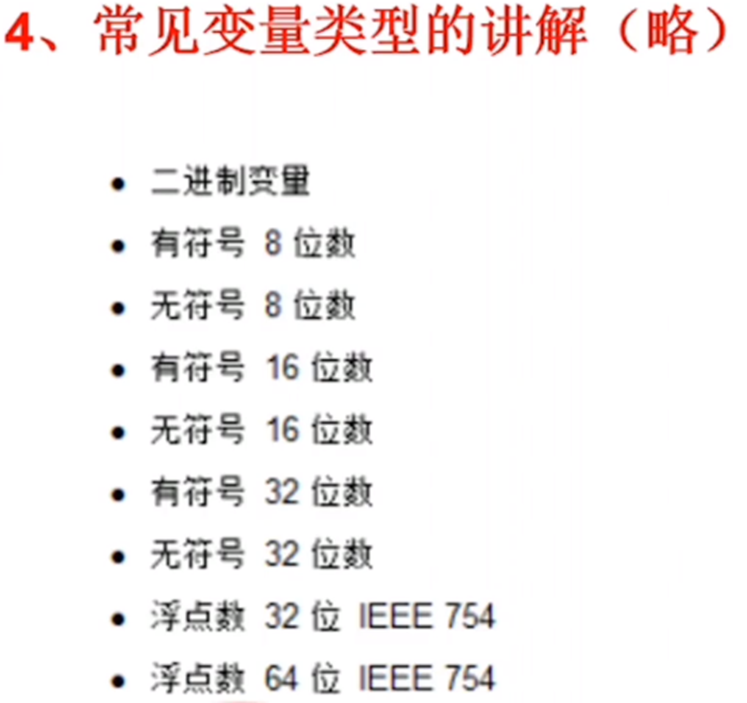

• 二进制变量（bool量，1位）只有 0 或 1 ，如按钮
• 8位 （1字节）：有符号：-128~127；无符号：0至255
• 16位（1字）：有符号：-32768~32767；无符号：0至65535
• 32位（1D）：以此类推有符号和无符号；浮点数也是32位的

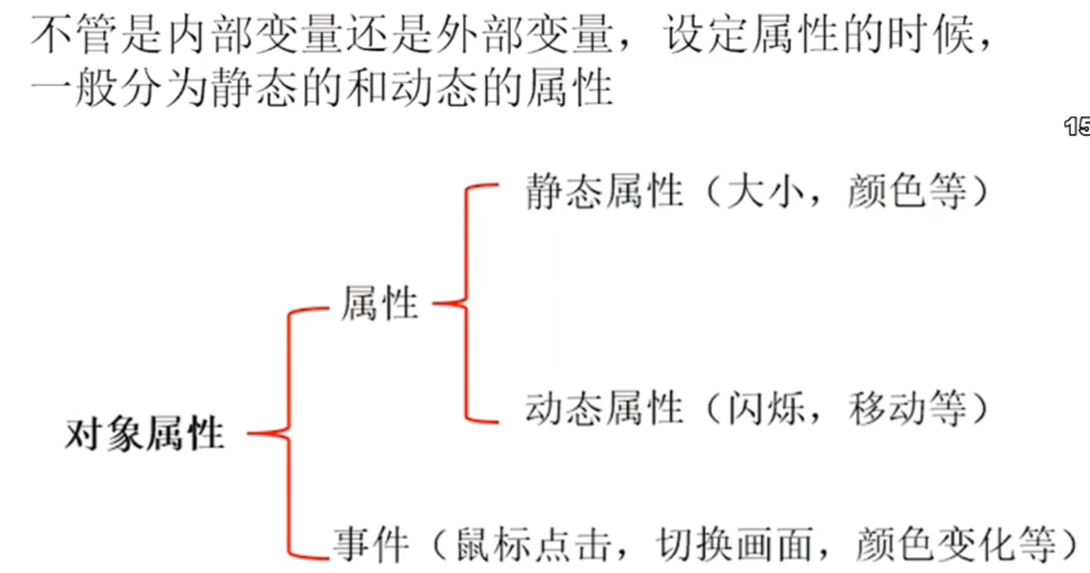

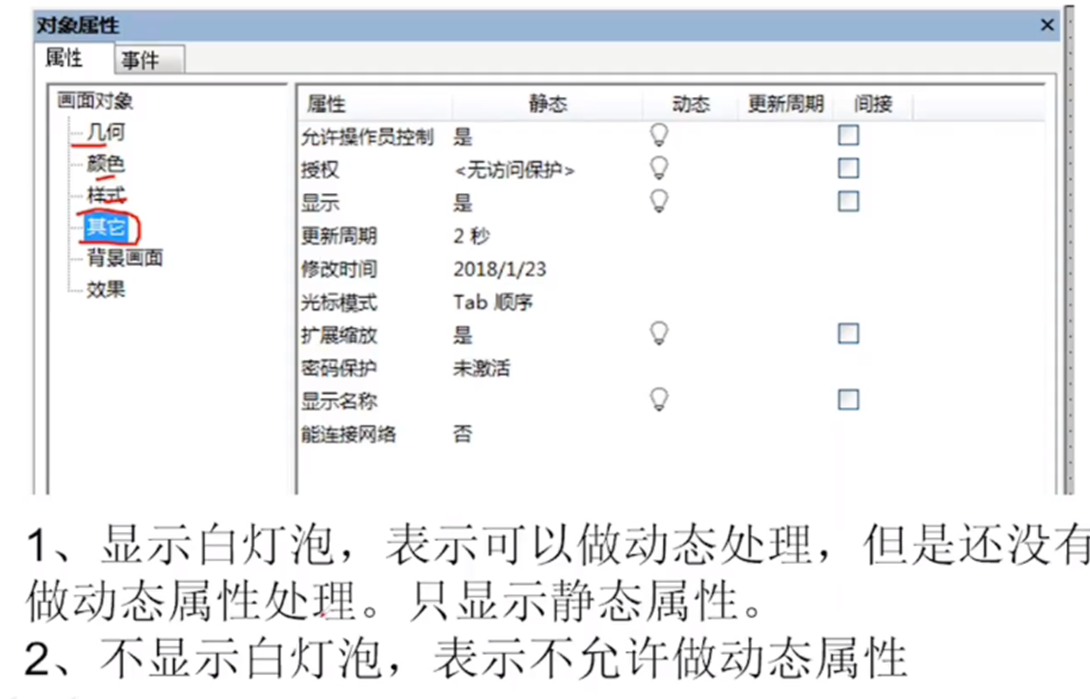

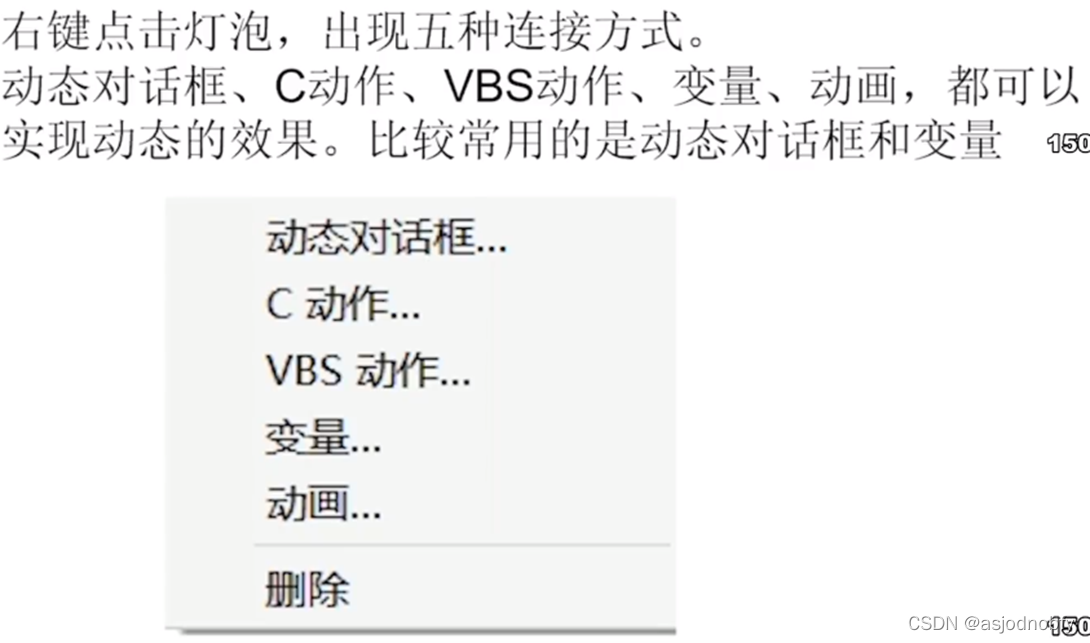

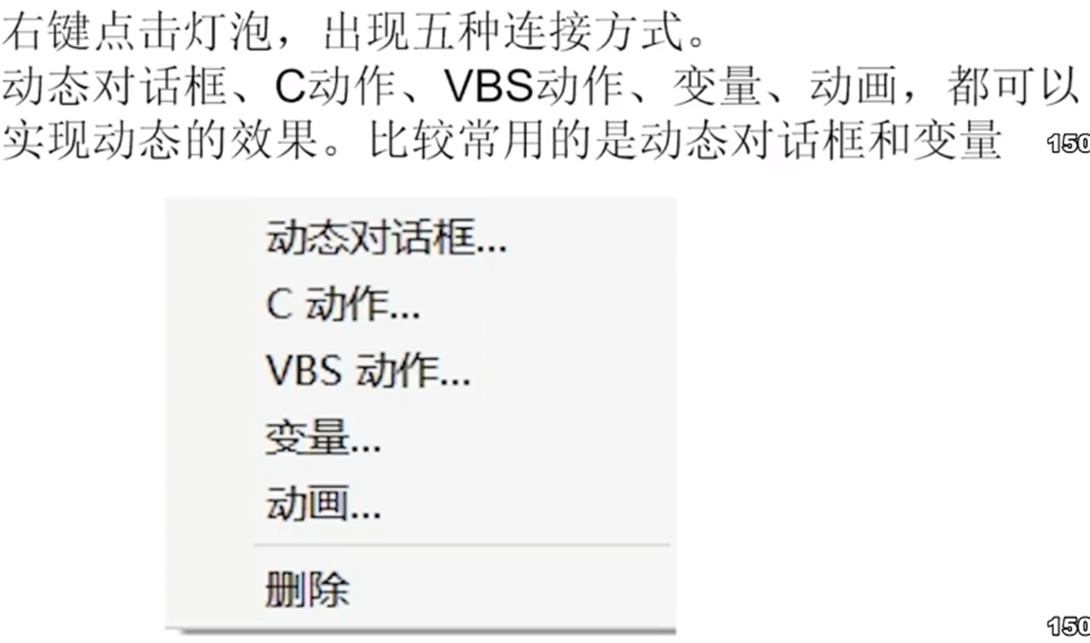

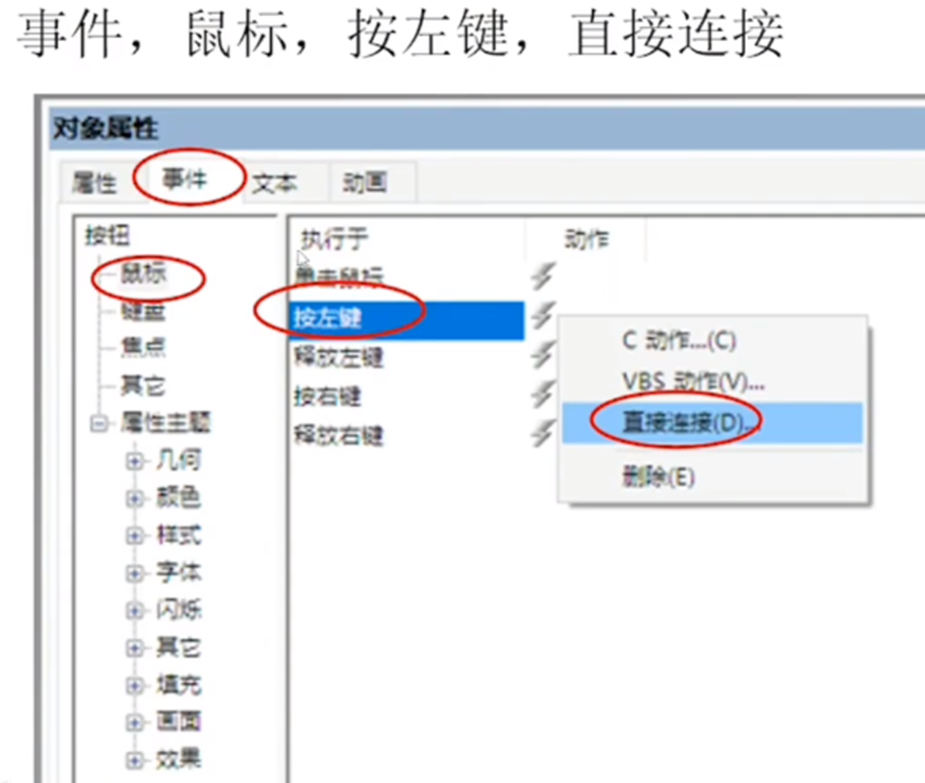

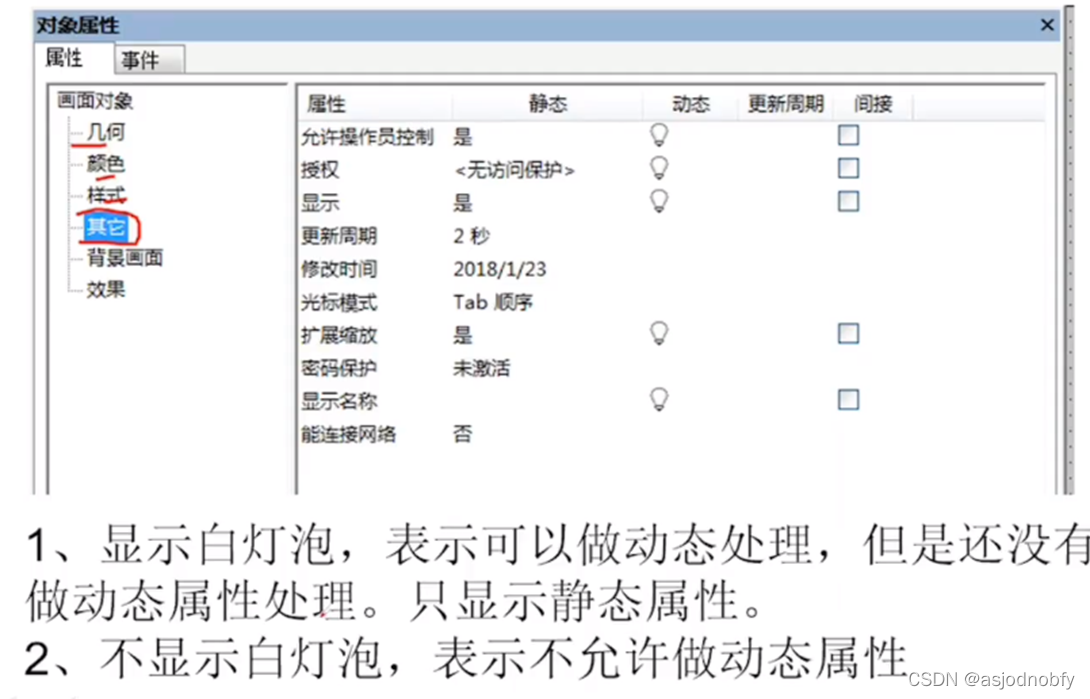

常用的是动态对话框和变量，C动作和VBS动作使用的分别是C语言和VB语言

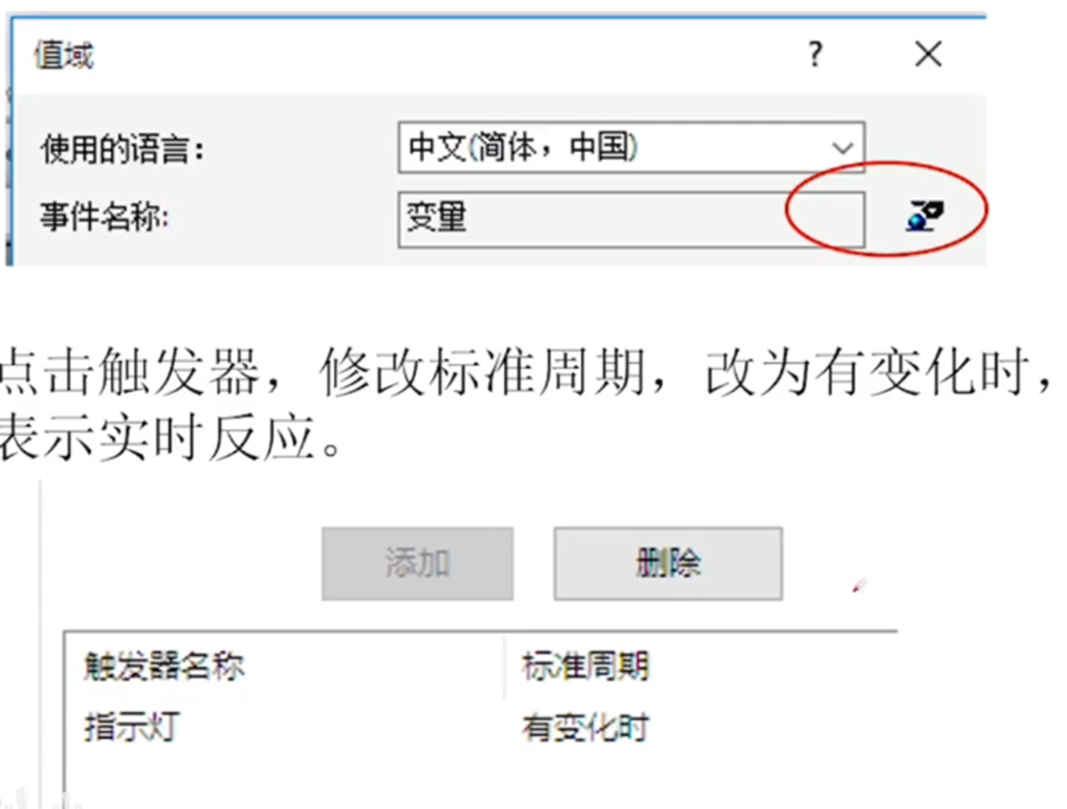

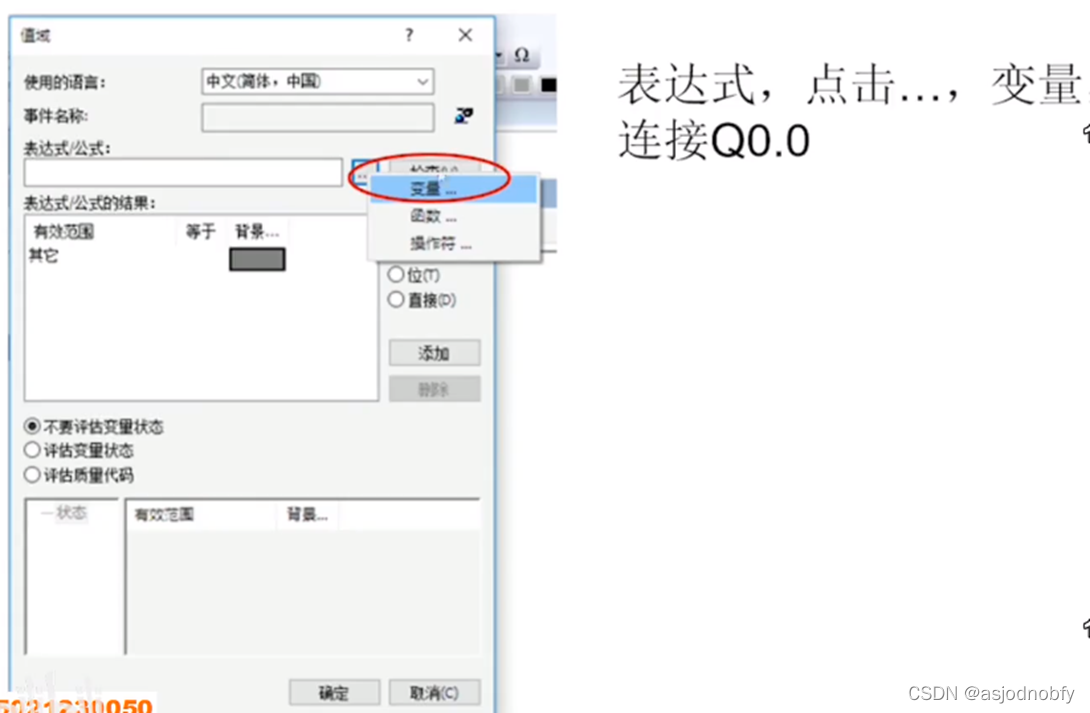

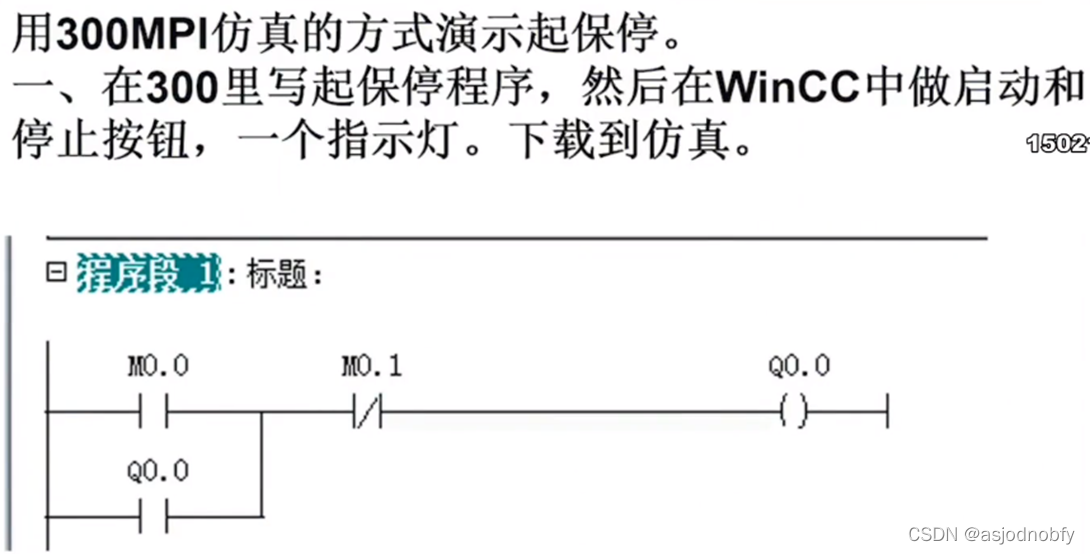

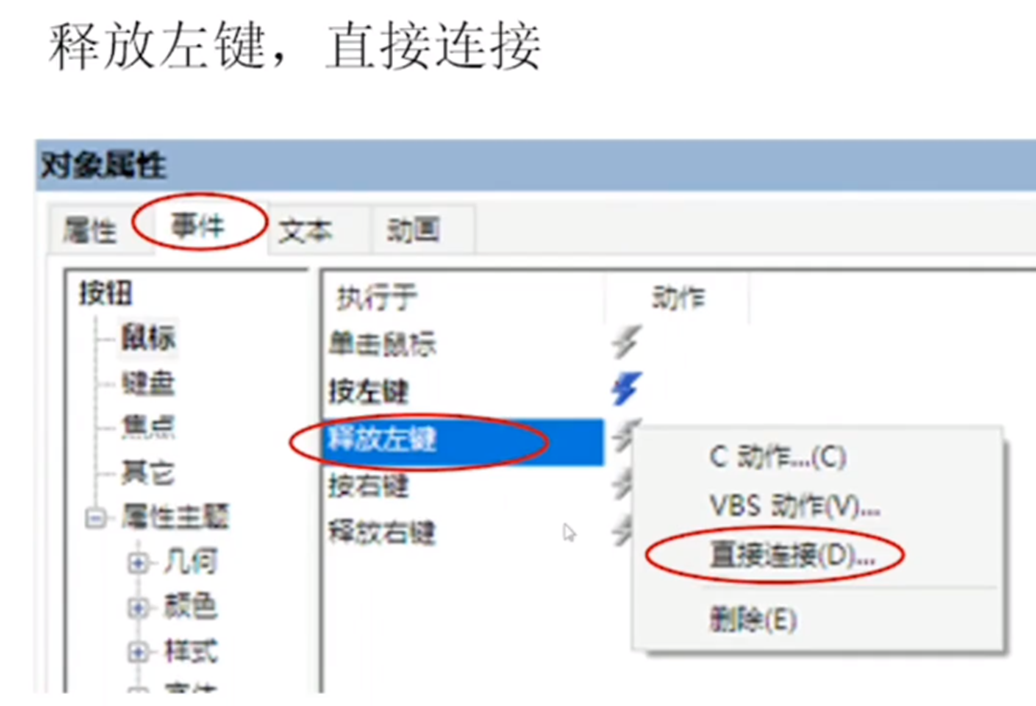

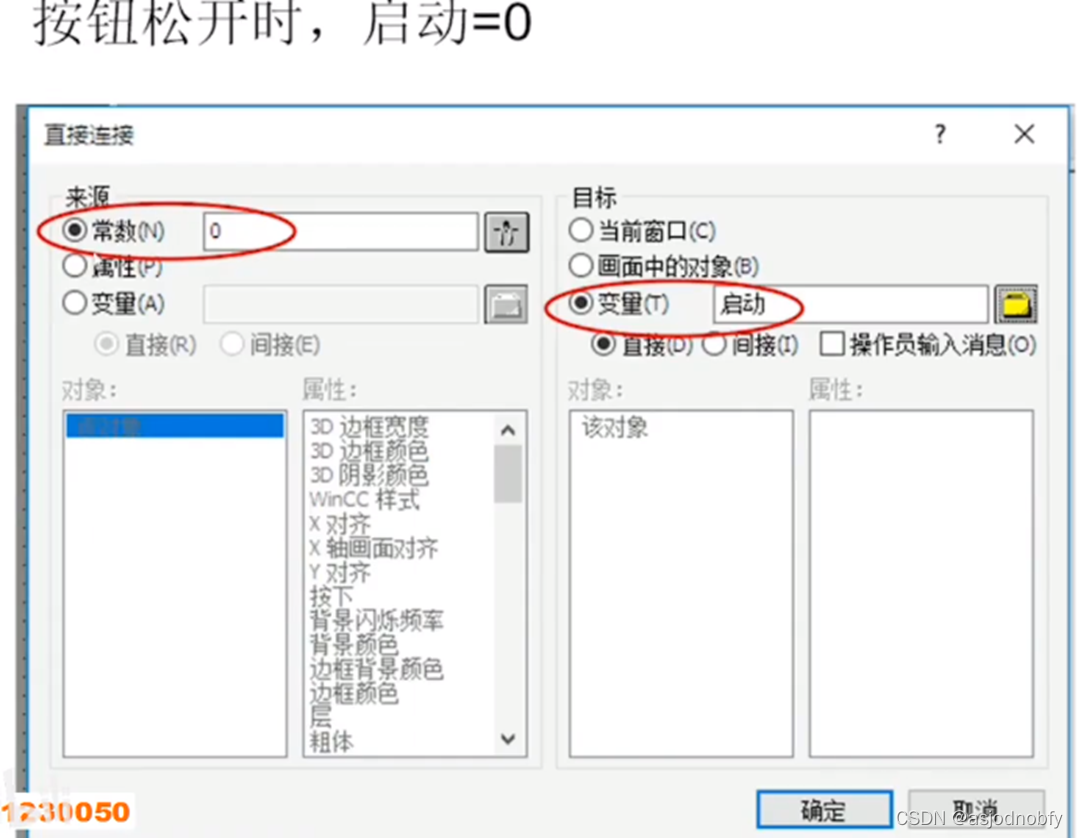

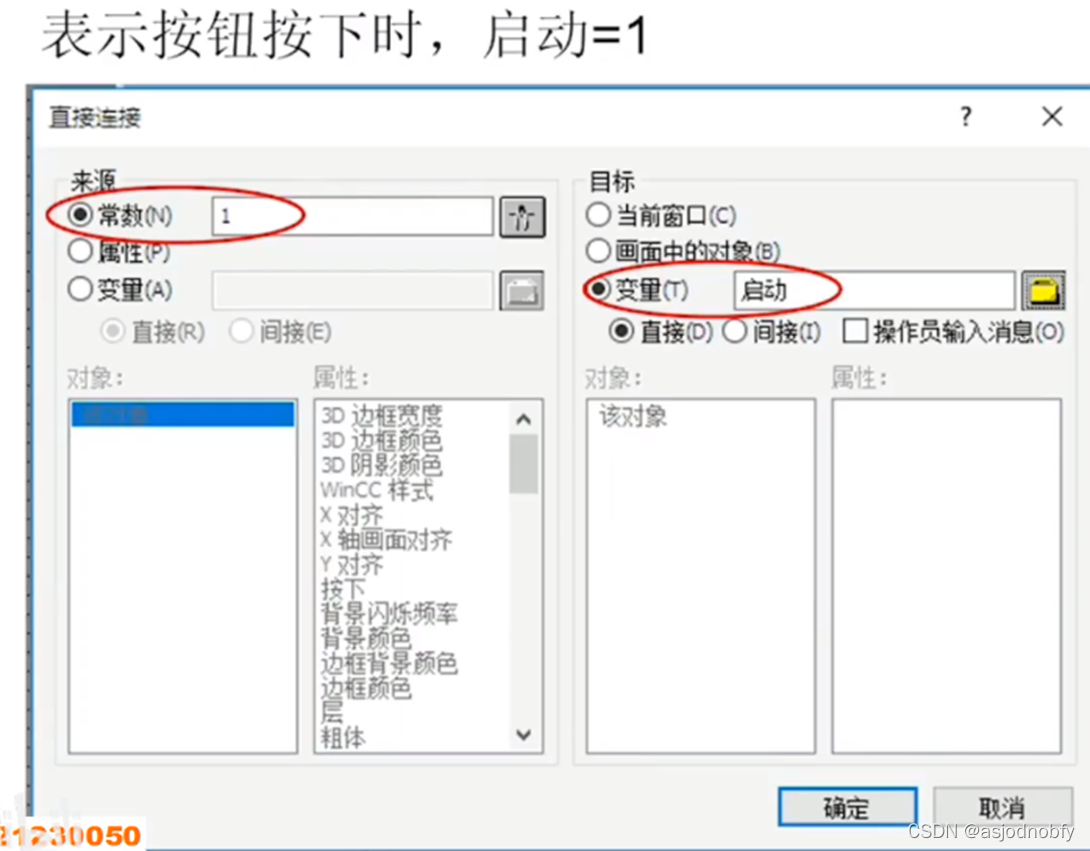

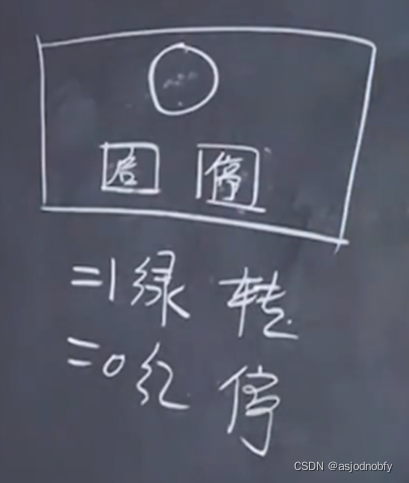

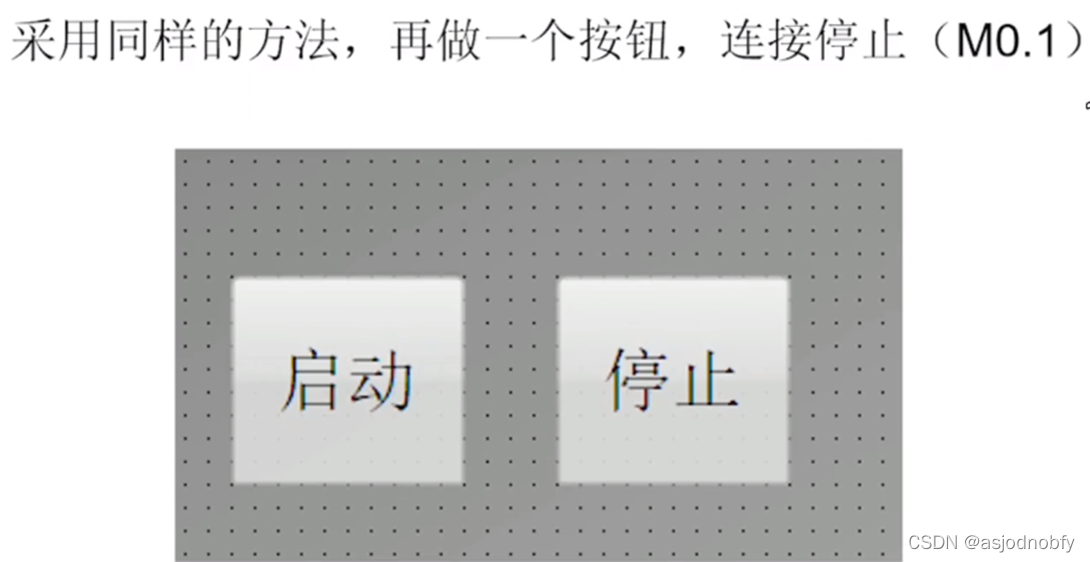

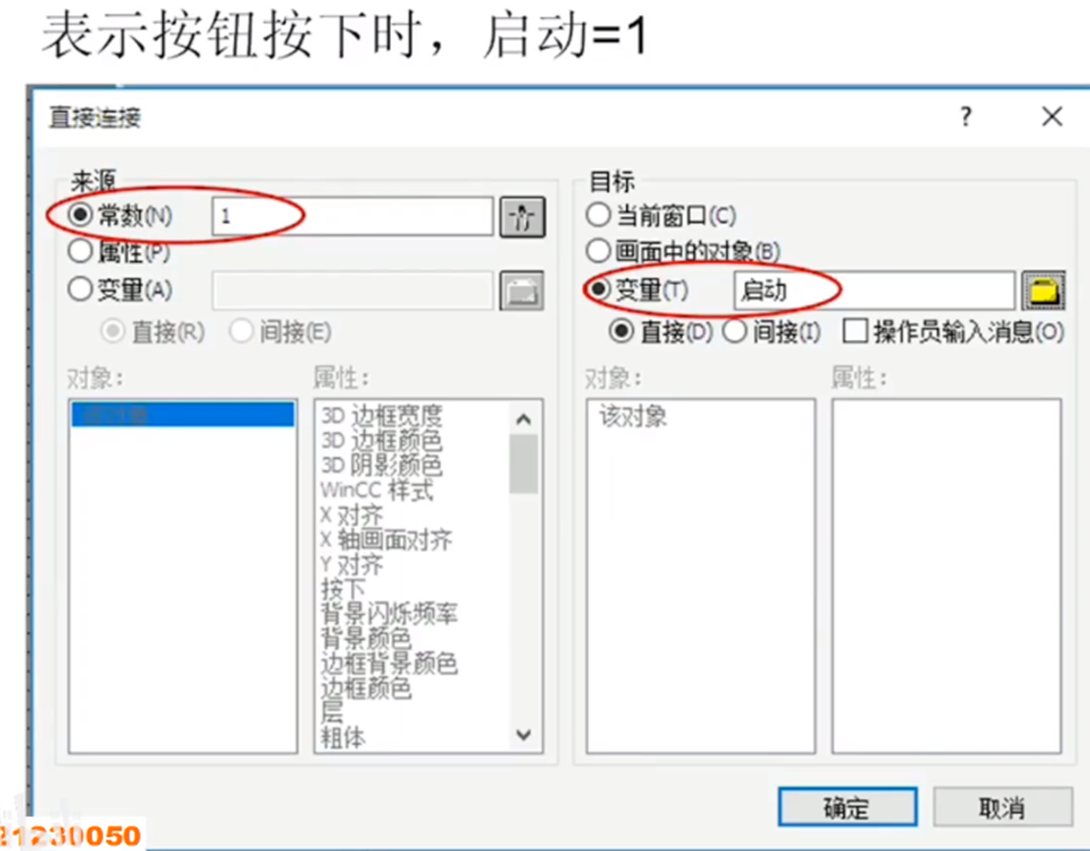

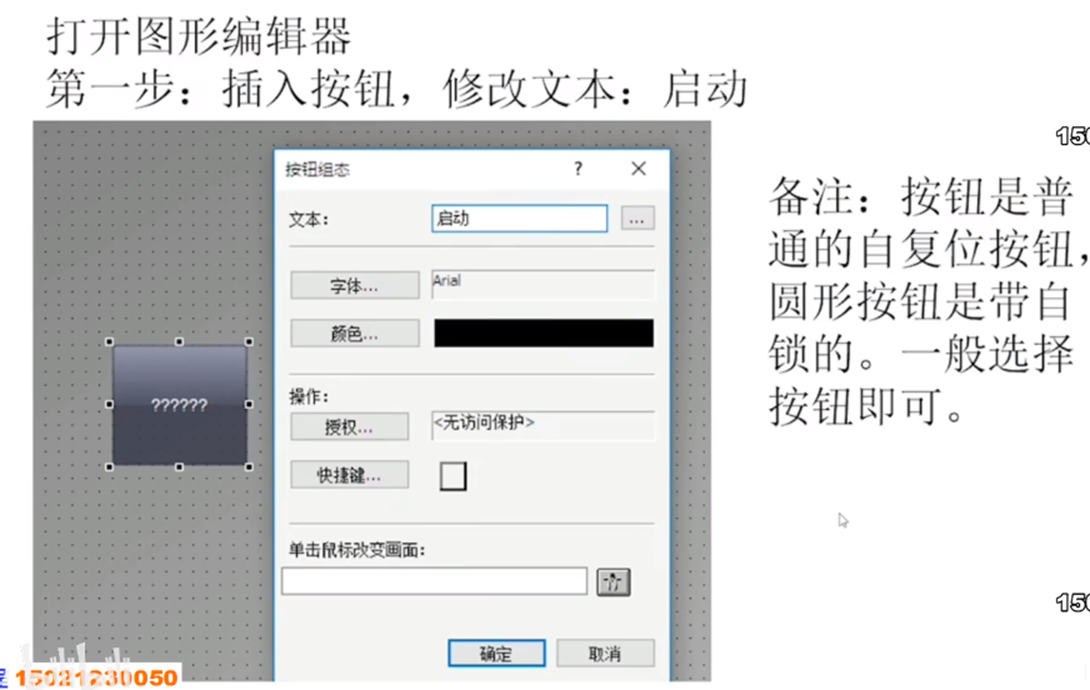

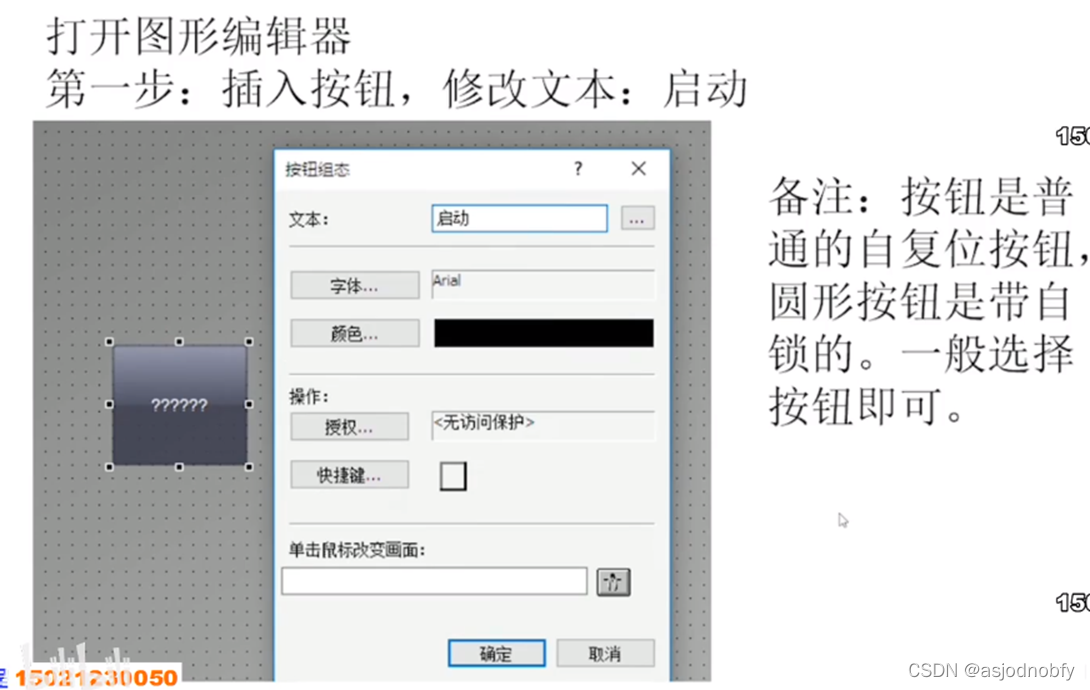

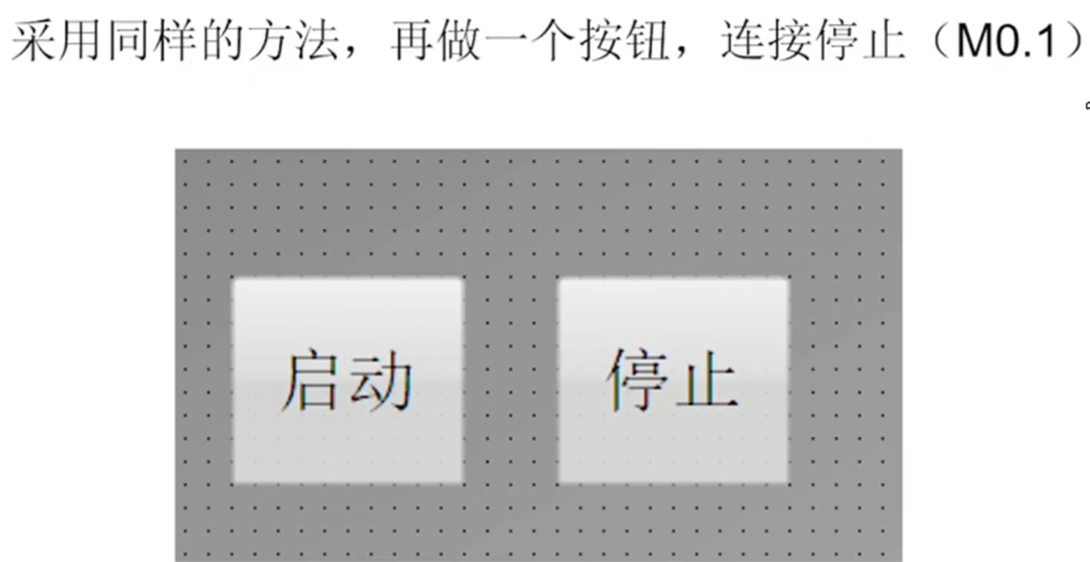

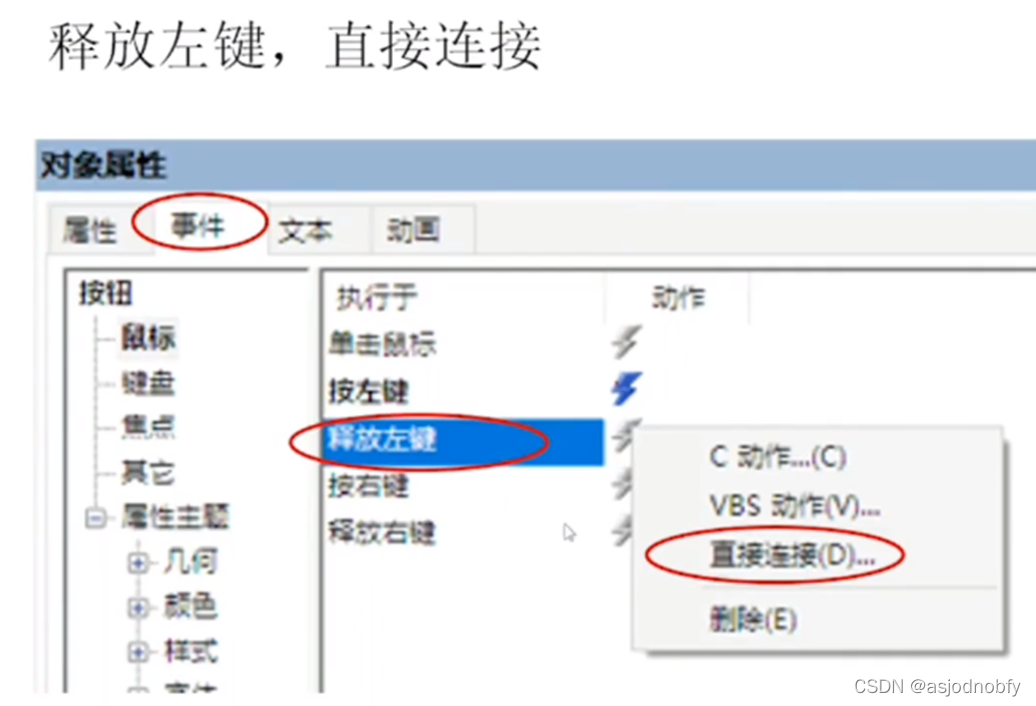

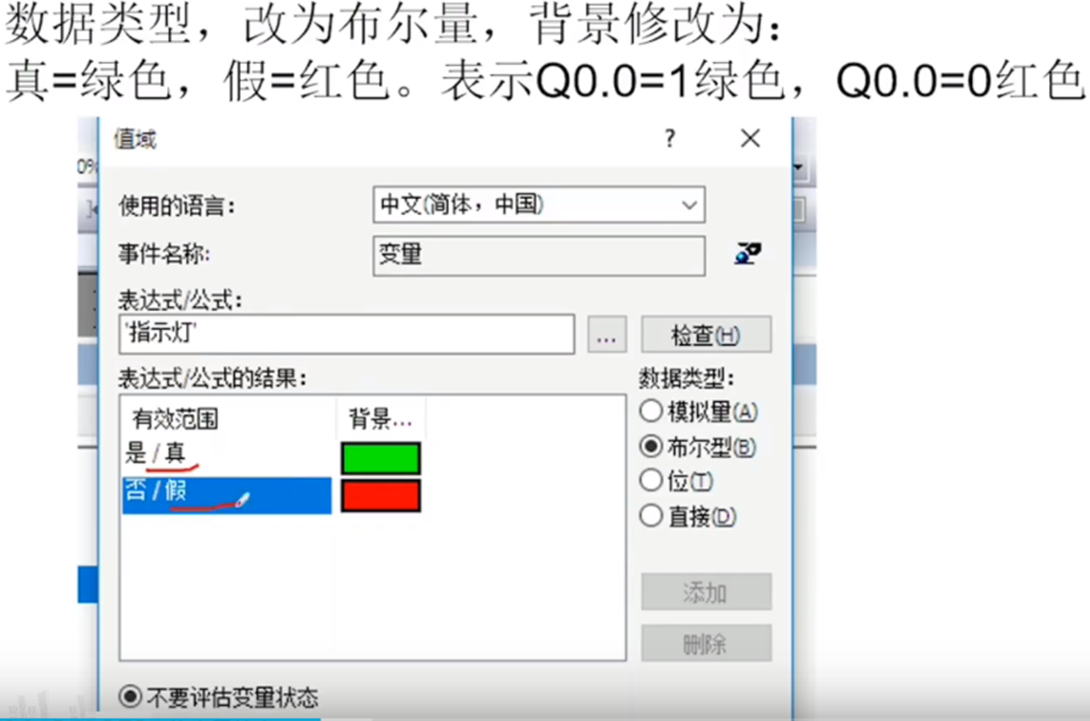

六、 控制电机起保停并显示（第20集）

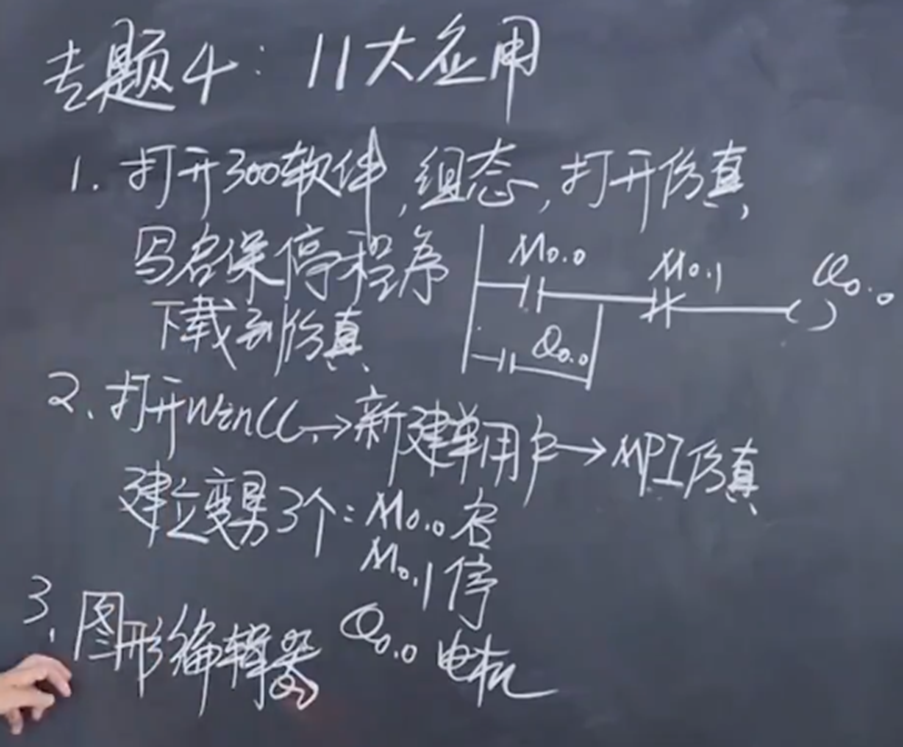

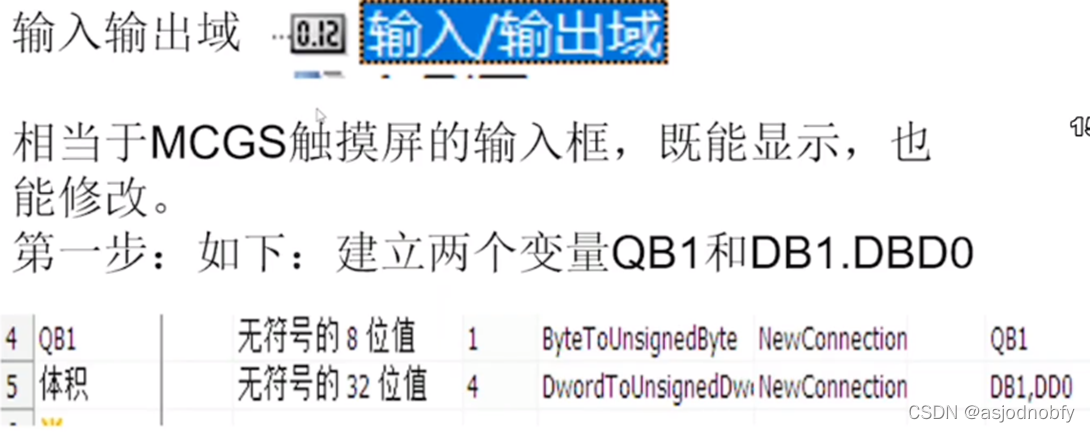

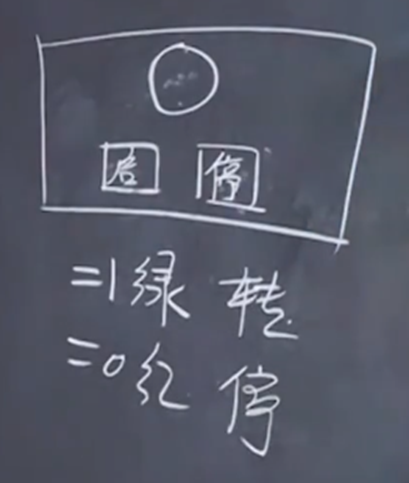

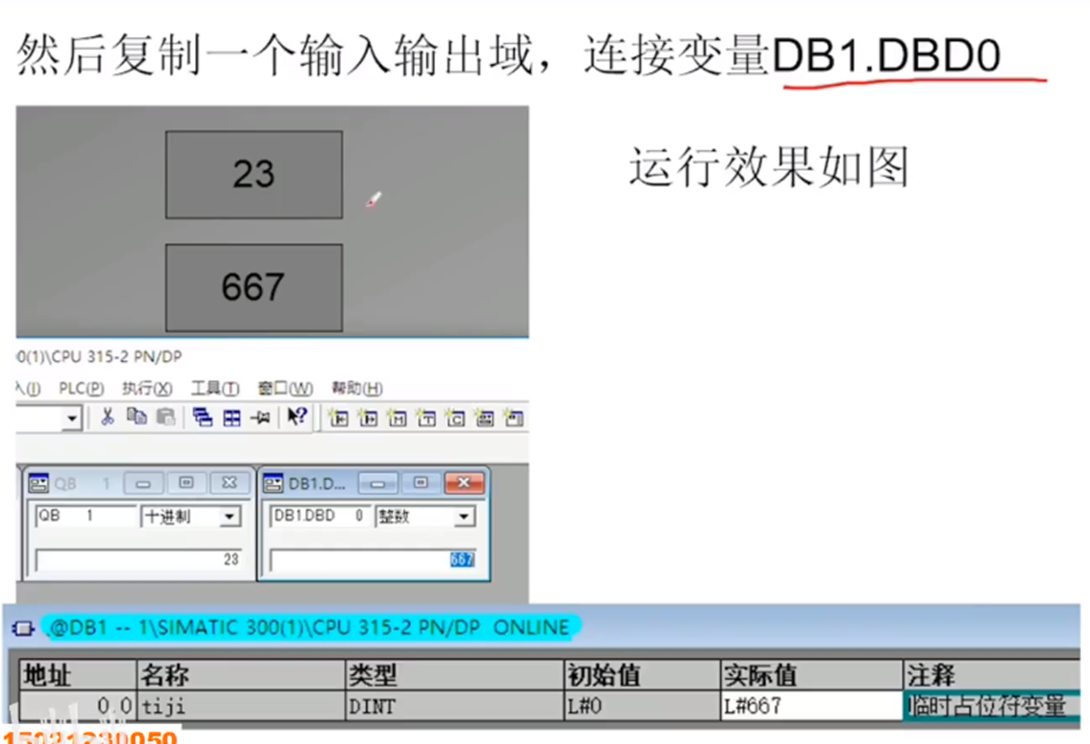

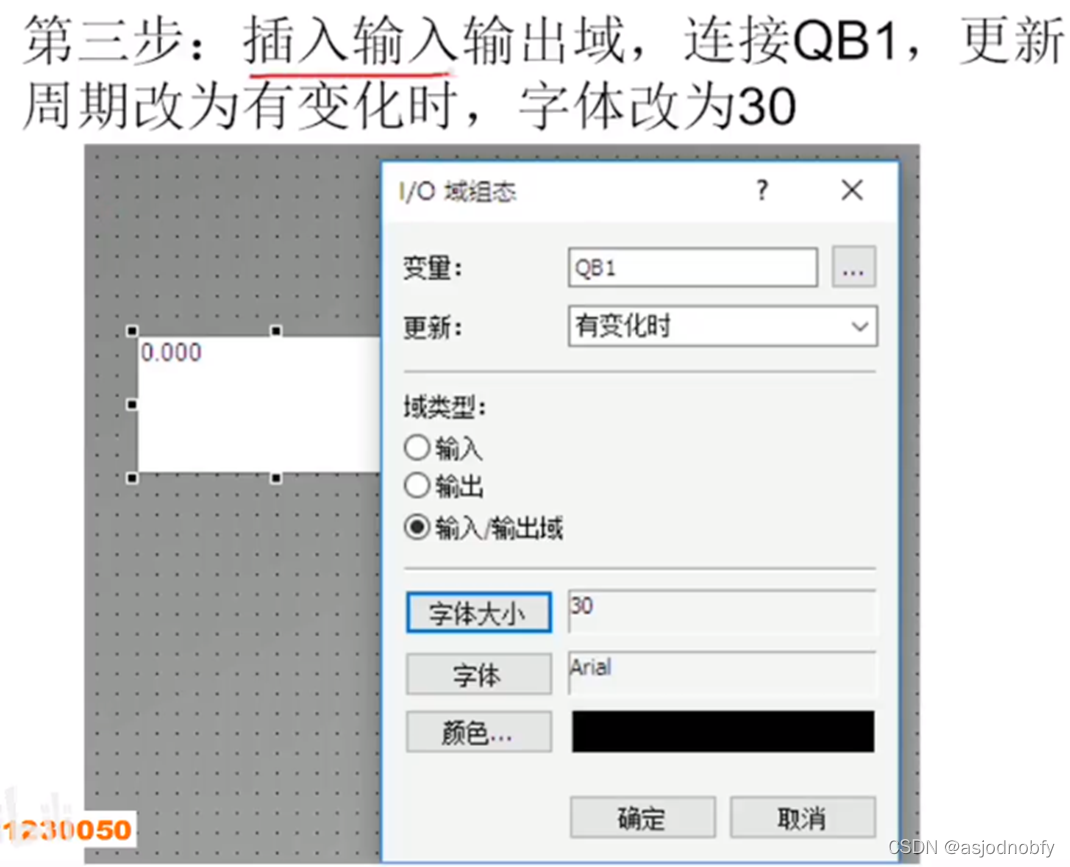

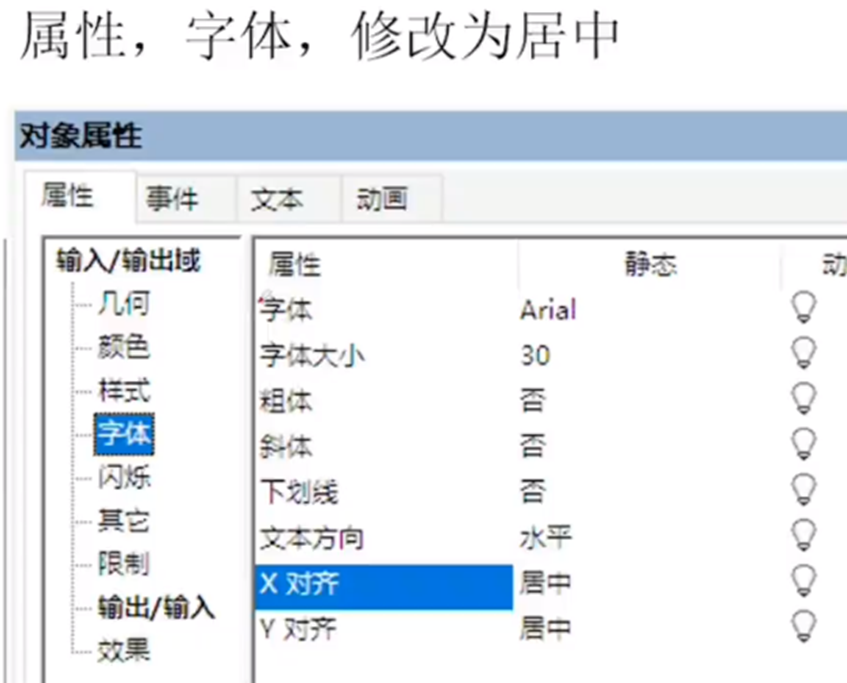

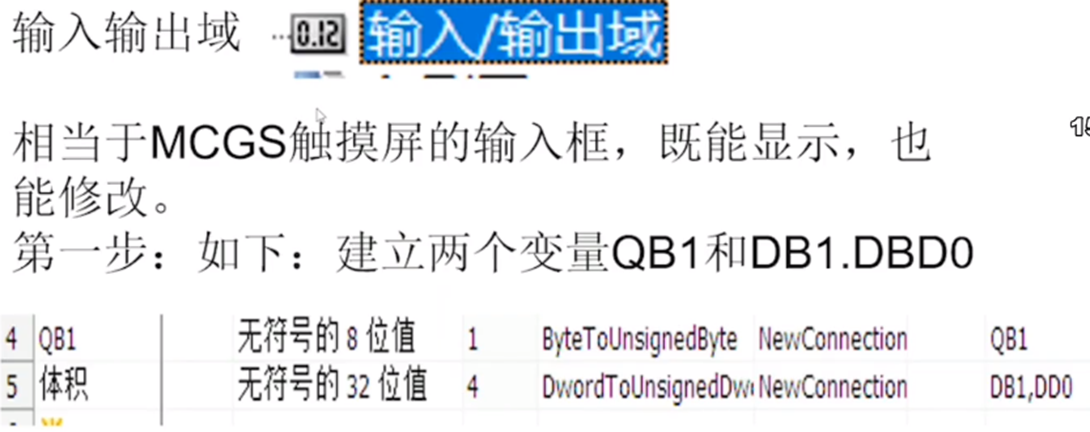

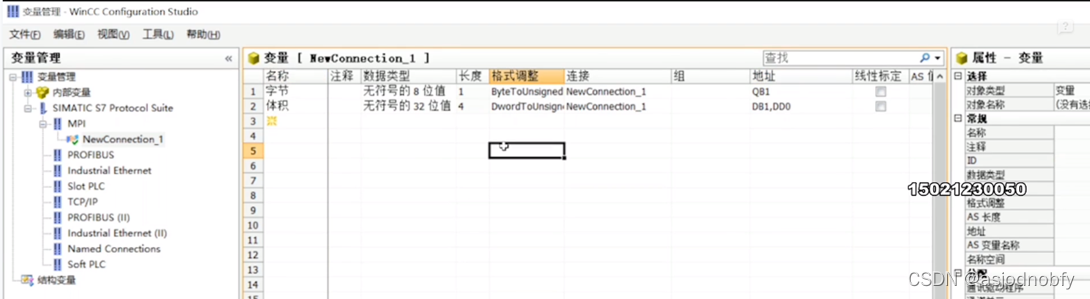

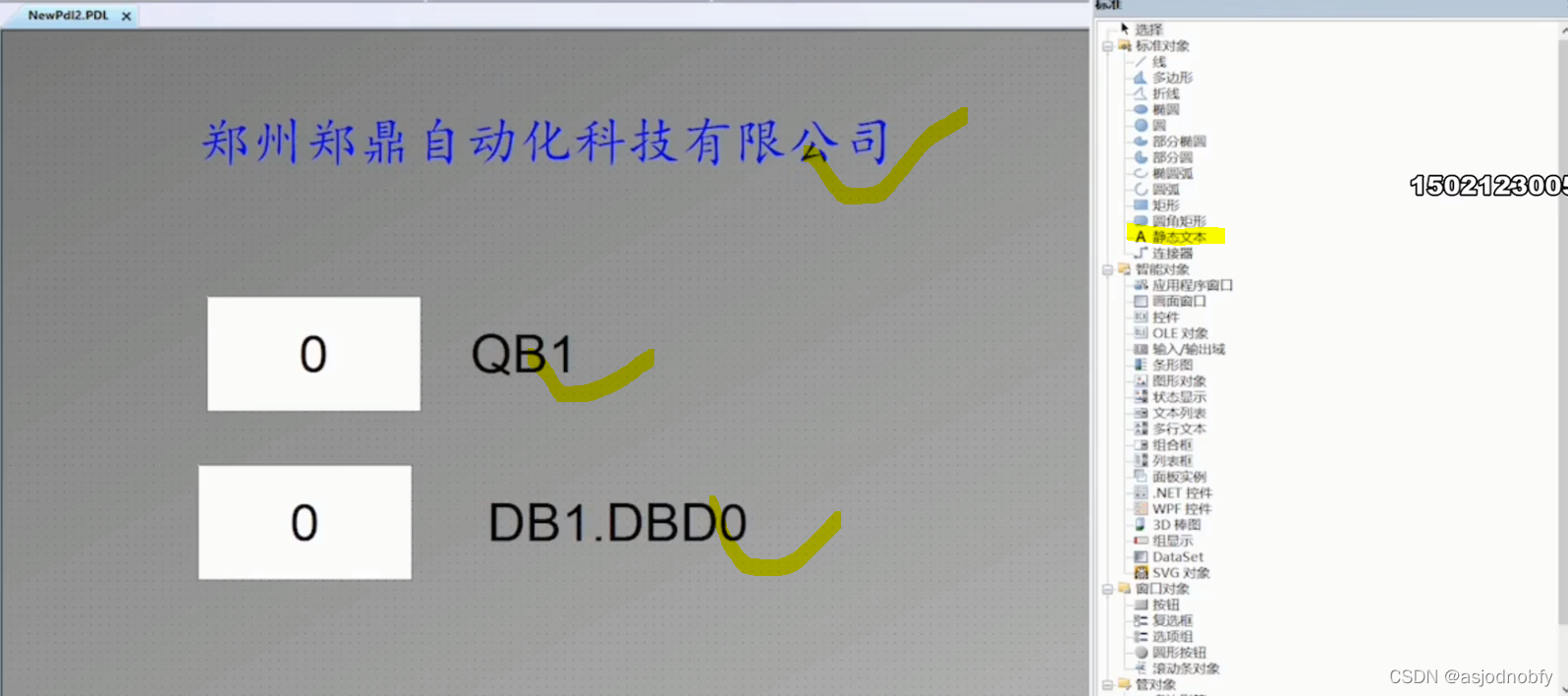

七、 如何在上位机显示PLC数据（第21集）

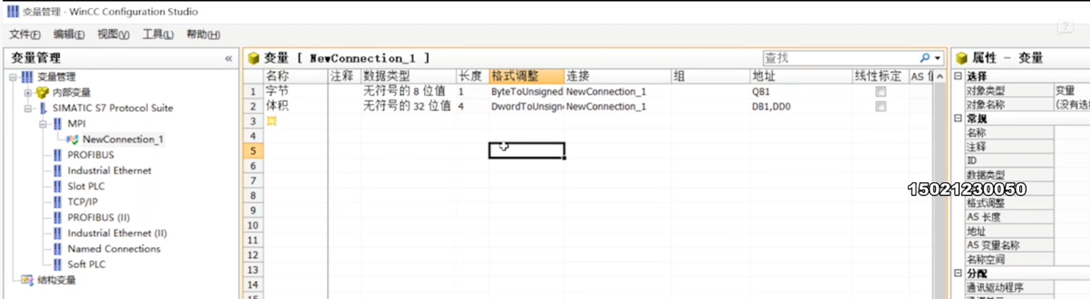

QB1 （Q即为 Q点，B为Byte字节，即Q1.7-Q1.0）

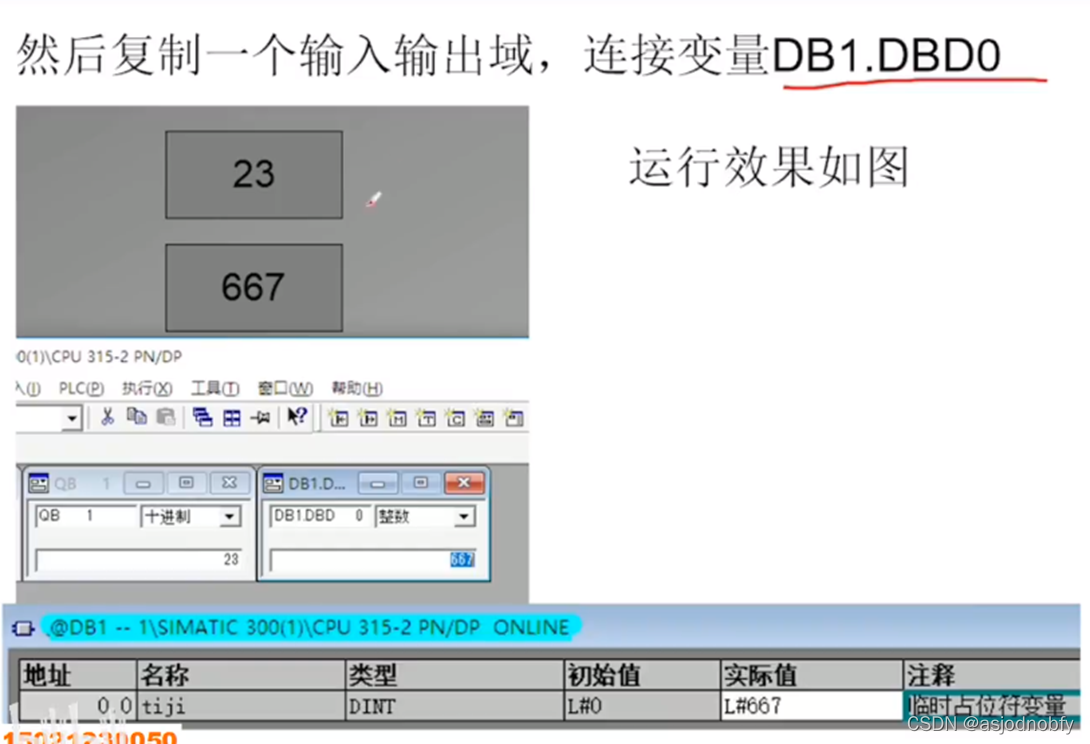

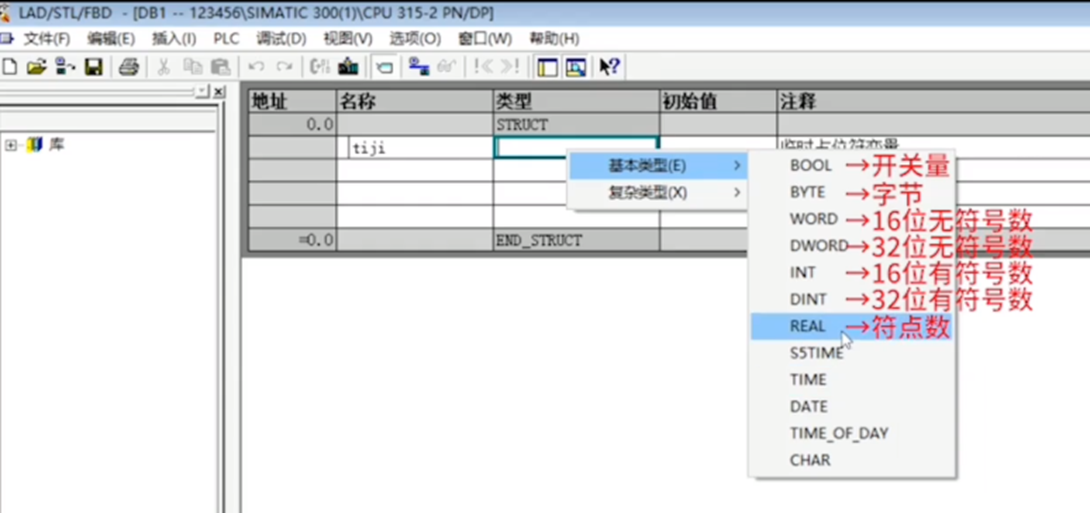

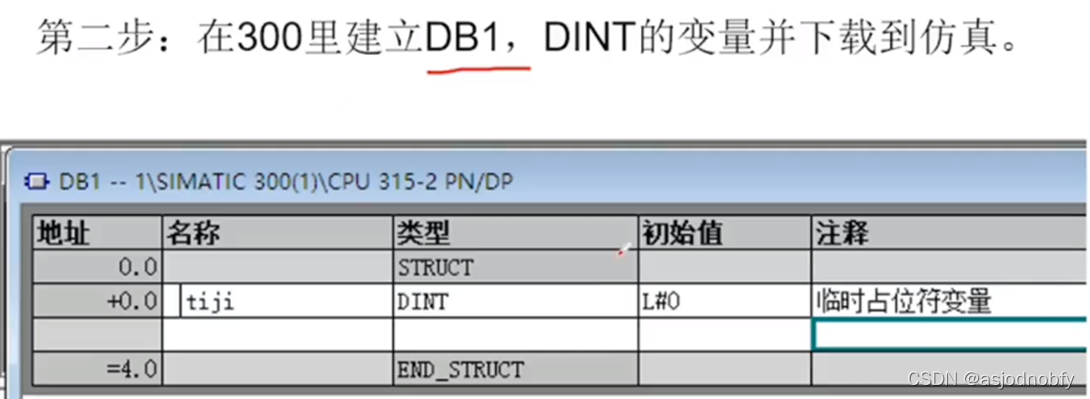

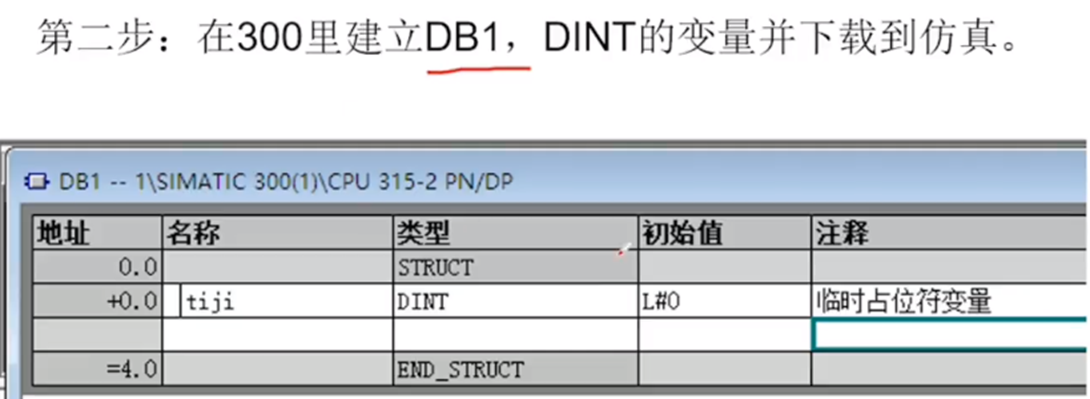

DB1（数据块。一个放数据的地方）最后一个D:表示32位：
第一个存储数据的地方为DB1.DBD0
第二个则为DB1.DBD4

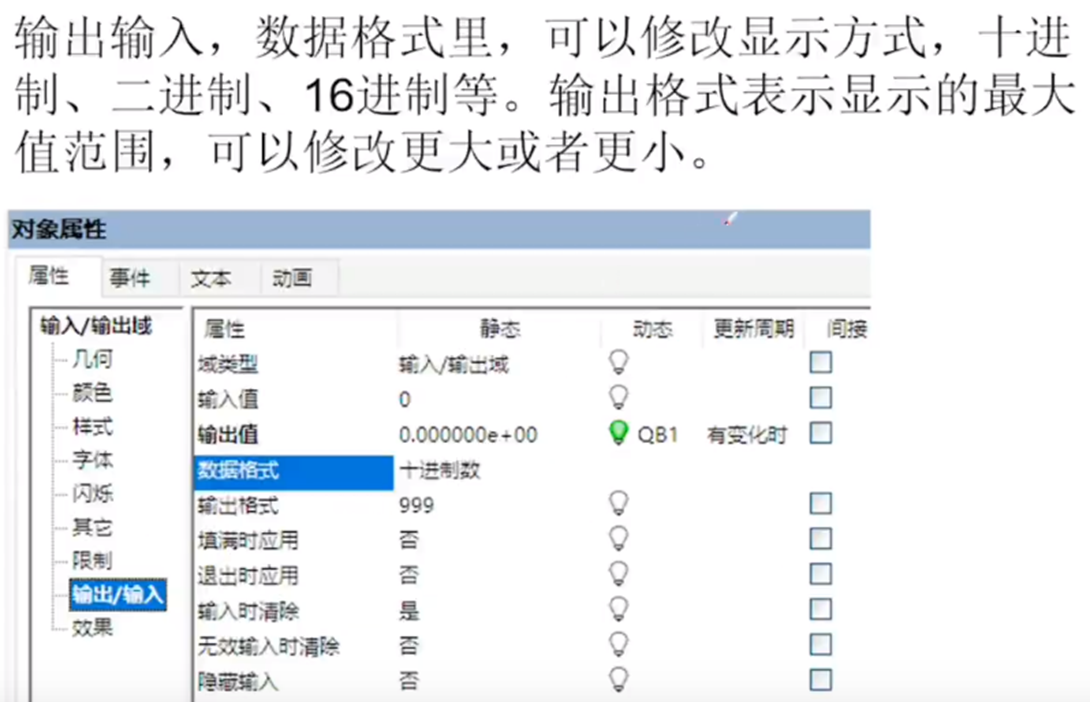

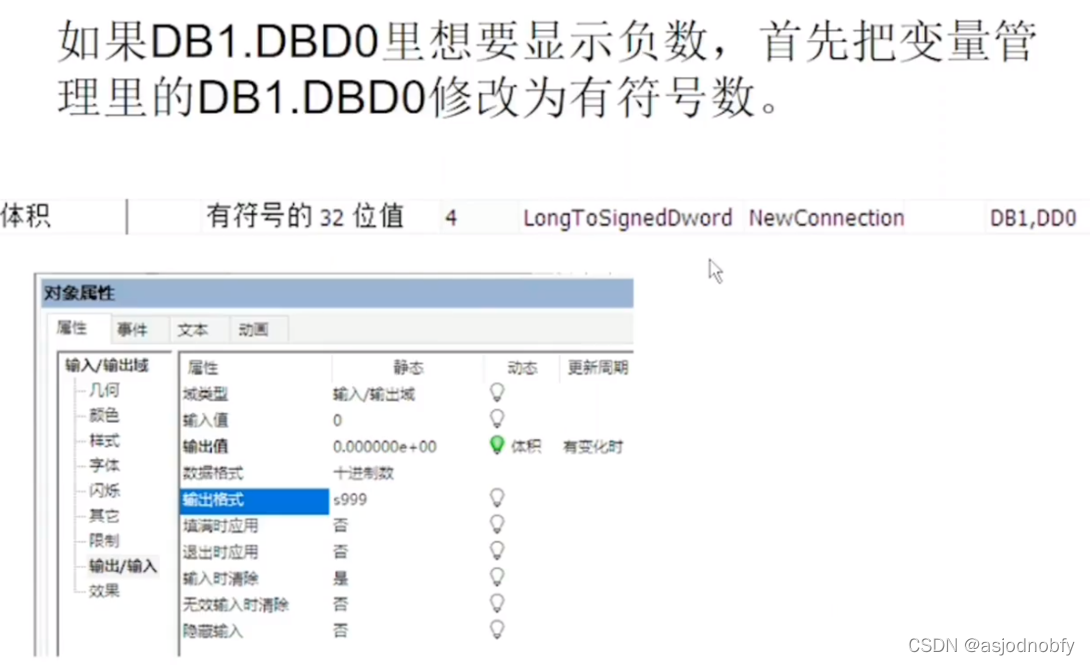

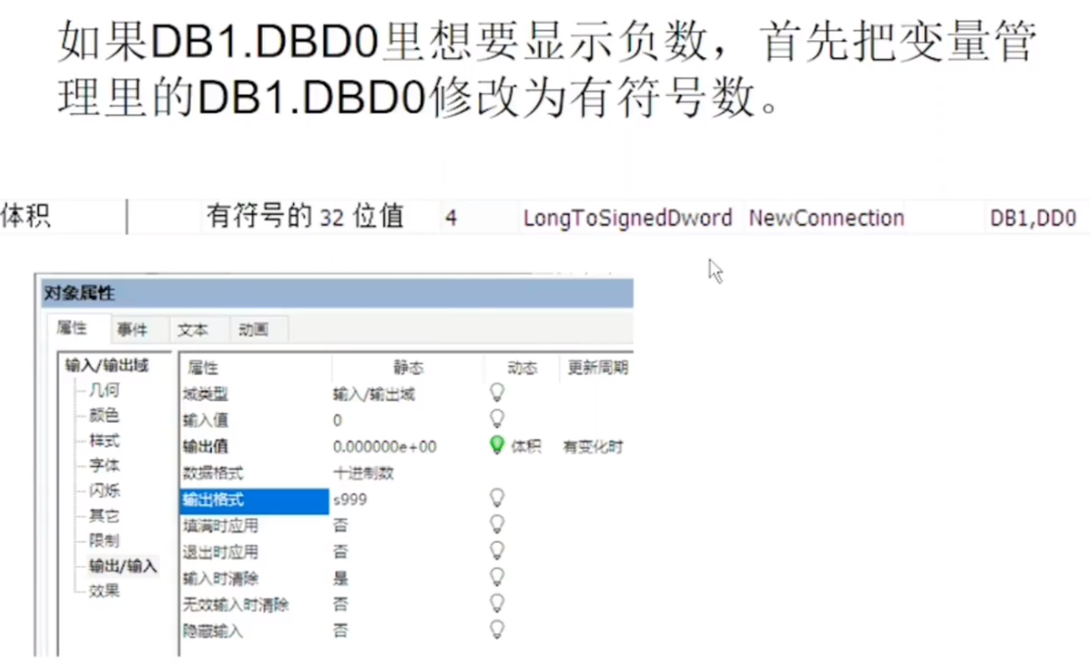

即 WinCC 中需要修改变量类型；对象属性的输出格式前面需要加一个s （小写）

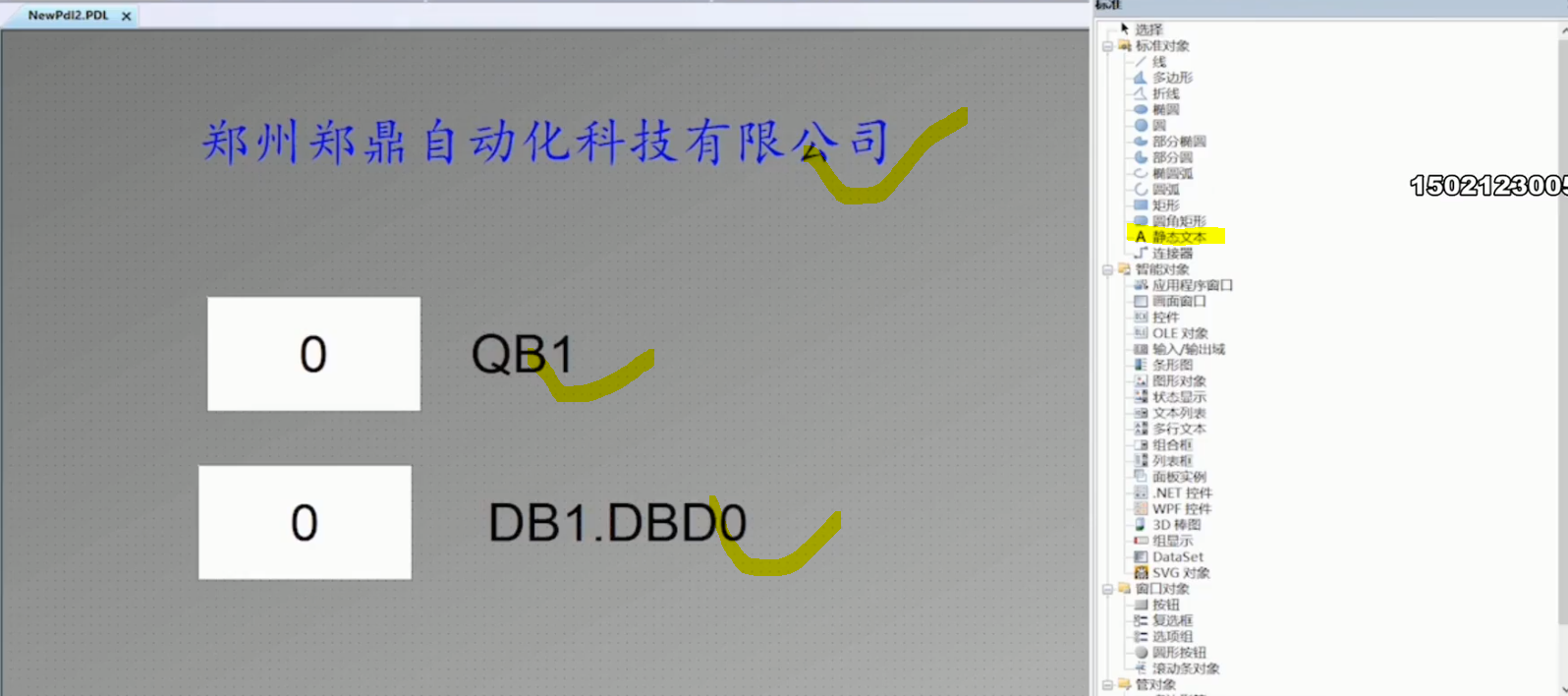

八、 如何用静态文本显示标题、文字

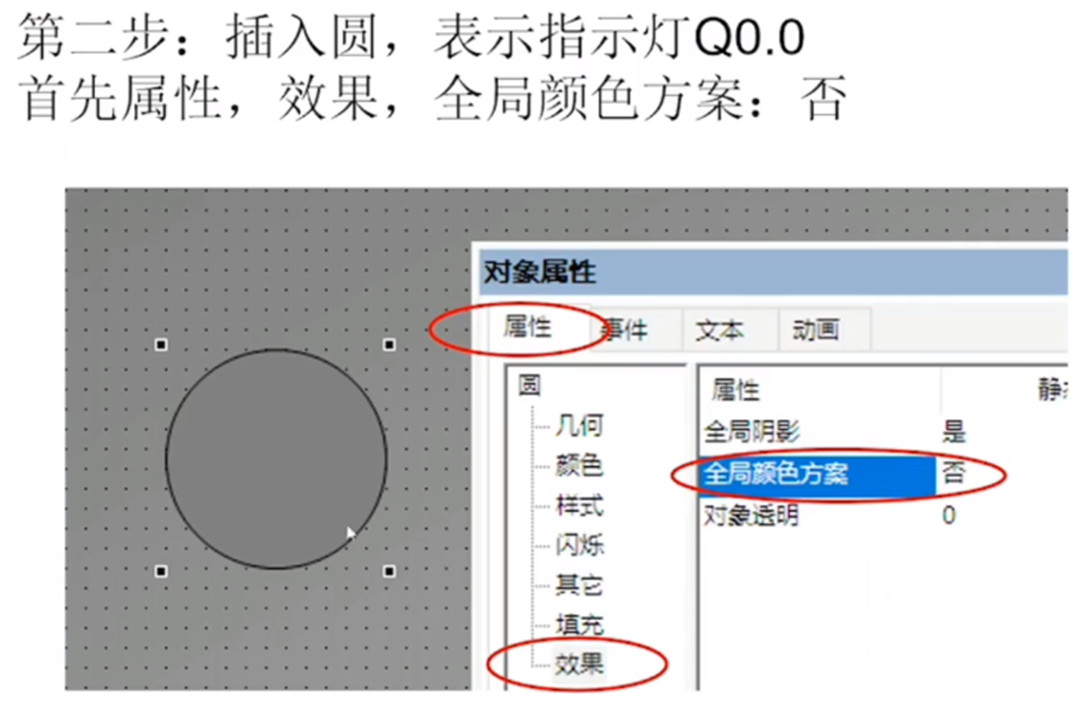

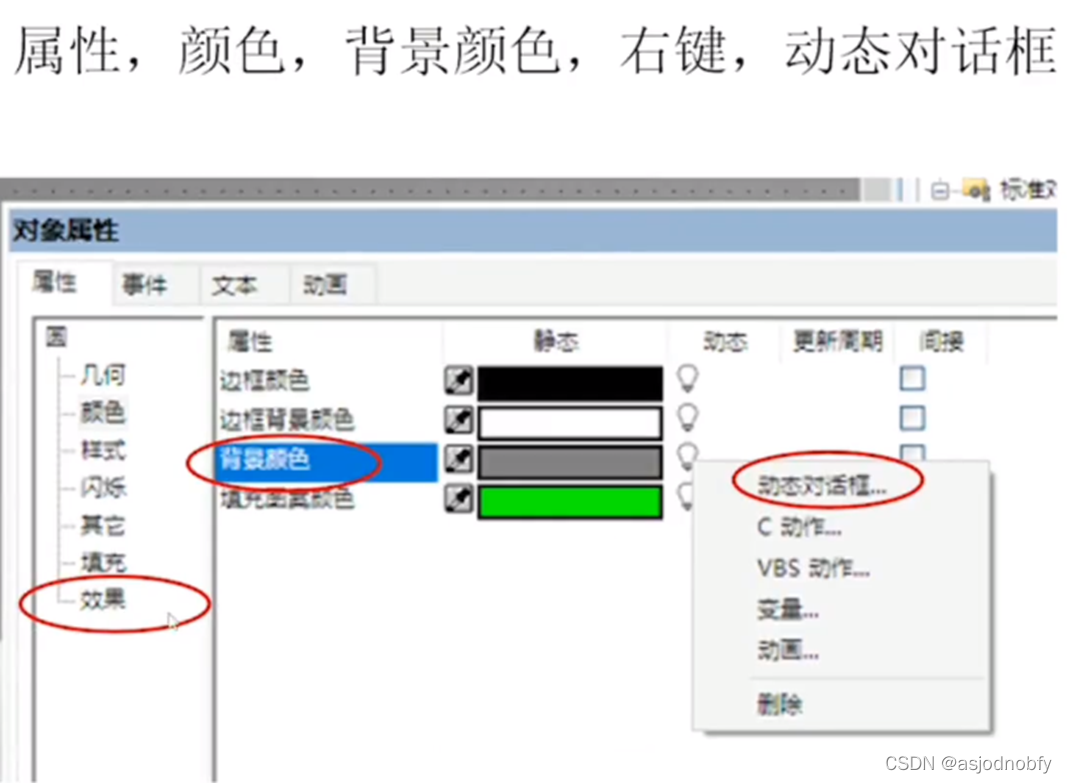

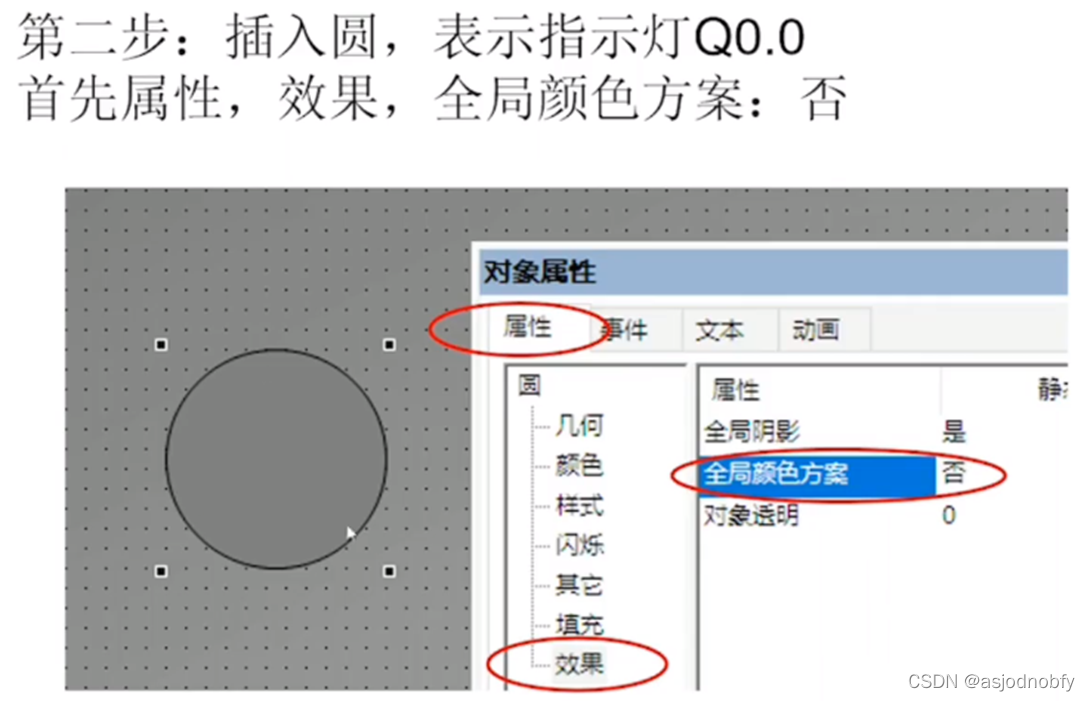

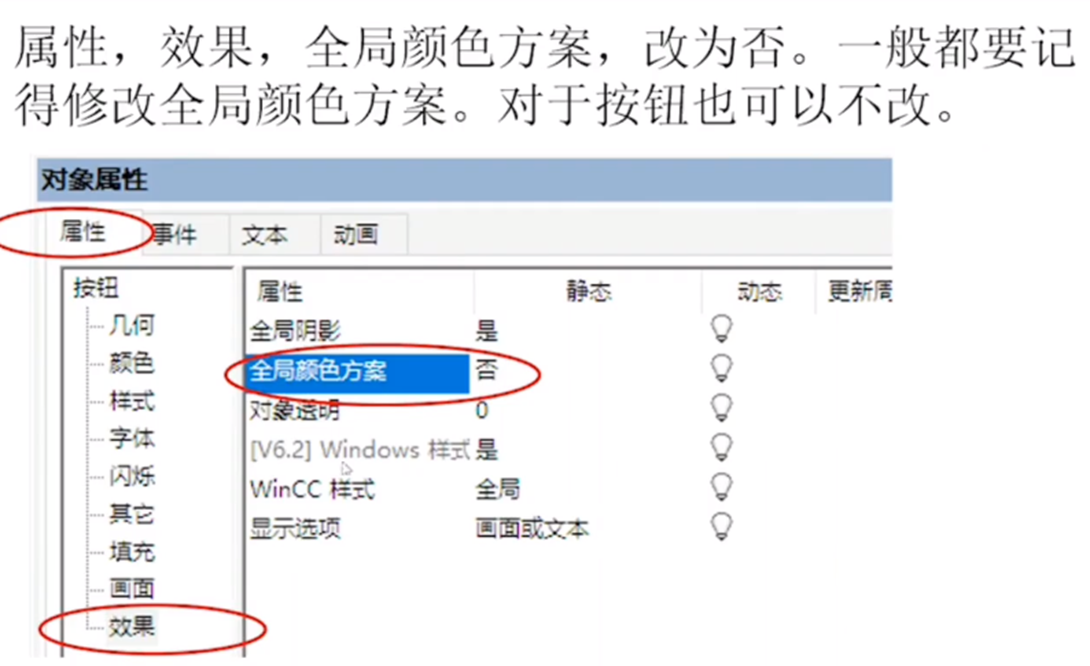

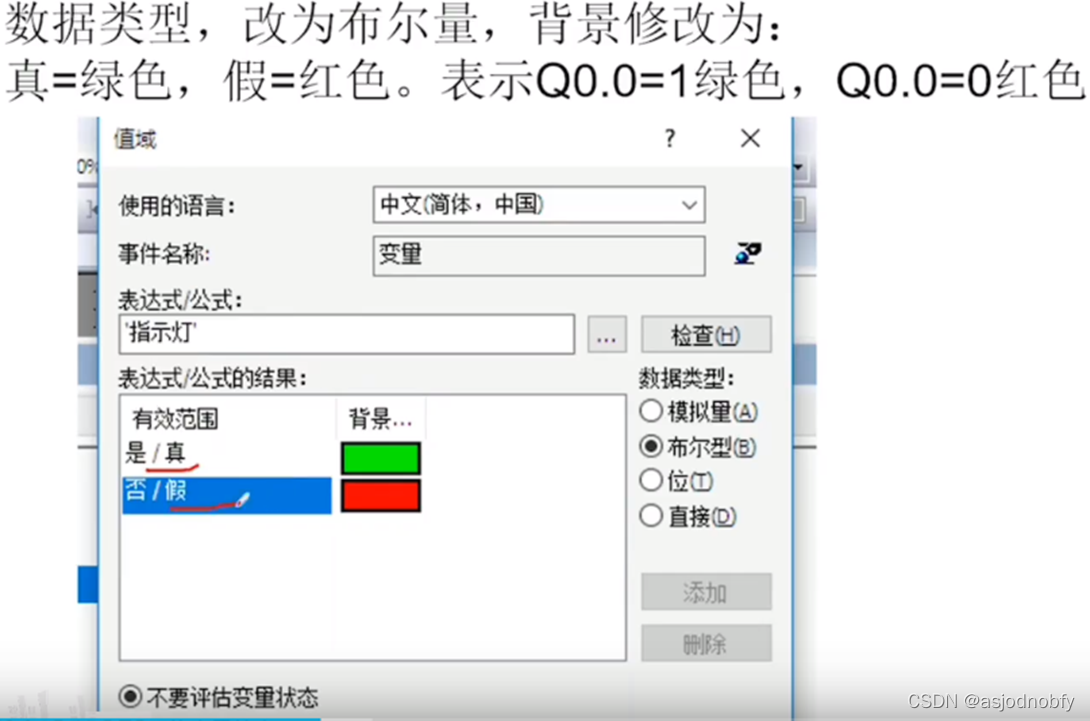

注意！ 只要涉及到颜色变化的，都必须在对象属性中修改全局颜色方案为 否

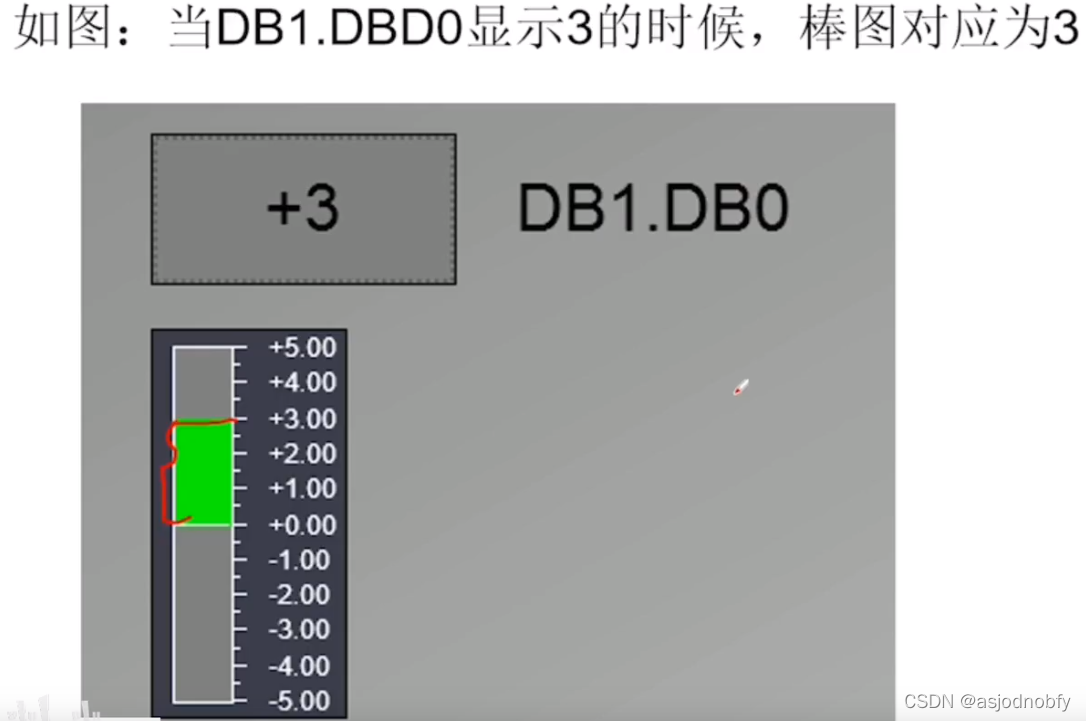

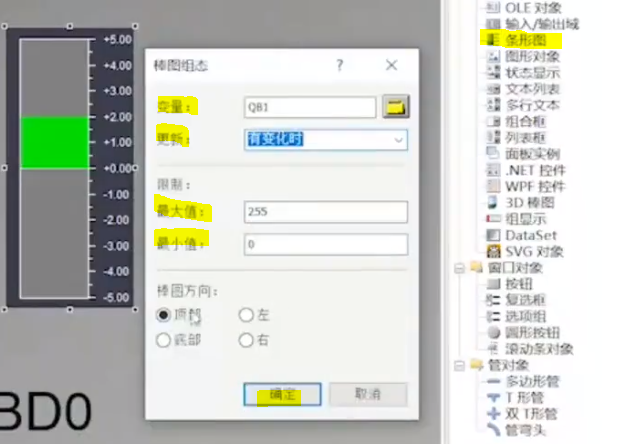

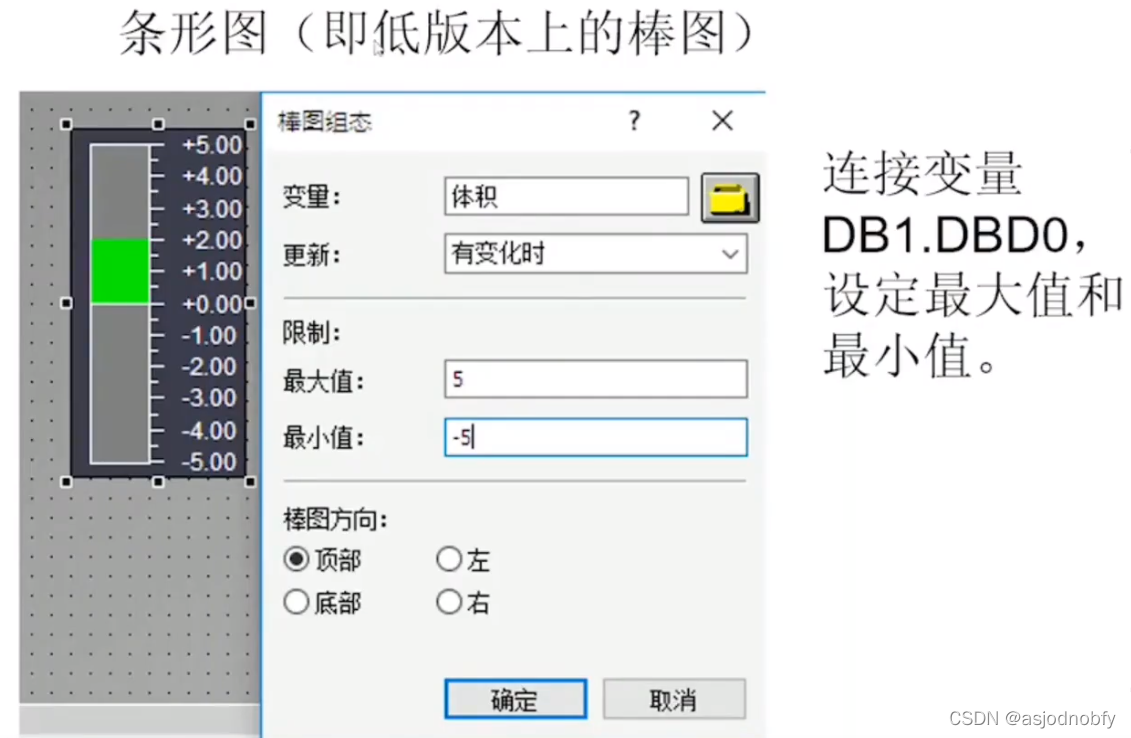

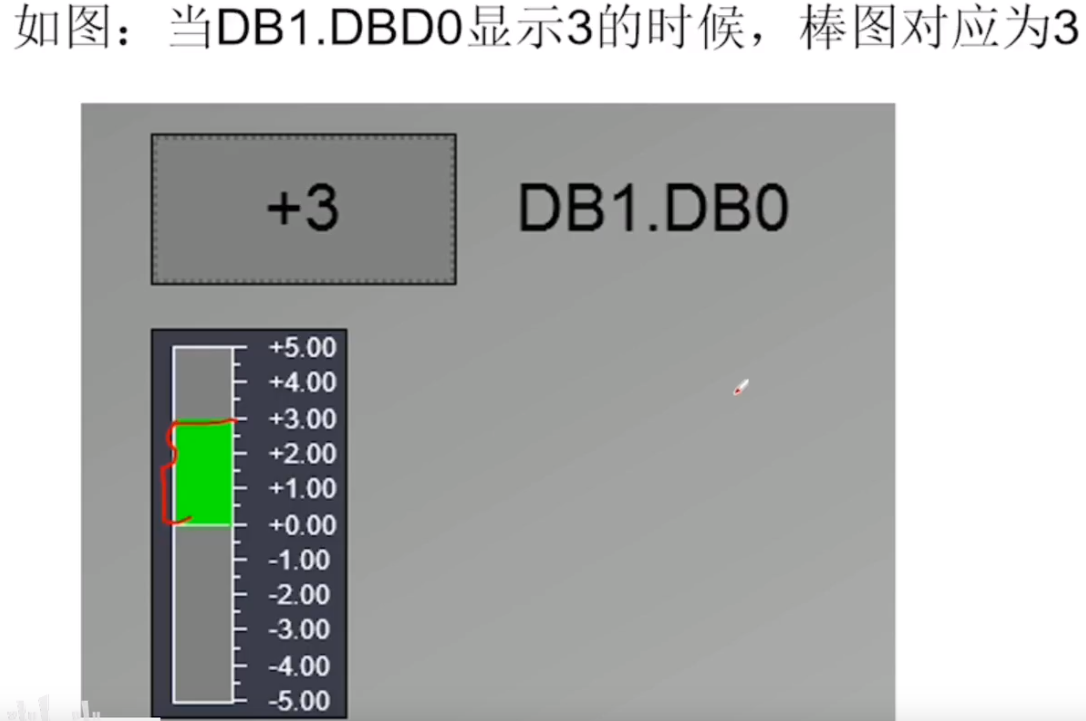

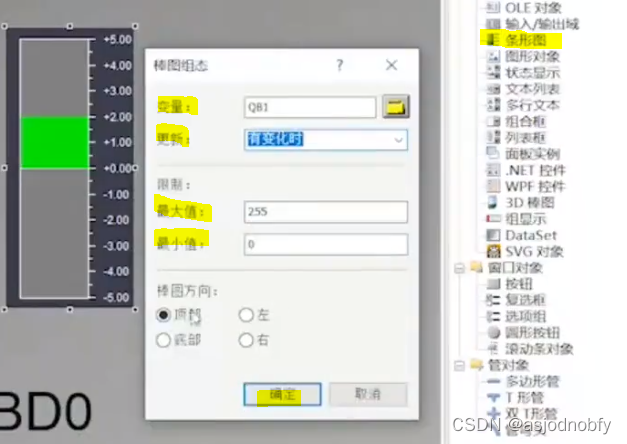

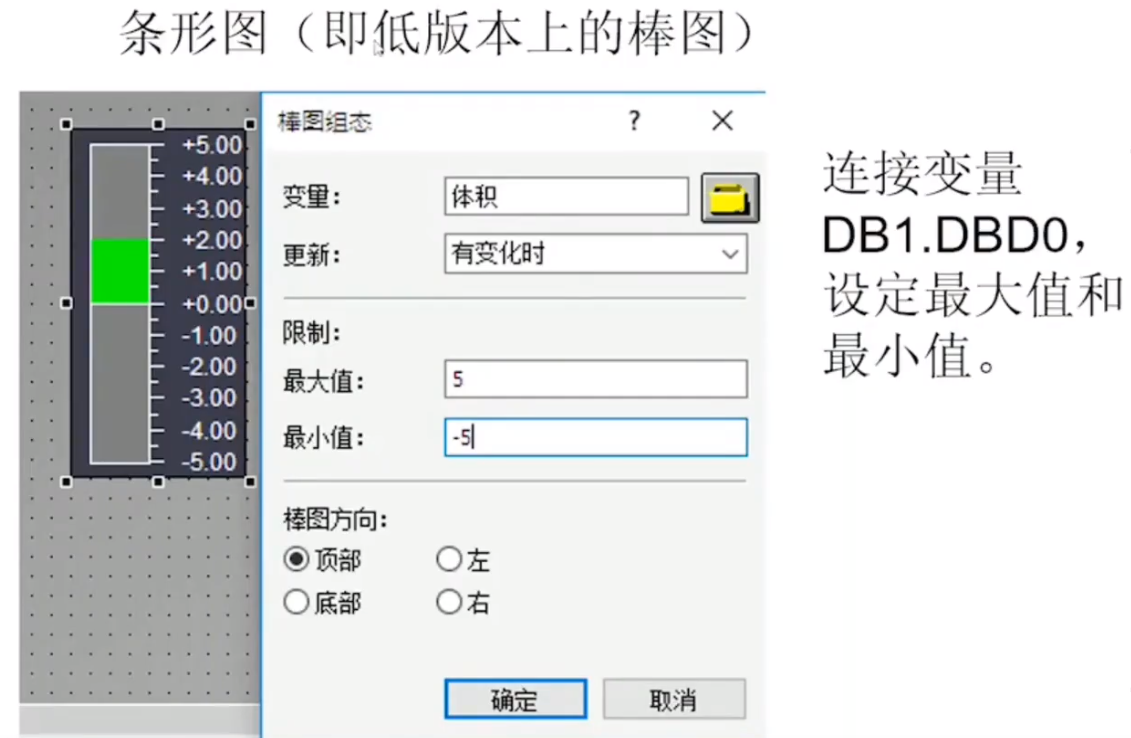

九、 利用条形图显示数据的动态变化（第23集）

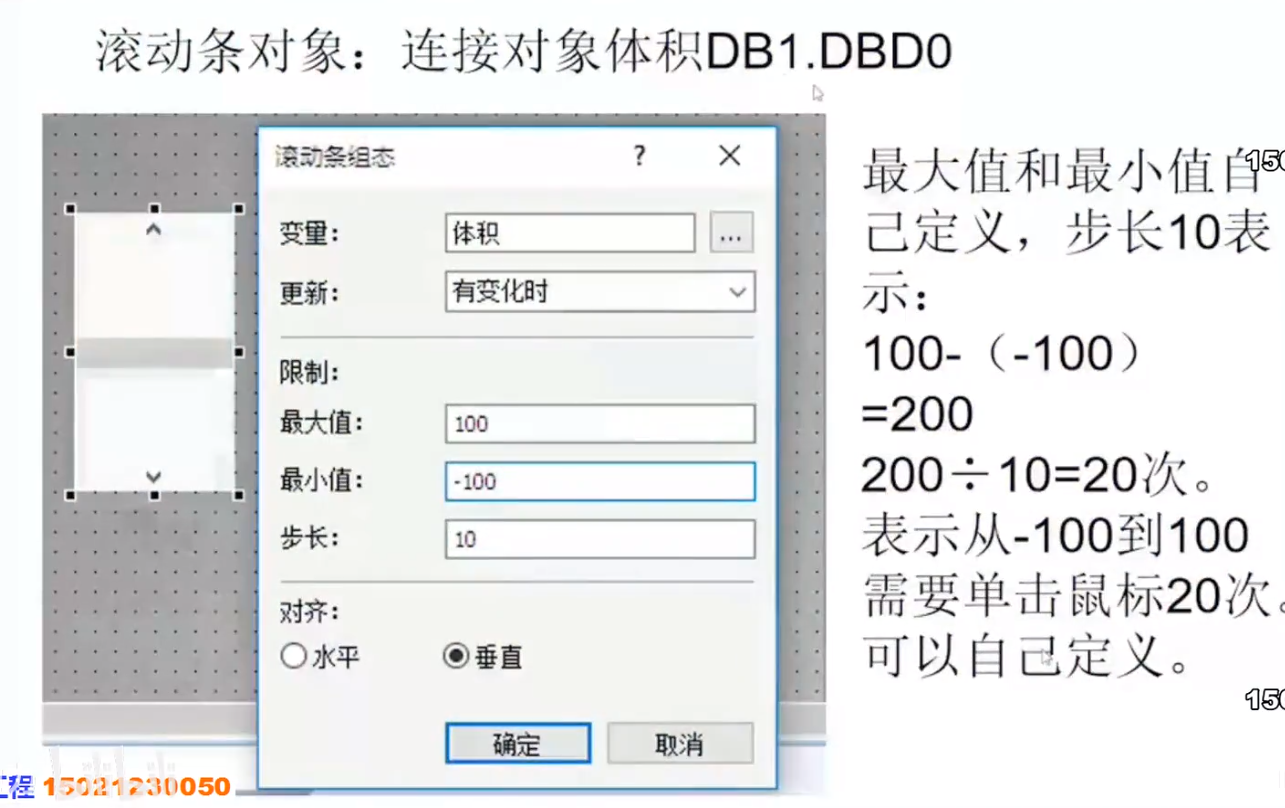

十、 利用滚动条实时改变PLC的数据

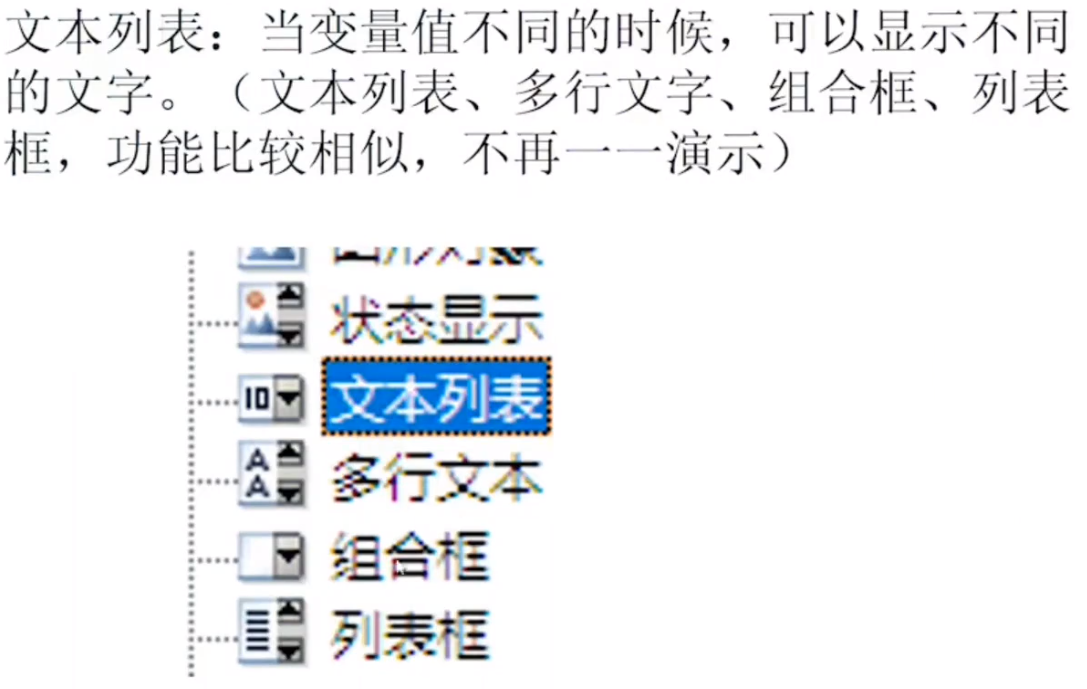

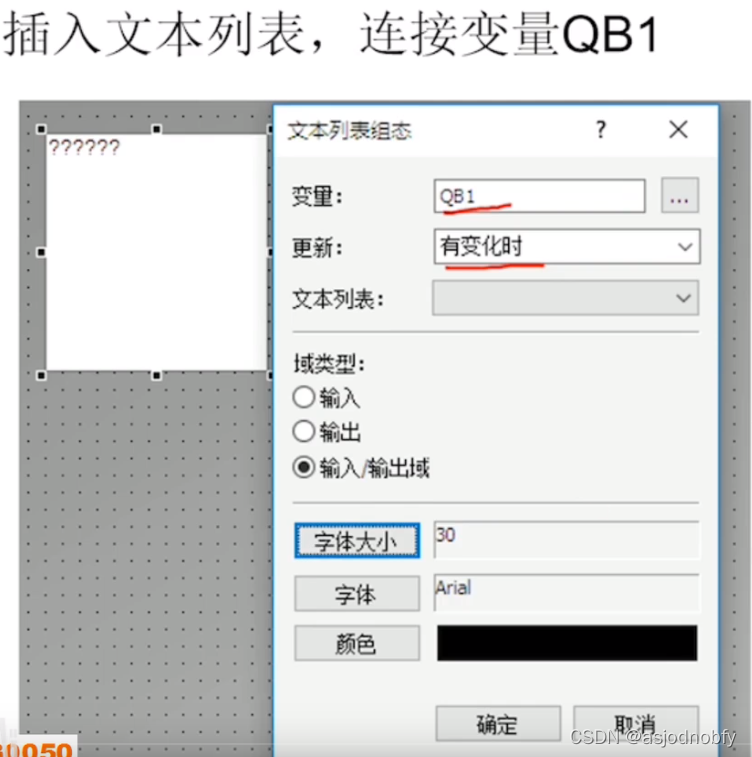

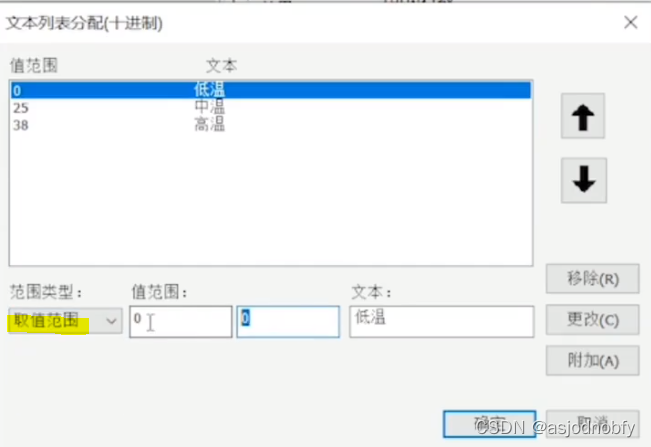

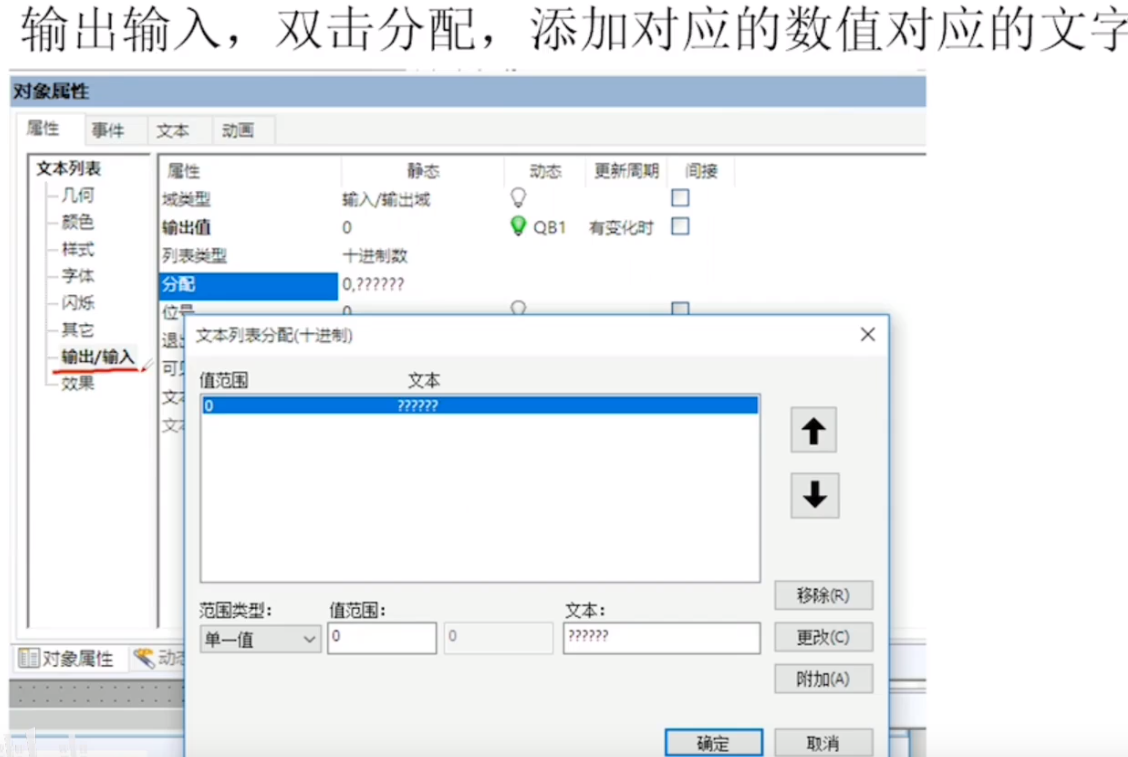

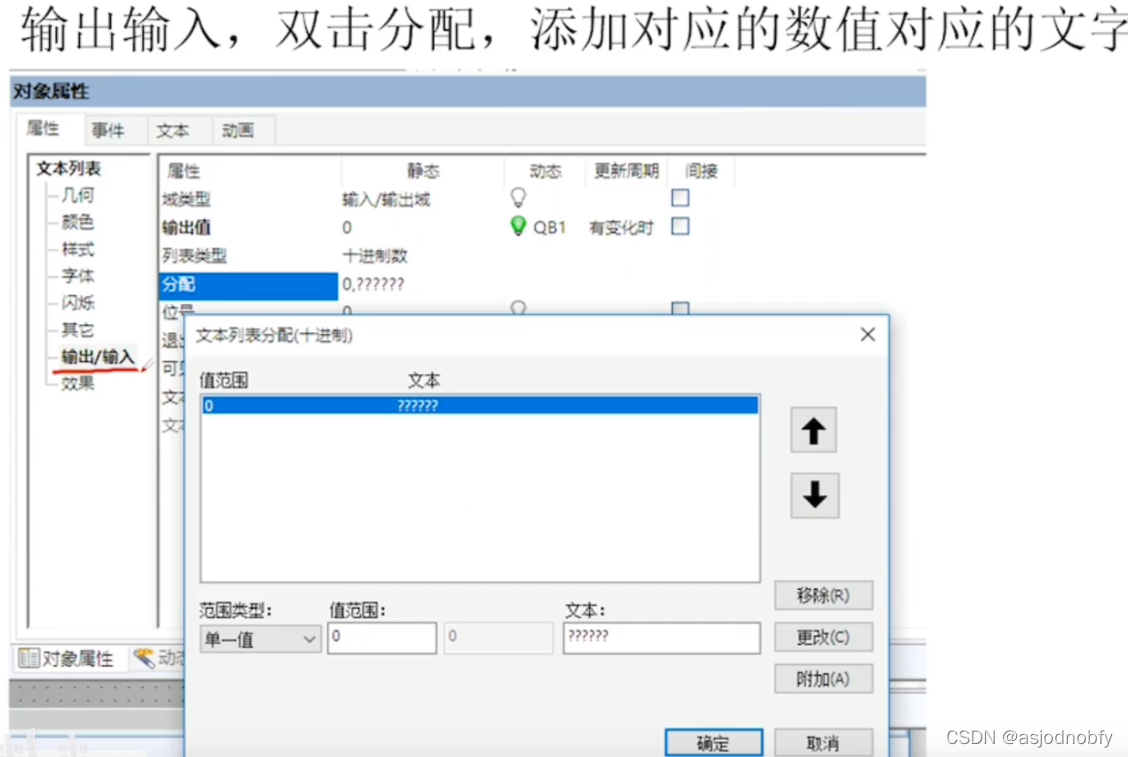

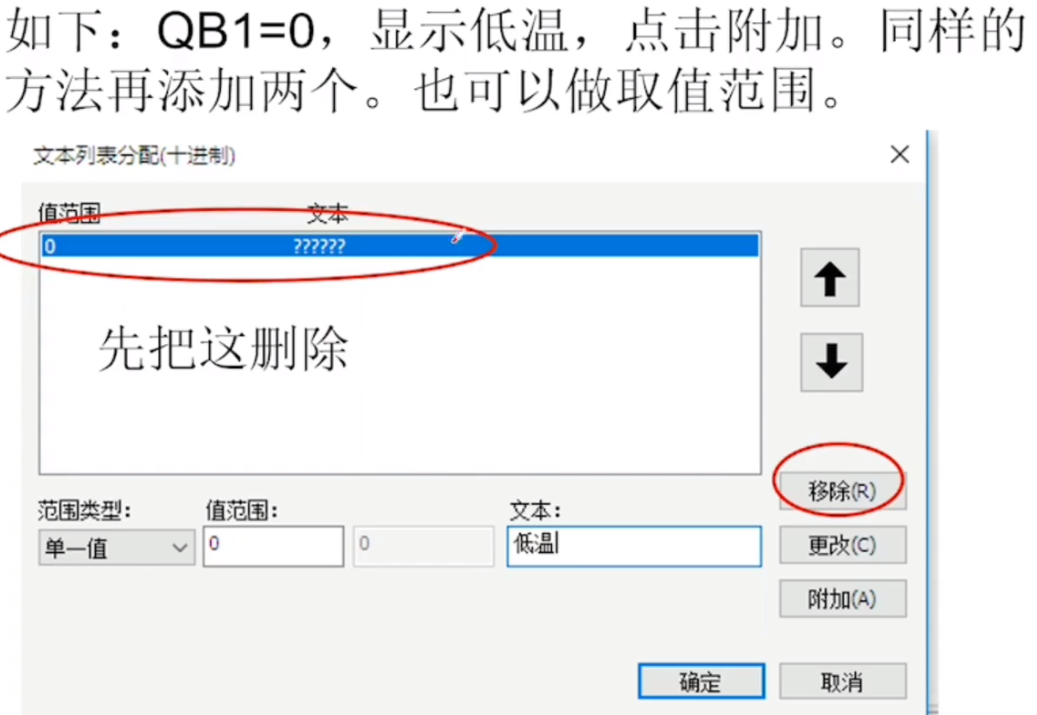

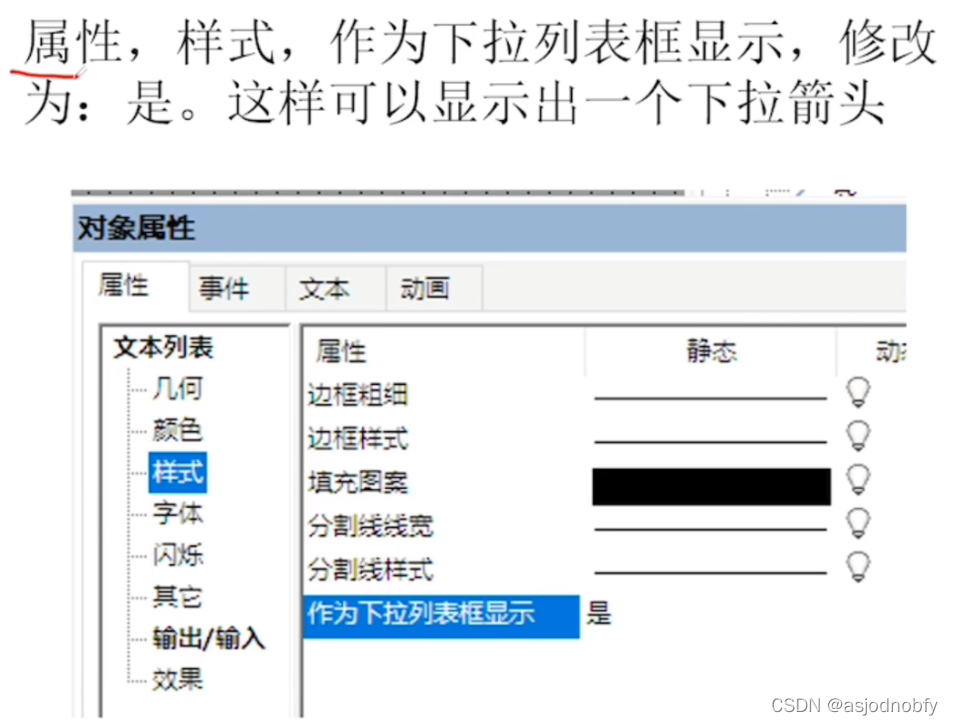

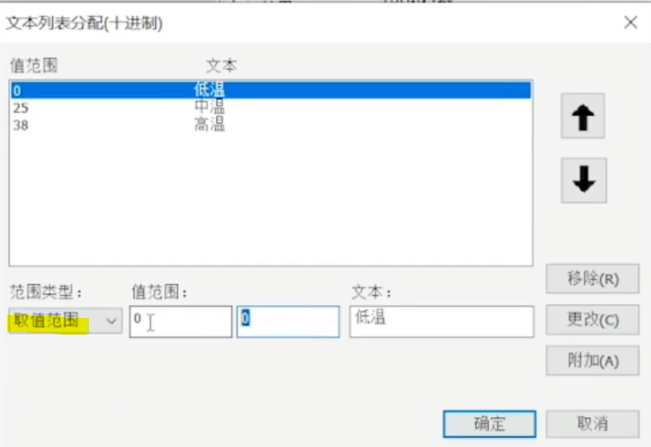

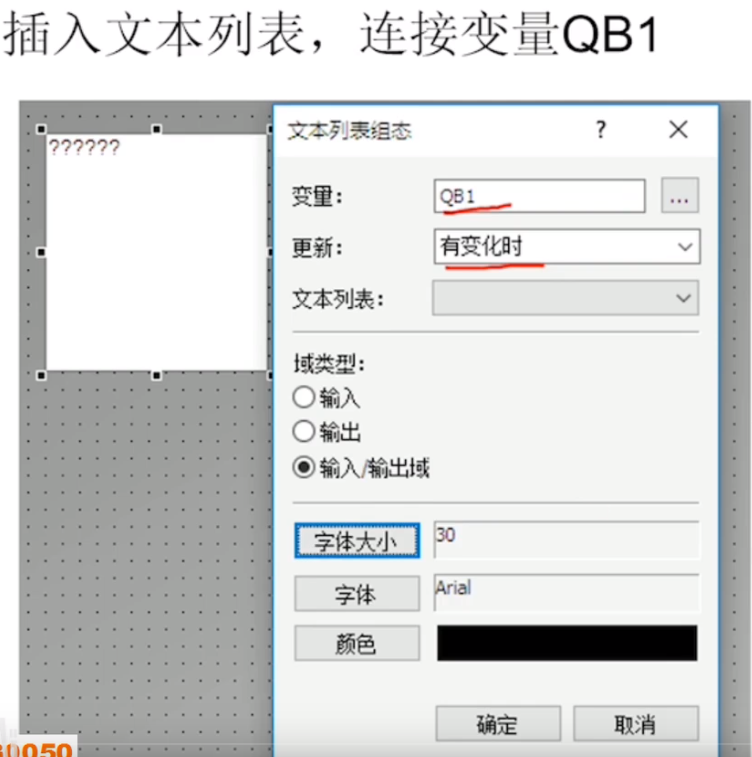

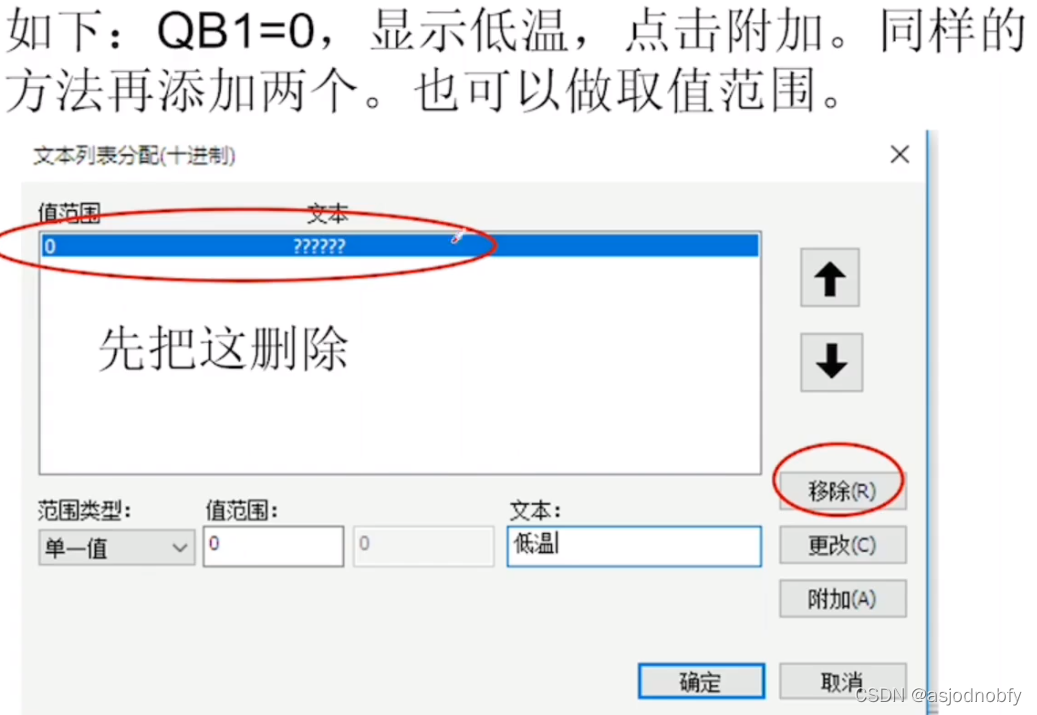

十一、 利用文本列表提示温度的低中高变化

也可以做值区间：

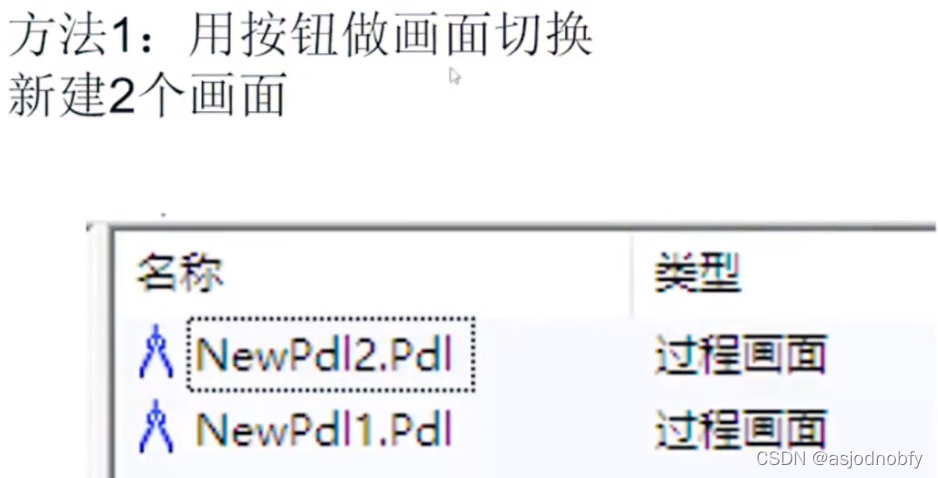

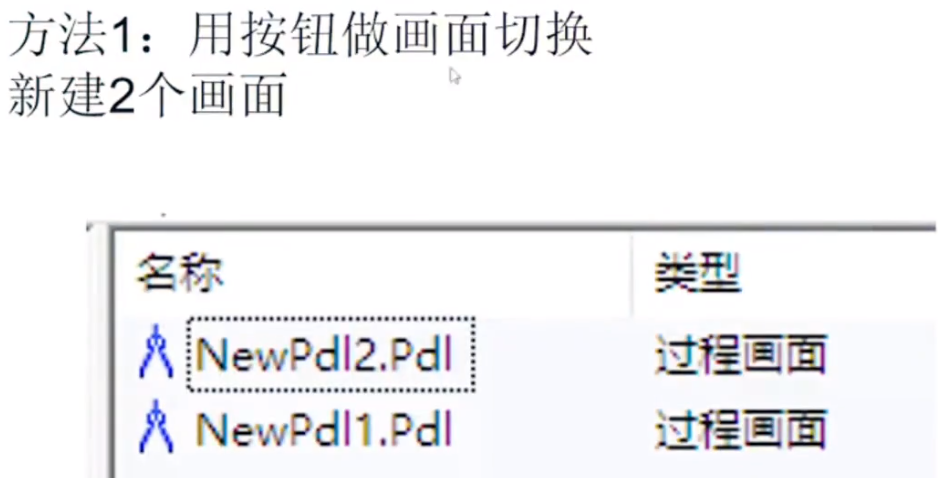

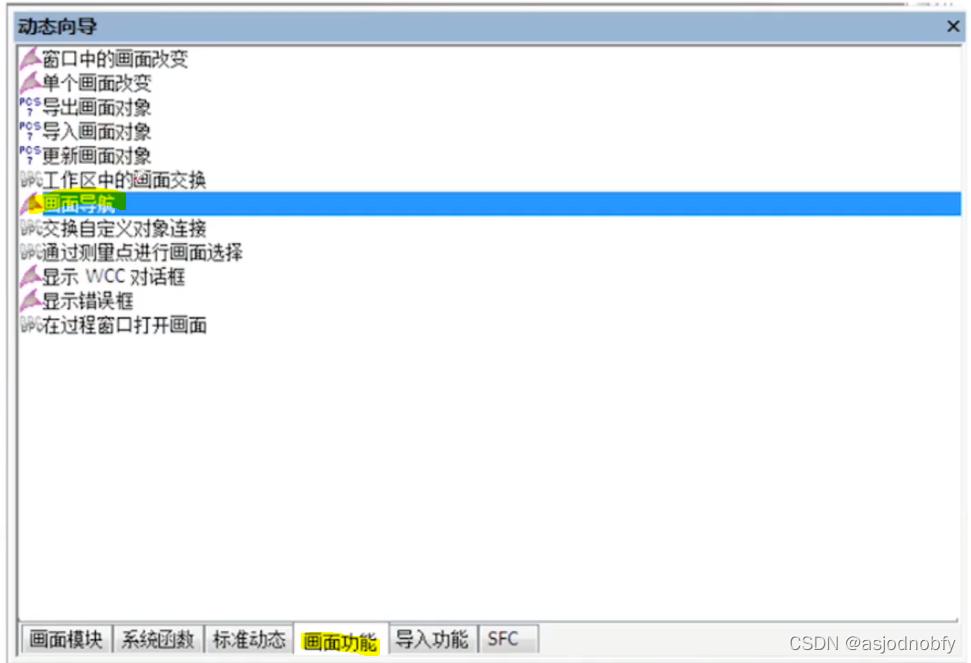

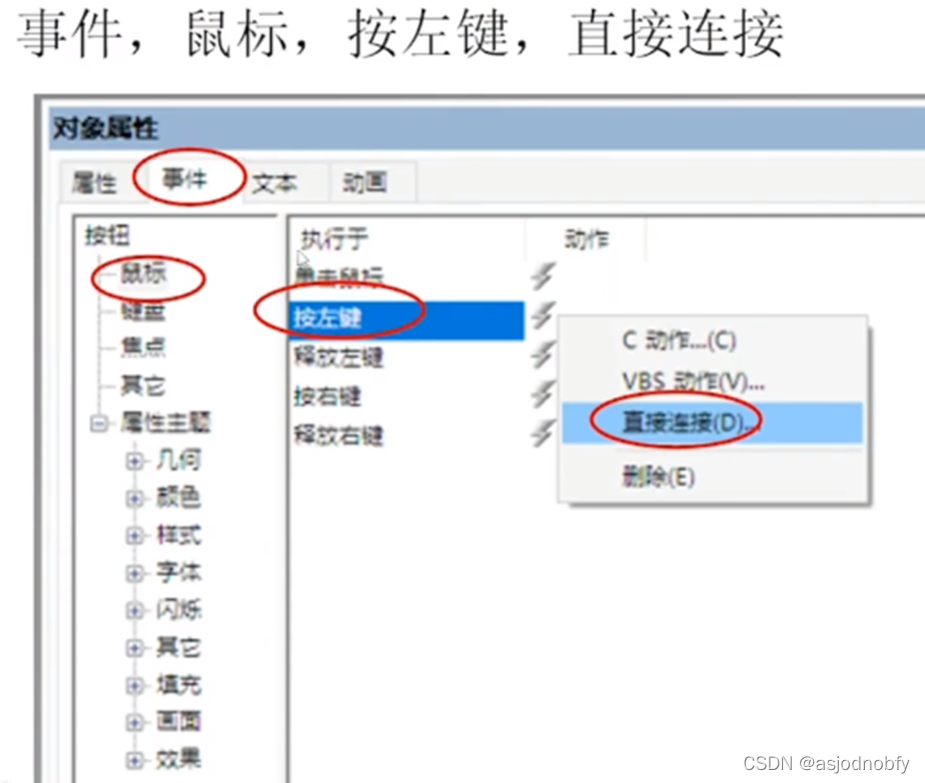

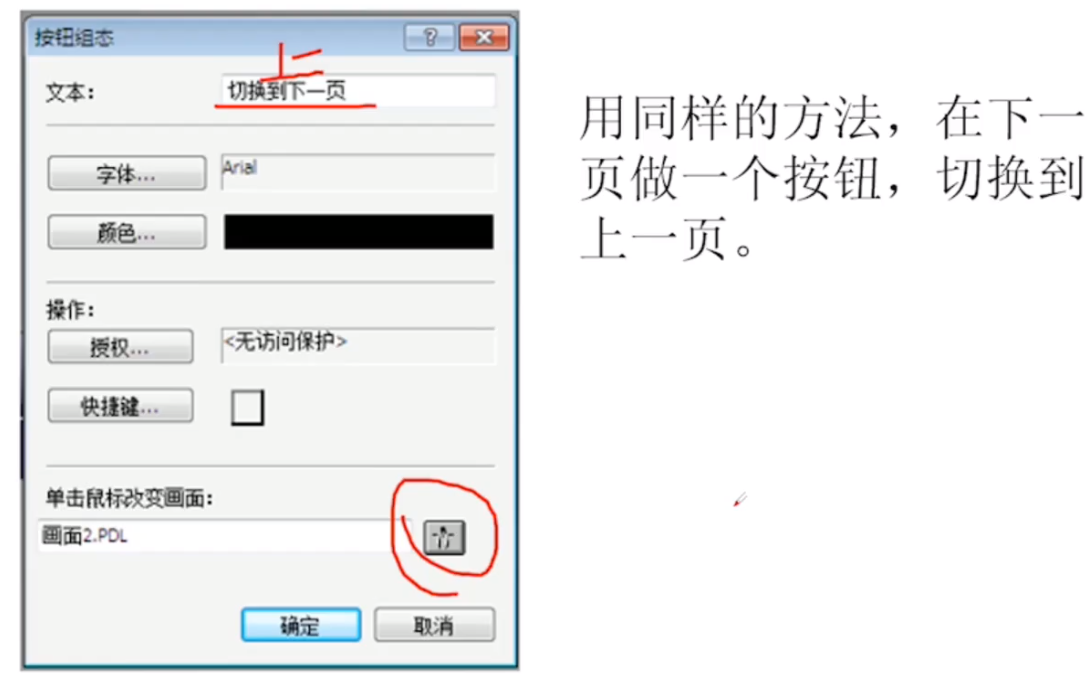

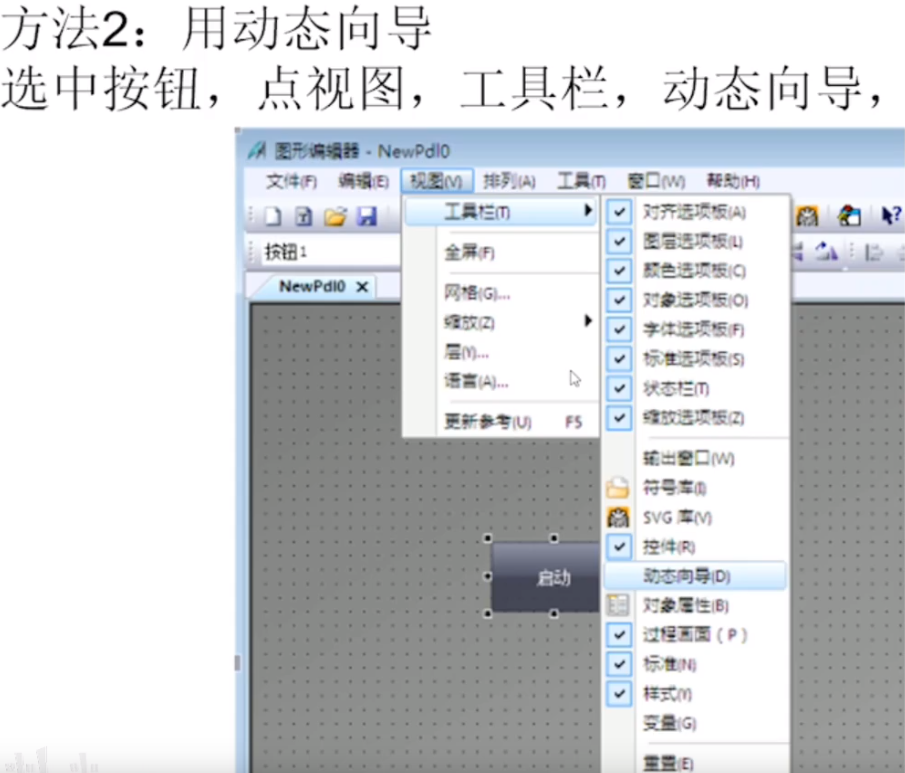

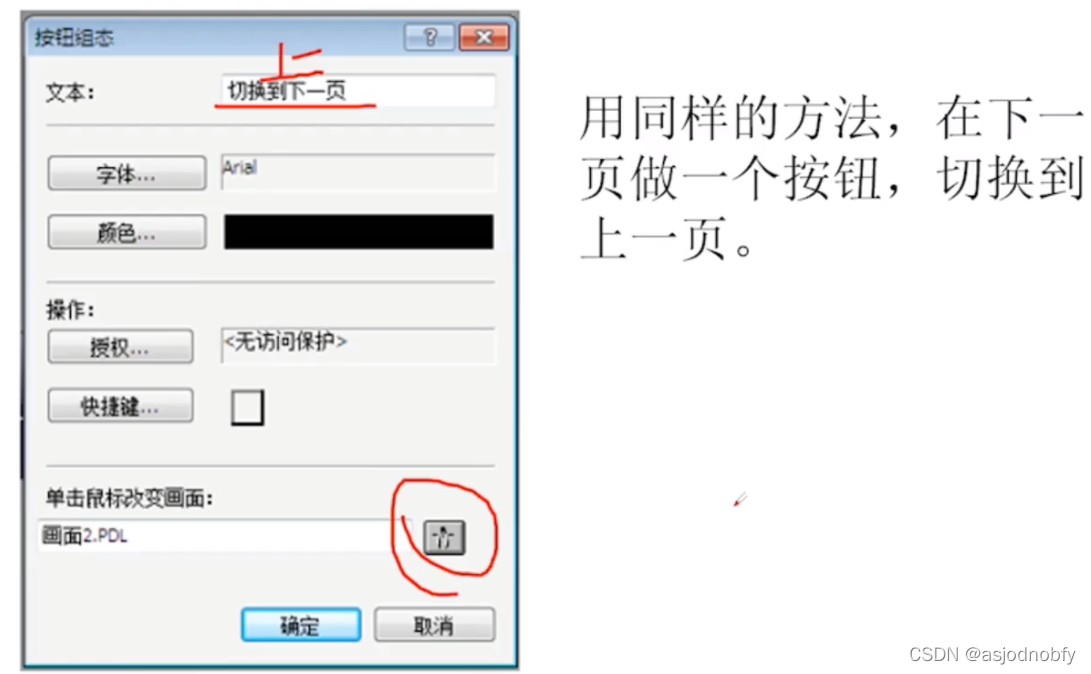

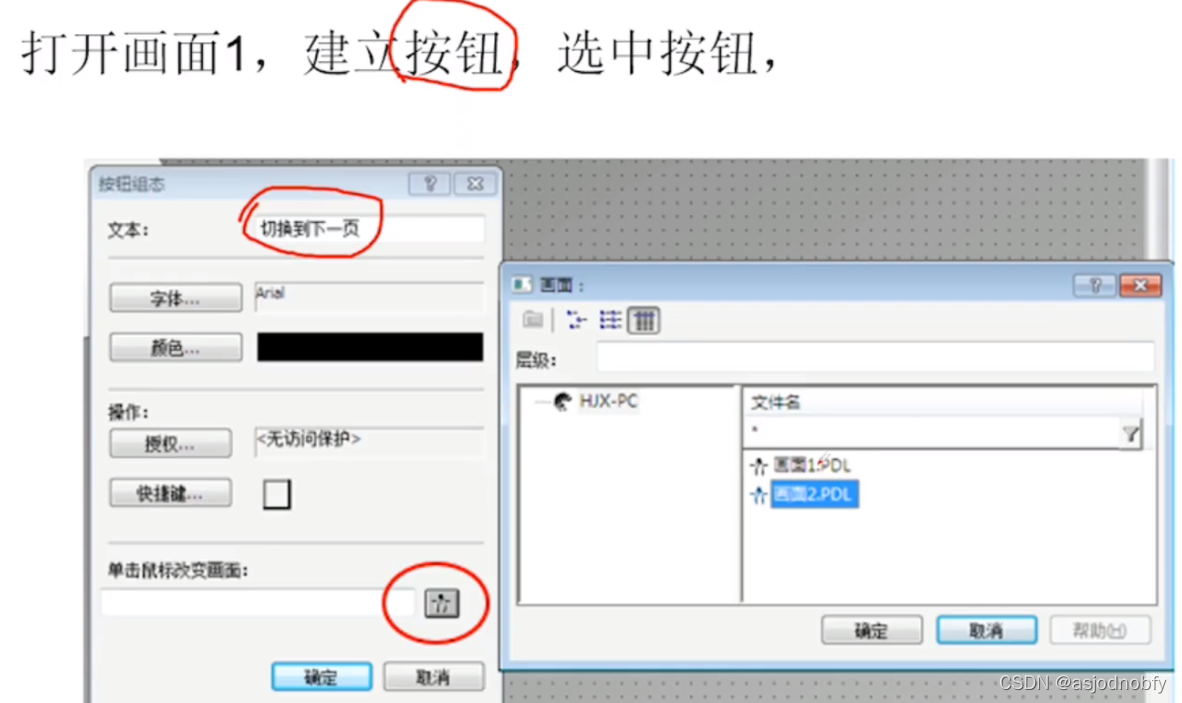

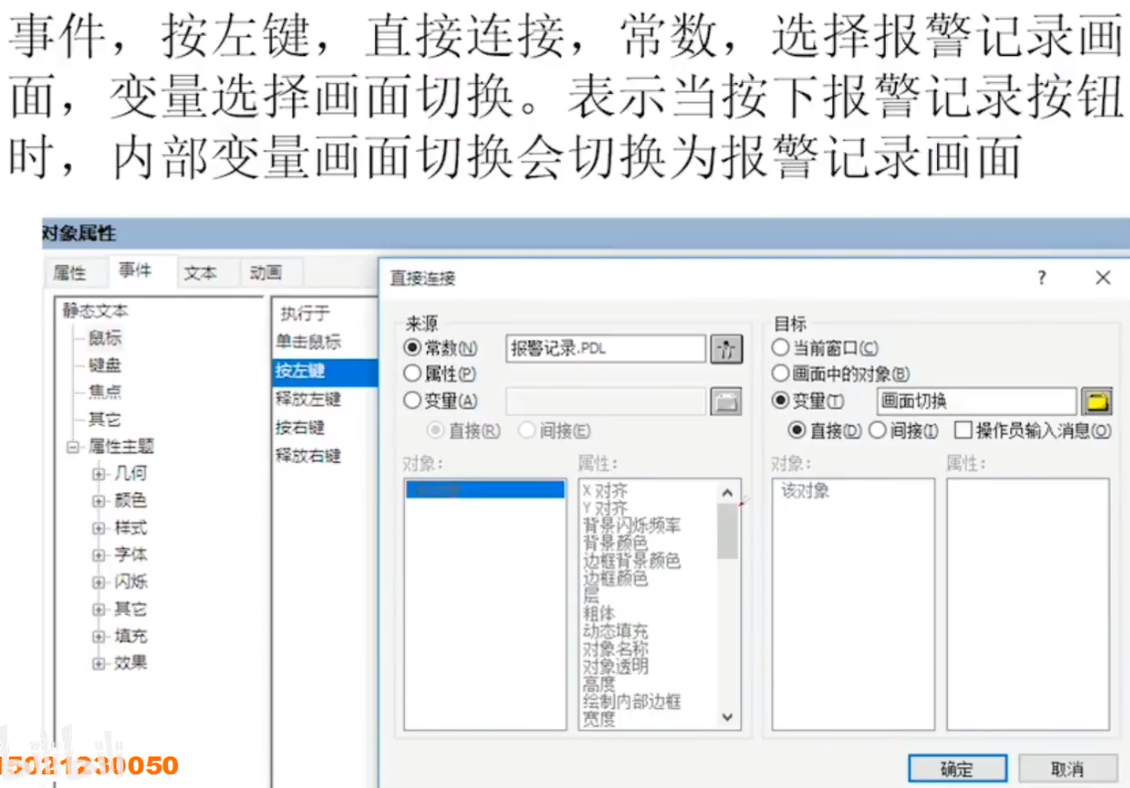

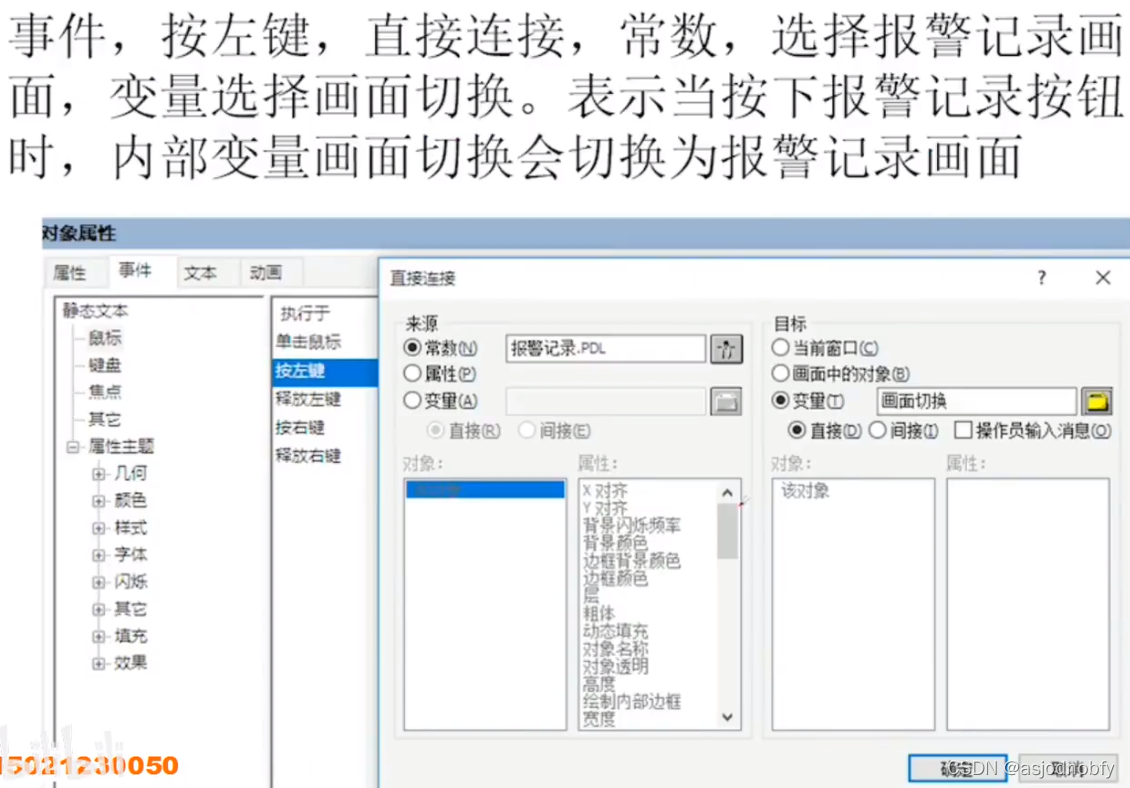

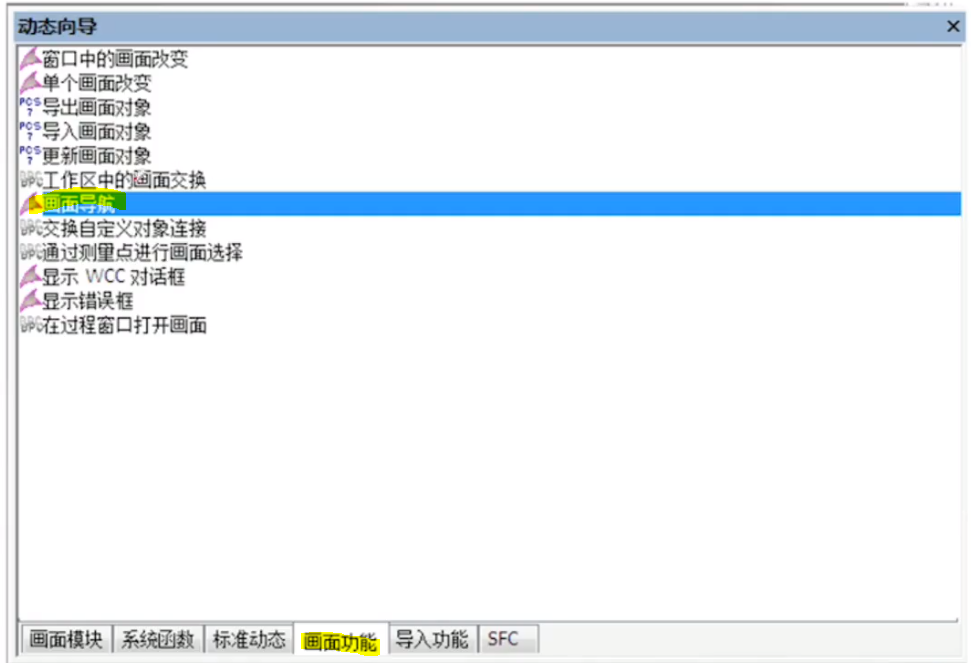

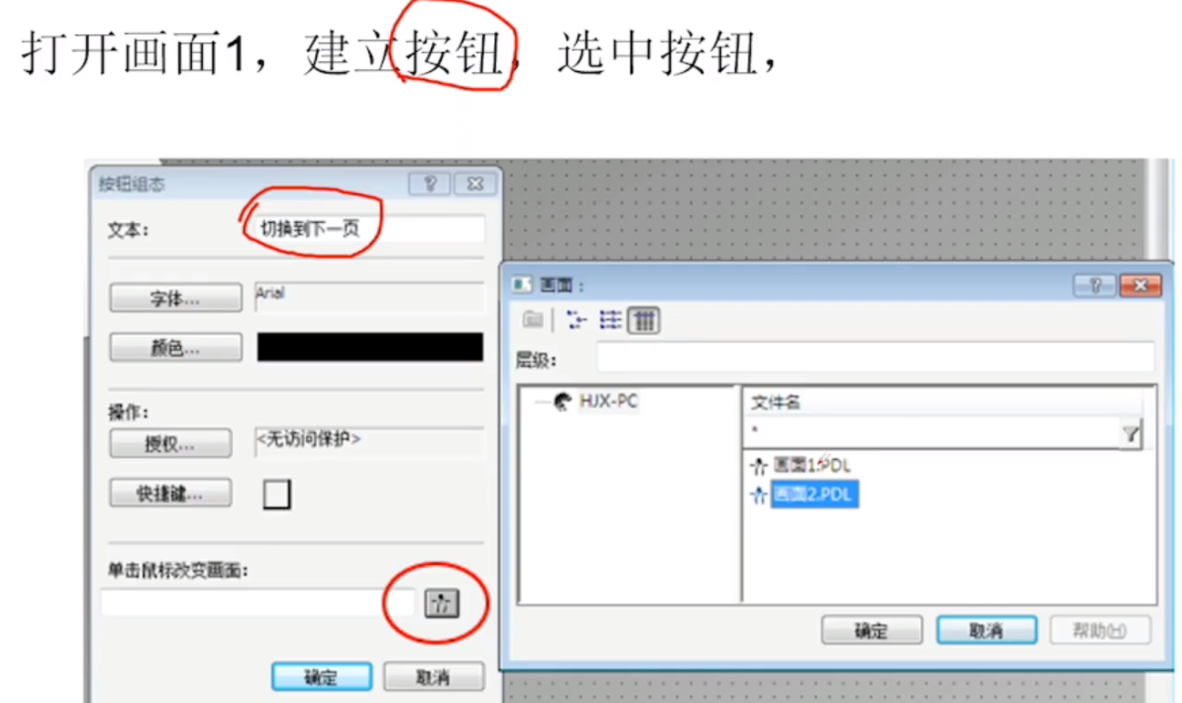

十二、 简单的画面切换

（方法二不常用，了解即可）

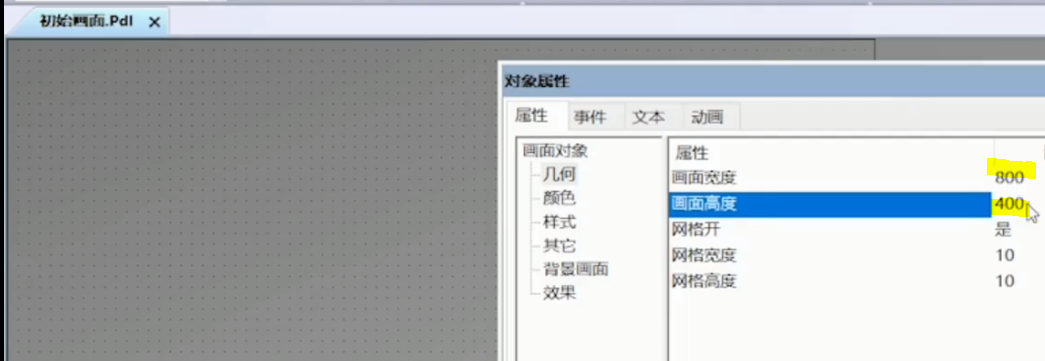

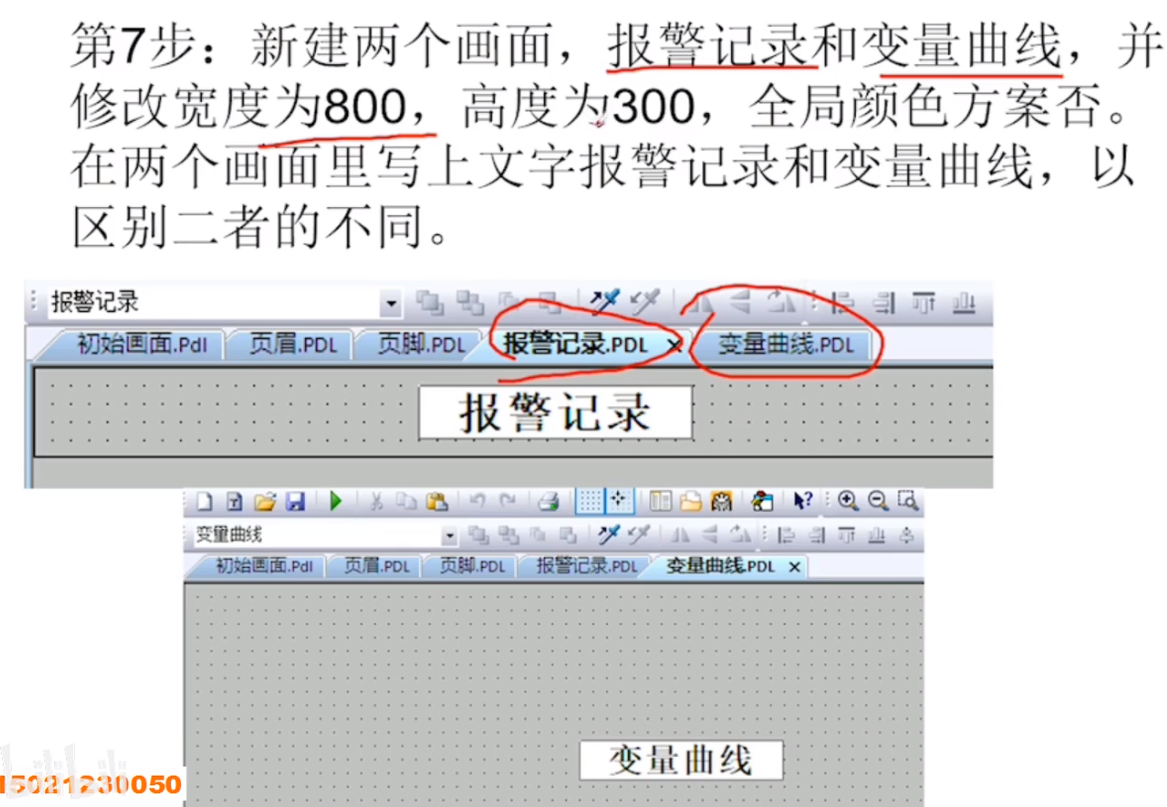

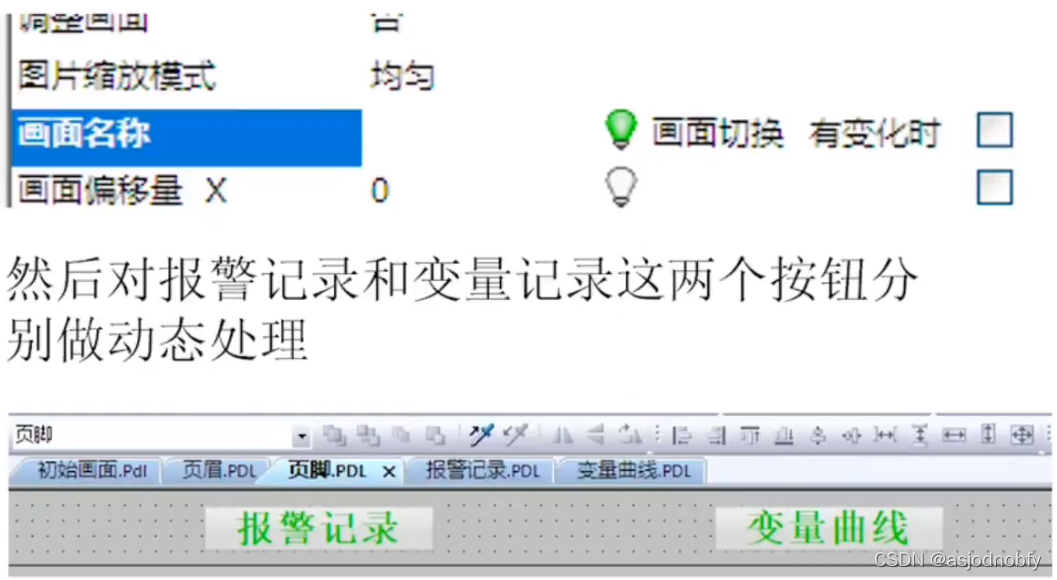

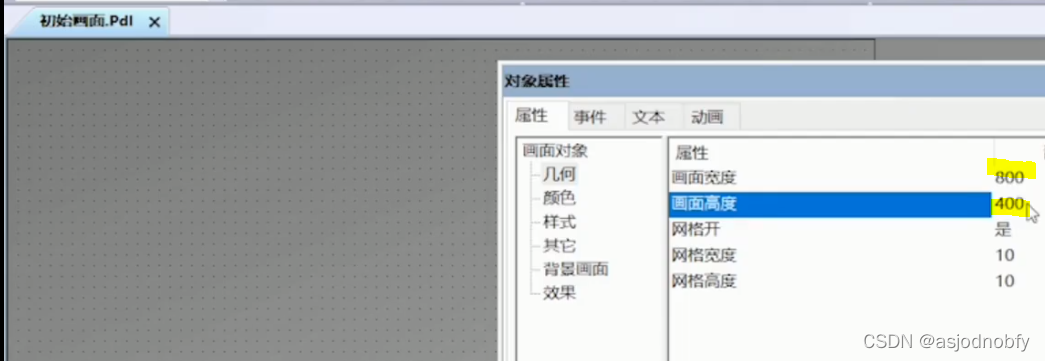

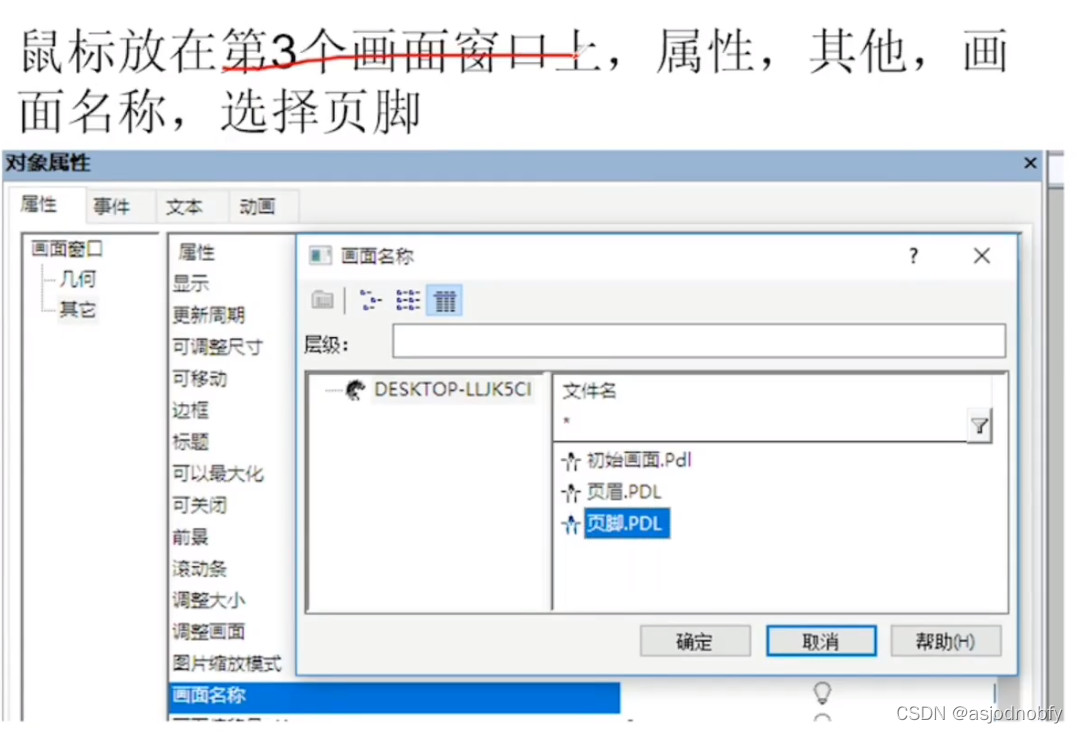

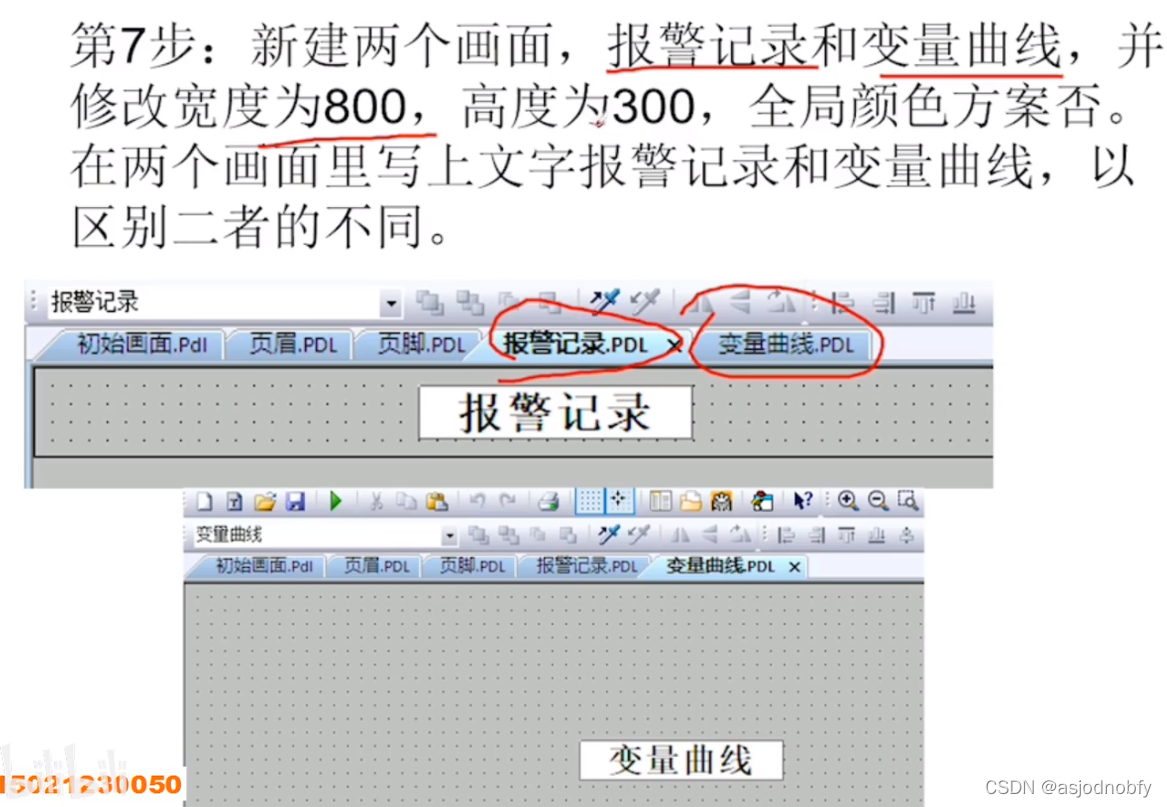

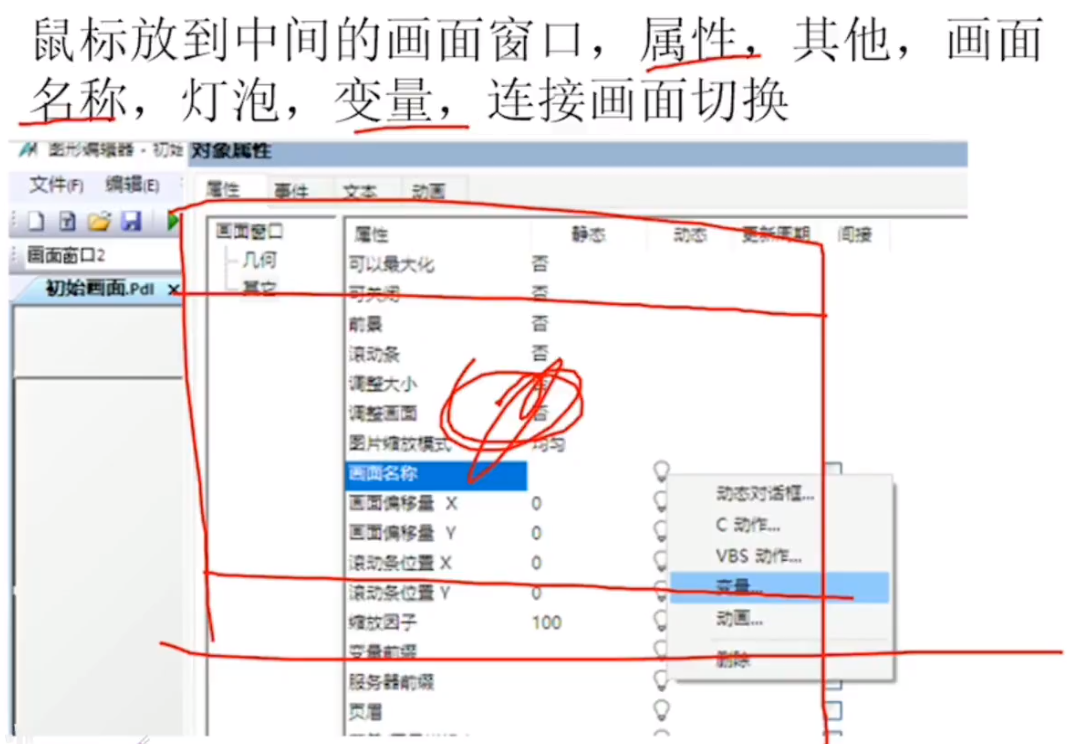

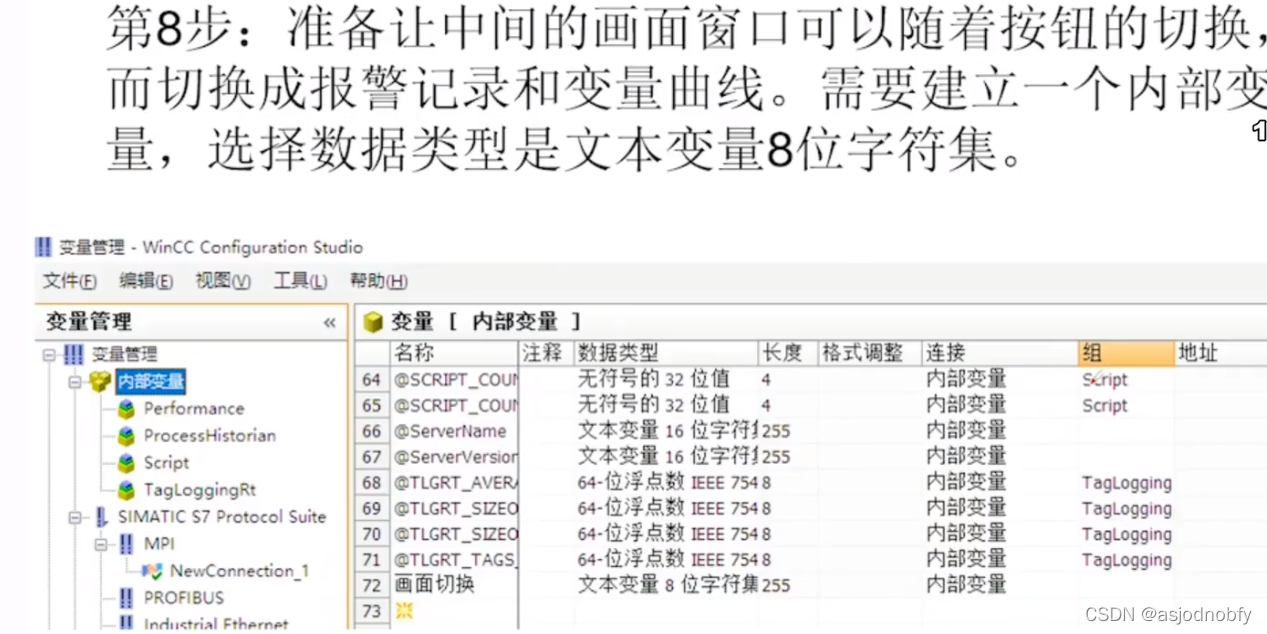

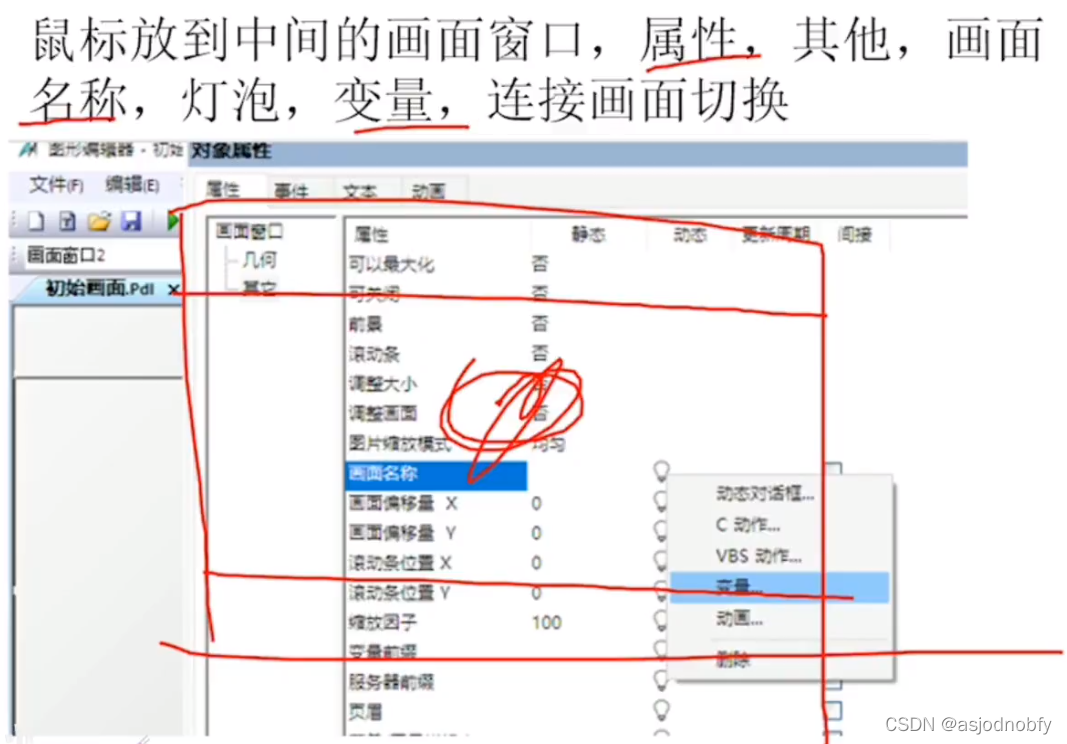

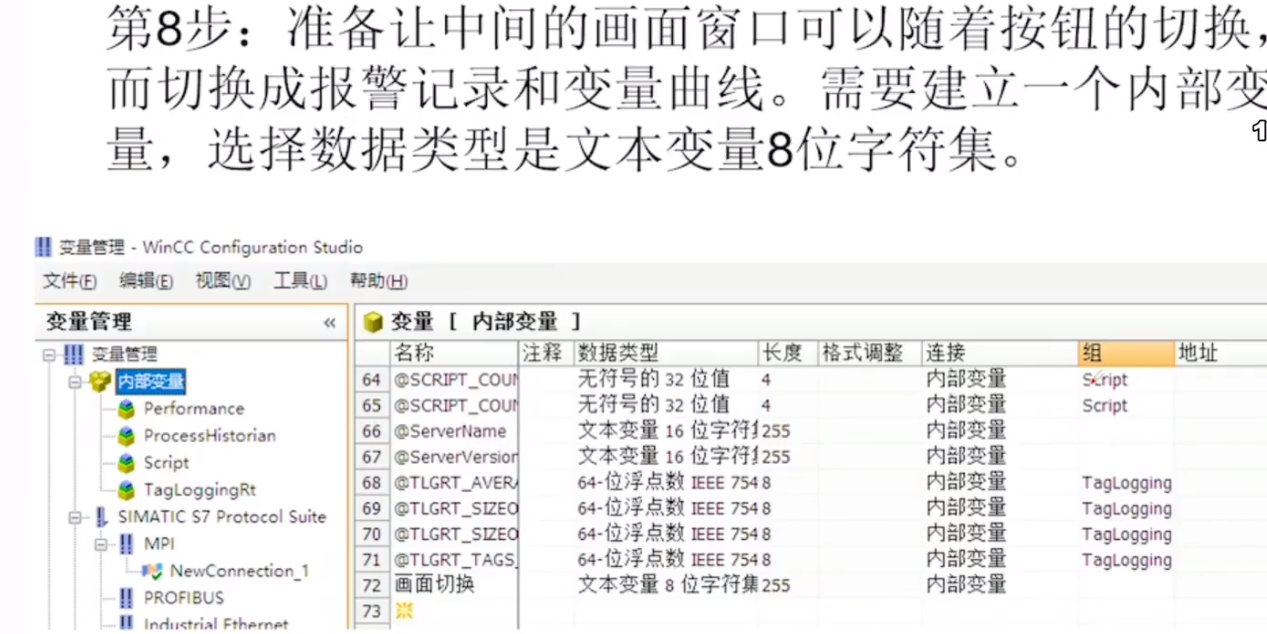

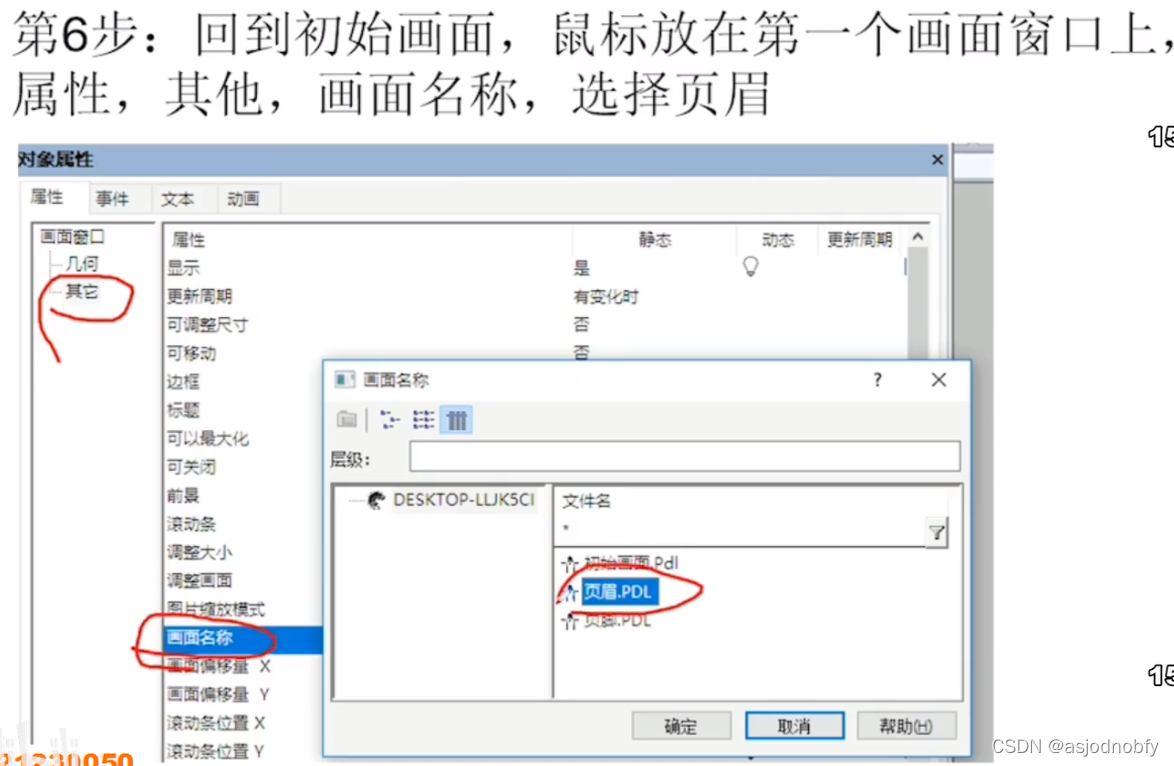

十三、 利用画面窗口任意切换各个画面

注意！所有画面都需要设置全局颜色方案为否

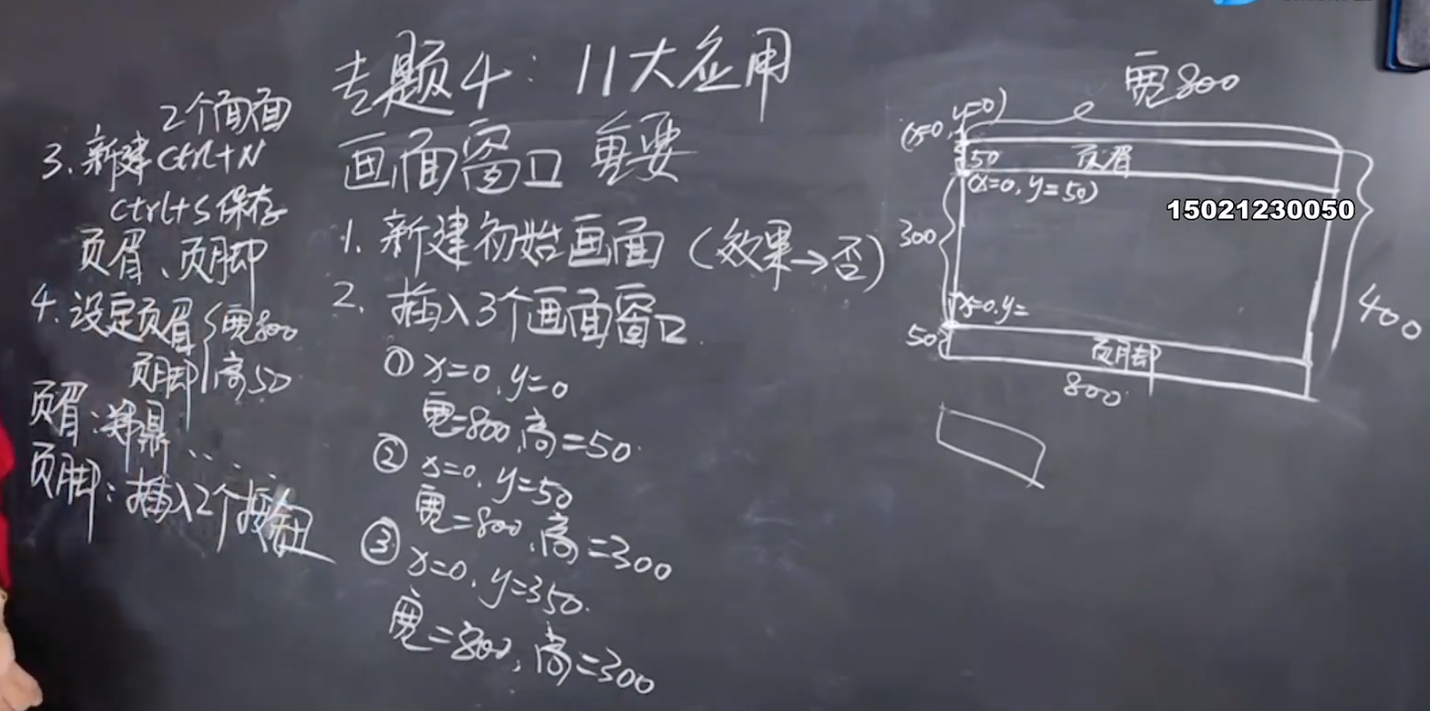

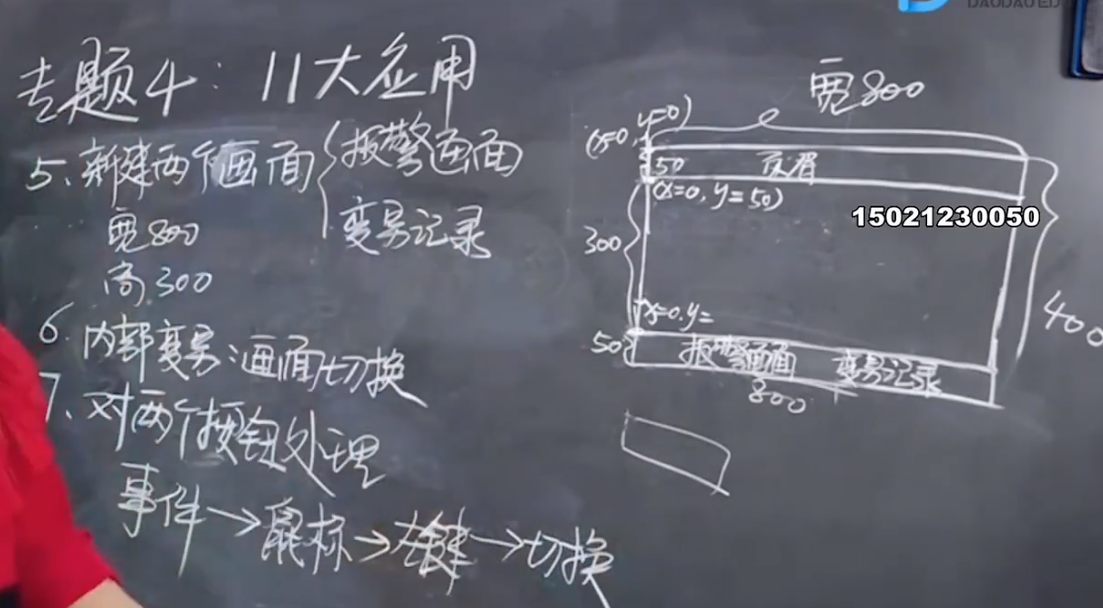

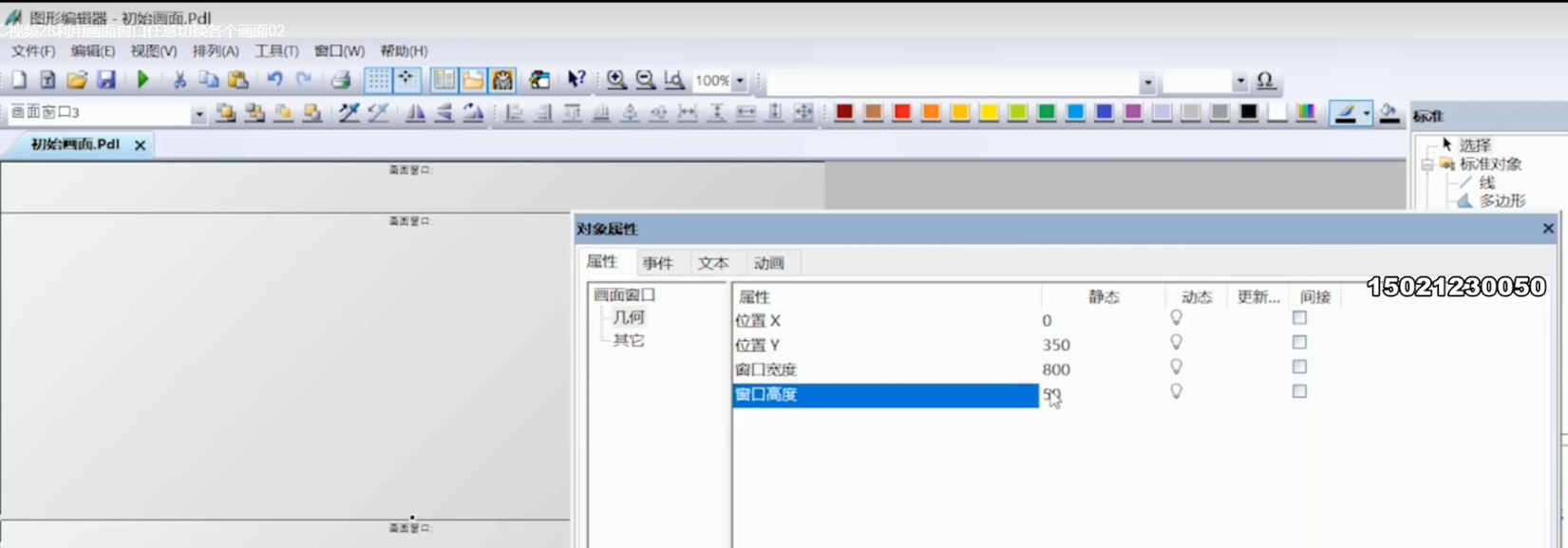

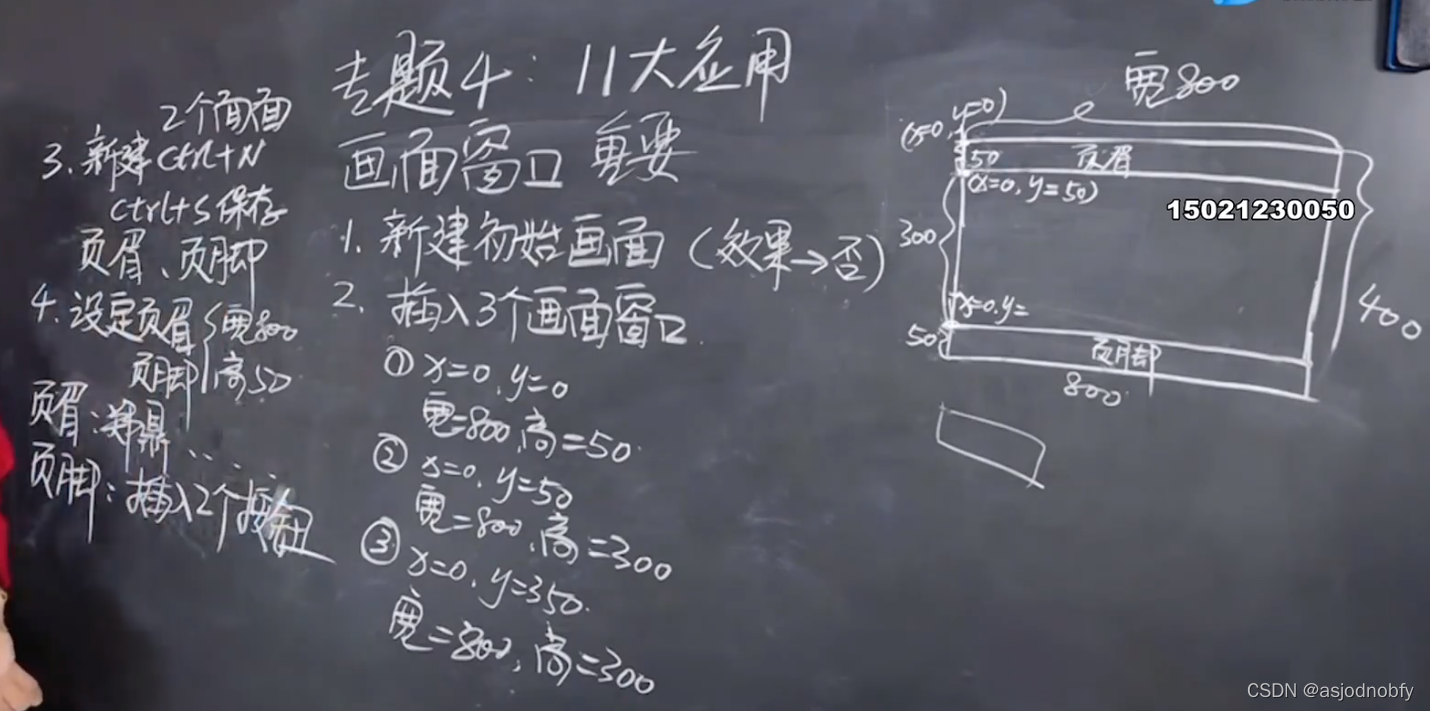

整个窗口被划分为3个部分，①页眉、②主体部分、③页脚

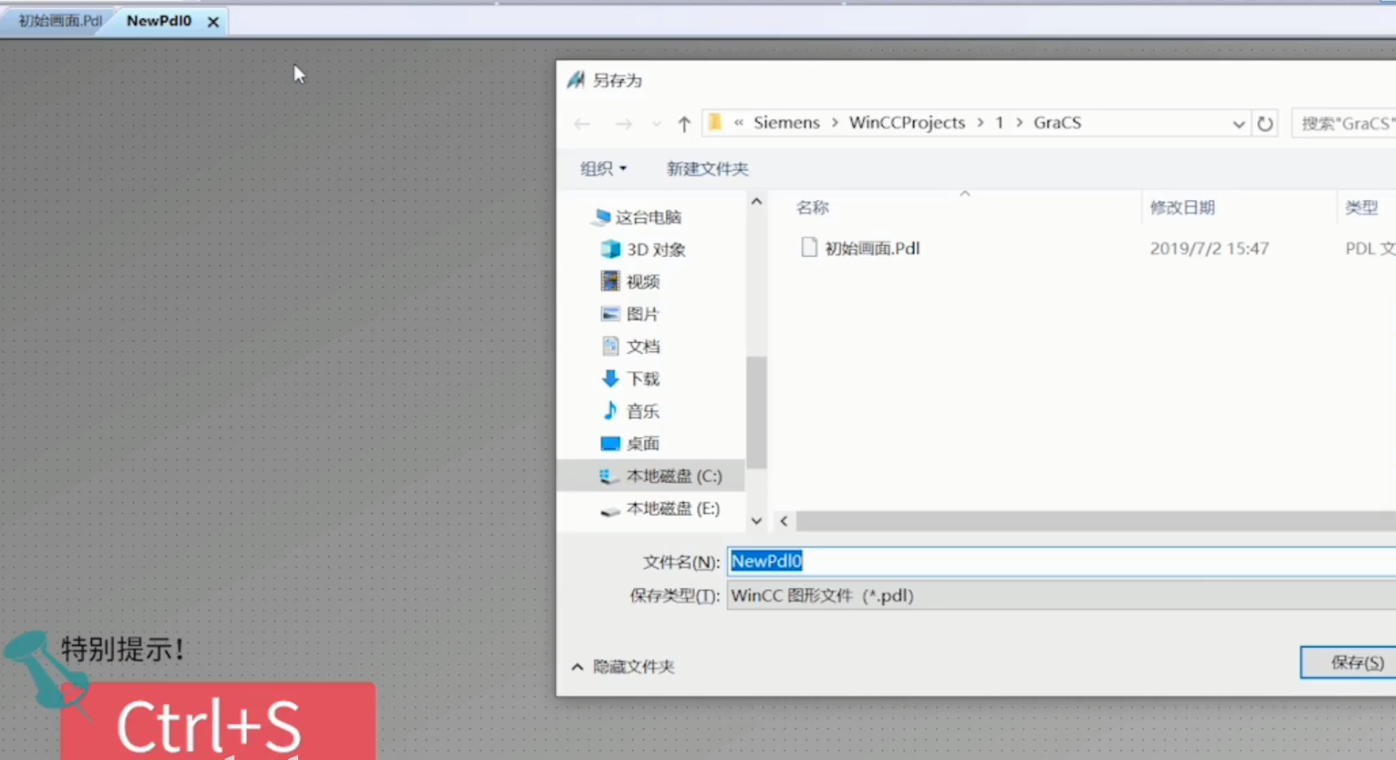

Ctrl + N新建画面，Ctrl + S 保存画面

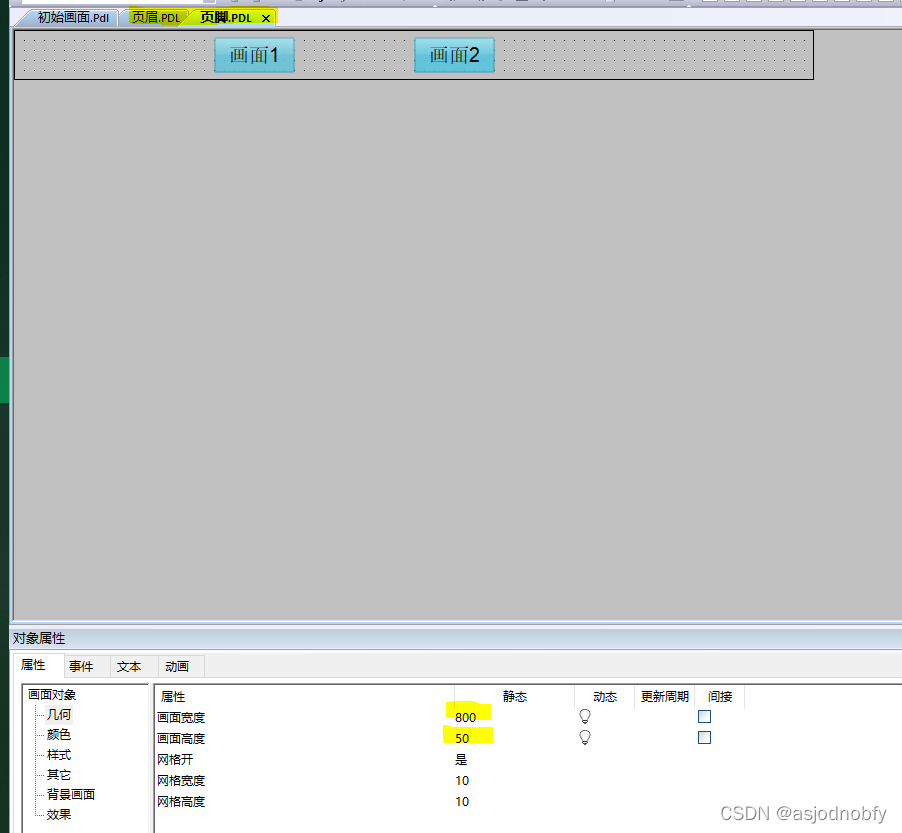

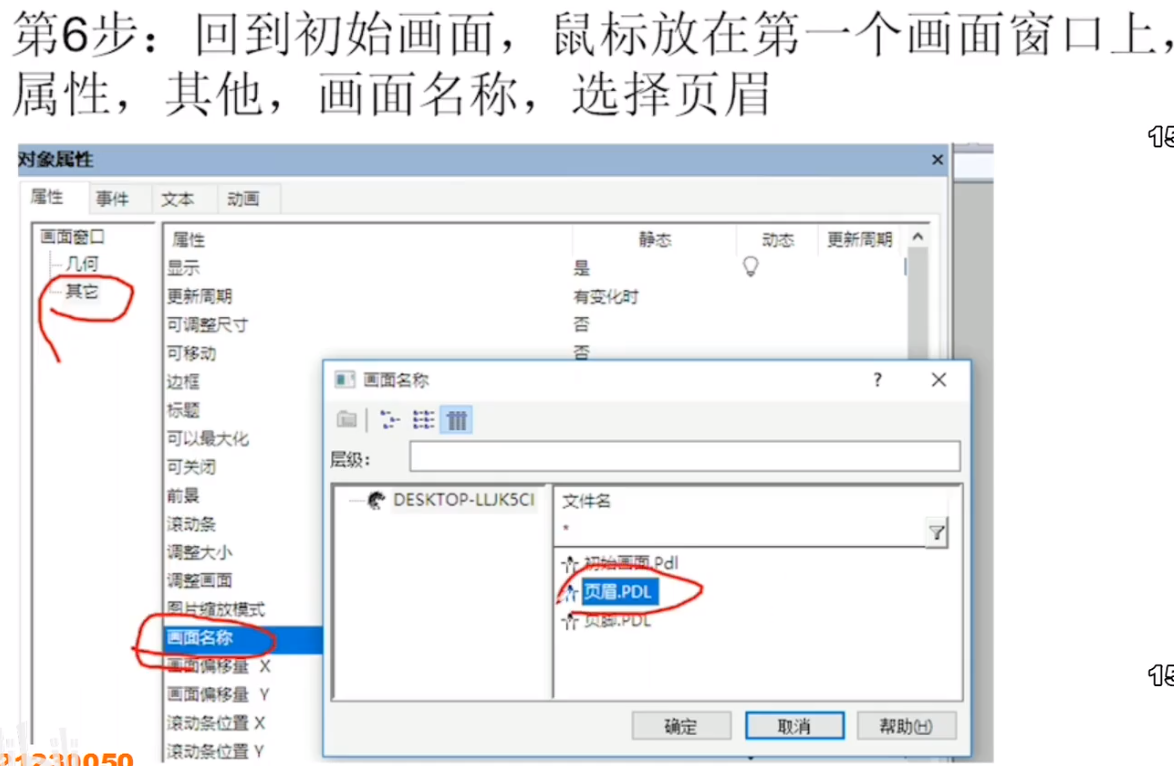

对新建的 页眉.PDL 和 页脚.PDL 进行编辑

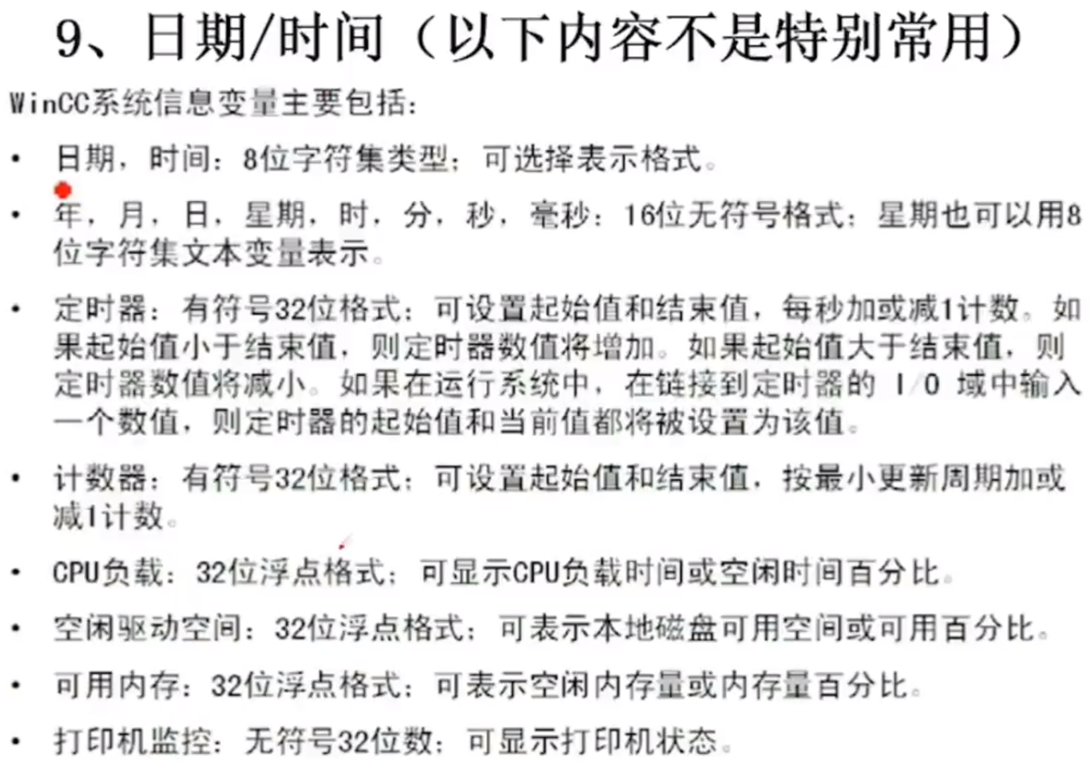

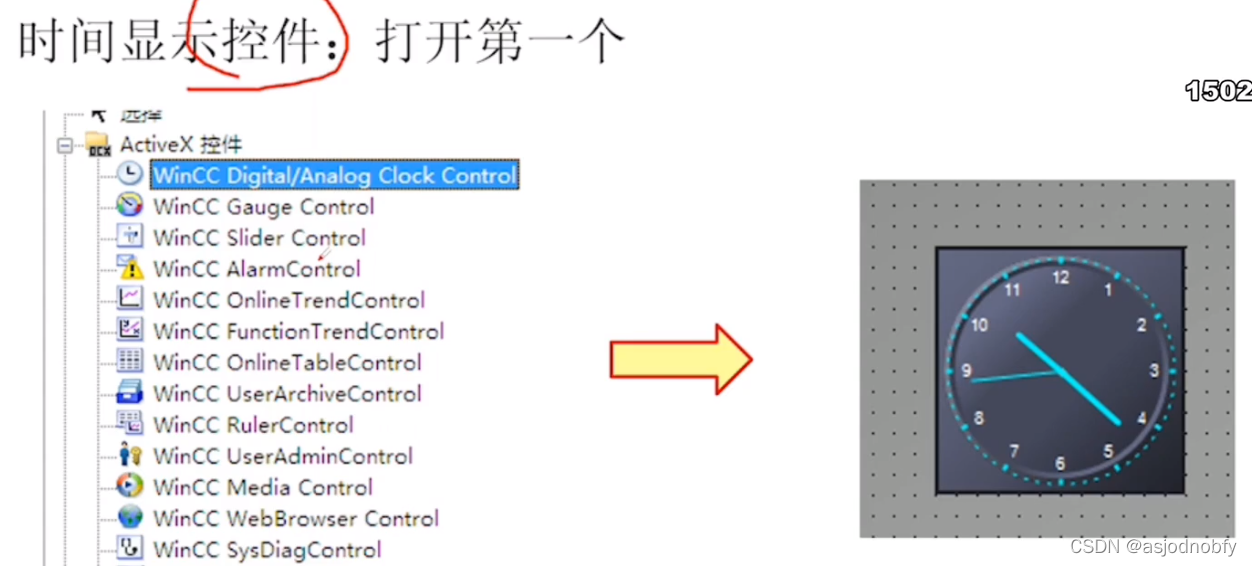

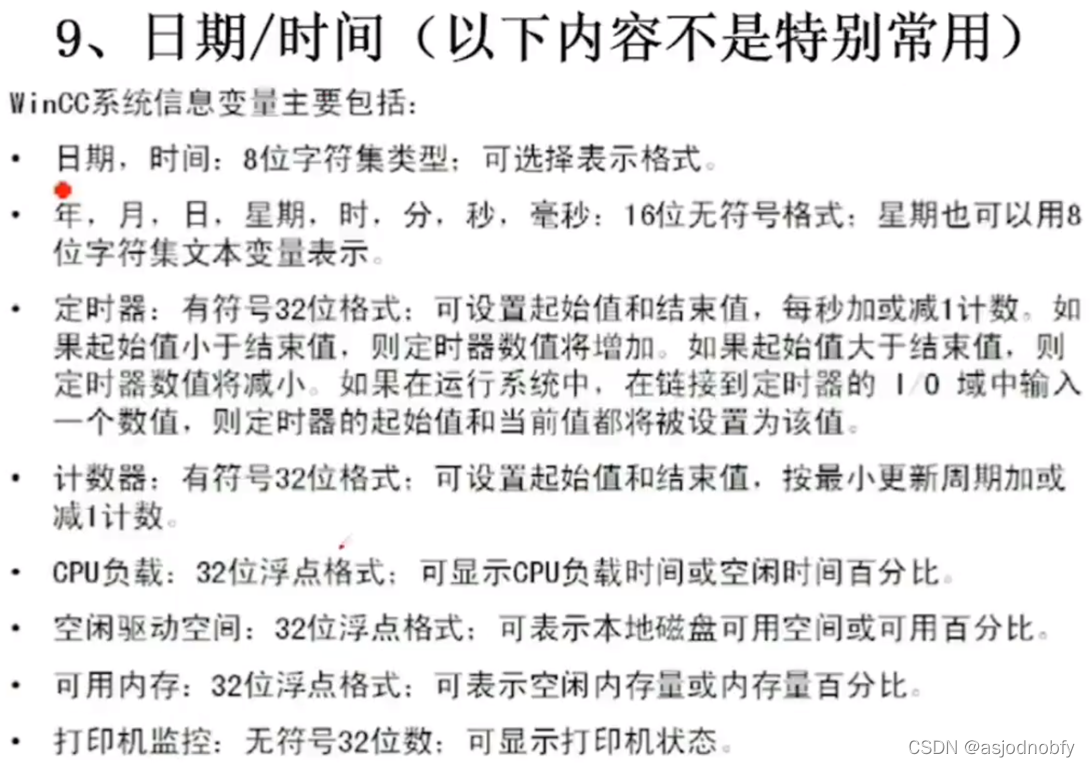

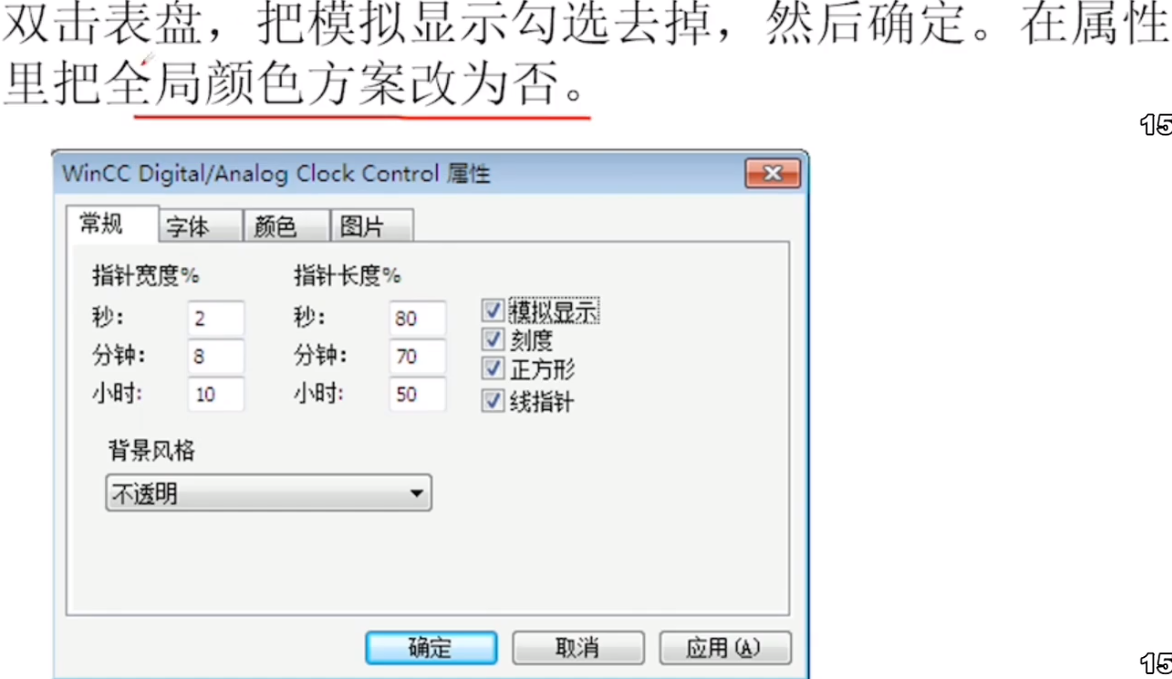

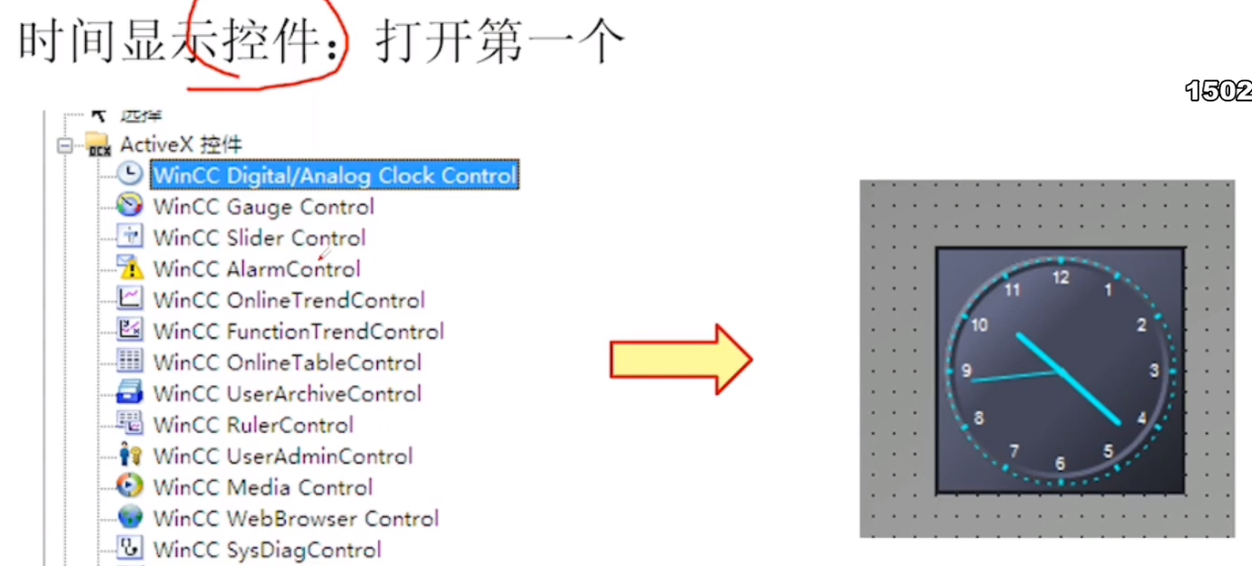

十四、 如何在上位机显示当前位置和时间（第29集）

如果将模拟显示去掉，则显示电子数字，不显示表盘

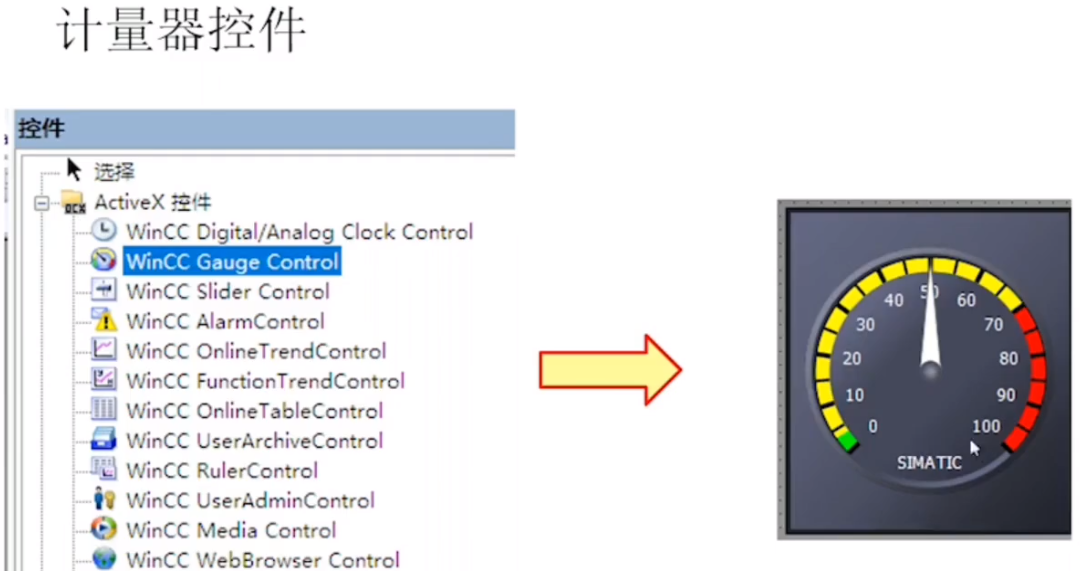

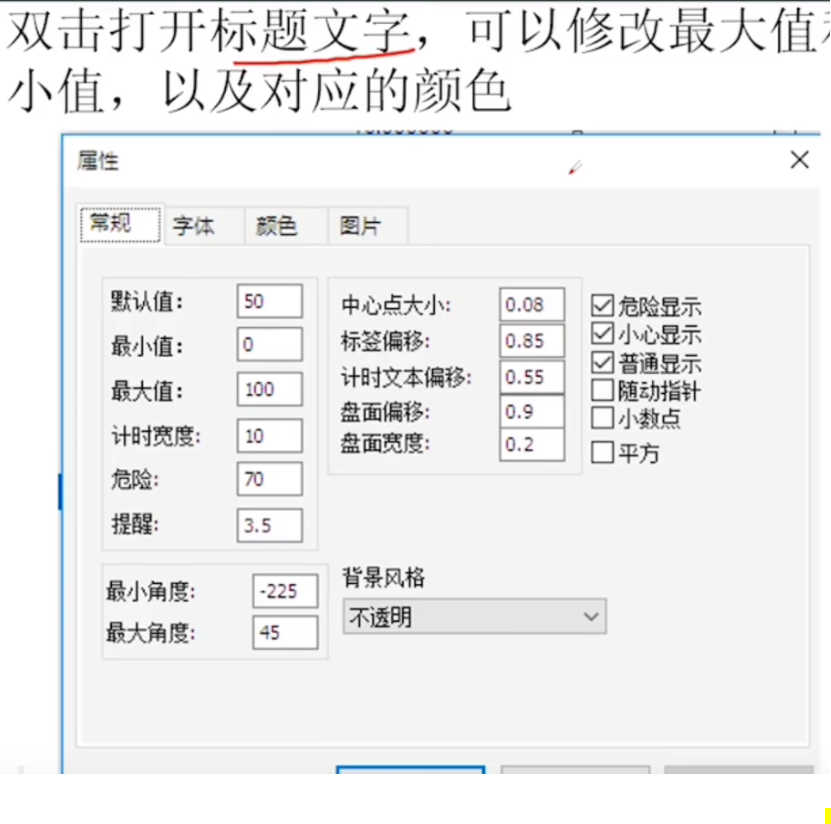

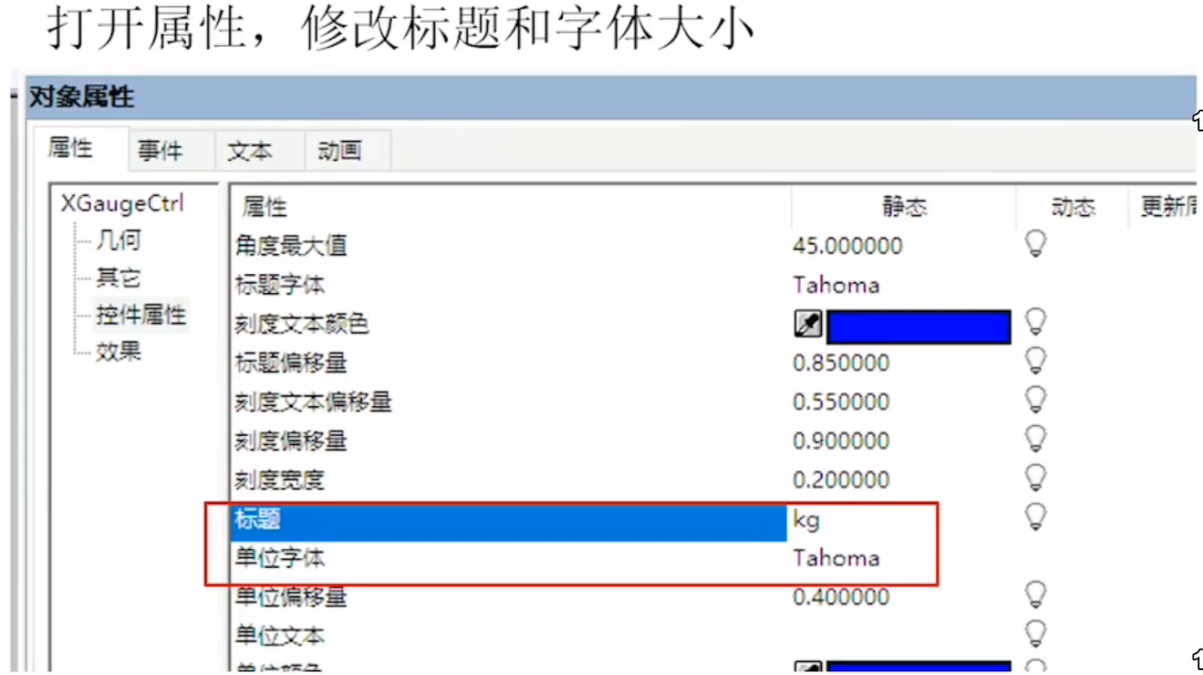

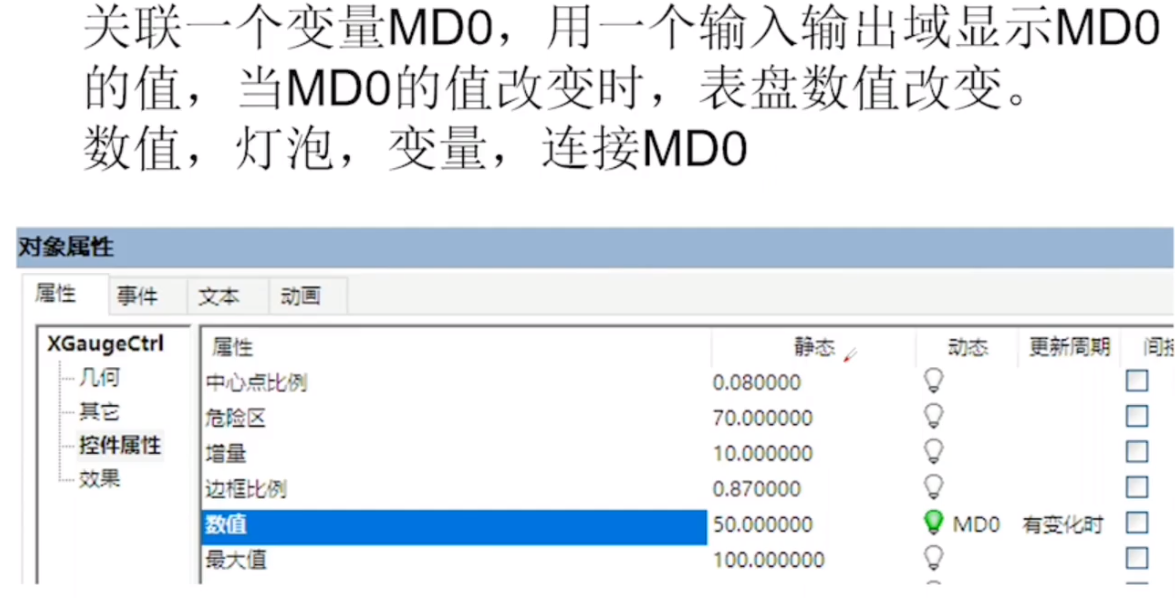

十五、用计量器显示实时压力（第30集）
