同步升压与异步升压_电源入门（2）：boost升压，电感电压和输入电压叠加、实现升压...
将二个电压叠加就实现的电压的提升，这就是升压变换器的基本原理。
使用储能元件从输入电源获取能量得到一个电压，然后将它和输入电压顺向串联，就可以实现升压功能。电容和电感是二种常用的储能元件，如果使用电容实现这个功能，这种升压变换器称为电容充电泵；如果使用电感实现这个功能，这种升压变换器称为BOOST变换器。另外，也可以将直流电压变为交流，然后使用高频变压器升压，如反激、正激、推挽、半桥和全桥等电源结构。本文只讨论前面二种结构的演变过程。
1、电感BOOST变换器
输入电压Vin加到电感两端，电感激磁并将能量储存在电感中，电感和输入电压断开后，电感的电流不能突变：L•di/dt=Vin，电感中变化的电流产生感应电压，感应电压的方向右正左负，如图1所示。

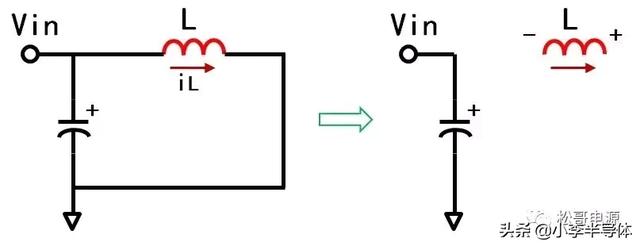

图1：电感激磁储能
将感应电压的负端连接到输入电压的正端，也就是电感的感应电压和输入电压顺向串联，感应电压的正端就可以得到高于输入电压的电压，
