软件模型之业务建模|过程

前言

在软件模型业务建模过程中，业务过程的提取与建模至关重要，我们如何理解业务过程，如何分析通过何种方式进行表达，便于我们在项目需求陈述和开发过程中交流；本章主要聚焦业务过程建模展开从理论到实践和工具进行介绍。

业务过程的概念

业务过程(Business Process):是一些列以一种或者多种输入为条件从而为客户创造某种业务价值输出的活动流程。业务过程有特定的目标，同时也受外部环境或者其他过程中发生事件的影响。

进一步说明:例如产品采购，产品销售，产品加工等。

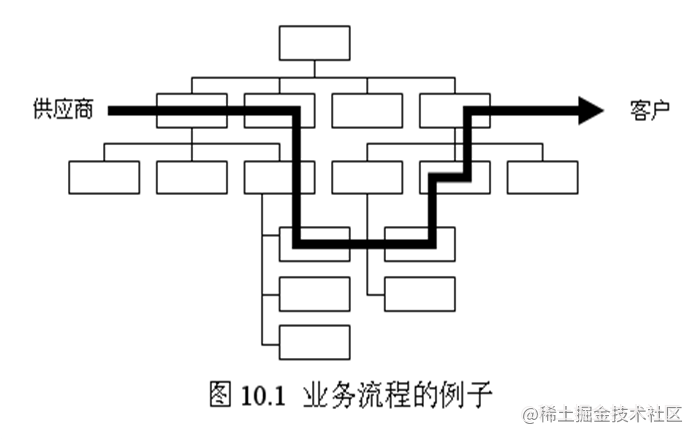

一个业务过程可能会跨越多个企业部门:

业务过程模型

业务过程模型的概念

业务过程模型(Business process model):是用来描述业务业务领域中，各业务过程及其相互关系的模型。

业务过程模型的基本要素

• 业务目标：业务过程要大道的目的
• 过程输入:业务过程的输入对象
• 过程输出：业务过程加工之后输出的对象
• 过程控制：业务过程中药使用到的各种资源。
• 过程支持：业务过程执行的事件和各种活动。

业务过程的表示

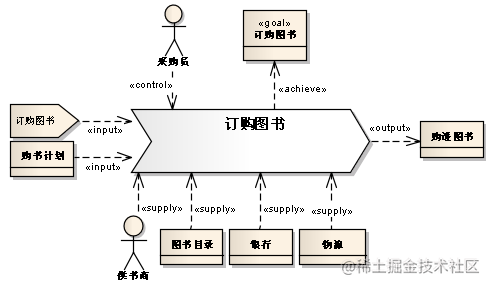

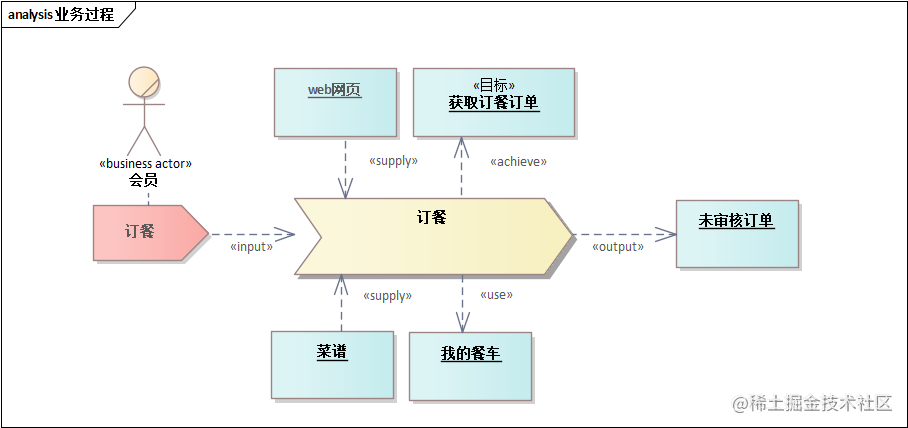

这在EA中可以用业务建模视图进行建模，如下示例：

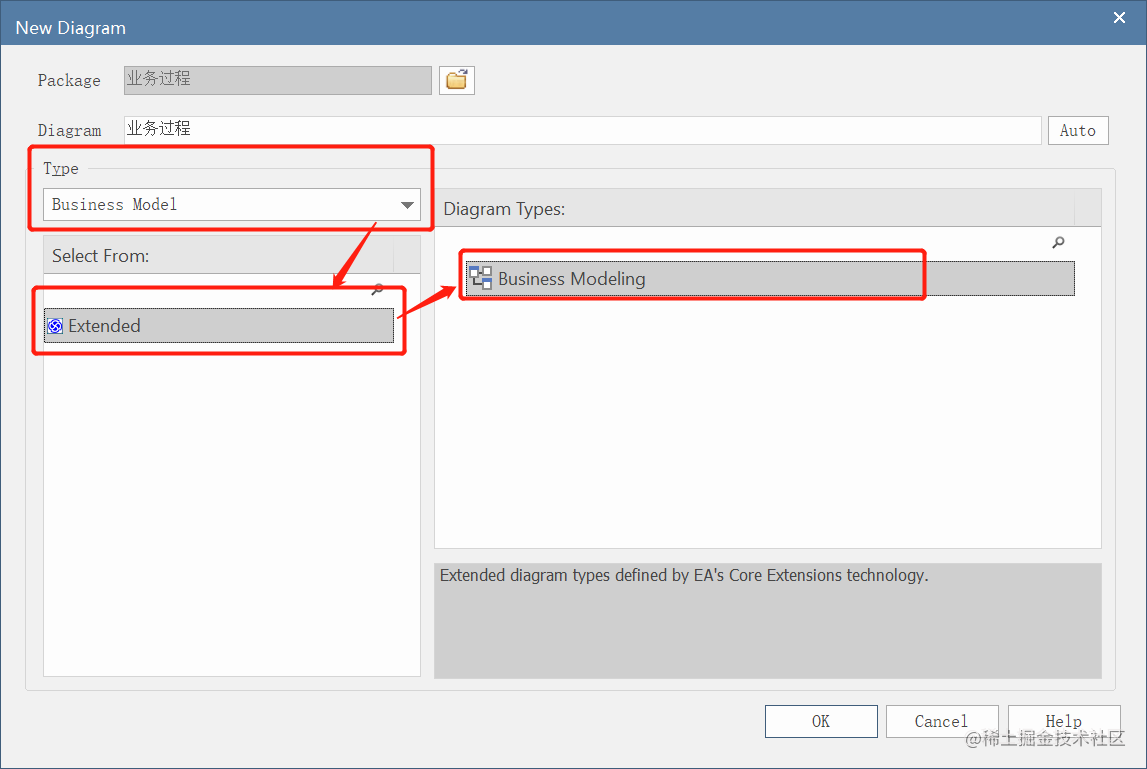

在EA中通过建模，选择如下Business model进行创建

业务过程建模

1.寻找业务主线

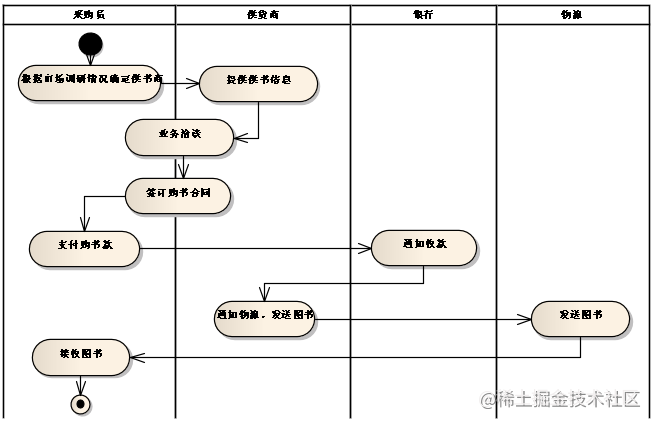

业务主线：业务主线为最为核心的一条业务过程链。一般可以用活动图进行表达，例如：

2.业务过程建模

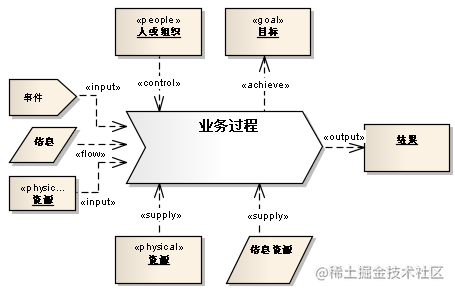

业务过程建模，从业务主线上，每一个业务过程认真分析，建立业务过程模型（如图）。
