基于ArcGIS Pro的香港深水涉人口密度热力图制作

1. 数据的下载

2. 数据的处理

3. 创建渔网与标签

4. 空值填充

5. 赋值并符号化

1.1 数据的下载

人口密度的数据在中国科学院资源环境科学与数据中心描述下载。数据下载之前需要注册该网站的账户。

1.1.1 注册账户

账户注册没有难度按着提示一步一步的走就行了。

1.1.2 数据的下载

在该网站搜索找到人口密度数据，可以看到提供1995——2019年六期人口数据下载。下载的位置如图所示。

2.1 矢量数据的处理

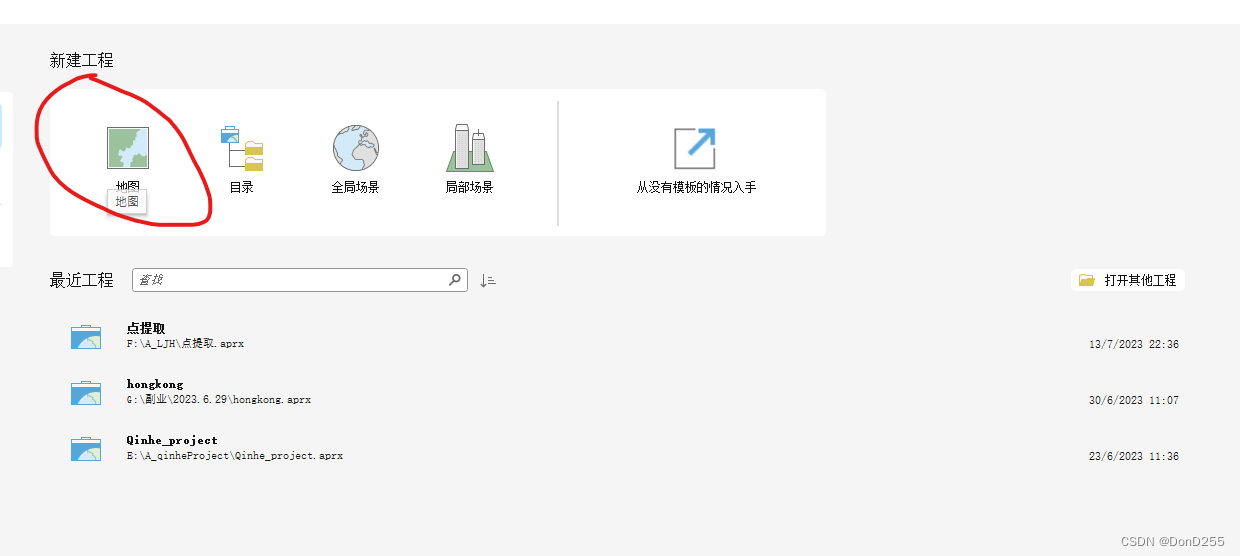

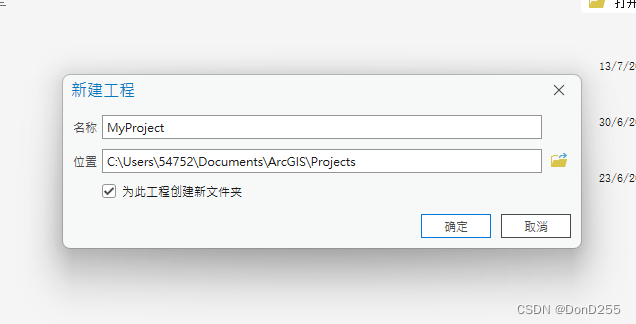

我们使用ArcGIS Pro软件进行处理，创建一个新的ArcGIS工程，并将下载好的压缩包放在ArcGIS的工程文件内并且解压。

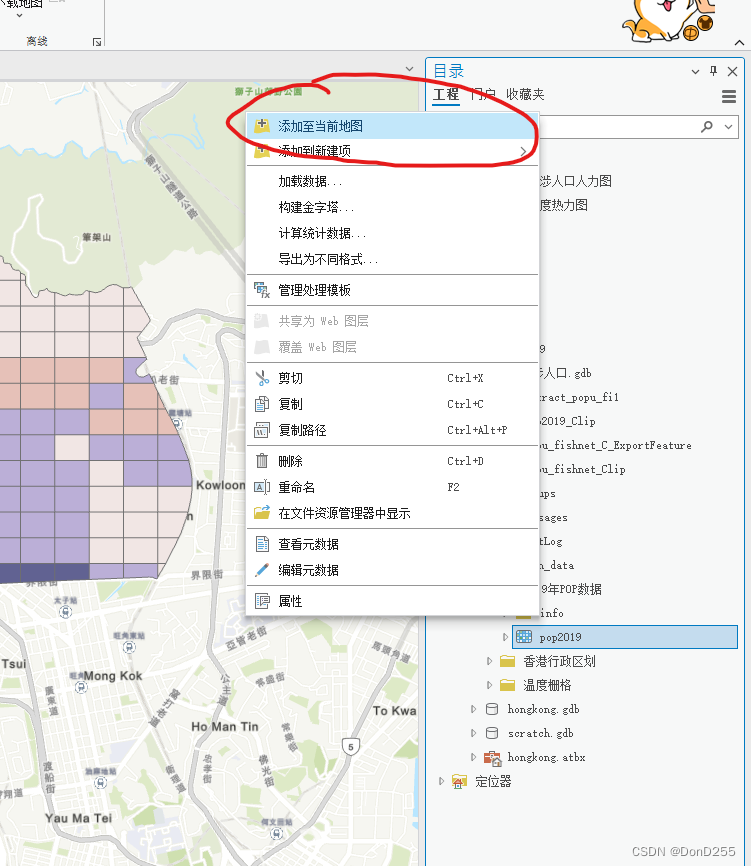

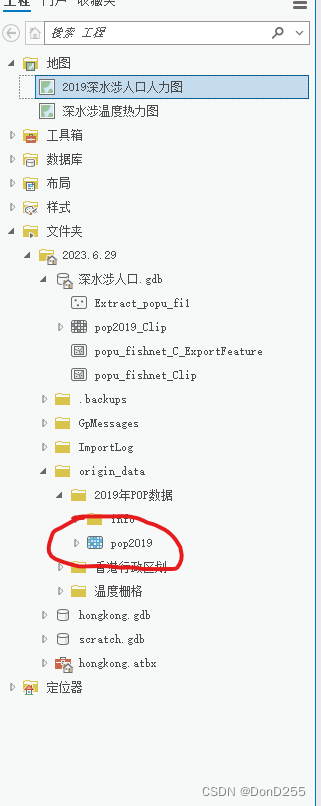

在打开后的目录文件夹下就能看到人口数据，将人口数据添加至图层内。


另外还需要准备想的矢量，用于切割栅格的面积与深水涉一致。打开的方式与上面人口密度打开的方式一致。完成后得到这样的图像。

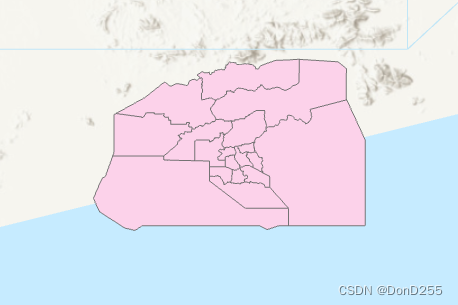

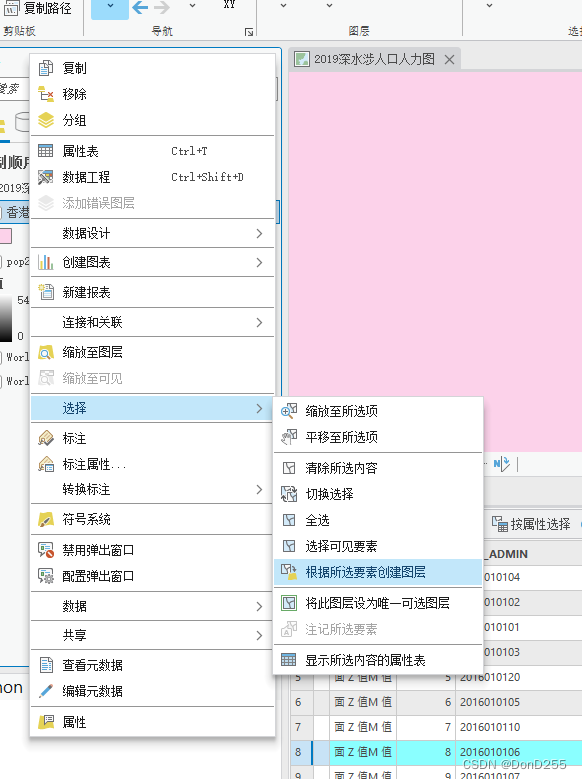

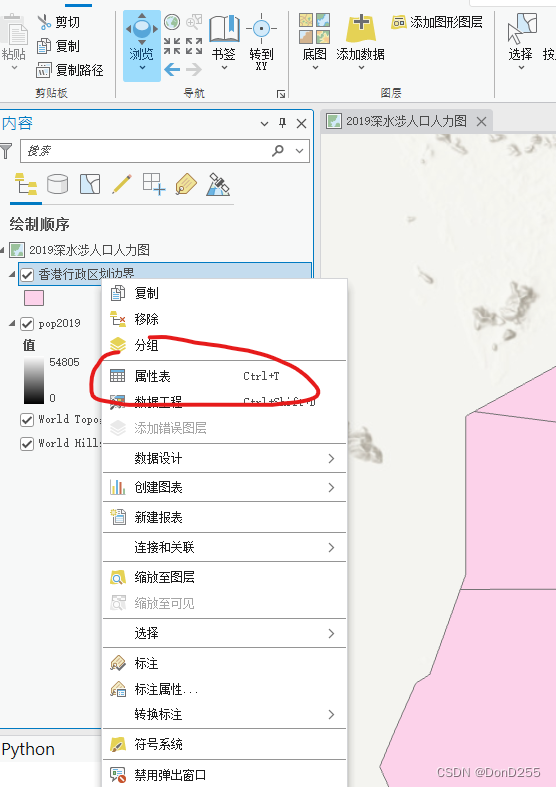

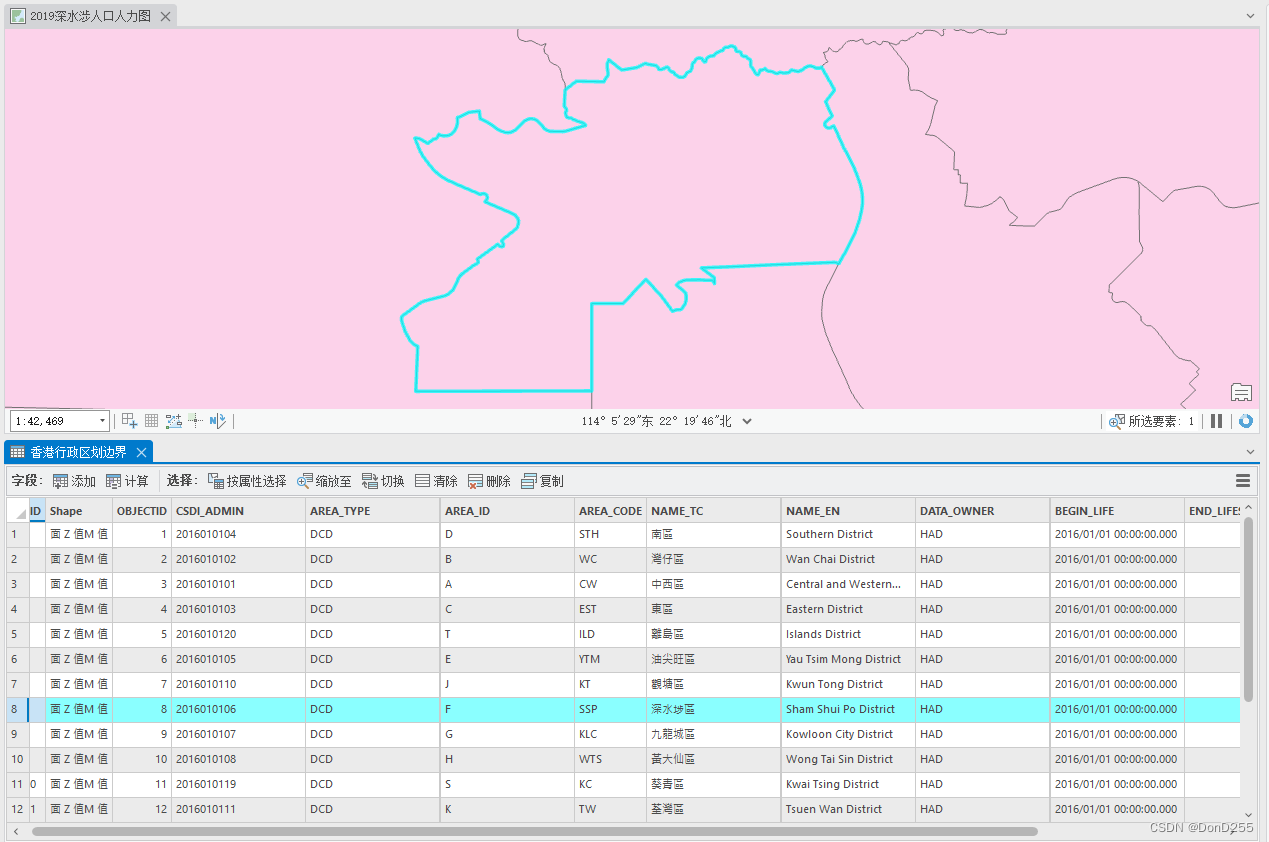

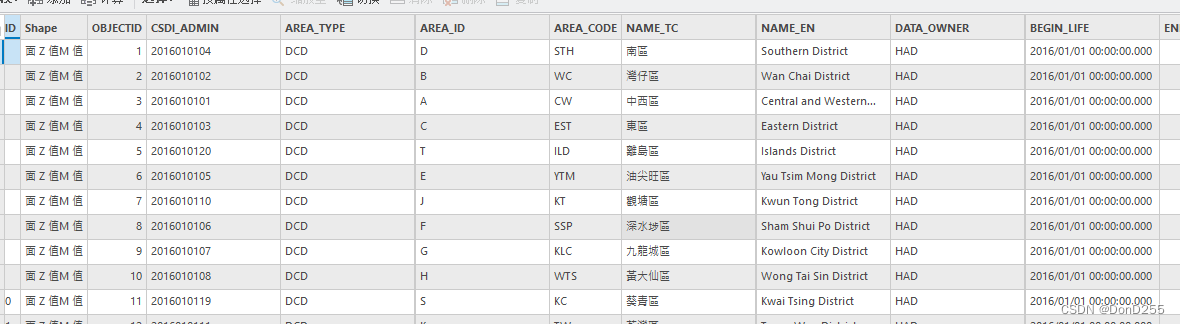

接下来需要将深水涉的矢量从香港地区矢量中提取出来。右键点击矢量属性找到属性表打开，在属性表中找到深水涉，双击选中。右键矢量数据，找到选择，点击根据所选要素创建图层。完成深水涉矢量的提取。

2.2栅格数据的处理

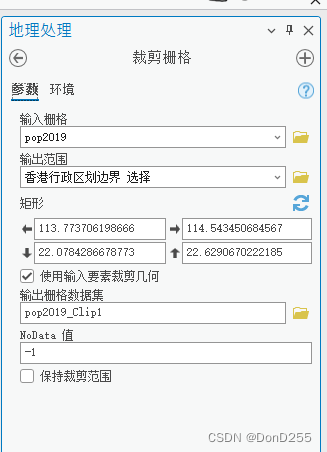

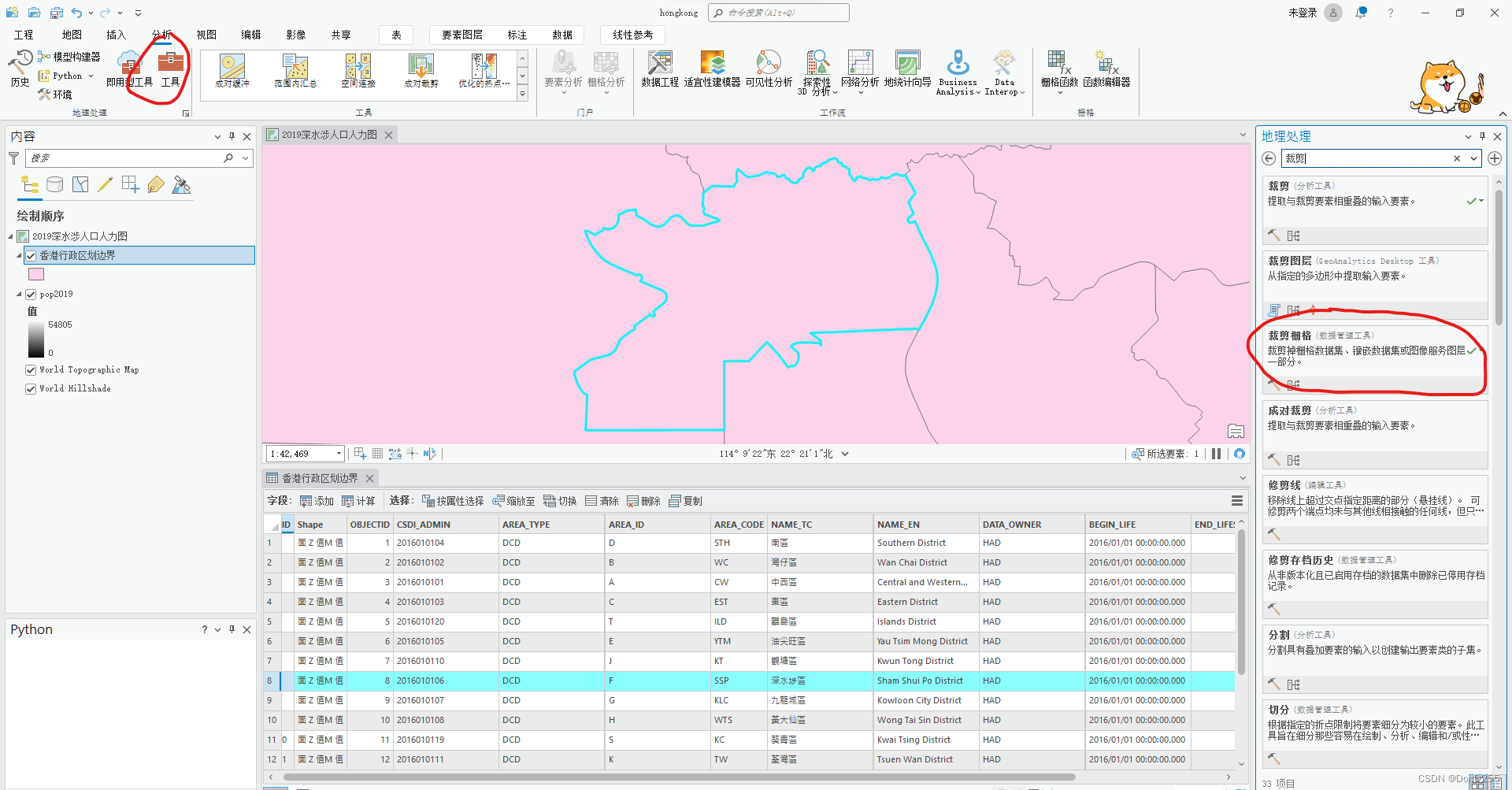

在分析，工具中打开打开裁剪栅格工具。

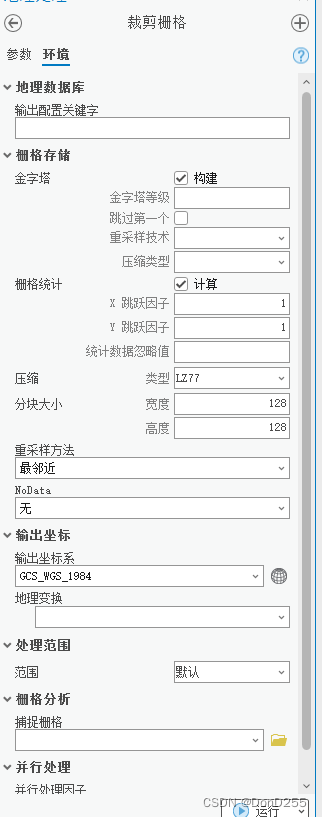

参数和环境按照图片选择。

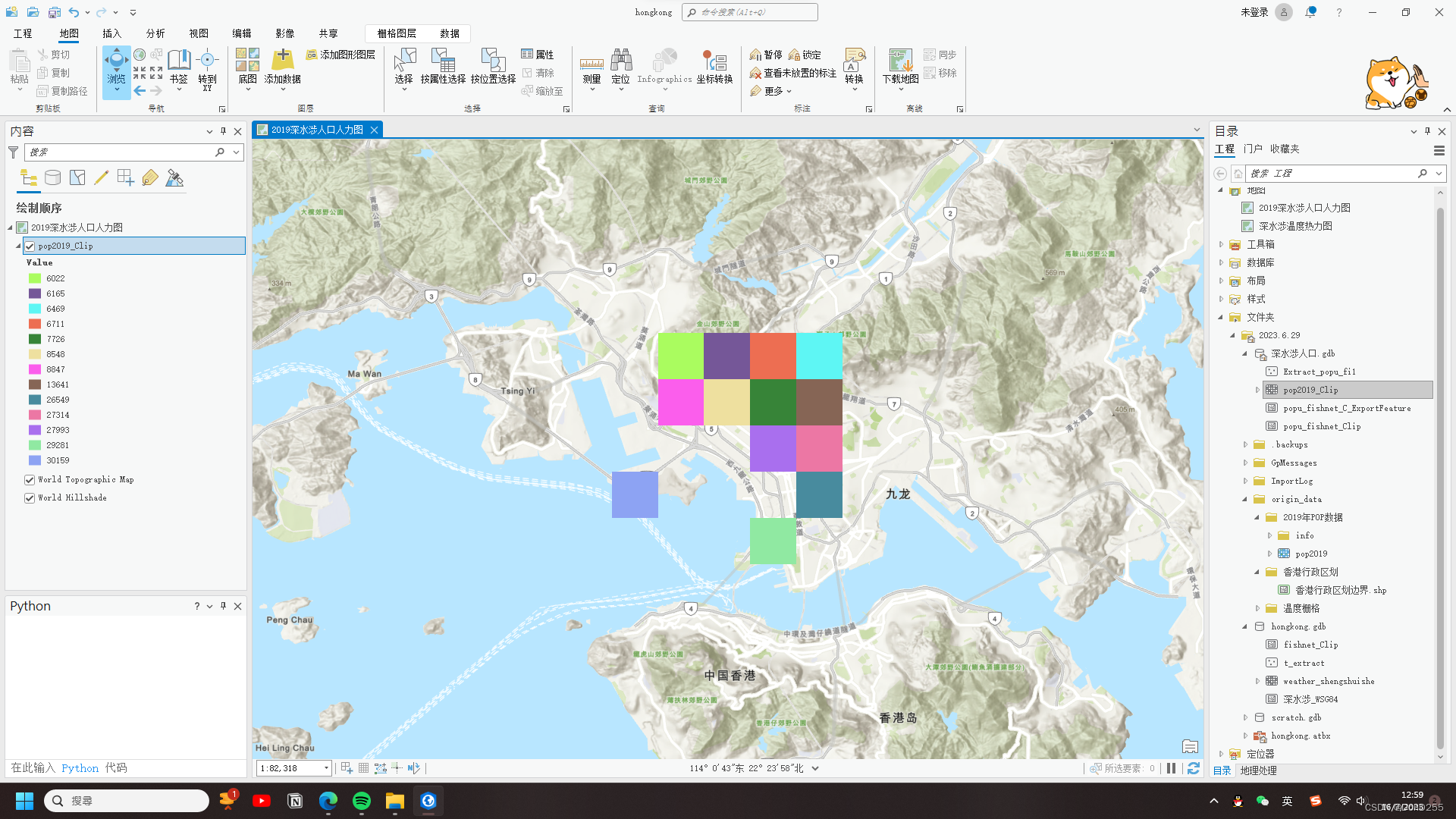

处理完成之后可以得到这样的结果。

3. 创建渔网与标签

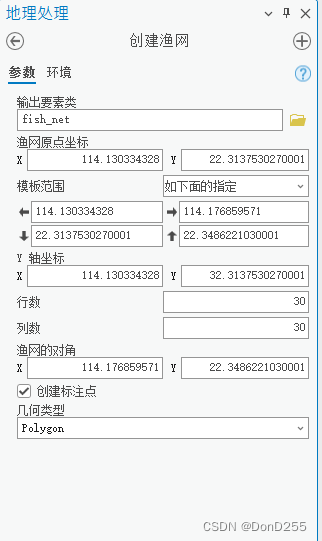

找到创建渔网工具并且按照下列参数设置工具。

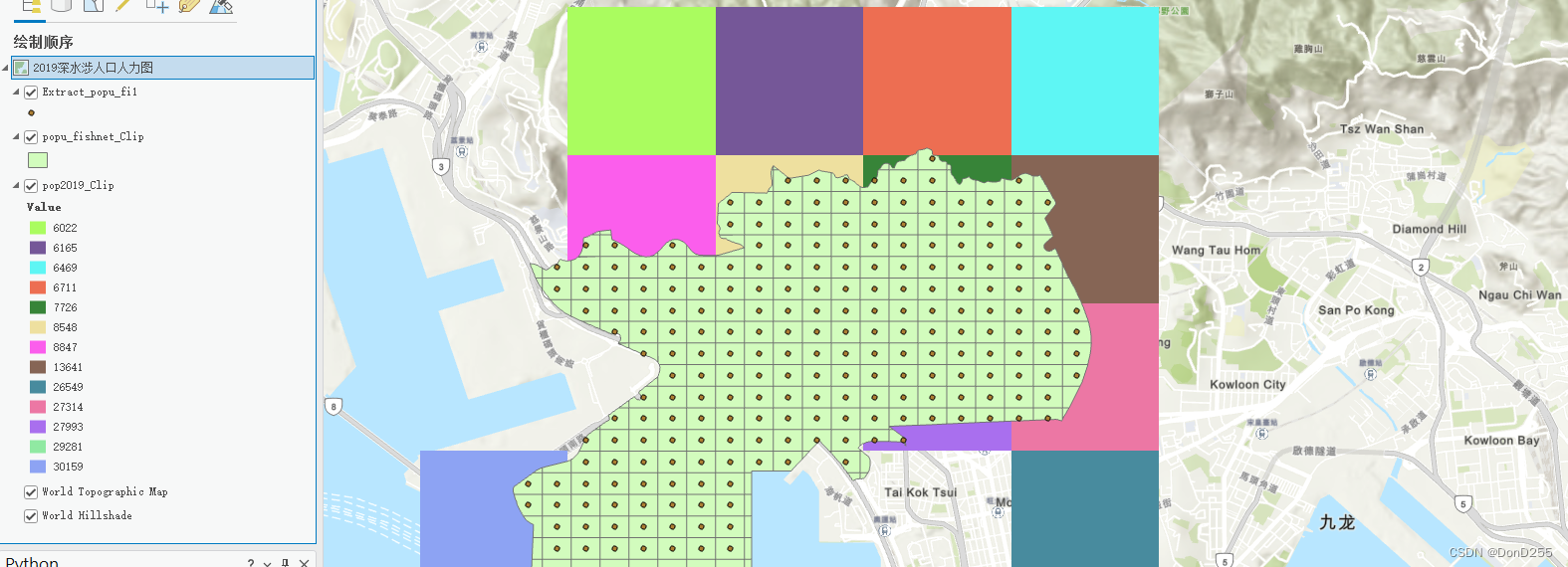

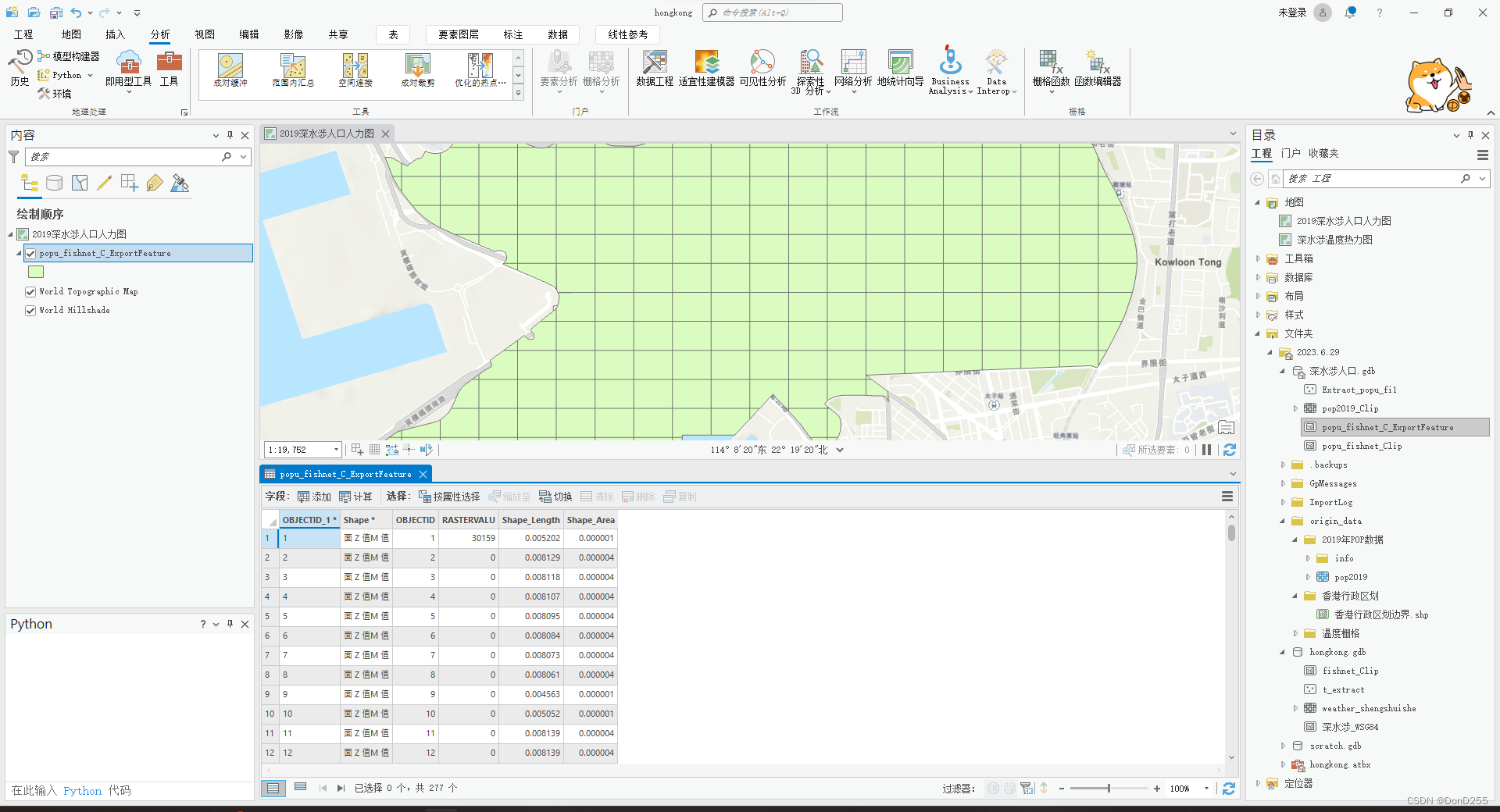

得到如图所示的结果。

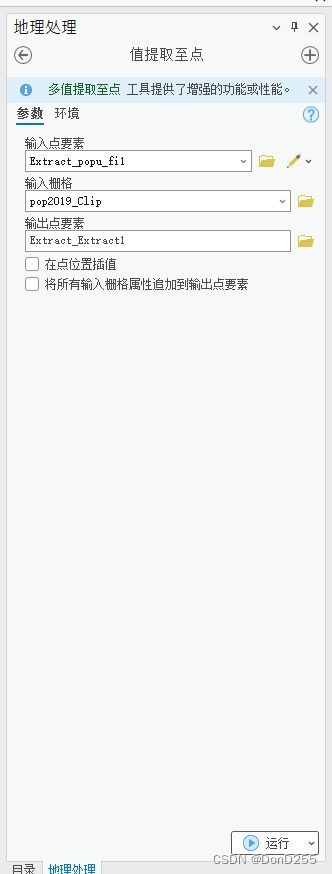

通过提取值至点工具，将栅格数据值提取值点内。参数像下表一样设置。运行后即可得到赋值的点。

4.填补空值

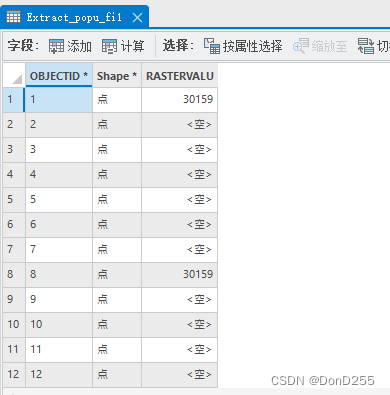

我们发现有些点由于没有数据，（不在地面上），所以是空值。需要通过计算字段将空值填为0。
具体方法是使用GIS的计算字段工具。

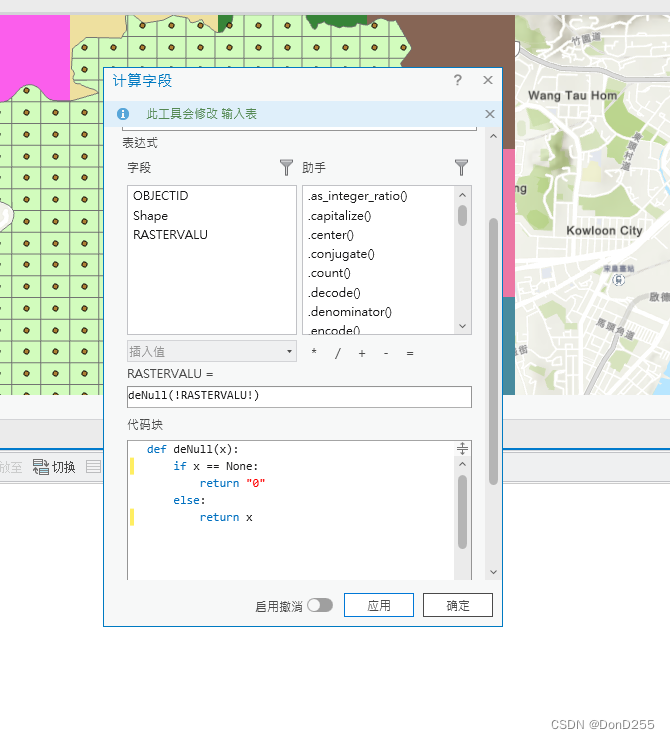

按照下图所示的代码去掉空值。
代码为：

# 表达式为
RASTERVALUE = deNull(!RASTERVALU!)# 代码块代码为
def deNull(x):if x == None:return "0"else:return x

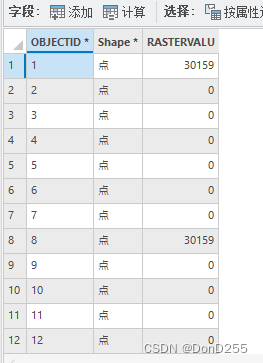

成功后得到以下的结果：

可以看到成功的去掉了空值。

5. 赋值并符号化

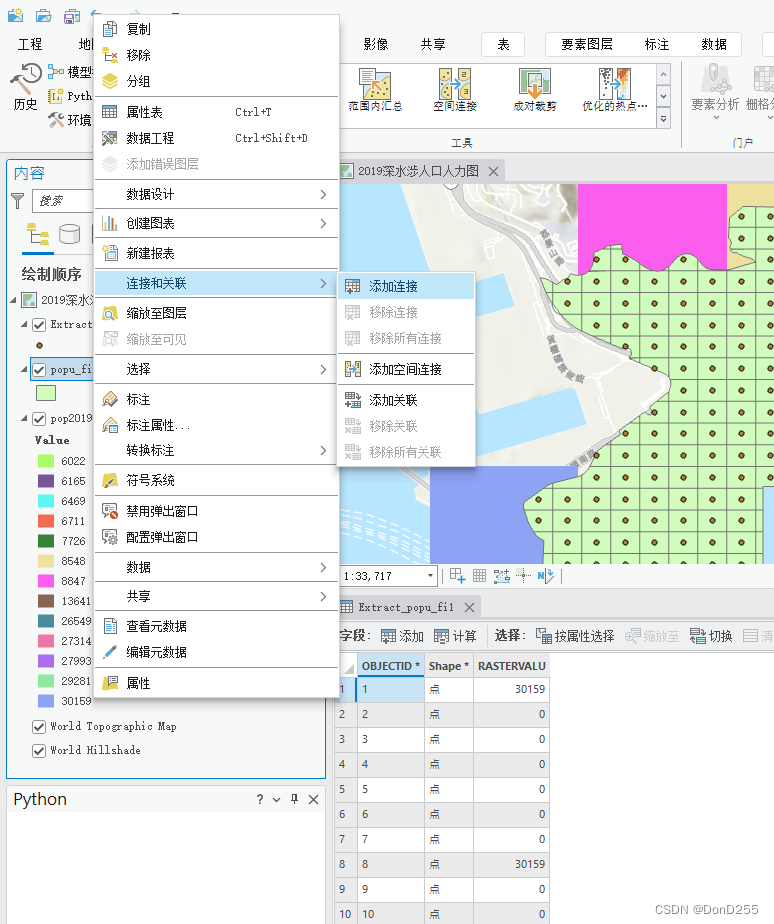

右键渔网图层，选择链接，并且添加链接。

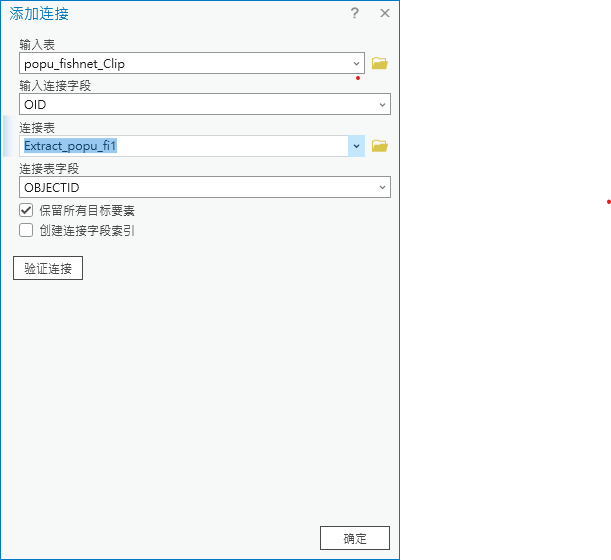

并且按照以下的参数点击添加链接。

成功后我们打开属性表会看到有RASTERVALUE这一栏内容，我们成功的将点的值链接至渔网中。

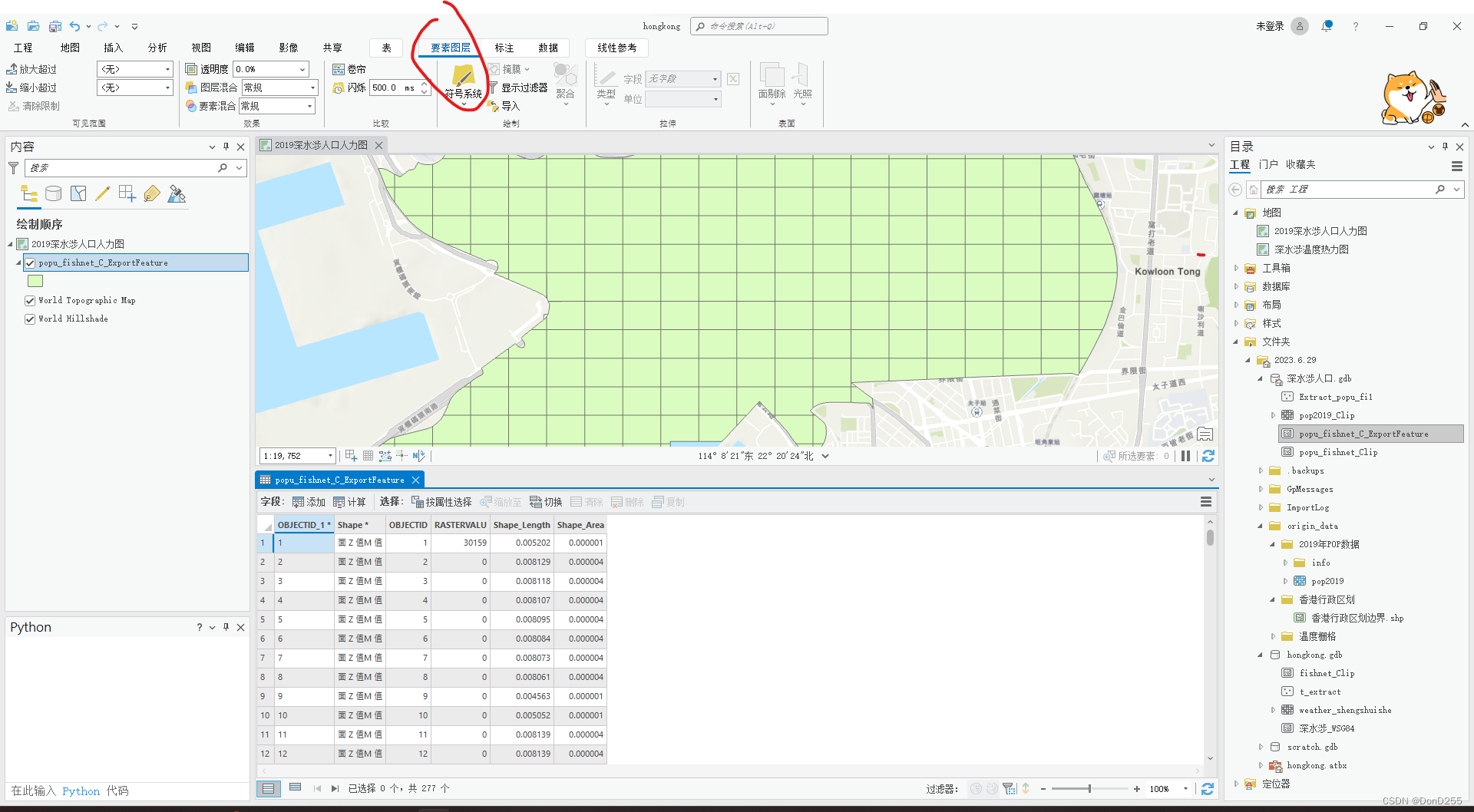

点击图层后，窗口的上方出现要素图层，符号化系统。

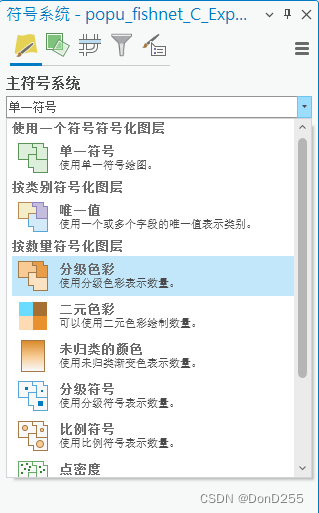

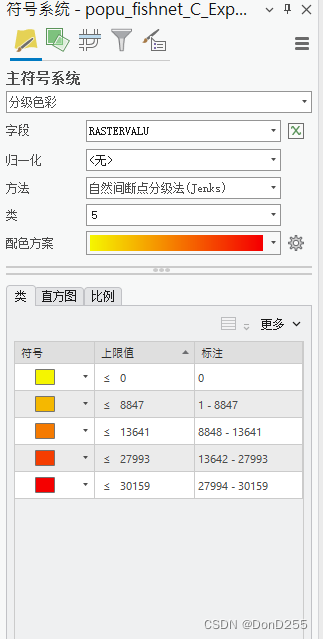

进入符号化系统后选择分级色彩，字段选择RASTERVALUE。按照自己的需求设置颜色即可。

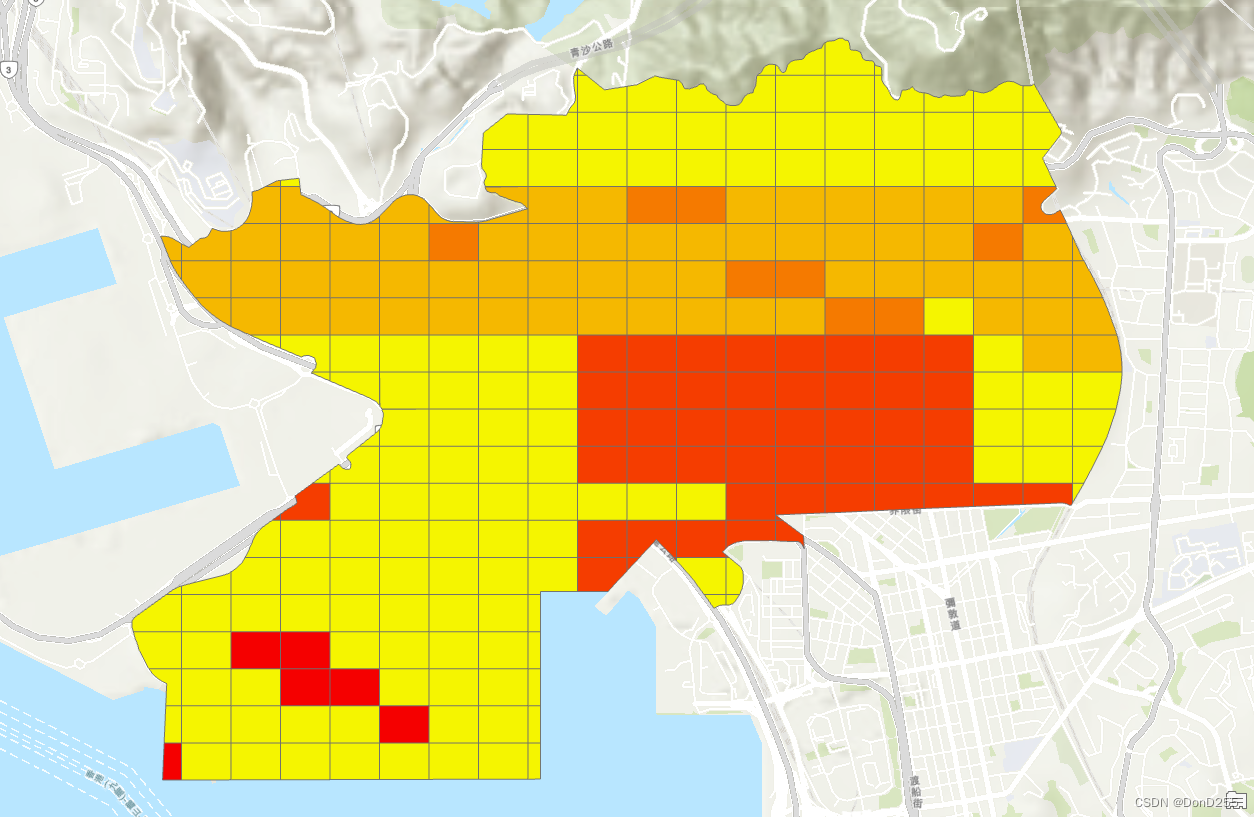

这是最终的结果。
