使用Echarts根据经纬度给地图画点画线

1、相关介绍

在使用Echar进行绘制地图对象，首先我们需要地图的json文件，Echarts依赖默认会引入这个相关的json文件，所以后续使用这个地图可以之间引用这里的json文件进行绘制Echarts地图。

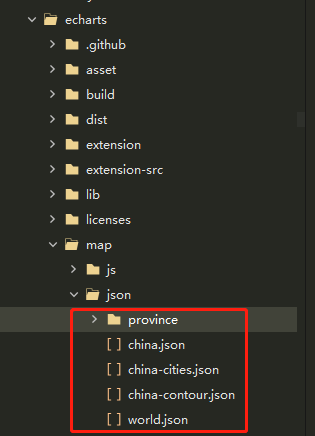

但是在后续重新构建项目的时候发现了一个问题，Echarts的依赖包下没有这个map文件了，我心想这不人麻了，这json文件我要去哪找。后面再对比版本之后发现，在5.0版本之前Echarts会默认将这些Map的json文件进行打包,但是在5.0之后就不会对这个进行打包加入到依赖之中了,可以看一下官网升级指南。

那说来说去还是这个json文件要去哪找,在这里我们可以在5.0版本之前的Echarts当中复制过来,或者我们可以从这里 http://datav.aliyun.com/portal/school/atlas/area_selector 进行下载json文件进行使用

2、地图绘制

先给一个用于绘制地图的canvas的div

<div id="china-map" style="width: 100%;height: 100%;"></div>

之后我们在当前vue导入echarts和前面下载的地市的json文件，并且这里使用的是5的版本，对于4的版本还可以采用以下方式引入，这里绘制地图以安徽为例。

  // 5.0以前import echarts from 'echarts';// 5.0以后import * as echarts from 'echarts';import JSON from '../mapJson/anhui.json';

往下就是构建地图所需要使用的Echarts对象了，这里先定义一个mapOption对象，之后我们直接在方法当中对这个mapOption进行赋值

this.mapOption= {color: ['#5470c6'],tooltip: {trigger: 'item',renderMode: 'html',// 触发方式triggerOn: 'click',enterable: true,backgroundColor: '#fff',padding: 0,textStyle: {color: '#000',fontSize: '12'},extraCssText: 'box-shadow: 0 0 3px rgba(0, 0, 0, 0.3);'},dispatchAction: {type: 'downplay'},roam: false,roamController: {show: true,x: 'right',mapTypeControl: {china: true}},series: [],geo: {show: true,map: 'anhui',type: 'map',mapType: 'anhui',roam: false,label: {normal: {// 显示省份标签show: false,textStyle: {color: '#fff',fontSize: 10}},emphasis: {// 对应的鼠标悬浮效果show: true,// 选中后的字体样式textStyle: {color: '#000',fontSize: 14}}},itemStyle: {color: '#ddb926',normal: {areaColor: '#8abcd1',borderColor: '#fff',borderWidth: 1},emphasis: {borderWidth: 0.5,borderColor: '#8abcd1',areaColor: '#fff'}},emphasis: {label: {show: false}}}}

最后直接获取json对象，以及前面定义的div对象，将这里初始化了的mapOption进行传入即可：

		echarts.registerMap('anhui', JSON, {});const myChart = echarts.init(document.getElementById('china-map'),);myChart.setOption(this.mapOption);window.addEventListener('resize', () => {myChart.resize();});

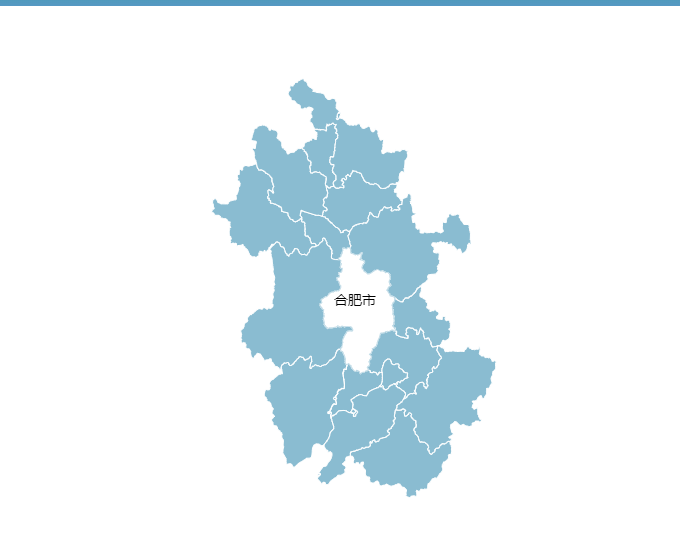

之后可以查看效果：这样的话对于一个绘制地图也就基本上完成了。
同样的举一反三，对于绘制其他地市的地图，我们只需要导入其他地市的json即可，

import JSON from '../mapJson/zhejiang.json';

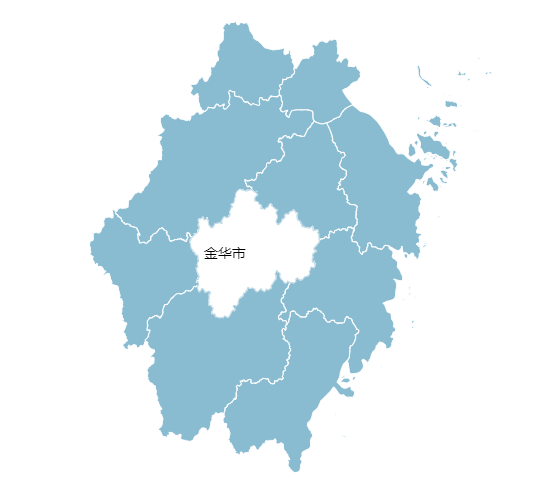

并且将mapOption下的geo的map和mapType进行响应的调整即可，其余代码都可进行复用，不必修改：查看效果：

3、根据经纬度进行标点画线

这里还是先继续用安徽的地图来进行说明，这里的Echarts来进行绘制点和线主要就是通过叠加，也就是在地图上分别使用Echarts进行画点画线。而对于绘制点和线直接在series当中进行添加相关配置即可。

		{name: '',type: 'scatter',coordinateSystem: 'geo',color: ['#000'],tooltip: {position: "right",color: "#000",formatter(d) {console.log(d)return `【${d.data.name}】`;},},data: dataGeo,}

这里点的数据 dataGeo 要进行构建：其结构如下：分别是城市名称与其经纬度。

        mapPointData.push({name: '六安',value: [116.50, 31.75]})mapPointData.push({name: '马鞍山',value: [118.51, 31.68]})mapPointData.push({name: '宿州',value: [116.98, 33.63]})

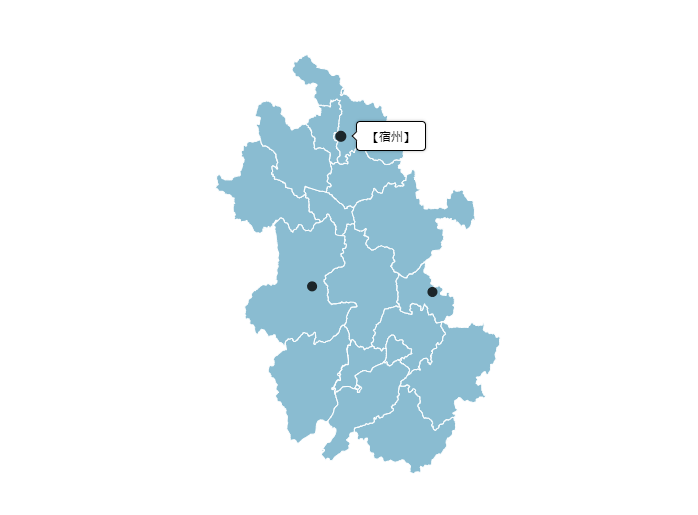

这样添加完成之后可以进行浏览页面查看效果：到这里根据经纬度进行绘制点也就完成了。
同样的绘制线也和点一样，同样在series当中再添加一个绘制线的对象.

            {name: "",type: "lines",zlevel: 6,lineStyle: {type: 'solid',width: 1,opacity: 1,curveness: 0,orient: 'horizontal',color: "#000",},show: true,data: lineData,tooltip: {position: "right",color: "#000",formatter(d) {console.log(d)return ` 【${d.data.point[0]}】< ---- >【${d.data.point[1]}】`;},},},

同样的我们需要对线的数据lineData进行构建：数据格式如下：分别表示起始地市的名称与其对应地市的经纬度

        lineData.push({point: ['六安', '马鞍山'],coords: [[116.50, 31.75],[118.51, 31.68]],})lineData.push({point: ['宿州', '马鞍山'],coords: [[116.98, 33.63],[118.51, 31.68]],})lineData.push({point: ['宿州', '六安'],coords: [[116.98, 33.63],[116.50, 31.75]],})

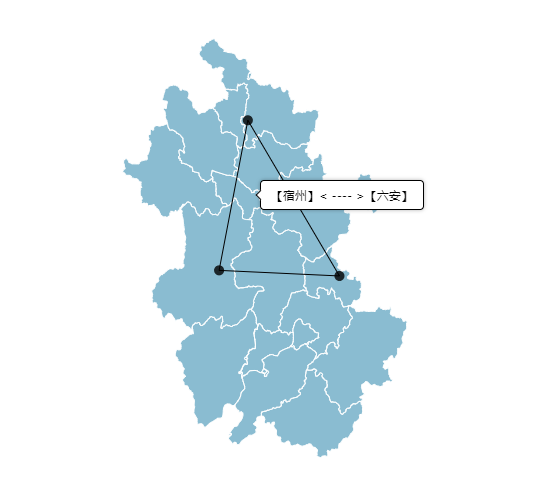

最后还是查看效果：
gitee 源码地址，采用vue-cli搭建的项目，拉取项目后先 npm install 再 npm run dev 运行

git地址：https://gitee.com/modify_lzq/web-lzq-echarts
