如何测试占空比
好久不测试占空比，快忘了，幸亏同事提醒，用15分钟的时间维度测试完占空比
1.频谱仪设置
Center Frequency
SPAN 0
RBW 8M
VBM 8M
Sweep Time 10ms ≤Sweep point*工（工为当前模式传输周期)
Sweep Mode single
Sweep point 10000
Sweep time Trace RMS 或 Sample(设备没有 RMS 检测器时）

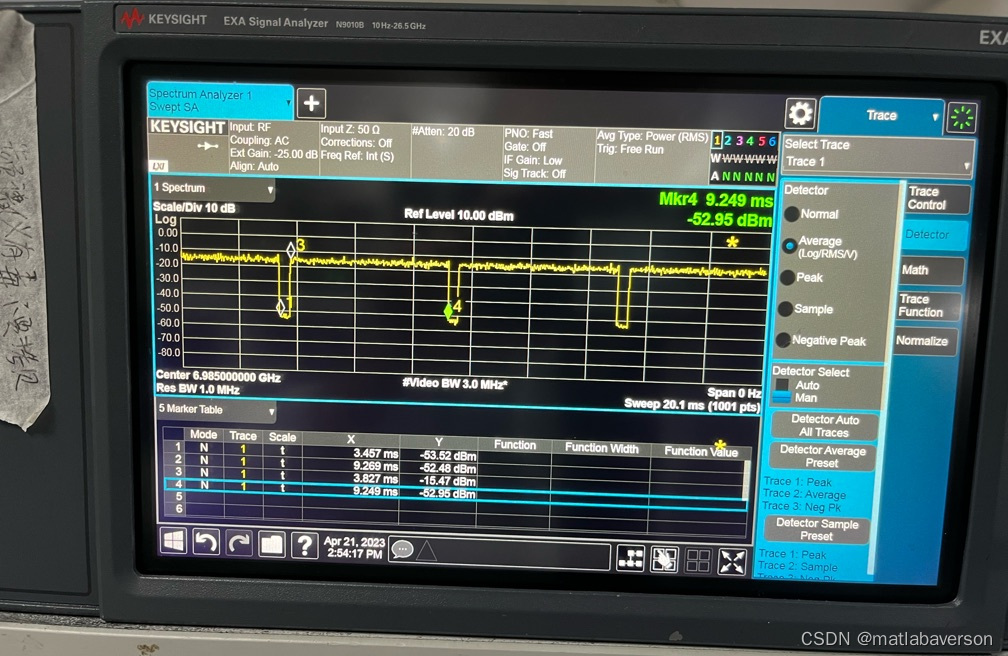

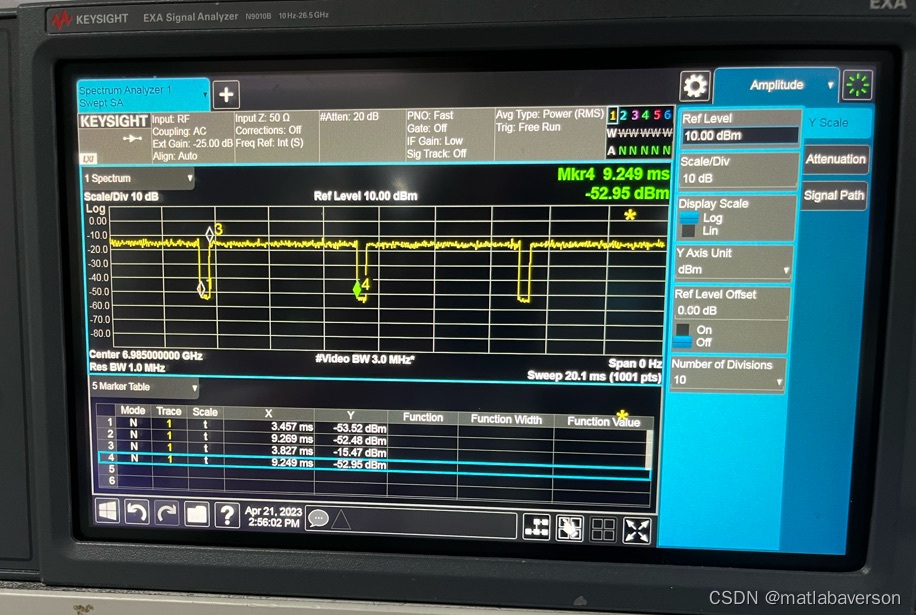

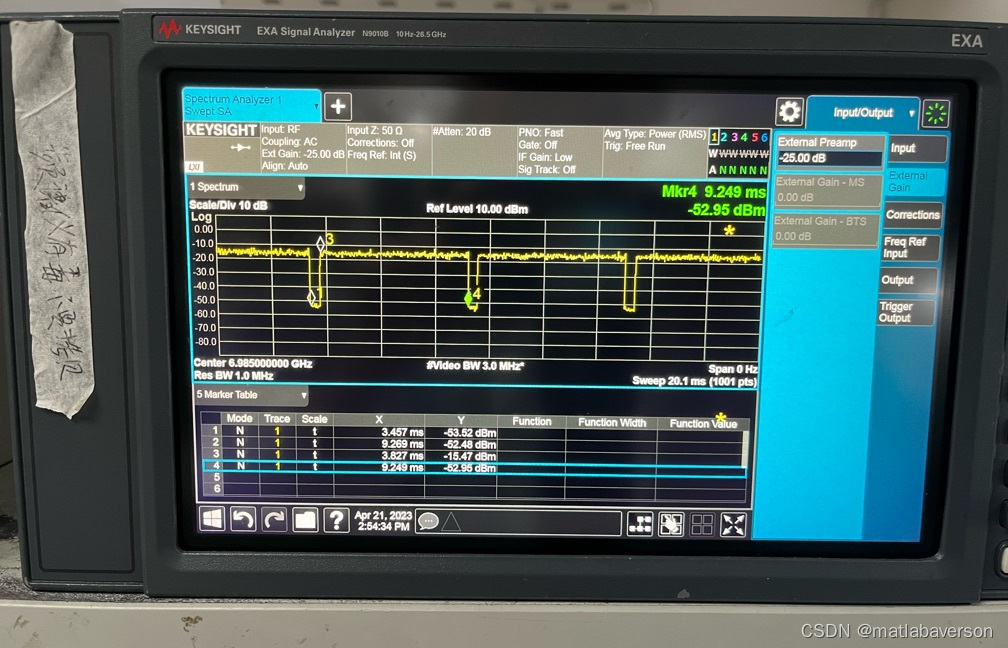

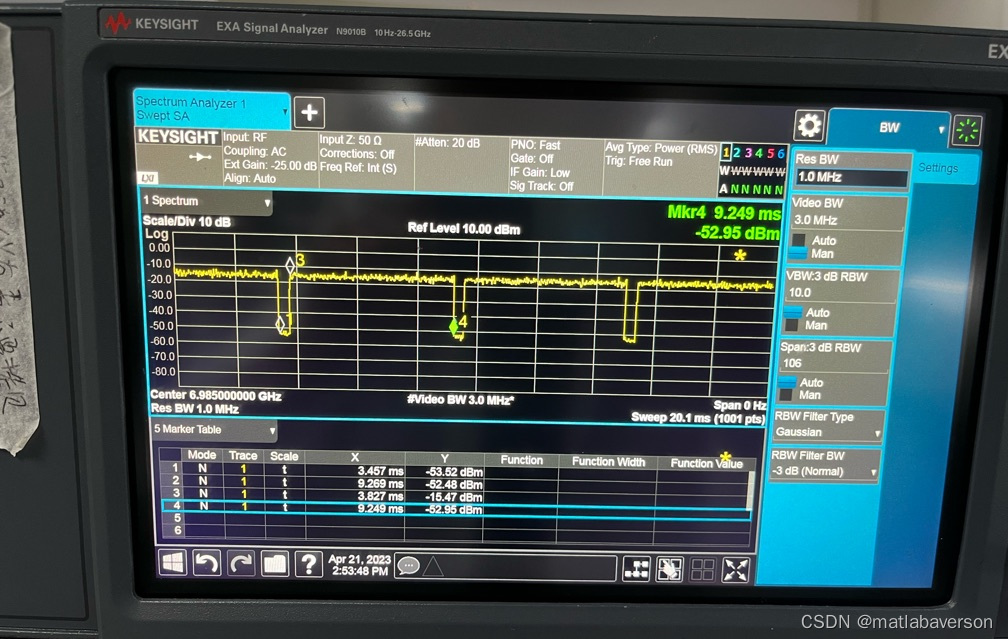

设置方式见下图
2.读取当前频谱仪波形中的 Ton和Tof时间，计算占空比x(TON/(TON+TOFF))。
3.取10log(1/x)，如图计算出来是0.3，加到功率计对应的功率上面
