Cadence Allegro 17.4学习记录开始11-PCB Editor 17.4DXF板框导入和PCB板框自己定义

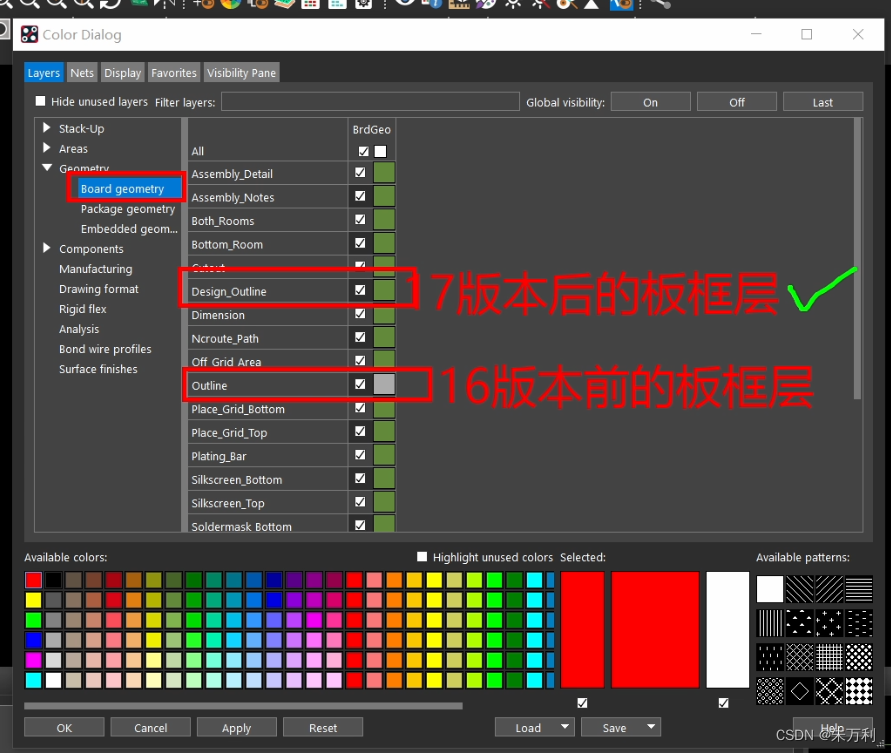

一、认识板框所在的层

我们现在使用的是17.4的版本,在Design_outline这个层定义板框就可以了
在这里插入图片描述

二、PCB板框自己定义

1、画个矩形板框

1、选择命令,点击

在这里插入图片描述

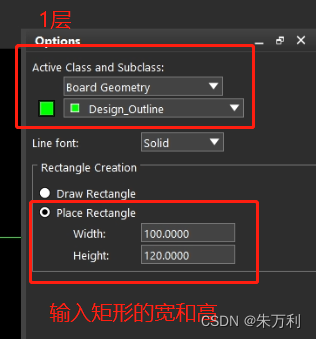

2、选择所在层,设置矩形的宽和高

在这里插入图片描述

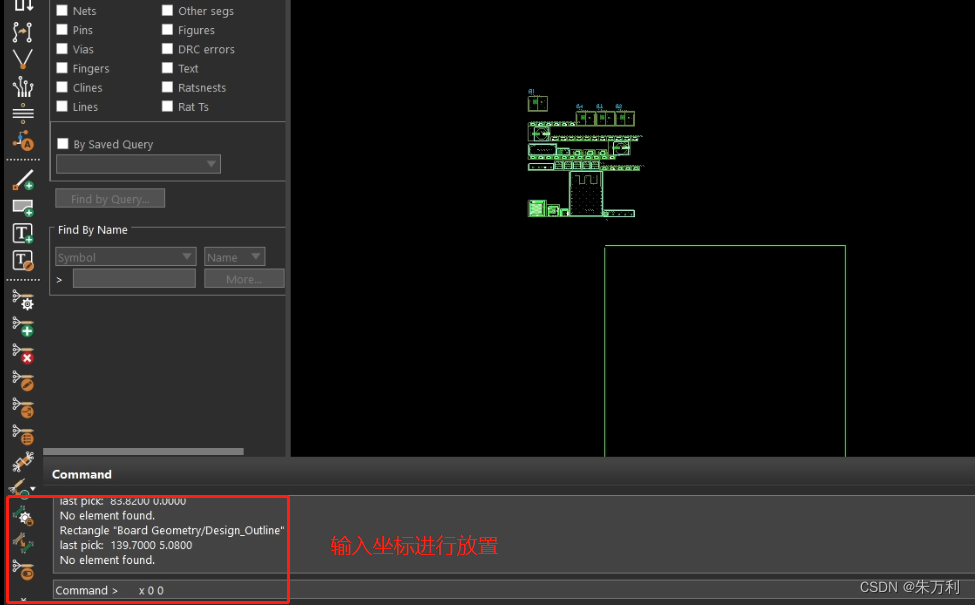

3、输入坐标,进行放置,就可以了

在这里插入图片描述

2、画个圆形板框

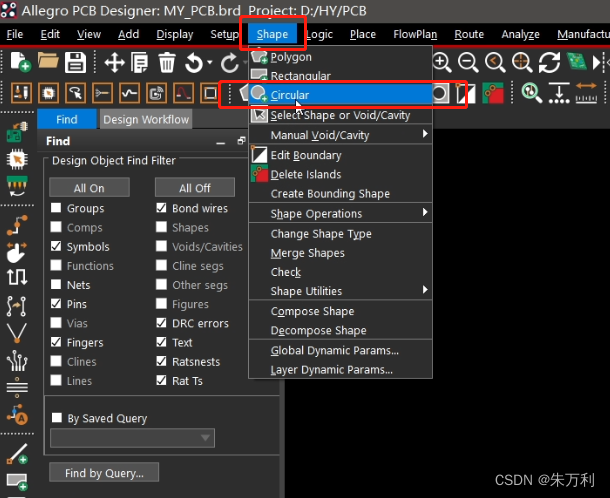

1、选择命令,点击

在这里插入图片描述

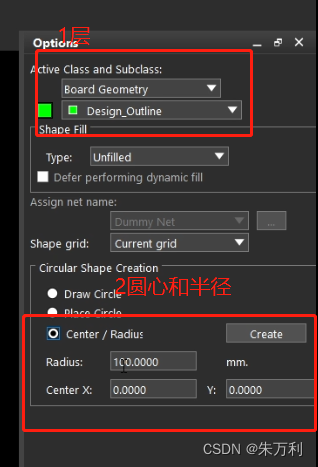

2、选择所在层,设置圆心坐标和半径,直接放置就可以了

在这里插入图片描述

三、DXF板框导入

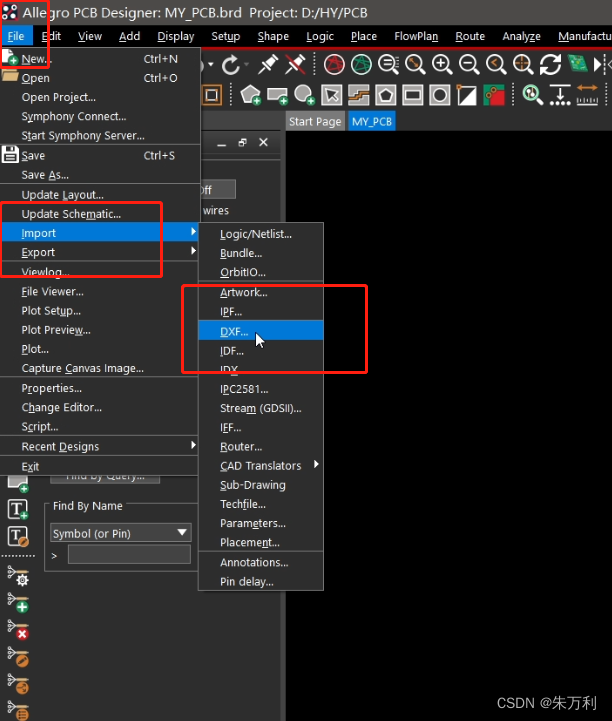

1、选择命令,点击

在这里插入图片描述

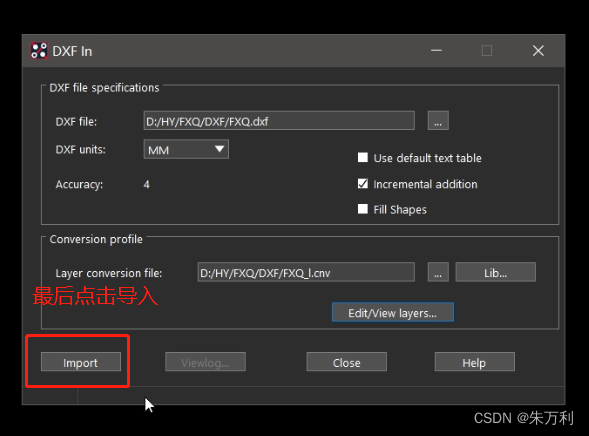

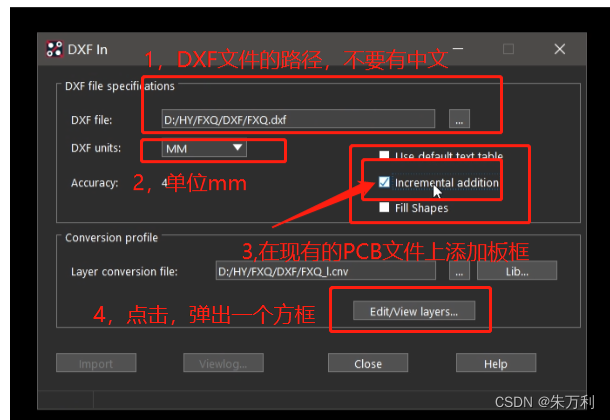

2,弹出对话框,进行设置,路径,单位,等

在这里插入图片描述

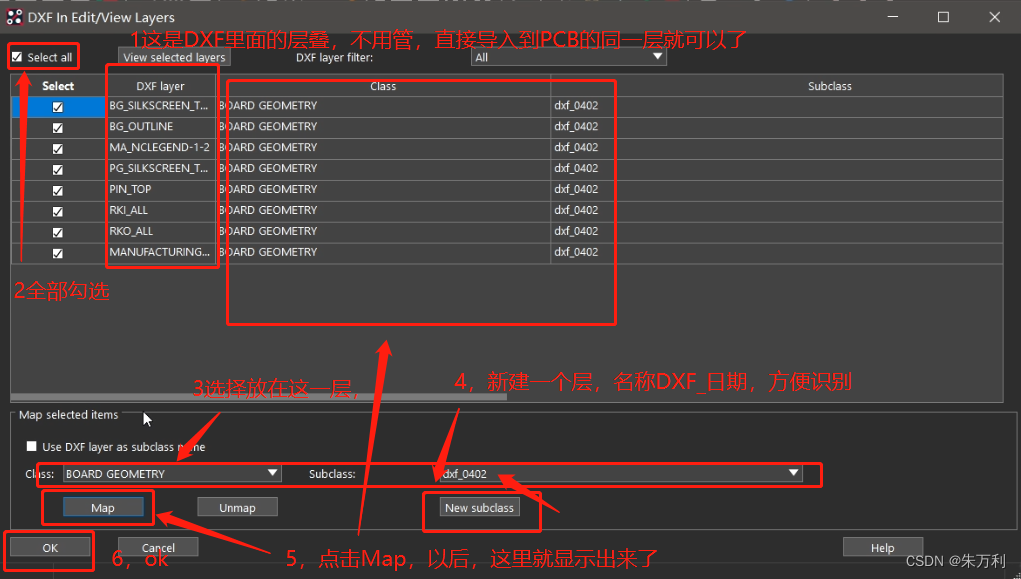

3、映射设置

在这里插入图片描述

4、直接导入板框

在这里插入图片描述

5、打开导入层的显示和设置一个自己喜欢的颜色显示

在这里插入图片描述

6、将导入的板框Change到板框这一层

1、选择命令,Change,点击
在这里插入图片描述

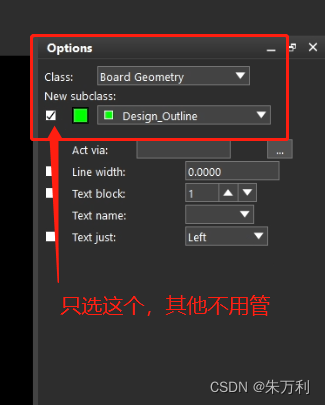

2、进行设置板框的所在层
在这里插入图片描述
3、点击需要Change的板框,完成
在这里插入图片描述
