AD17如何添加板框
有时候画好PCB，准备投板时检测出板子形状，检测不出板子形状，这个时候需要重新定义一下板框。以下是操作步骤：
一：在机械层1中画出板子边框

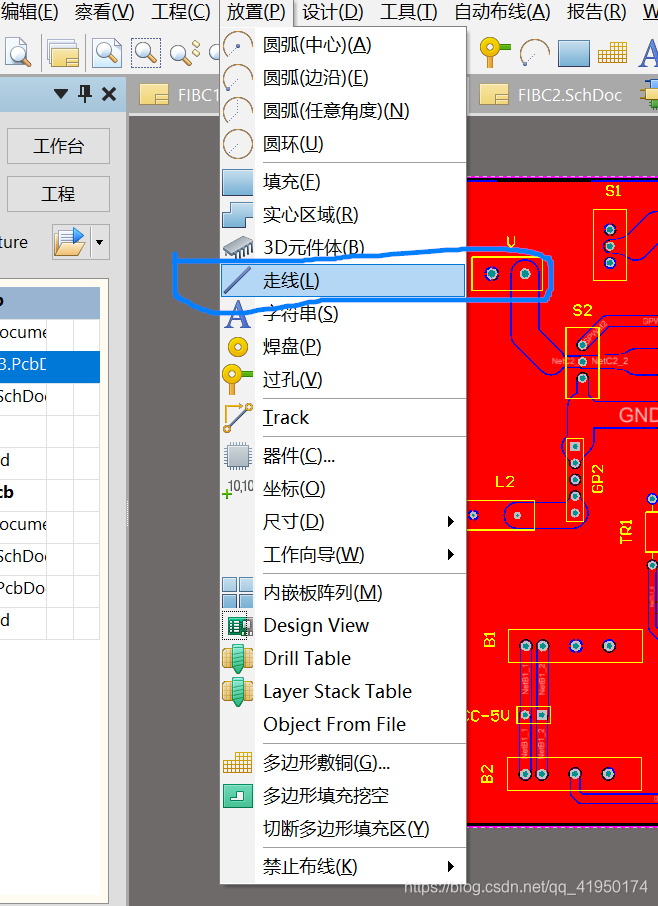

以AD17为例，在mechanical 1中，点击放置，然后选中走线，然后在设计好的板子边沿画出封闭的区域

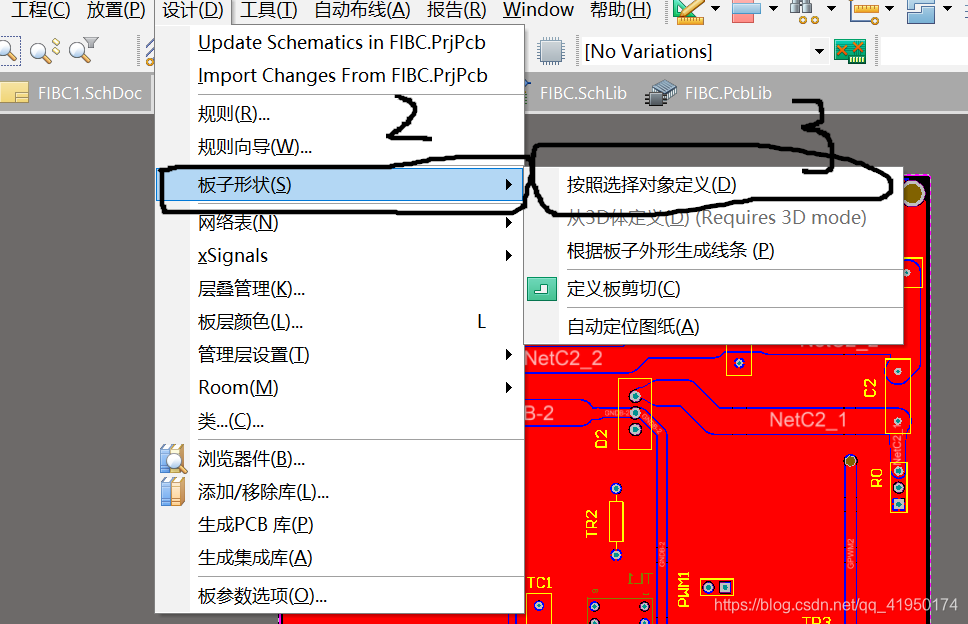

二：点击设计->板子形状->按照选择对象定义

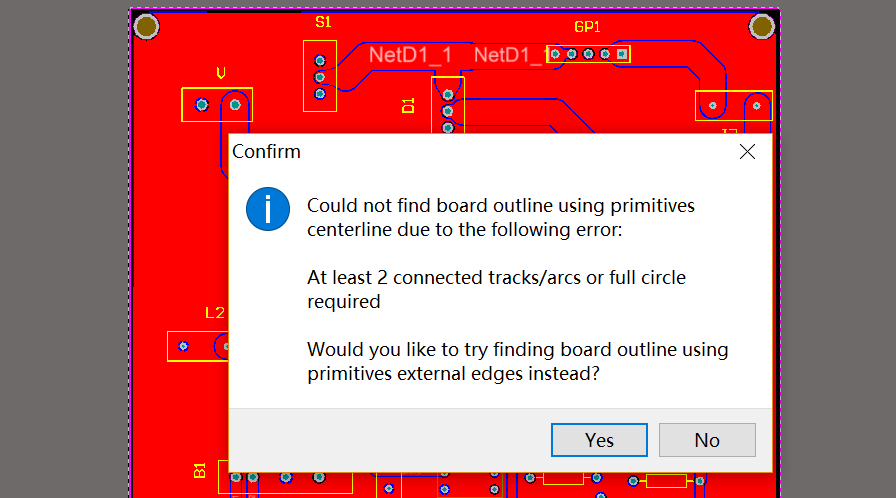

三：会出现以下情况：
这时不用管，点击yes即可。此时板框已画好，结束。（本次画板框是在某PCB生产厂商的技术客服指导下进行的，已顺利投板）
