ESXI 6.5 配置 VLAN

ESXI 6.5配置VLAN

背景介绍

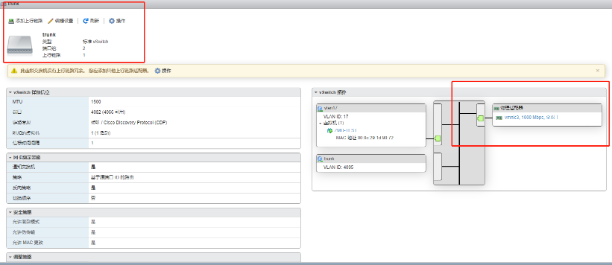

ESXI 标准 vSwitch 支持自定义 VLAN ID，以实现网络隔离！
根据 VLAN ID 的不同，可分为三种网络：
VLAN ID 0 阻止任何携带了 VLAN tag 的数据包
VLAN ID 4095 允许通过携带任何 VLAN tag 的数据包（trunk）
VLAN ID 1~4094 仅允许携带指定 VLAN ID tag 的数据包
默认地，在未做更改的情况下，虚拟机往往是使用的 VLAN ID 为 0 的网络。
当我们需要虚拟机间的网卡能接收到携带任何 VLAN tag 的数据包时，就需要设置 trunk 网络！

Esxi6.5网络trunk端口设置和vlan端口设置访问
1，Esxi网络trunk端口设置，即带tag的端口

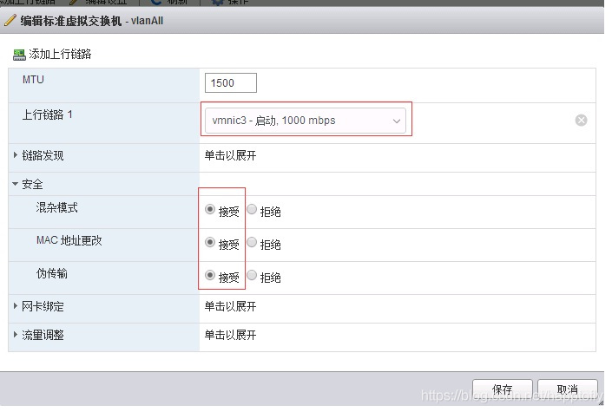

1．1， 网络—虚拟交换机设置—添加标准虚拟交换机VlanAll，绑定vmnic3网卡，安全模式都接受，如下设置:

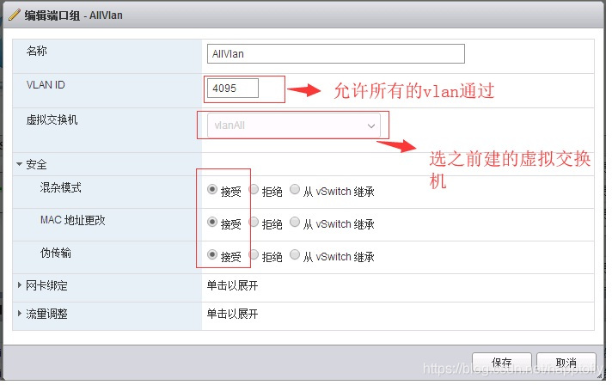

2， 网络端口组设置，添加端口组，名称AllVlan—vlan id设为4095（相当于交换机的trunk模式，允许所有的vlan通过），虚拟交换机选择之前建的vlanAll，安全模式都是接受。

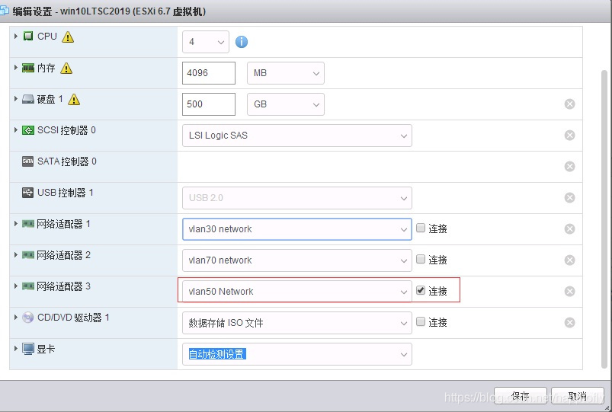

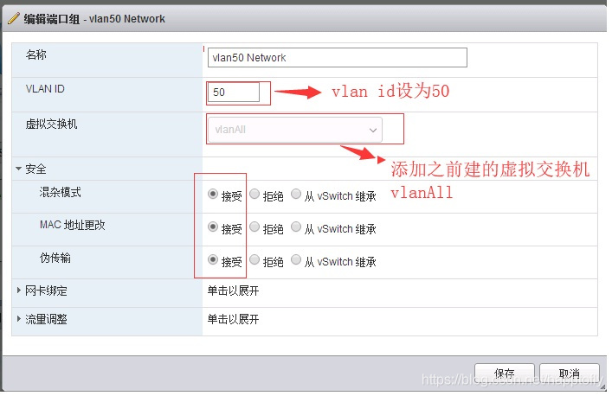

再添加一个vlan50的端口组，用于vlan 50网段的服务器访问，步骤参照1.2的方法，即下图的设置:



连接ESXI服务器的端口设为trunk，允许所有vlan通过

[SW]int g1/0/17
[SW-GigabitEthernet1/0/17]port link-type trunk
[SW-GigabitEthernet1/0/17]port trunk permit vlan all

总结：
ESXI服务器第一个网卡使用默认参数作为管理网段，起一块网卡接交换机的接口设置为TRUNK。 ESXI新建虚拟标准交换机绑定该网卡，再新建端口组vlan id 为4095.
