以实例详述PLC编程思路
本内容以一个直流电机正反转驱动的实例详述PLC编程思路，理论联系实践。从流程图绘制，IO口确定，元件选择，电气图与实物图等循序渐进的讲述一个项目的整个过程，最后将流程图转换为PLC梯形图。其中的编程思路来源于C语言的状态机，且适用于所有PLC，浅显易懂，对初学者大有裨益。
目录：
一、动作描述
二、流程图
1、画出流程图

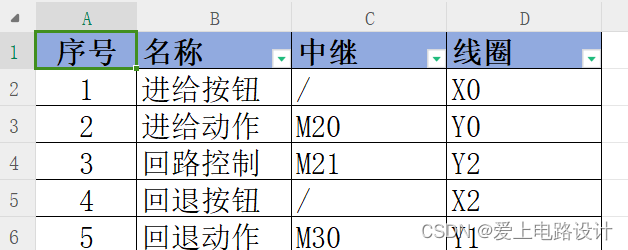

2、依据流程图确定输入输出
三、电气连接
1、确定所用元件
2、电气图与实物图片
1）电气连接图 2）实物连接图片
四、将流程图转换为PLC梯形图
1、编程环境搭建
2、梯形图编程
一、动作描述
1、进给按钮按下，进给动作；
2、一段时间0.2S后，回路断开(必须先断开)，进给停止；

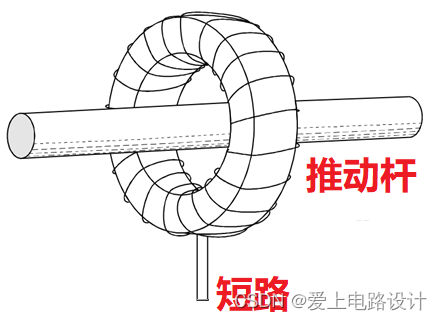

若回路不断开，电机线圈形成回路，会对连接的推动杆产生阻力。实际工程中不被允许，故增加了回路断开功能。
3、回退按钮按下，回路闭合，回退动作；
4、一段时间0.2S后，回路无需断开，回退停止。
二、流程图

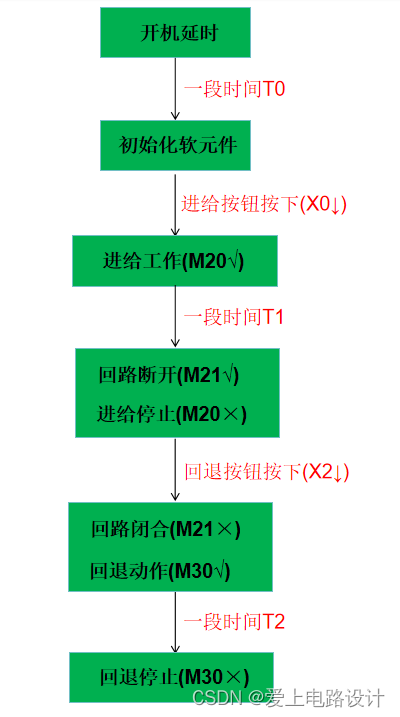

1、画出流程图
2、依据流程图确定输入输出
三、电气连接
1、确定所用元件
2、电气图与实物图片

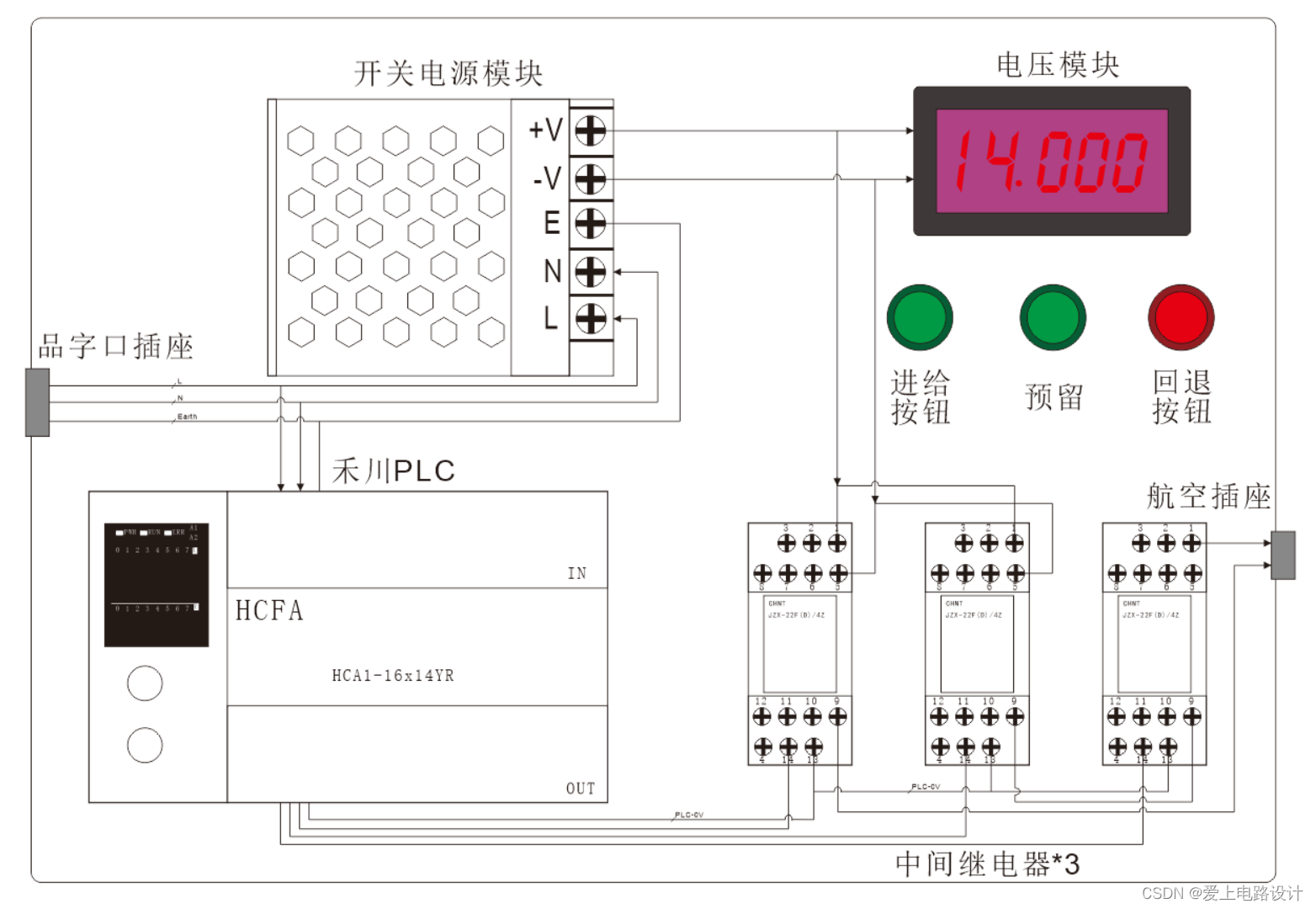

1）电气连接图
中间继电器的介绍移步：电气、电工应用汇总之一、电气应用汇总之7、中间继电器及其底座。

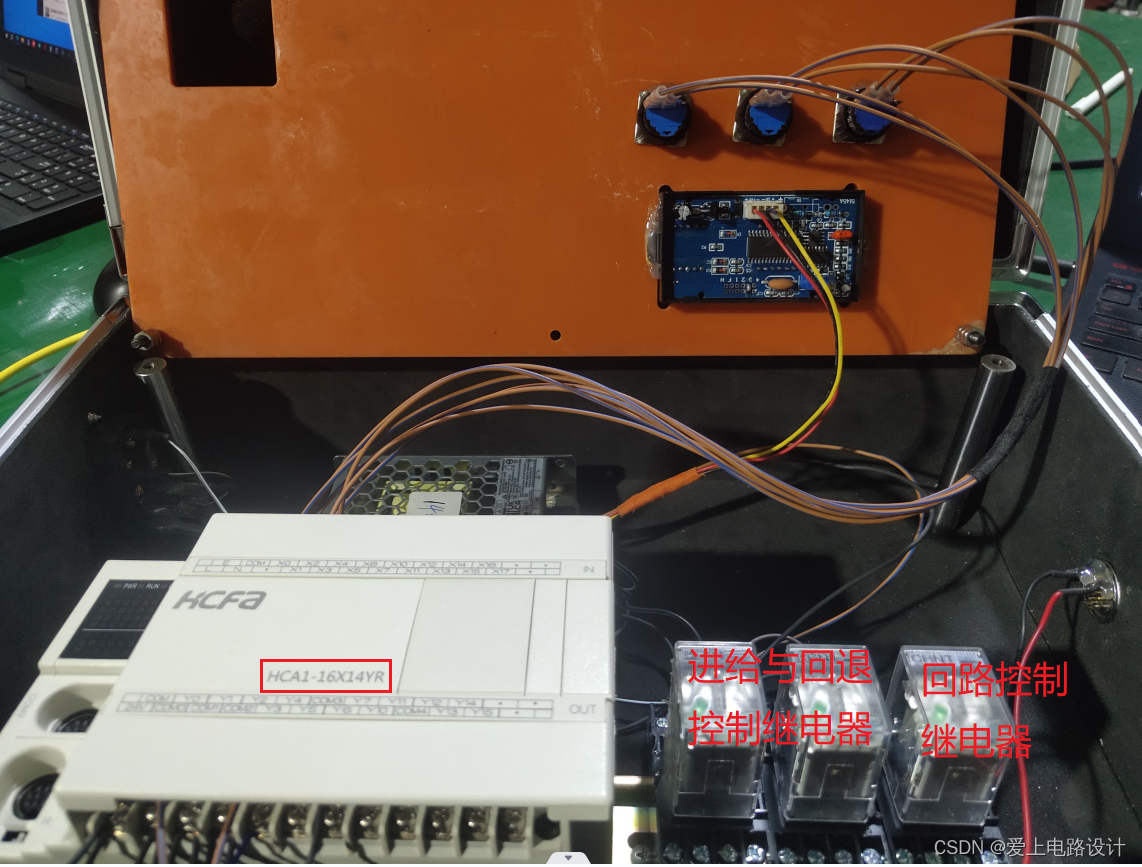

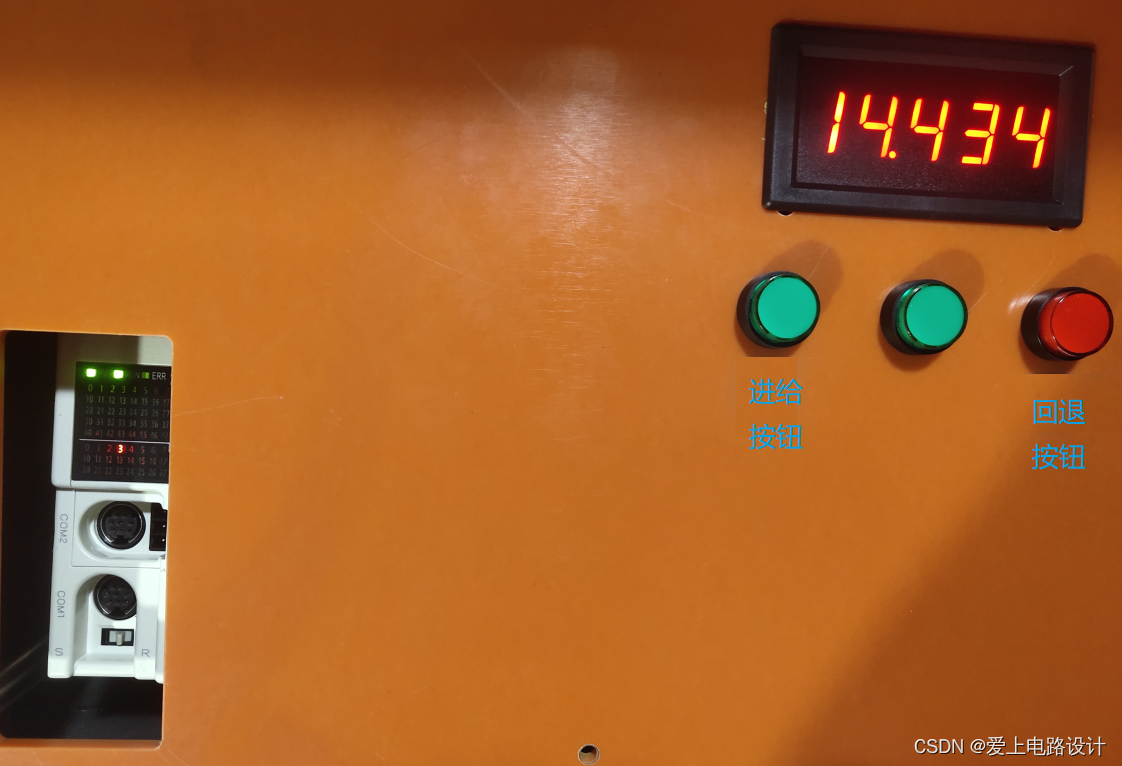

2）实物连接图片
开关电源如何调整为特殊电压移步：开关电源-设计介绍与改输出电压并显示，因工程需求实际给电机提供14.4V电压。
四、将流程图转换为PLC梯形图
1、编程环境搭建
移步：禾川HCA1(三菱FX1S)编程。
2、梯形图编程
本思路来源于C语言的状态机控制，适用于所有PLC。完全杜绝“双线圈”困扰，几十步与几千步没有多少差别。对于初学者可有效的打开编程思路，相关描述清晰详尽。搭建成本很低，一个禾川PLC(国产仿三菱，共用编程软件GX Works2)，一只12V开关电源模块，1只12V小电机(玩具小车里就有)，3只中间继电器。用于练手，开关电源无需调整电压，中间继电器仅需2只即可。
详细的资料移步：以实例详述PLC编程思路，有不明白的地方，加底部微信。
