单片机入门基础
单片机基础&c语言基础&点亮1个LED灯&LED灯闪烁
单片机用途
凡是与控制或简单计算有关的电子设备都可以用单片机来实现，再根据具体实际情况选择不同性能的单片机，如：atmel,stc,pic,avr,凌阳，80C51，arm等
工业自动化：数据采集、测控技术。
智能仪器仪表：数字示波器、数字信号源、数字万用表、感应电流表等。
消费类电子产品：洗衣机、电冰箱、空调机、电视机、微波炉、手机、IC卡、汽车电子设备等。
通讯方面：调制解调器、程控交换技术、手机、小灵通等。
武器装备：飞机、军舰、坦克、导弹、航天飞机、鱼雷制导、智能武器等
学习51单片机C语言编程基本知识
电平特性
数字电路中只有两种电平：高和低
单片机为TTL电平： 高 +5V 低 0V
RS232电平：计算机的串口 高 -12V 低+12V
所以计算机与单片机之间通讯时需要加电平转换芯片max232等其他芯片
单片机：在一片集成电路芯片上集成微处理器（CPU）、存储器（ROM和RAM）、I/O接口电路，从而构成了单芯片微型计算机，即单片机（single chip Microcomputer）也叫微控制器（MCU）。
CPU（ Central Processing Unit ）：由运算和控制逻辑组成，同时还包括中断系统和部分外部特殊功能寄存器；
RAM（ Random-Access Memory ）：用以存放可以读写的数据，如运算的中间结果、最终结果以及欲显示的数据；
ROM （Read-Only Memory）：用以存放程序、一些原始数据和表格；
I/O（input/output）口：四个8位并行I/O口，既可用作输入，也可用作输出；
T/C (timer/counter)：两个定时/记数器，既可以工作在定时模式，也可以工作在记数模式；
常用关键字说明
sfr：sfr用来定义特殊功能寄存器
sfr16：定义一个16位的特殊功能寄存器
sbit：定义一个特殊功能寄存器的某一位
bit：定义位变量
code： 指定存储位置位于程序存储器
interrupt：声明中断服务程序
using：指定的寄存器组
基本语法

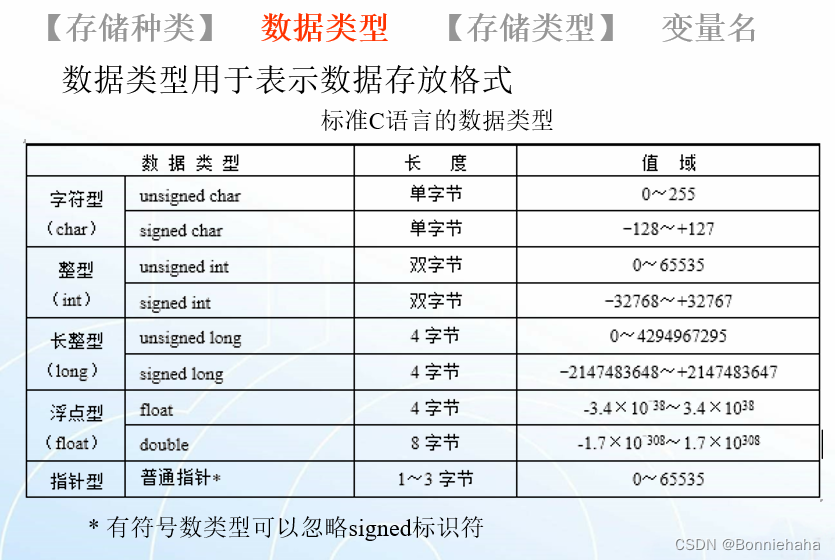

变量定义
数据类型 变量名
int num1；double num2 = 2；unsigned short num3；if()语句
if(条件)
{分支}
if(条件)
{分支1}
else
{分支2}
if(x>=0)
{y=y/2;
}
else
{y=y*x;
}while()语句
while(条件){循环体}
while(i<10){s+=k;
}for()语句
for(表达式1;条件2;表达式3){循环体}
for(i=0;x!=y;j++){z/=3;
}函数定义
数据类型 函数名(形参列表){函数体}
int add(int num1,int num2){return num1+num2;
}

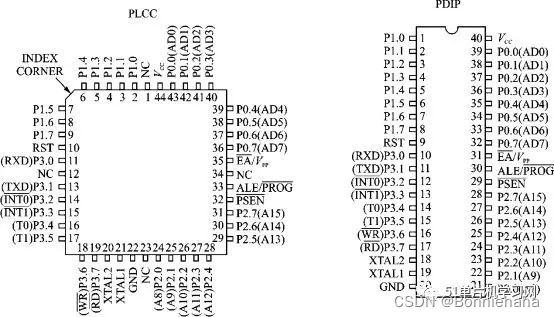

1. 电源引脚：Vcc （40脚）：电源端，接+5V电源。
Vss(Gnd) （20脚）：接地端，接+5V电源地端
2. 外接晶体引脚：XTAL1和XTAL2
89C51内部有一个振荡器和时钟产生电路。
XTAL1（19脚）： 片内振荡电路反相放大器输入
XTAL2（18脚）：片内振荡电路反相放大器输出 当采用内部时钟时,片外连接石 英晶体和微调电容，产生原始 的振荡脉冲信号。
采用外部时钟时, XTAL1输入 外部时钟脉冲信号, XTAL2悬空.
3. 控制信号引脚：RST、ALE、PSEN、EA
RST (9脚) : 复位信号输入端，高电平有效。
保持两个机器周期高电平时,完成复位操作。
ALE/PROG (30脚) :
地址锁存允许输出端/编程脉冲输入端
正常时,连续输出振荡器频率的1/6正脉冲信号。
访问片外存储器时：
作为锁存P0口低8位地址的控制信号。
对8751片内 ROM编程写入时：作为编程脉冲输入端。
PSN (29脚): 外部程序存储器读选通输出信号
访问片外ROM时,输出负脉冲作为读ROM选通.
常连接到片外ROM芯片的输出允许端（OE）作外部ROM的读选通信号。
EA/Vpp (31脚):
外部程序存储器地址使能输入/编程电压输入端. 平常,接“1”时，CPU访问片内4KB的ROM，当地址超4KB时，自动转向片外ROM中的程序。当接“0”时，CPU只访问片外ROM。 第2功能Vpp 对8051编程时，编程电压输入端。
4. 输入/输出端口引脚 P0、P1、P2、P3
4个8位的并行输入/输出端口，共32个引脚。作为通用输入/输出端口
sbit-特殊功能位声明，也就是声明某一个特殊功能寄存器的某一位
例如：sbit T1=SCON^1(SCON是一个8位寄存器，SCON^1表示这个8位寄存器的次低位，最低位是SCON^0；SCON^7表示这个寄存器的最高位。)
&该语句的功能就是将SCON寄存器的次低位声明为T1，以后若要对SCON寄存器的次低位操作，则可直接操作T1
sfr-特殊功能寄存器的数据声明
例如：sfr16 T2=0xCC(声明一个16位的特殊功能寄存器，它的起始地址为0xCC)
点亮一个LED灯
#include //51系列单片机
sbit LED1=P1^0; //P1是一个8位寄存器，^0声明寄存器的最低位，也就是第一位
int main()
{while(1) {LED1=0; //最低位为0，相当于1111 1110（点亮一个LED灯）}}
LED闪烁
第一种方法
#include
sbit LED1=P1^0;void delay(unsigned int time)
{unsigned char i,j;for(i=0;i
第二种方法
#include

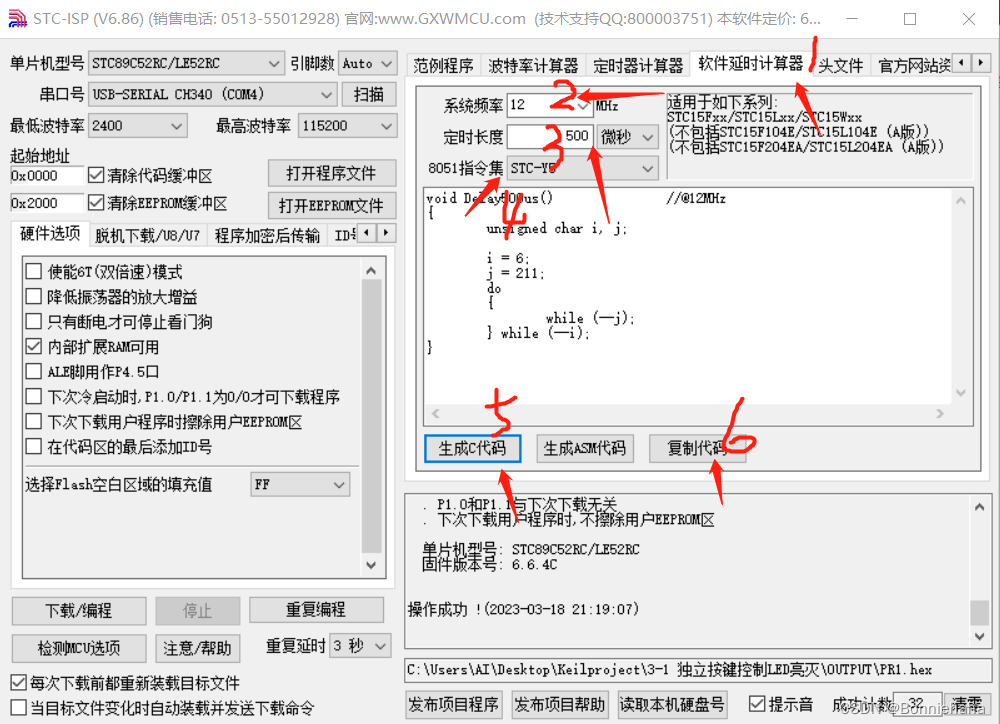

void Delay500ms() //这个Dalay函数是从软件延时定时器中复制的c代码
{unsigned char i, j, k;i = 4;j = 205;k = 187;do{do{while (--k);} while (--j);} while (--i);
}void main() //主函数
{while(1){P1=0xFE; //二进制1111 1110转为十六进制为0xFE（1为高电平灯不亮，0为低电平灯亮）delay500ms();P1=0xFF; //二进制1111 1111转为十六进制为0xFFdelay500ms();}
}
