打造地图拼接利器（三）图源配置

GMap.net内置了74个地图图源，清单如下：

       ArcGIS_DarbAE_Q2_2011_NAVTQ_Eng_V5_MapProvider ArcGIS_DarbAE_Q2_2011_NAVTQ_Eng_V5_Map;ArcGIS_Imagery_World_2D_MapProvider ArcGIS_Imagery_World_2D_Map;ArcGIS_ShadedRelief_World_2D_MapProvider ArcGIS_ShadedRelief_World_2D_Map;ArcGIS_StreetMap_World_2D_MapProvider ArcGIS_StreetMap_World_2D_Map;ArcGIS_Topo_US_2D_MapProvider ArcGIS_Topo_US_2D_Map;ArcGIS_World_Physical_MapProvider ArcGIS_World_Physical_Map;ArcGIS_World_Shaded_Relief_MapProvider ArcGIS_World_Shaded_Relief_Map;ArcGIS_World_Street_MapProvider ArcGIS_World_Street_Map;ArcGIS_World_Terrain_Base_MapProvider ArcGIS_World_Terrain_Base_Map;ArcGIS_World_Topo_MapProvider ArcGIS_World_Topo_Map;BingHybridMapProvider BingHybridMap;BingMapProvider BingMap;BingSatelliteMapProvider BingSatelliteMap;CloudMadeMapProvider CloudMadeMap;CzechGeographicMapProvider CzechGeographicMap;CzechHistoryMapProvider CzechHistoryMap;CzechHistoryMapProviderOld CzechHistoryOldMap;CzechHybridMapProvider CzechHybridMap;CzechHybridMapProviderOld CzechHybridOldMap;CzechMapProvider CzechMap;CzechMapProviderOld CzechOldMap;CzechSatelliteMapProvider CzechSatelliteMap;CzechSatelliteMapProviderOld CzechSatelliteOldMap;CzechTuristMapProvider CzechTuristMap;CzechTuristMapProviderOld CzechTuristOldMap;CzechTuristWinterMapProvider CzechTuristWinterMap;EmptyProvider EmptyProvider;GoogleChinaHybridMapProvider GoogleChinaHybridMap;GoogleChinaMapProvider GoogleChinaMap;GoogleChinaSatelliteMapProvider GoogleChinaSatelliteMap;GoogleChinaTerrainMapProvider GoogleChinaTerrainMap;GoogleHybridMapProvider GoogleHybridMap;GoogleKoreaHybridMapProvider GoogleKoreaHybridMap;GoogleKoreaMapProvider GoogleKoreaMap;GoogleKoreaSatelliteMapProvider GoogleKoreaSatelliteMap;GoogleMapProvider GoogleMap;GoogleSatelliteMapProvider GoogleSatelliteMap;GoogleTerrainMapProvider GoogleTerrainMap;LatviaMapProvider LatviaMap;Lithuania3dMapProvider Lithuania3dMap;LithuaniaHybridMapProvider LithuaniaHybridMap;LithuaniaHybridOldMapProvider LithuaniaHybridOldMap;LithuaniaMapProvider LithuaniaMap;LithuaniaOrtoFotoMapProvider LithuaniaOrtoFotoMap;LithuaniaOrtoFotoOldMapProvider LithuaniaOrtoFotoOldMap;LithuaniaReliefMapProvider LithuaniaReliefMap;LithuaniaTOP50 LithuaniaTOP50Map;MapBenderWMSProvider MapBenderWMSdemoMap;NearHybridMapProvider NearHybridMap;NearMapProvider NearMap;NearSatelliteMapProvider NearSatelliteMap;OpenCycleLandscapeMapProvider OpenCycleLandscapeMap;OpenCycleMapProvider OpenCycleMap;OpenCycleTransportMapProvider OpenCycleTransportMap;OpenSeaMapHybridProvider OpenSeaMapHybrid;OpenStreet4UMapProvider OpenStreet4UMap;OpenStreetMapProvider OpenStreetMap;OpenStreetMapQuestProvider OpenStreetMapQuest;OpenStreetMapQuestHybridProvider OpenStreetMapQuestHybrid;OpenStreetMapQuestSatteliteProvider OpenStreetMapQuestSattelite;OviHybridMapProvider OviHybridMap;OviMapProvider OviMap;OviSatelliteMapProvider OviSatelliteMap;OviTerrainMapProvider OviTerrainMap;SpainMapProvider SpainMap;SwedenMapProvider SwedenMap;TurkeyMapProvider TurkeyMap;WikiMapiaMapProvider WikiMapiaMap;YahooHybridMapProvider YahooHybridMap;YahooMapProvider YahooMap;YahooSatelliteMapProvider YahooSatelliteMap;YandexHybridMapProvider YandexHybridMap;YandexMapProvider YandexMap;YandexSatelliteMapProvider YandexSatelliteMap;

但在实际使用中，大部分都因一些未知因素而无法访问，特别是国外的地图，大部分对我国边境标绘错误，需谨慎使用。而且这些地图中，鲜有国内地图商的地址。
为便于使用国内地图，我们需要写一些访问国内地图数据的代码，还好，GMap.net开源，我们可以照猫画虎，写一个通用的TMSProvider。
在解决方案资源管理器中建一个文件夹，名为Utils。
要是用自定义Provider，首先建一个基类TmsProviderBase，让他继承自GMapProvider，并重写2个方法。

using GMap.NET;
using GMap.NET.MapProviders;
using GMap.NET.Projections;
using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;namespace Mapmeger
{public abstract class TmsProviderBase : GMapProvider{public TmsProviderBase(){MaxZoom = null;RefererUrl = "";}public override PureProjection Projection{get { return MercatorProjection.Instance; }}GMapProvider[] overlays;public override GMapProvider[] Overlays{get{if (overlays == null){overlays = new GMapProvider[] { this };}return overlays;}}}
}

然后新建一个类TmsProvider，继承自我们刚新建的类TmsProviderBase，重新其核心方法
public override PureImage GetTileImage(GPoint pos, int zoom){}
当我们使用自定义的地图源时，就会调用这个函数，传来瓦片坐标GPoint和层级，然后通过网络请求，返回瓦片图片对象。
GMap.net为我们提供了一个函数GetTileImageUsingHttp(string url)，用以通过一个网络瓦片地址返回一个瓦片图片。

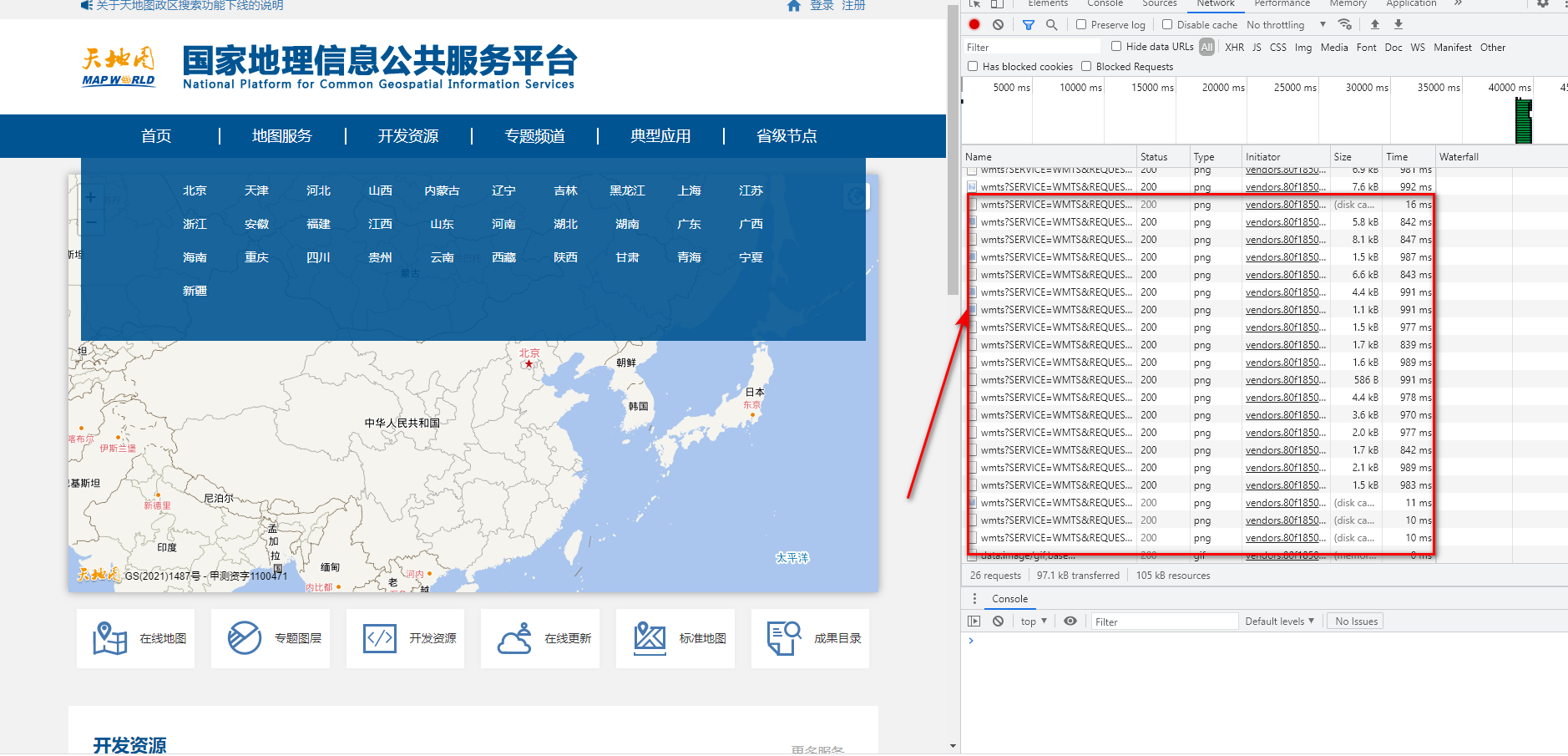

如何获得这个地址呢，我们以获取天地图瓦片地址为例。打开谷歌浏览器，输入https://www.tianditu.gov.cn/，按F12进入浏览器调试模式，选择Network选项卡，然后调整地图大小，可以看到图片请求地址：

拷贝其中一个，可以看到：

https://t3.tianditu.gov.cn/vec_w/wmts?SERVICE=WMTS&REQUEST=GetTile&VERSION=1.0.0&LAYER=vec&STYLE=default&TILEMATRIXSET=w&FORMAT=tiles&TILECOL=11&TILEROW=5&TILEMATRIX=4&tk=9a02b3cdd29cd346de4df04229797710

其中，t3代表第3个服务器，TILECOL=11&TILEROW=5&TILEMATRIX=4代表x=11，y=5，z=4，最后还有一个密钥tk，如果没有这个tk，就无法访问到数据。密钥可以通过注册天地图开发者账号申请，但普通开发者每天只能访问10000次数据，公司和政府机构会比较多，分别为300w和500w。
在实际使用过程中，内置GetTileImageUsingHttp(string url)函数并不能获取到所有网站的数据，因为地图服务端认为客户端不是浏览器，所以我们要重新一个请求程序，在http请求头中加入“我是浏览器”的声明，才可以获取到数据。
我们新建一个Tools类，再新建一个下载图片的函数：

  public static byte[] downloadTile(string url){try{WebClient myClient = new WebClient();myClient.Headers.Add( "User-Agent","Mozilla/5.0(Windows NT 6.1;Win64; x64; rv:50.0) Gecko/20100101 Firefox/50.0");//这里就是告诉服务器，我是浏览器myClient.Encoding = Encoding.UTF8;Uri uri = new Uri(url);byte[] bts = myClient.DownloadData(uri);return bts;}catch (Exception err){return null;}}

同时，为了提高程序复用性，我们通过一个地址就可以自动生成一个心得Provider，需要写一个地址解析函数，自动替换{x}，{y}，{z}和服务器地址，比如把https://a[1-4].tile.openstreetmap.org/{z}/{x}/{y}.png根据请求自动替换为https://a1.tile.openstreetmap.org/3/1/1.png：

  public static string getUrl(string urlformat,int x,int y ,int z){int leftSignPos = -1, rightSignPos = -1;leftSignPos = urlformat.IndexOf('[');rightSignPos = urlformat.IndexOf(']');if (leftSignPos > 0 && rightSignPos > leftSignPos){string serverstr = urlformat.Substring(leftSignPos + 1, rightSignPos - leftSignPos - 1);int startnum = int.Parse(serverstr.Split('-')[0]);int endnum = int.Parse(serverstr.Split('-')[1]);long num = (x + y) % (endnum - startnum) + startnum;string nurl = urlformat.Substring(0, leftSignPos) + num + urlformat.Substring(rightSignPos + 1);urlformat = nurl;}urlformat = urlformat.Replace("{x}", x.ToString()).Replace("{y}", y.ToString()).Replace("{z}", z.ToString());return urlformat;}

还有一个很重要的问题，就是图片合并的问题，有些卫星图是不带路网和地名的，需要将两个图形合并后返回。所以我们为TmsProvider提供一个参数，用以将1种图或2种图合并后返回给地图程序。

public override PureImage GetTileImage(GPoint pos, int zoom){try{if (urls.Count == 2){PureImage image =GetMultiImgFromUrl(pos, zoom, urls[0], urls[1]);return image;}else{PureImage image = GetImgFromUrl(pos, zoom, urls[0]);return image;}}catch (Exception ex){return null;}        }

图片返回函数如下：

 PureImage GetImgFromUrl(GPoint pos, int zoom, string url){string durl = MakeTileImageUrl(pos, zoom, url);byte[] bts = Tools.downloadTile(durl);MemoryStream ms = new MemoryStream();ms.Write(bts, 0, bts.Length);Image img = Bitmap.FromStream(ms);GMapImage gimg = new GMapImage();gimg.Data = ms;gimg.Img = img;ms.Dispose();return gimg;}PureImage GetMultiImgFromUrl(GPoint pos, int zoom, string url1, string url2){GMapImage img = new GMapImage();string durl1 = MakeTileImageUrl(pos, zoom, url1);byte[] bts1 = Tools.downloadTile(durl1);string durl2 = MakeTileImageUrl(pos, zoom, url2);byte[] bts2 = Tools.downloadTile(durl2);MemoryStream ms1 = new MemoryStream();ms1.Write(bts1, 0, bts1.Length);Image img1 = Bitmap.FromStream(ms1);MemoryStream ms2 = new MemoryStream();ms2.Write(bts2, 0, bts2.Length);Image img2 = Bitmap.FromStream(ms2);Image bit = new Bitmap(256,256);Graphics g = Graphics.FromImage(bit);g.DrawImage(img1, 0, 0, img1.Width, img1.Height);g.DrawImage(img2, 0, 0, img2.Width, img2.Height);MemoryStream ms = new MemoryStream();bit.Save(ms, System.Drawing.Imaging.ImageFormat.Png);img.Img = bit;img.Data = ms;g.Dispose();ms.Close();ms1.Dispose();ms2.Dispose();return img;

在前端，我们通过一个配置文件config.txt，将能使用的图源地址进行配置：

//配置说明：竖线前为地图名称，后为TMS地址，方括号内为服务器序号，{x}\{y}\{z}分别代表瓦片坐标。很多地图都需要key授权，天地图的key可以自行申请，每天都会受到使用次数限制
openstreet交通|https://a.tile.openstreetmap.org/{z}/{x}/{y}.png
高德影像|https://webst0[1-4].is.autonavi.com/appmaptile?style=6&x={x}&y={y}&z={z}
高德矢量|http://wprd0[1-4].is.autonavi.com/appmaptile?lang=zh_cn&size=1&style=7&x={x}&y={y}&z={z}
高德注记|https://wprd0[1-4].is.autonavi.com/appmaptile?x={x}&y={y}&z={z}&lang=zh_cn&size=1&scl=1&style=8
天地图交通|https://t[1-4].tianditu.gov.cn/vec_w/wmts?SERVICE=WMTS&REQUEST=GetTile&VERSION=1.0.0&LAYER=vec&STYLE=default&TILEMATRIXSET=w&FORMAT=tiles&TILECOL={x}&TILEROW={y}&TILEMATRIX={z}&tk=c03258c0232becff8dfbd108c02a3265
天地图卫星|https://t[1-4].tianditu.gov.cn/img_w/wmts?SERVICE=WMTS&REQUEST=GetTile&VERSION=1.0.0&LAYER=img&STYLE=default&TILEMATRIXSET=w&FORMAT=tiles&TILECOL={x}&TILEROW={y}&TILEMATRIX={z}&tk=c03258c0232becff8dfbd108c02a3265
天地图地形|https://t[1-4].tianditu.gov.cn/ter_w/wmts?SERVICE=WMTS&REQUEST=GetTile&VERSION=1.0.0&LAYER=ter&STYLE=default&TILEMATRIXSET=w&FORMAT=tiles&TILECOL={x}&TILEROW={y}&TILEMATRIX={z}&tk=c03258c0232becff8dfbd108c02a3265
天地图注记|https://t[1-4].tianditu.gov.cn/cva_w/wmts?SERVICE=WMTS&REQUEST=GetTile&VERSION=1.0.0&LAYER=cva&STYLE=default&TILEMATRIXSET=w&FORMAT=tiles&TILECOL={x}&TILEROW={y}&TILEMATRIX={z}&tk=c03258c0232becff8dfbd108c02a3265

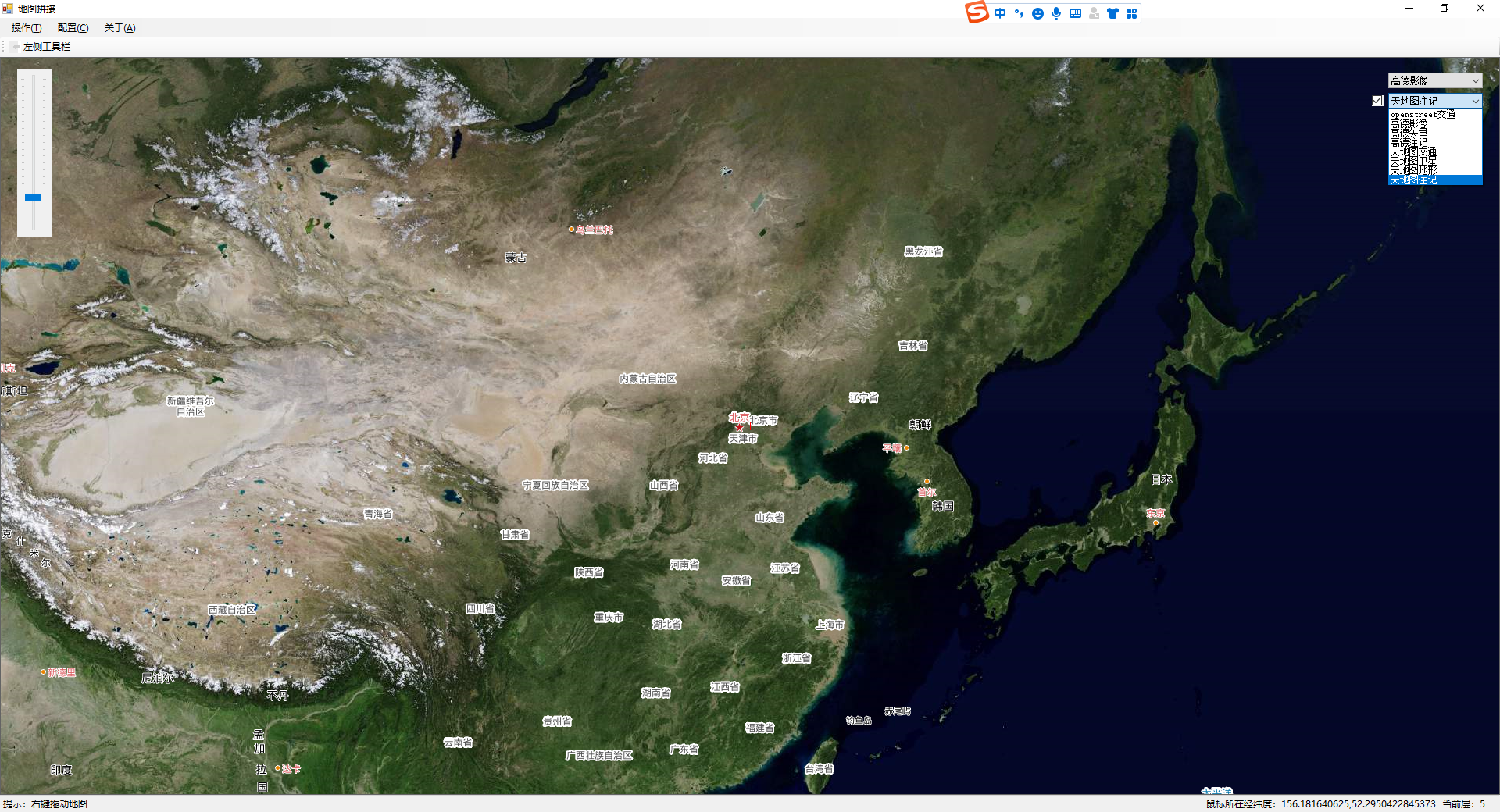

在主程序加载时，将图层分别绑定到地图和覆盖图上。

 private void InitMapurls(){string configfile = Application.StartupPath + "\\config.txt";if (File.Exists(configfile)){string[] configlines = File.ReadAllLines(configfile);for (int i = 0; i < configlines.Length; i++){if (!configlines[i].StartsWith("//")){curmapurls.Add(configlines[i].Split('|')[1]);break;}}DataTable dt = new DataTable();dt.Columns.Add("text");dt.Columns.Add("value");DataTable dt1 = dt.Clone();for (int i = 0; i < configlines.Length; i++){if (!configlines[i].StartsWith("//")){mapurls.Add(configlines[i]);DataRow row = dt.NewRow();row[0] = configlines[i].Split('|')[0];row[1] = configlines[i].Split('|')[1];dt.Rows.Add(row);dt1.Rows.Add(row.ItemArray);}}CBLayer1.DataSource = dt;CBLayer1.DisplayMember = "text";CBLayer1.ValueMember = "value";CBLayer2.DataSource = dt1;CBLayer2.DisplayMember = "text";CBLayer2.ValueMember = "value";}else{curmapurls.Add("https://a.tile.openstreetmap.org/{z}/{x}/{y}.png");}
}

当图源下拉框变化时，切换地图：

void changeMap(){if (isfirtload)return;curmapurls.Clear();curmapurls.Add(((DataRowView)CBLayer1.SelectedItem)[1].ToString());if (CBShow.CheckState==CheckState.Checked){curmapurls.Add(((DataRowView)CBLayer2.SelectedItem)[1].ToString());}gmapc.MapProvider = new TmsProvider(curmapurls);
}

同时，将gmapc.MapProvider =new TmsProvider(curmapurls);设置为自定义图源。其中curmapurls为一个泛型，用来记录右上角选择的地图的地址。
