STM32F103ZET6学习之芯片基础结构

STM32F103ZET6学习之芯片基础结构

• ICode总线
• 驱动单元
• •  DCode总线
  •  系统总线
  •  DMA 总线
• 被动单元
• •  内部的闪存存储器
  •  内部的 SRAM
  •  FSMC
  •  AHB 到 APB 的桥

本文为《零死角玩转 STM32F103—霸道》书籍的知识提取和整理，仅为学习之用。

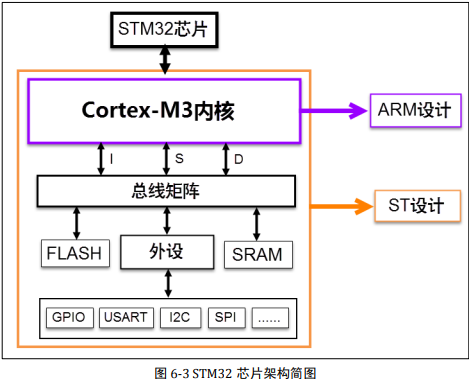

芯片架构简图

系统框图

ICode总线

 I是Instruction，即指令。我们编写好的程序编译之后就是一条条指令，存放在FLASH中，M3内核需要读取这些指令来执行程序就必须要通过ICode总线，它是专门用来取指的。

驱动单元

 DCode总线

  DCode 中的 D 表示 Data，即数据，那说明这条总线是用来取数的。我们在写程序的时候，数据有常量和变量两种，常量就是固定不变的，用 C 语言中的 const关键字修饰，是放到内部的FLASH 当中的，变量是可变的，不管是全局变量还是局部变量都放在内部的 SRAM。因为数据可以被 Dcode 总线和 DMA 总线访问，所以为了避免访问冲突，在取数的时候需要经过一个总线矩阵来仲裁，决定哪个总线在取数。

 系统总线

  系统总线主要是访问外设的寄存器，我们通常说的寄存器编程，即读写寄
存器都是通 过这根系统总线来完成的。

 DMA 总线

  DMA 总线也主要是用来传输数据，这个数据可以是在某个外设的数据寄存器，可以在 SRAM，可以在内部的 FLASH。因为数据可以被 Dcode 总线和 DMA 总线访问，所以为了 避免访问冲突，在取数的时候需要经过一个总线矩阵来仲裁，决定哪个总线在取数。

被动单元

 内部的闪存存储器

  内部的闪存存储器即 FLASH，我们编写好的程序就放在这个地方。内核通过 ICode 总 线来取里面的指令。

 内部的 SRAM

  内部的 SRAM，即我们通常说的 RAM，程序的变量，堆栈等的开销都是基于内部的 SRAM。内核通过 DCode 总线来访问它。

 FSMC

  FSMC 的英文全称是 Flexible static memory controller，叫灵活的静态的存储器控制器， 是 STM32F10xx 中一个很有特色的外设，通过 FSMC，我们可以扩展内存，如外部的 SRAM，NANDFLASH 和 NORFLASH。但有一点我们要注意的是，FSMC 只能扩展静态的 内存，即名称里面的 S：static，不能是动态的内存，比如 SDRAM 就不能扩展。

 AHB 到 APB 的桥

  从 AHB 总线延伸出来的两条 APB2 和 APB1 总线，上面挂载着 STM32 各种各样的特 色外设。我们经常说的GPIO、串口、I2C、SPI这些外设就挂载在这两条总线上，这个是我 们学习 STM32 的重点，就是要学会编程这些外设去驱动外部的各种设备。
