Arduino米思齐Mixly---人体红外检测灯

文章目录

• 实验材料与环境
• 【实验】人体红外检测灯
• • 1.软硬件连接
  • 2.图形化编程块
  • 3.代码块
  • 4.效果

实验材料与环境

硬件：Arduino、LED灯、HC-SR501模块(人体红外感应模块)
软件：Mixly IDE

【实验】人体红外检测灯

要求：当有人经过时，灯亮，经过后，灯熄灭。

1.软硬件连接

我这里是：
人体红外感应模块：数据接D3号口；vcc接5V，GND对应GND
灯接D9号接口

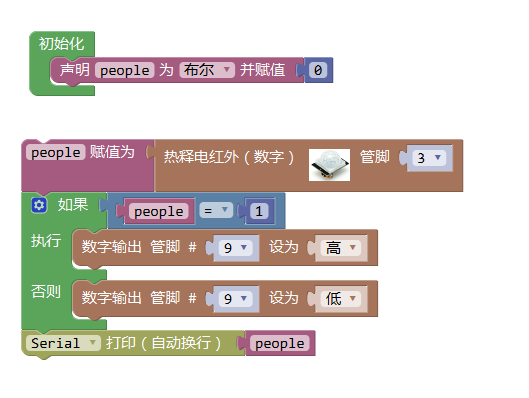

2.图形化编程块

人体红外：0是没人，1是检测到人。

3.代码块

volatile boolean people;void setup(){people = 0;pinMode(3, INPUT);pinMode(9, OUTPUT);Serial.begin(9600);
}void loop(){people = digitalRead(3);if (people == 1) {digitalWrite(9,HIGH);} else {digitalWrite(9,LOW);}Serial.println(people);}

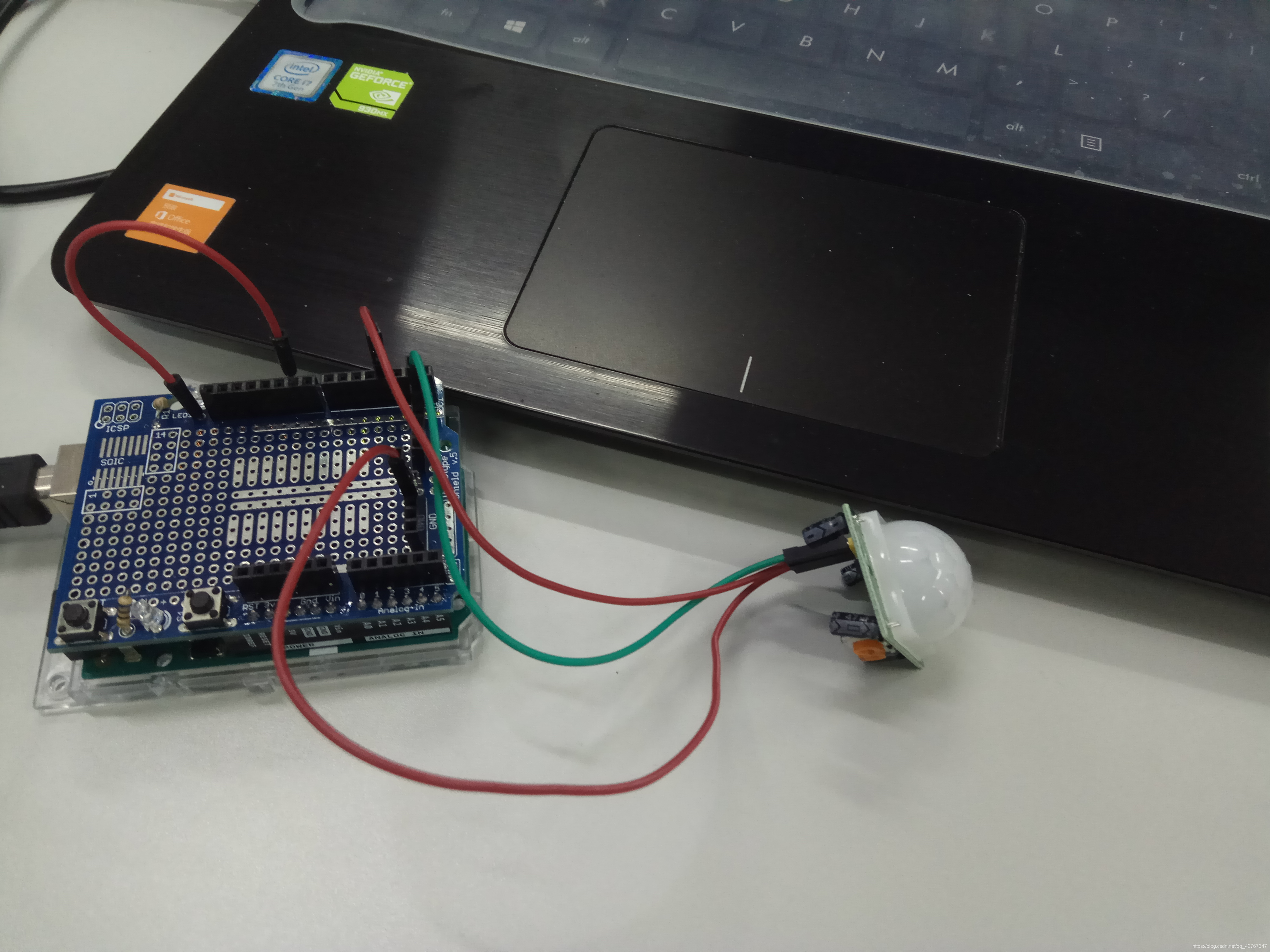

4.效果

实验效果视频已上传到B站：https://www.bilibili.com/video/av73832082/
欢迎各位查看与指导。
