概述

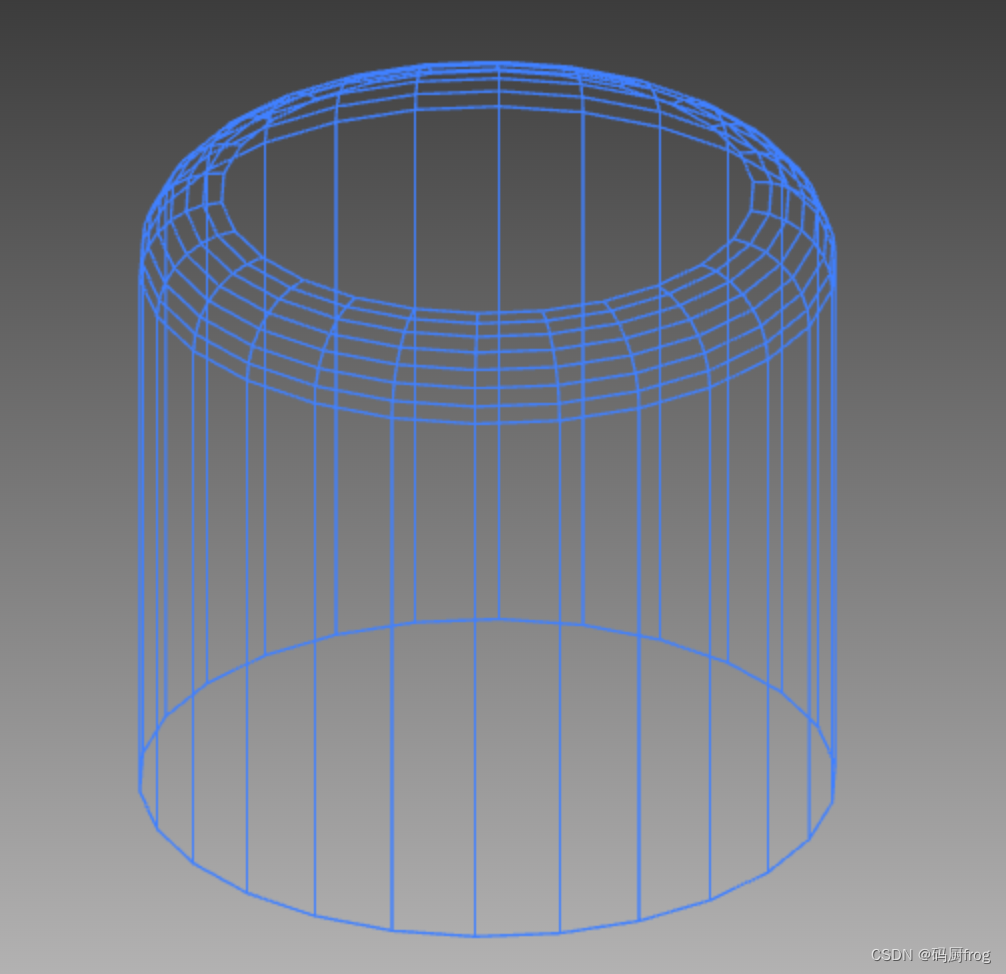

网上对threejs线框已经有大量的教程了, 但是如果开发的是一个CAD程序, 这些线框就不太合适了. 如图是catia中, 一个模型的线框效果:

对网上给出的线框方案做一个汇总, 然后给出实现catia中线框效果的一种方案.

• 通过材质中的属性来显示线框;
• 通过EdgesGeometry生成线框;
• 通过BufferGeometry中的position和index检测出线框(就是实现catia中线框的效果).

材质线框

关键代码如下:

// 材质线框
function materialWireframe(model, isShow){if(model){model.traverse((child) => {if(child.isMesh){child.material.wireframe = isShow;}});}
}

效果如下:

EdgesGeometry

关键代码如下:

// EdgesGeometry线框
var line = null;
const lineMaterial = new THREE.LineBasicMaterial({color: 0x4080ff});
function edgeGeometryWireframe(model, isShow){if(model){if(!line){line = new THREE.Group();model.traverse(function(child){if (child.isMesh){let edges = new THREE.EdgesGeometry(child.geometry);let lineS= new THREE.LineSegments(edges, lineMaterial);line.add(lineS);}});scene.add(line);}model.visible = !isShow;line.visible = isShow;}
}

效果如下:

此外, 像这样new THREE.EdgesGeometry(child.geometry, 10), 可以通过增加一个参数, 这个参数的意思是相邻面的法线夹角, 这段代码就是指, 只有相邻面法线夹角大于10度(单位: 角度)时, 才会渲染边缘

通过BufferGeometry中的position和index画线框

这里说明一下, 每一个Mesh都是有两部分组成, 一部分是geometry, 一部分是material, 而geometry都是由一些点组成的, 每三个点为一组, 确定一个三角面, 一系列的三角面组成最终的模型. 这种画线方式思路是, 遍历这些三角面的边, 判断哪些边是多个三角面共用的, 如果是共用的, 那么就不是边缘; 如果不是共用的, 也就是只有一个三角面用到了这个边, 那么这个边就是一个mesh的边缘.

这里主要需要用到两个属性:

• xxxMesh.geometry.attributes.position – 编织这个mesh的所有的点;
• xxxMesh.geometry.index – 这些点是如何编织的

根据这两个属性, 就可以画出一个图形了, 具体过程如下:

假设, 有这样4个点: [(0, 0, 1), (0, 1, 0), (1, 0, 0), (1, 1, 0)],

那么在geometry中, geometry.attributes.position = [0, 0, 1, 0, 1, 0, 1, 0, 0, 1, 1, 0]

注意, 这里去掉了一些不必要的细节, geometry.attributes.position并不是一个数组.

然后, 如果0, 1, 2点确定了一个三角面, 1, 2, 3点确定了一个三角面.

那么, 在geometry.index = [0, 1, 2, 1, 2, 3], 即三个为一组, 共两个三角面.

根据上面的介绍, 就对Mesh的绘制有了一定的了解了. 接下来直接给出代码:

// catia样式的线框
var catiaLine = null;
function catiaWireframe(model, isShow){if(model){if(!catiaLine){catiaLine = new THREE.Group();model.traverse(child => {if(child.isMesh){let pointIndex = fetchEdgePoint(child);if(pointIndex){let posArr = child.geometry.attributes.position;let points = new Array();for(let i = 0; i < pointIndex.length; i += 2){let k = pointIndex[i];let p = pointIndex[i + 1];points.push(new THREE.Vector3(posArr.getX(k), posArr.getY(k), posArr.getZ(k)));points.push(new THREE.Vector3(posArr.getX(p), posArr.getY(p), posArr.getZ(p)));}if(points.length > 0){const geometry = new THREE.BufferGeometry().setFromPoints(points);catiaLine.add(new THREE.LineSegments(geometry, new THREE.LineBasicMaterial({color: 0x4080ff})));}}}});scene.add(catiaLine);}model.visible = !isShow;catiaLine.visible = isShow;}
}
// 边缘点探测
function fetchEdgePoint(mesh) {let pointIndexArr = mesh.geometry.index;if(pointIndexArr){let lineMap = new Map();let indexArr = pointIndexArr.array;for(let j = 0; j < indexArr.length; j += 3){let a = indexArr[j];let b = indexArr[j + 1];let c = indexArr[j + 2];let temp;if(a > b){ temp = b; b = a; a = temp; }if(a > c){ temp = a; a = c; c = temp; }if(b > c){ temp = b; b = c; c = temp; }let info = lineMap.get(a);if(!info){info = new Map();lineMap.set(a, info);}let co = info.get(b);info.set(b, co ? co + 1 : 1);co = info.get(c);info.set(c, co ? co + 1 : 1);info = lineMap.get(b);if(!info){info = new Map();lineMap.set(b, info);}co = info.get(c);info.set(c, co ? co + 1 : 1);}let pointIndex = new Array();for(let [k, v] of lineMap.entries()){for(let [p, count] of v.entries()){if(count == 1){pointIndex.push(k);pointIndex.push(p);}}}return pointIndex;}return null;
}

效果如下:

完整项目以及线上演示demo参见github: simple-threejs
