华为交换机中继Windows server DHCP服务器

搭建需求

一般企业均是使用Windows server做为DHCP服务器，使用交换机做为DHCP中继，尤其企业中同时部署AD域控和DNS服务，这样，有利于企业的管理。

准备工具

. Windows server 2016 系统环境；
. 华为 eNSP软件环境；

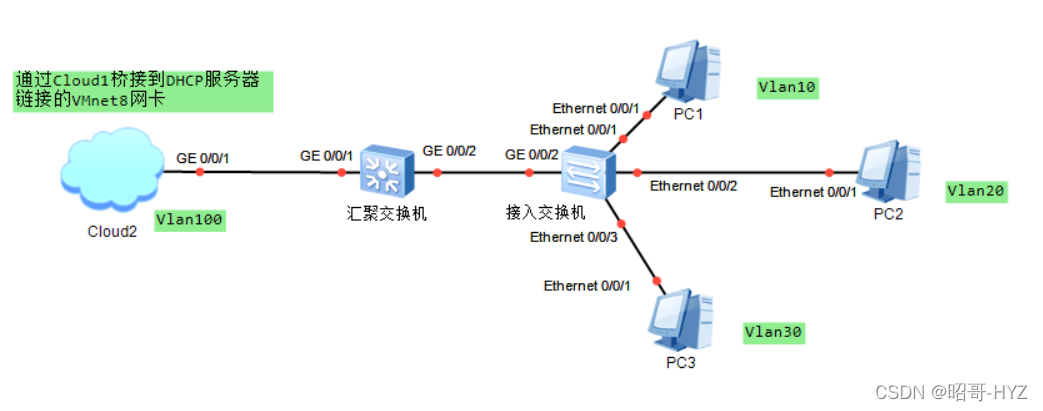

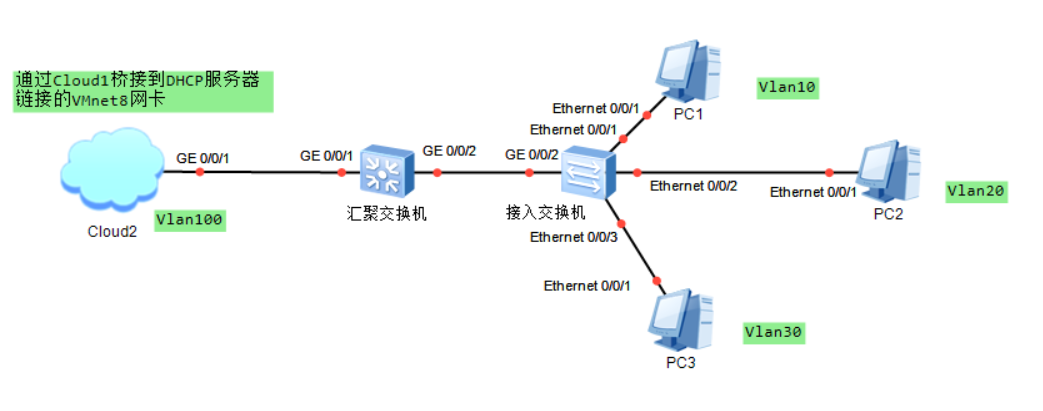

网络拓扑图

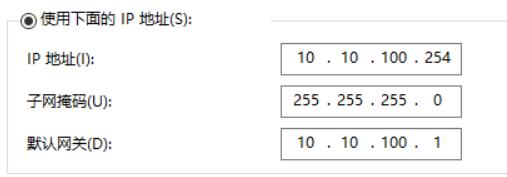

将DHCP服务器IP地址固定如下；

开始搭建

1. 汇聚交换机配置如下；

[Huawei]sysname S1
[S1]dhcp enable                                             //启用DHCP服务
[S1]vlan bat 10 20 30 100
[S1]int vlanif10
[S1-Vlanif10]ip add 10.10.10.1 24
[S1-Vlanif10]dhcp select relay                             //选择使用DHCP中继
[S1-Vlanif10]ip relay address 10.10.100.254                //指定中继的DHCP服务器地址
[S1]int vlanif20
[S1-Vlanif20]ip add 10.10.20.1 24
[S1-Vlanif20]dhcp select relay
[S1-Vlanif20]ip relay address 10.10.100.254
[S1]int vlanif30
[S1-Vlanif30]ip add 10.10.30.1 24
[S1-Vlanif30]dhcp select relay
[S1-Vlanif30]ip relay address 10.10.100.254
[S1]int vlanif100
[S1-Vlanif100]ip add 10.10.100.1 24
[S1-Vlanif100]dhcp select relay
[S1-Vlanif100]ip relay address 10.10.100.254
[S1]int g0/0/1
[S1-GigabitEthernet0/0/1]port link-type access
[S1-GigabitEthernet0/0/1]port default vlan 100
[S1]int g0/0/2
[S1-GigabitEthernet0/0/2]port link-type trunk
[S1-GigabitEthernet0/0/2]port trunk allow-pass vlan 10 20 30 100

2. 接入交换机配置如下；

[Huawei]sysname S2
[S2]vlan bat 10 20 30 100
[S2]int Eth0/0/1
[S2-Ethernet0/0/1]port link-type access
[S2-Ethernet0/0/1]port default vlan 10
[S2]int Eth0/0/2
[S2-Ethernet0/0/2]port link-type access
[S2-Ethernet0/0/2]port default vlan 20
[S2]int Eth0/0/3
[S2-Ethernet0/0/3]port link-type access
[S2-Ethernet0/0/3]port default vlan 30
[S2]int g0/0/2
[S2-GigabitEthernet0/0/2]port link-type trunk
[S2-GigabitEthernet0/0/2]port trunk allow-pass vlan 10 20 30 100

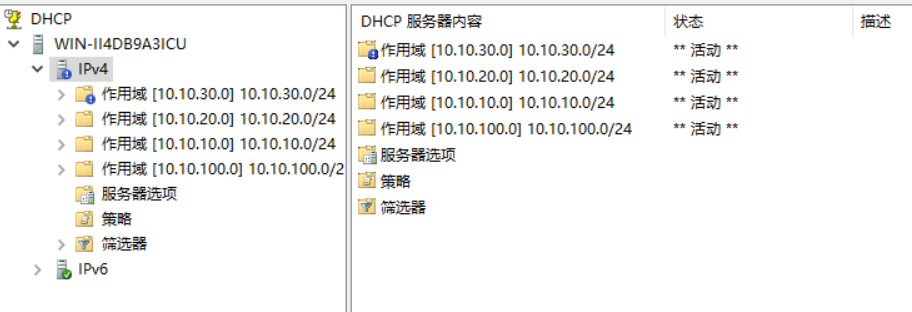

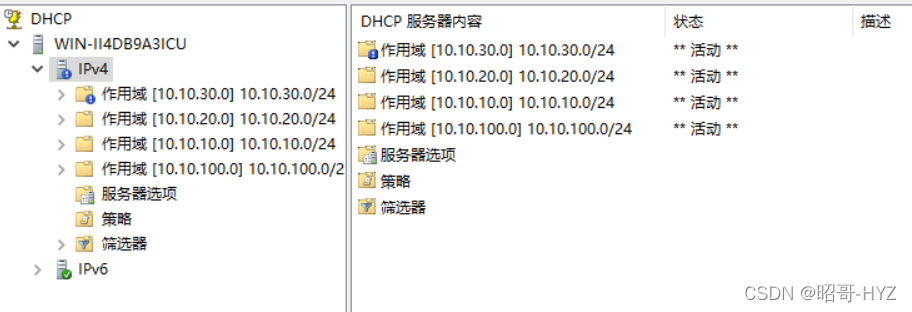

3. 在DHCP服务器上配置如下4个作用域；（具体配置DHCP服务器过程可参照我其他博文）

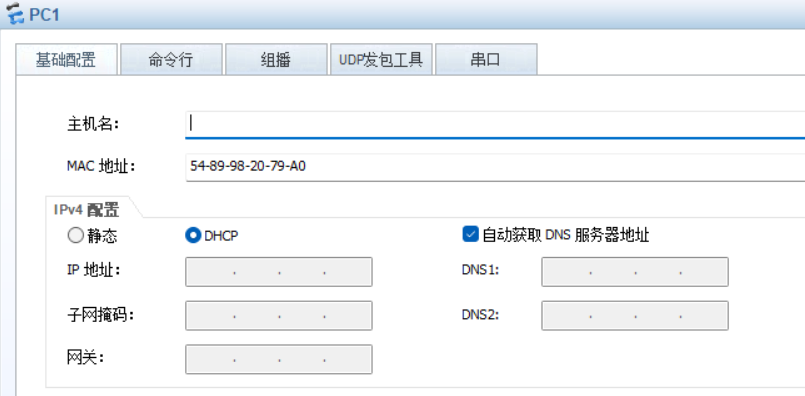

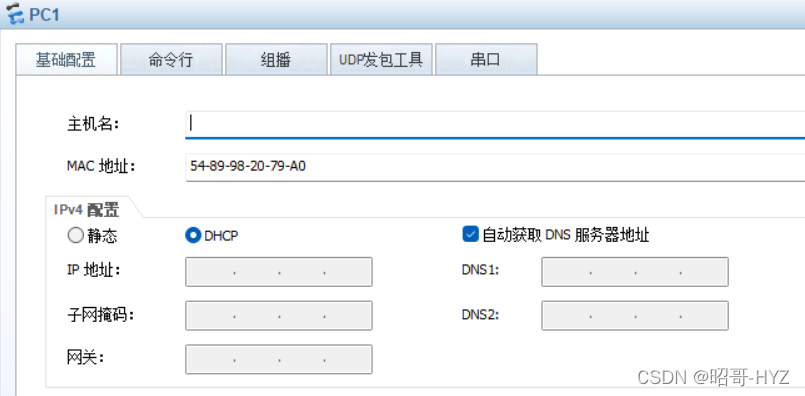

4. 将虚拟PC修改为DHCP自动获取IP地址；

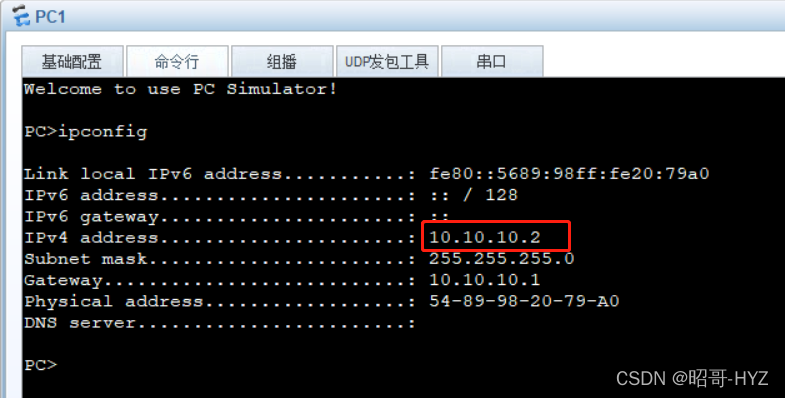

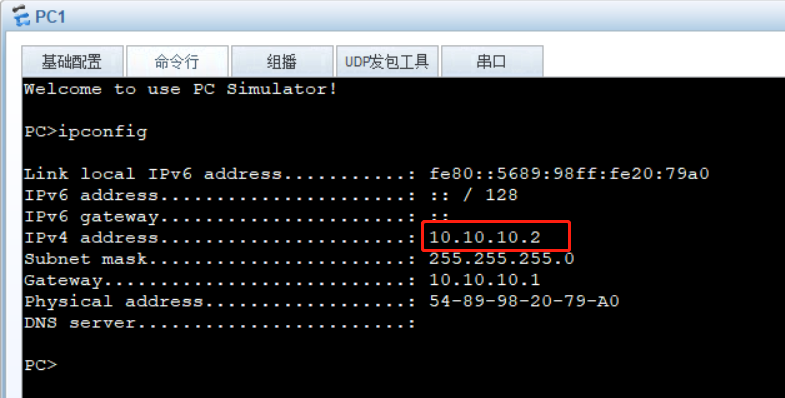

5. 通过ipconfig 可以看到，PC1成功从DHCP服务器获取到IP地址；

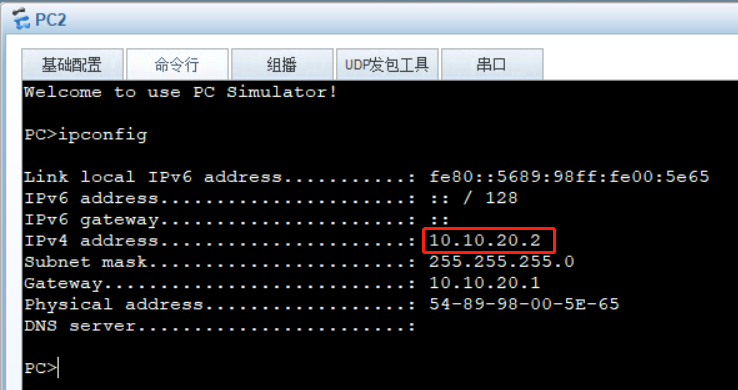

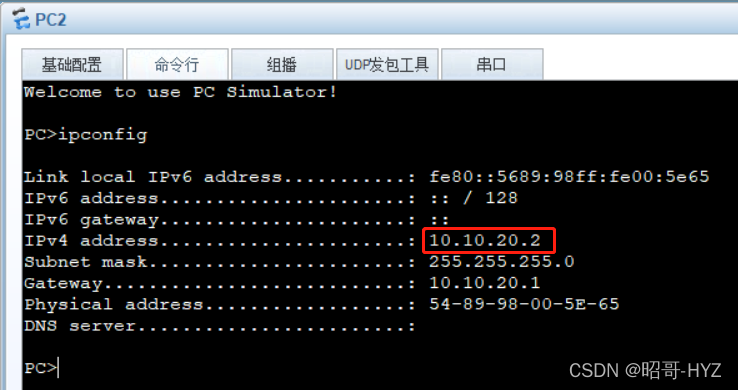

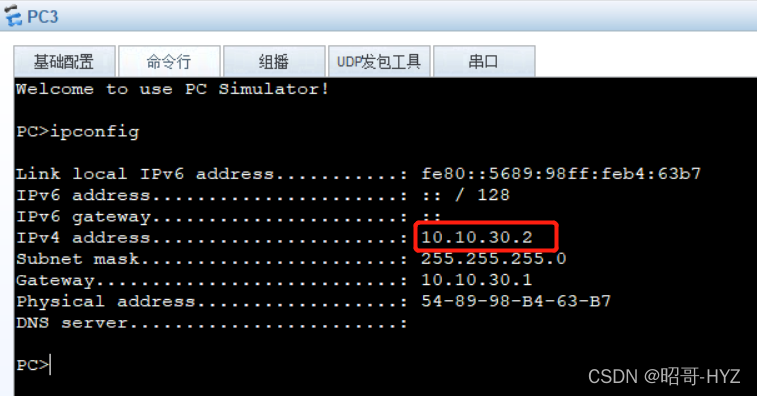

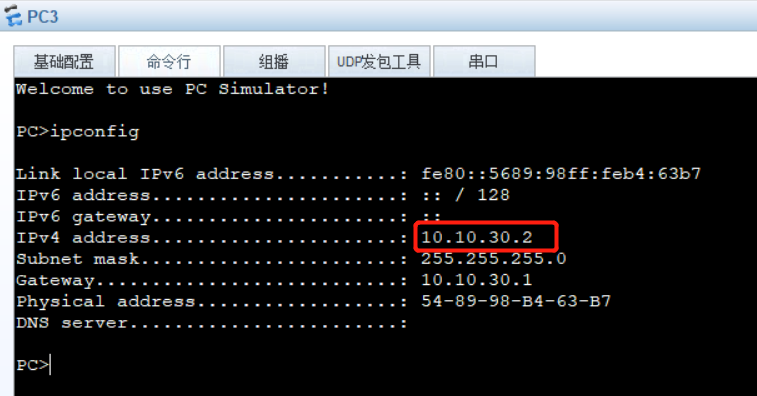

6. PC2、PC3 均获取到相应IP地址；


7. 将PC1所属Vlan 修改为 Vlan 100 ;

[S2]int Eth0/0/1
[S2-Ethernet0/0/1]port default vlan 100

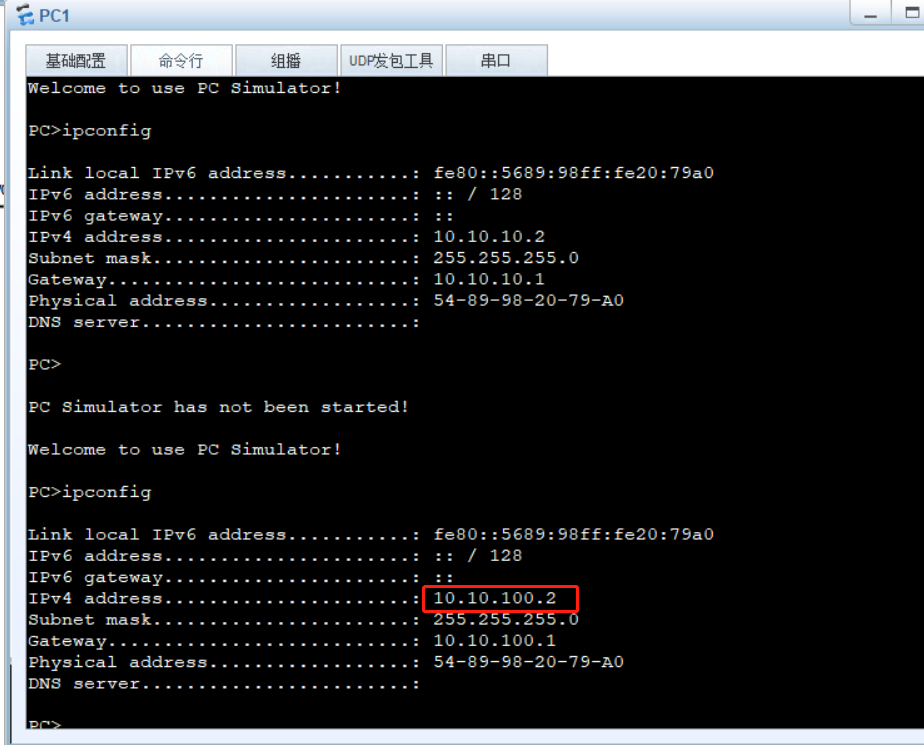

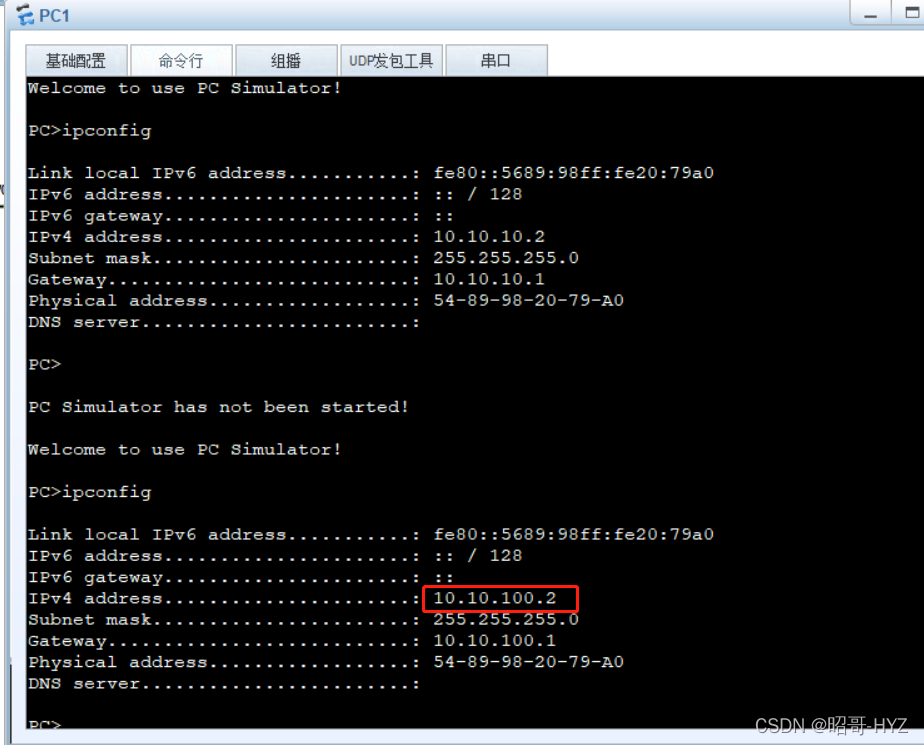

8. 重启PC1,再次查看IP地址，成功获取到Vlan100 所属网段；


end
