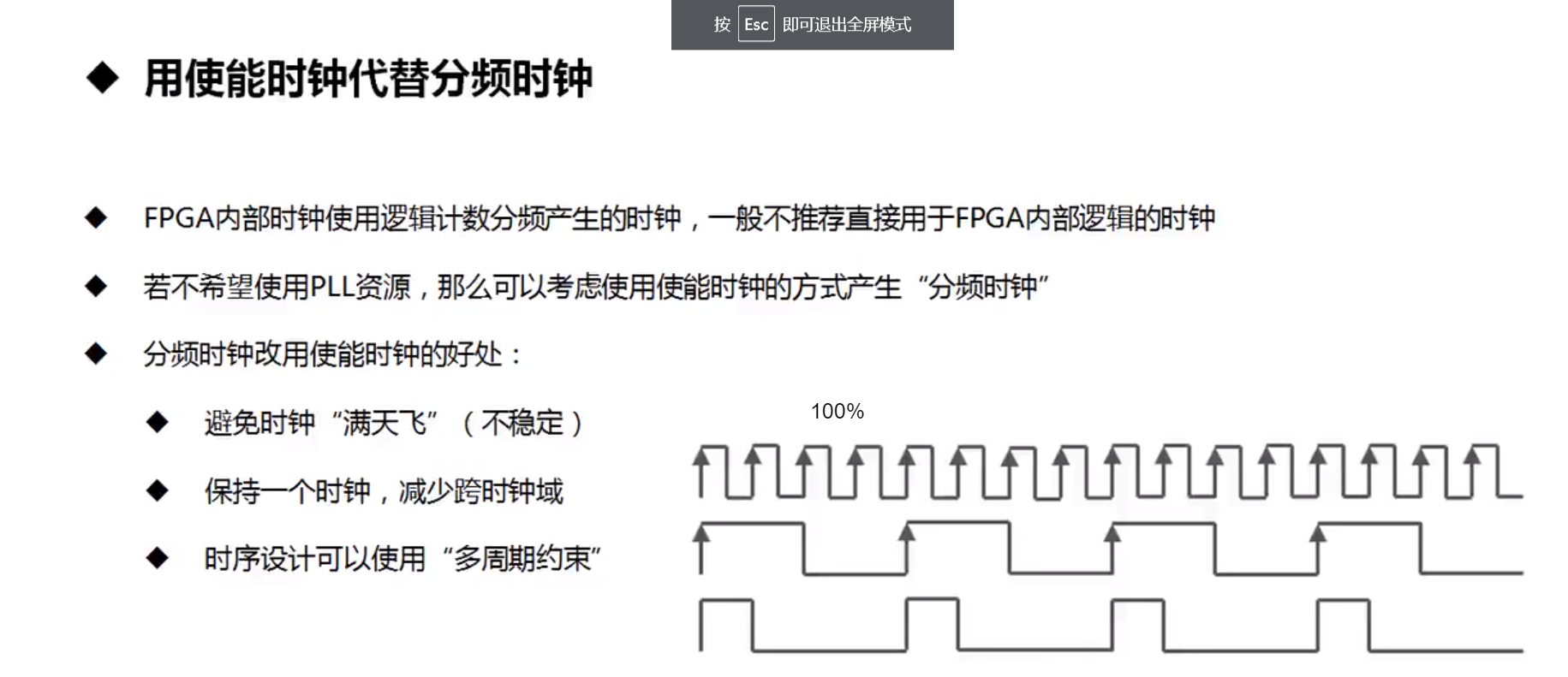

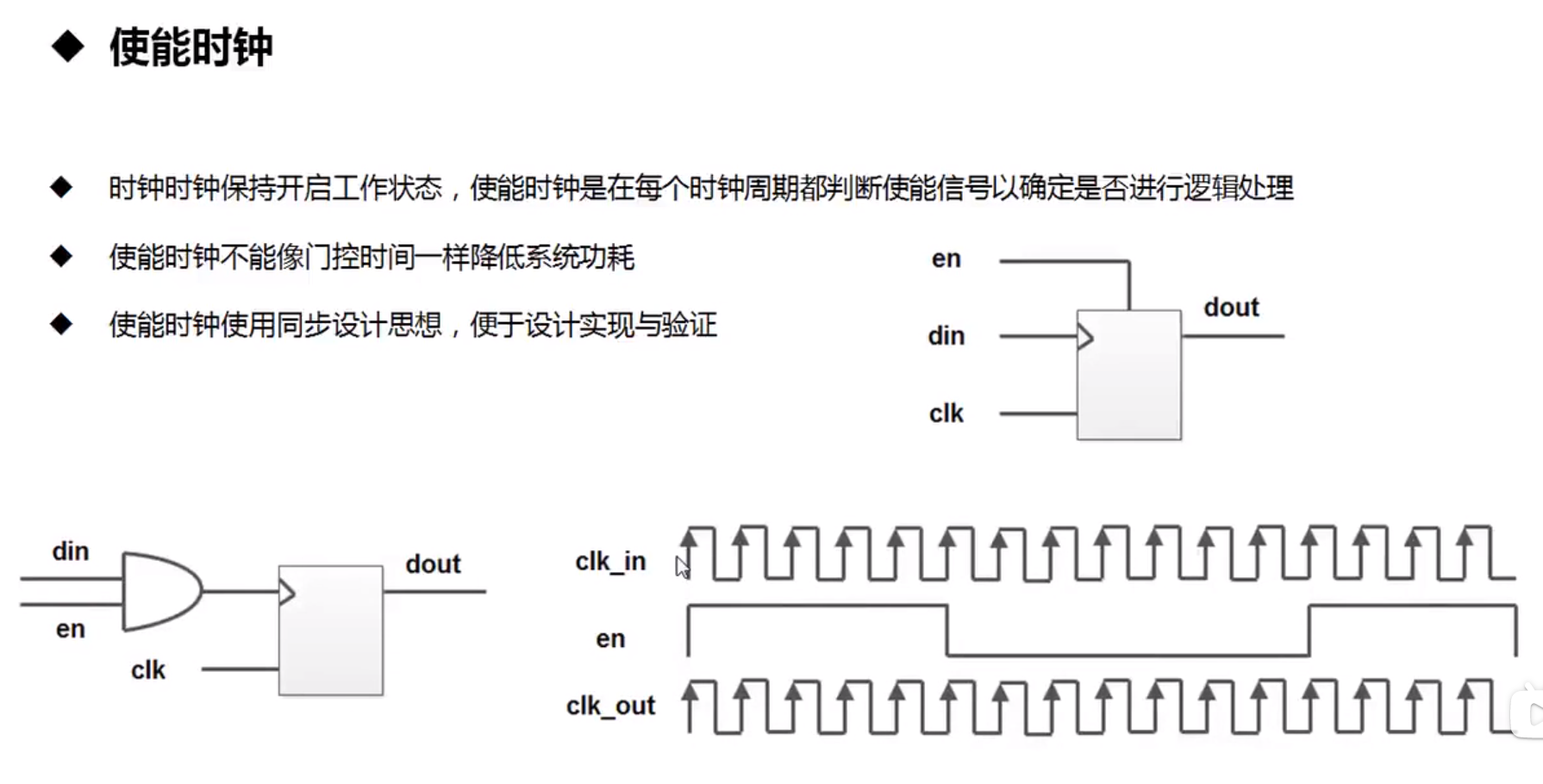

使能时钟设计 FPGA边练边学

简介

/
//EDA工具平台：Vivado 2019.1 + ModelSim SE-64 10.5
//开发套件型号： STAR 入门FPGA开发套件
//版   权  申   明： 本例程由《深入浅出玩转FPGA》作者“特权同学”原创，
//				仅供特权同学相关FPGA开发套件学习使用，谢谢支持
//官方淘宝店铺： http://myfpga.taobao.com/
//微 信 公 众 号：“FPGA快乐学习”
//				欢迎关注，获取更多更新的FPGA学习资料
/
`timescale 1ns/1ps
module vlg_design(input clk,	//100MHzinput rst_n,output reg[3:0] syscnt);localparam DIVCNT_MAX	= 5'd19;
reg[4:0] divcnt;
reg clk_en;	/
//对输入时钟clk 100MHz做20分频的计数always @(posedge clk)if(!rst_n) divcnt <= 'b0;else if(divcnt < DIVCNT_MAX) divcnt <= divcnt+1'b1;else divcnt <= 'b0;/
//产生时钟使能信号，这个时钟使能信号每隔20个时钟周期有一个高脉冲always @(posedge clk)if(!rst_n) clk_en <= 1'b0;else if(divcnt == DIVCNT_MAX) clk_en <= 1'b1;else clk_en <= 1'b0;/
//使用时钟使能信号进行计数always @(posedge clk)if(!rst_n) syscnt <= 'b0;else if(clk_en) syscnt <= syscnt+1'b1;else syscnt <= syscnt;endmodule

testbench：

/
//EDA工具平台：Vivado 2019.1 + ModelSim SE-64 10.5
//开发套件型号： STAR 入门FPGA开发套件
//版   权  申   明： 本例程由《深入浅出玩转FPGA》作者“特权同学”原创，
//				仅供特权同学相关FPGA开发套件学习使用，谢谢支持
//官方淘宝店铺： http://myfpga.taobao.com/
//微 信 公 众 号：“FPGA快乐学习”
//				欢迎关注，获取更多更新的FPGA学习资料
/
`timescale 1ns/1ps
module testbench_top();
//参数定义`define CLK_PERIORD		10		//时钟周期设置为10ns（100MHz）
//接口申明reg clk;
reg rst_n;
wire[3:0] syscnt;
//对被测试的设计进行例化vlg_design		uut_vlg_design(.clk(clk),.rst_n(rst_n),.syscnt(syscnt));
//复位和时钟产生//时钟和复位初始化、复位产生
initial beginclk <= 0;rst_n <= 0;#1000;rst_n <= 1;
end//时钟产生
always #(`CLK_PERIORD/2) clk = ~clk;
//测试激励产生initial begin@(posedge rst_n);	//等待复位完成@(posedge clk);repeat(20*16*2) begin@(posedge clk);end$stop;
endendmodule
