ESP8266_AP模式、UDP的服务器or客户端

1、介绍

ESP8266工作在AP模式，创建一个WiFi局域网，笔记本连接此WiFi；

ESP8266，IP：192.168.4.1，端口：8266；

网络调试助手，IP：192.168.4.2，端口：6666；

使用UDP连接，有数据直接发，不需要建立连接；

客户端/服务器模式，服务器先运行，客户端要知道服务器的IP和端口，然后就可以发送UDP数据报，服务器接收UDP数据报，这时服务器也知道客户端的IP和端口了，可以响应客户端，即发送UDP数据报；

下面介绍ESP8266做为UDP连接的服务器，服务器和客户端其实并没多大区别，只不过作为服务器一开始你只要把自己端口设置好，等着就行了；作为客户端不仅要设置自己的端口，也要知道对方的IP和端口，仅此而已，文末有对比；

2、ESP8266作为UDP连接的服务器

2.1、设置ESP8266为AP模式，两步

• 设置ESP8266工作模式为AP；
• 配置AP参数：SSID、password、加密方式、是否隐藏WiFi名...

#define ESP8266_AP_SSID 	"LOVEYOU"
#define ESP8266_AP_PASS		"Be Happy"//初始化AP模式，设置WiFi名和密码
void ICACHE_FLASH_ATTR AP_mode_init()
{struct softap_config ap_config;wifi_set_opmode(0x02);							// 设置为AP模式，并保存到Flashos_memset(&ap_config, 0, sizeof(struct softap_config));	// AP参数结构体 = 0os_strcpy(ap_config.ssid,ESP8266_AP_SSID);		// 设置SSID(将字符串复制到ssid数组)os_strcpy(ap_config.password,ESP8266_AP_PASS);	// 设置密码(将字符串复制到password数组)ap_config.ssid_len=os_strlen(ESP8266_AP_SSID);	// 设置ssid长度(和SSID的长度一致)ap_config.channel=1;                      		// 通道号1～13ap_config.authmode=AUTH_WPA2_PSK;           	// 设置加密模式ap_config.ssid_hidden=0;                  		// 不隐藏SSIDap_config.max_connection=4;               		// 最大连接数ap_config.beacon_interval=100;            		// 信标间隔时槽100～60000 mswifi_softap_set_config(&ap_config);				// 设置soft-AP，并保存到Flash}

2.2、初始化UDP通信_espconn_create()

所谓初始化UDP通信，就是初始化一个全局的struct espconn变量，里面的信息有：

• 选择TCP或UDP通信；
• 连接状态；
• TCP/UDP协议下，本机和远端的IP及port；
• 发送、接收数据报的回调函数；
• 连接数；

struct espconn {/** type of the espconn (TCP, UDP) */enum espconn_type type;/** current state of the espconn */enum espconn_state state;union {esp_tcp *tcp;esp_udp *udp;} proto;/** A callback function that is informed about events for this espconn */espconn_recv_callback recv_callback;espconn_sent_callback sent_callback;uint8 link_cnt;void *reverse;
};

//此结构体，选择TCP/UDP，端口等信息；
struct espconn ST_NetCon;							//必须定义为全局变量，内核将会使用此变量(内存)void UDP_send_callback();
void UDP_recv_callback(void * arg, char * pdata, unsigned short len);//初始化UDP通信，端口8266；
void ICACHE_FLASH_ATTR UDP_port8266_init()
{ST_NetCon.type = ESPCONN_UDP;					//通信协议：UDPST_NetCon.proto.udp = (esp_udp *)os_zalloc(sizeof(esp_udp));	// 申请内存//ST_NetCon.proto.udp->local_port  = espconn_port();	//获取8266可用端口，这是动态的端口ST_NetCon.proto.udp->local_port  = 8266 ;				// 设置本地端口espconn_regist_sentcb(&ST_NetCon,UDP_send_callback);	// 注册网络数据发送成功的回调函数espconn_regist_recvcb(&ST_NetCon,UDP_recv_callback);	// 注册网络数据接收成功的回调函数espconn_create(&ST_NetCon);						//初始化UDP通信
}void UDP_send_callback()
{os_printf("UDP seriver send over\n");
}//作为服务器收到客户端UDP报文的回调函数(参数列表必须是这些)
//arg:网络传输结构体espconn指针，保存客户端的IP和端口
//pdata:报文的数据指针
//len:报文的长度
void UDP_recv_callback(void * arg, char * pdata, unsigned short len)
{struct espconn * T_arg = arg;		// 缓存网络连接结构体指针remot_info * P_port_info = NULL;	// 远端连接信息结构体指针u8 buffer[20];os_printf("\nESP8266_Receive_Data = %s\n",pdata);		// 串口打印接收到的数据// 获取远端信息【UDP通信是无连接的，向远端主机回应时需获取对方的IP/端口信息】if(espconn_get_connection_info(T_arg, &P_port_info, 0)==ESPCONN_OK)	// 获取远端信息{T_arg->proto.udp->remote_port  = P_port_info->remote_port;		// 获取对方端口号T_arg->proto.udp->remote_ip[0] = P_port_info->remote_ip[0];		// 获取对方IP地址T_arg->proto.udp->remote_ip[1] = P_port_info->remote_ip[1];T_arg->proto.udp->remote_ip[2] = P_port_info->remote_ip[2];T_arg->proto.udp->remote_ip[3] = P_port_info->remote_ip[3];//os_memcpy(T_arg->proto.udp->remote_ip,P_port_info->remote_ip,4);	// 内存拷贝}//显示远端主机IP地址os_sprintf(buffer,"IP:%d.%d.%d.%d",T_arg->proto.udp->remote_ip[0],T_arg->proto.udp->remote_ip[1],T_arg->proto.udp->remote_ip[2],T_arg->proto.udp->remote_ip[3]);oled_show_string(0,2,buffer,FONT_8x16);// 向对方发送应答espconn_send(T_arg,"ESP8266_WIFI_Recv_OK",os_strlen("ESP8266_WIFI_Recv_OK"));}

2.3、辅助代码、以及user_init

os_timer_t timer_ap_check;		//检测AP模式设置完成，已能获取本机IP定时器//检测AP模式设置完成，已能获取本机IP定时器
void timer_ap_check_callback()
{struct ip_info IP_info;u8 ip_dec[4];u8 buffer[20];// 查询并打印ESP8266的工作模式switch(wifi_get_opmode())	// 输出工作模式{case 0x01:	os_printf("\nESP8266_Mode = Station\n");		break;case 0x02:	os_printf("\nESP8266_Mode = SoftAP\n");			break;case 0x03:	os_printf("\nESP8266_Mode = Station+SoftAP\n");	break;}//AP模式下，默认开启DHCP，默认IP:192.168.4.1//-----------------------------------------------------------------------------------wifi_get_ip_info(SOFTAP_IF,&IP_info);	// 参数2：IP信息结构体指针if(IP_info.ip.addr != 0){				//已获取到本机IP地址，初始化UDP//32位二进制IP地址，将它转换为点分十进制的形式ip_dec[0] = IP_info.ip.addr;ip_dec[1] = IP_info.ip.addr>>8;ip_dec[2] = IP_info.ip.addr>>16;ip_dec[3] = IP_info.ip.addr>>24;// 打印ESP8266的IP地址os_printf("ESP8266_IP = %d.%d.%d.%d\n",ip_dec[0],ip_dec[1],ip_dec[2],ip_dec[3]);os_sprintf(buffer,"IP:%d.%d.%d.%d",ip_dec[0],ip_dec[1],ip_dec[2],ip_dec[3]);oled_show_string(0,0,buffer,FONT_8x16);//初始化UDPUDP_port8266_init();//关闭定时器os_timer_disarm(&timer_ap_check);}else{os_printf("waiting a minute...\n");}// 查询并打印接入此WIFI的设备数量//os_printf("Number of devices connected to this WIFI = %d\n",wifi_softap_get_station_num());}void ICACHE_FLASH_ATTR timer_init()
{os_timer_disarm(&timer_ap_check);os_timer_setfn(&timer_ap_check,timer_ap_check_callback,NULL);os_timer_arm(&timer_ap_check,1000,1);}//*******************用户初始化函数**********************
void ICACHE_FLASH_ATTR user_init(void)
{u8 i;uart_init(115200,115200);my_delay_ms(1000);						//等待串口稳定，避免起始数据错误system_soft_wdt_feed();					//喂狗,防止复位AP_mode_init();							//设置AP模式oled_init();timer_init();}

关于AP的头文件别忘了...

#include "ip_addr.h"            // 被"espconn.h"使用，在"espconn.h"开头#include"ip_addr.h"或#include"ip_addr.h"放在"espconn.h"之前
#include "espconn.h"            // TCP/UDP接口

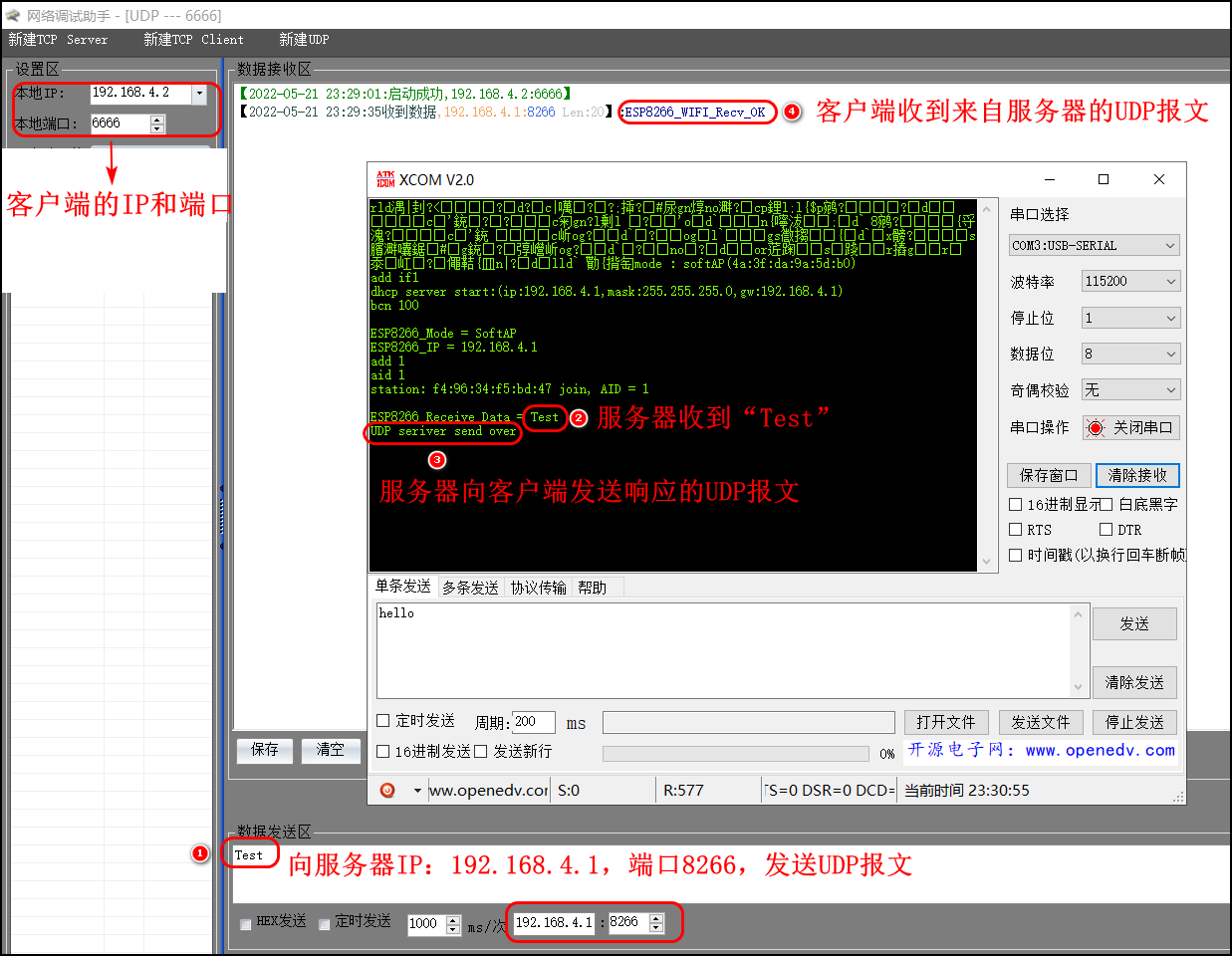

3、下载、验证

当笔记本接入此WiFi时，提示station:f4:96:34:f5:bd:47加入此AP，这一串是笔记本的MAC地址；

ESP8266与笔记本之间的链路层传输，就要用到MAC地址；

4、作为服务器、客户端的不同

作为服务器：

• proto.udp 只提供本地端口local port；
• 等待接收UDP数据报，进入接收回调函数；

//初始化UDP通信，端口8266；
void ICACHE_FLASH_ATTR UDP_port8266_init()
{ST_NetCon.type = ESPCONN_UDP;					//通信协议：UDPST_NetCon.proto.udp = (esp_udp *)os_zalloc(sizeof(esp_udp));	// 申请内存//ST_NetCon.proto.udp->local_port  = espconn_port();	//获取8266可用端口，这是动态的端口ST_NetCon.proto.udp->local_port  = 8266 ;				// 设置本地端口espconn_regist_sentcb(&ST_NetCon,UDP_send_callback);	// 注册网络数据发送成功的回调函数espconn_regist_recvcb(&ST_NetCon,UDP_recv_callback);	// 注册网络数据接收成功的回调函数espconn_create(&ST_NetCon);						//初始化UDP通信
}

作为客户端：

• proto.udp 提供本地端口local port，远端IP和port；
• 就可以espconn_send，主动发送UDP数据报；

//初始化UDP通信，端口8266；
void ICACHE_FLASH_ATTR UDP_port8266_init()
{ST_NetCon.type = ESPCONN_UDP;					//通信协议：UDPST_NetCon.proto.udp = (esp_udp *)os_zalloc(sizeof(esp_udp));	// 申请内存//ST_NetCon.proto.udp->local_port  = espconn_port();	//获取8266可用端口，这是动态的端口ST_NetCon.proto.udp->local_port  = 8266 ;				// 设置本地端口ST_NetCon.proto.udp->remote_ip[0] = 192;ST_NetCon.proto.udp->remote_ip[1] = 168;ST_NetCon.proto.udp->remote_ip[2] = 4;ST_NetCon.proto.udp->remote_ip[3] = 2;ST_NetCon.proto.udp->remote_port = 6666;espconn_regist_sentcb(&ST_NetCon,UDP_send_callback);	// 注册网络数据发送成功的回调函数espconn_regist_recvcb(&ST_NetCon,UDP_recv_callback);	// 注册网络数据接收成功的回调函数espconn_create(&ST_NetCon);								//初始化UDP通信espconn_send(&ST_NetCon,"I am ESP8266.",strlen("I am ESP8266."));
}
