VirtualLab Fusion中的光学各向异性介质

摘要


光学各向异性,也被称为双折射,是产生各种光学现象及其相关应用的原因。VirtualLab Fusion提供了一种快速和严格的场跟踪分析算法,该算法应用于S矩阵求解器,并工作在k域。在本应用案例中,介绍了各向异性介质的基本配置。

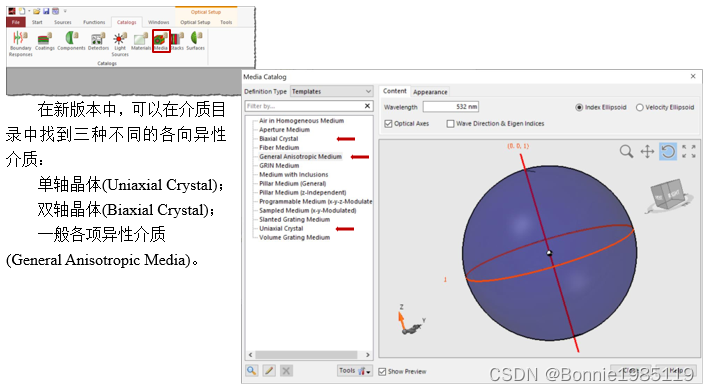

目录中的各向异性介质

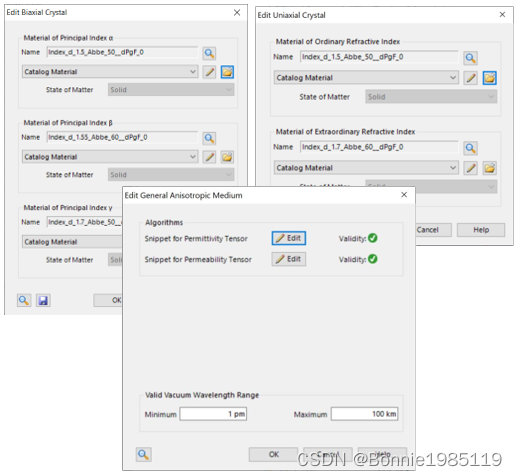

定义各向异性介质

双轴晶体由三个方向的主折射率定义;

单轴晶体由o折射率和e折射率定义;

一般各向异性介质可以通过直接定义介电常数张量建立。

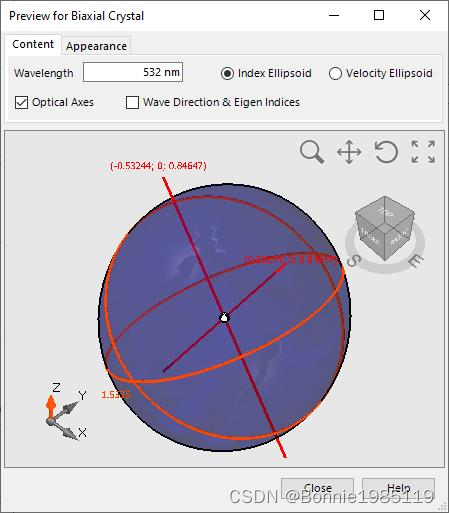

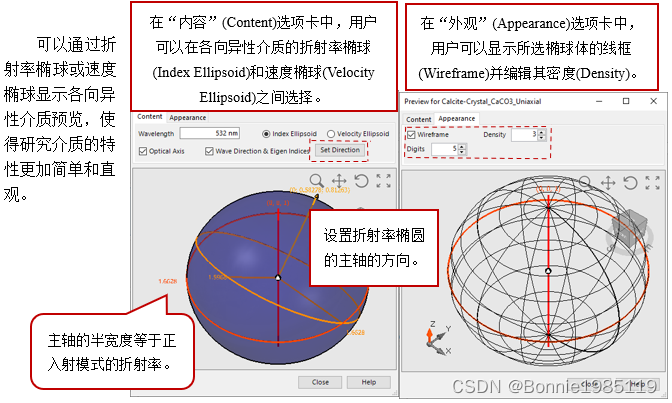

各向异性介质预览




预配置晶体

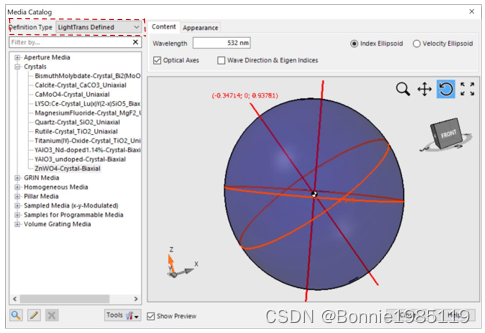

VitualLab Fusion提供了一系列预设的晶体介质,可以从介质(Media)目录中访问。用户还可以在目录中导入和导出自定义的介质。

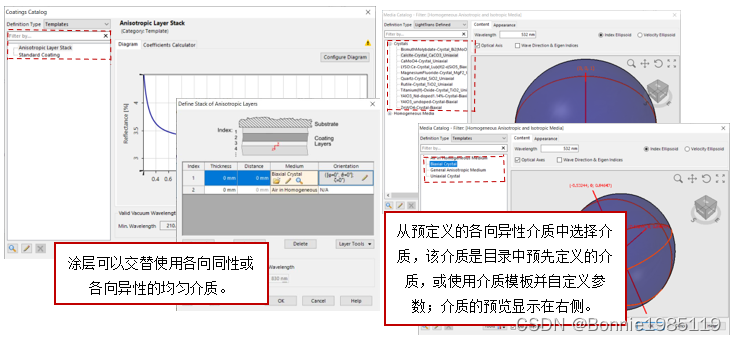

各向异性涂层

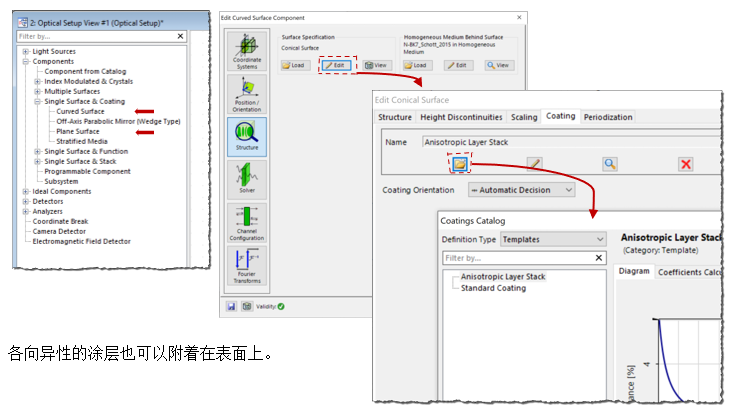

各向异性涂层可以在涂层(coating)目录中找到,并应用于VirtualLab Fusion的所有光学表面。

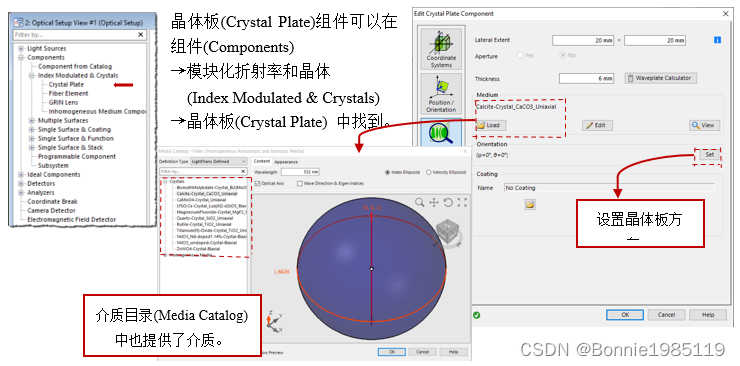

各向异性晶体板

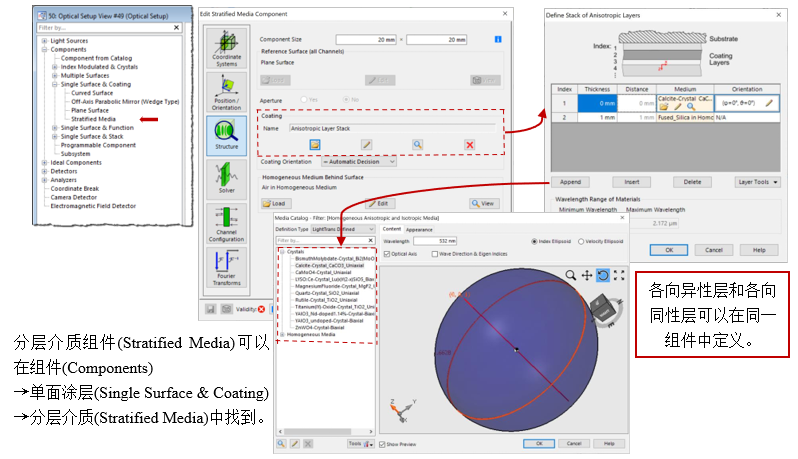

各向异性分层介质组件

各向异性表面

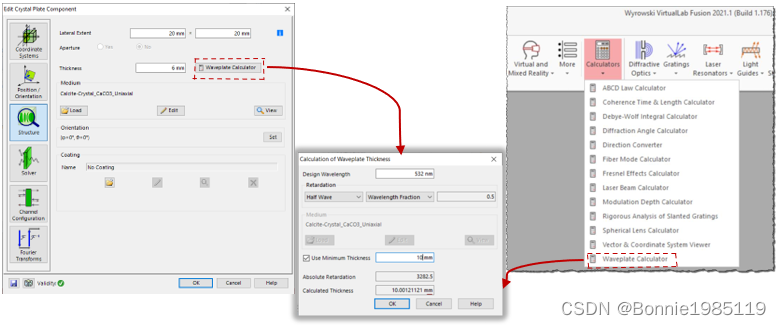

波片计算器


晶体板组件(Crystal Plate Component)和主窗口的计算器模块(Calculators)允许访问波片计算器,它可用于确定具有给定特性的波片的厚度和相位延迟。
