全波整流电路带稳压输出电路设计

1，交流有效值，峰值和平均值关系：

 2,全波整流后，滤波电容确定：

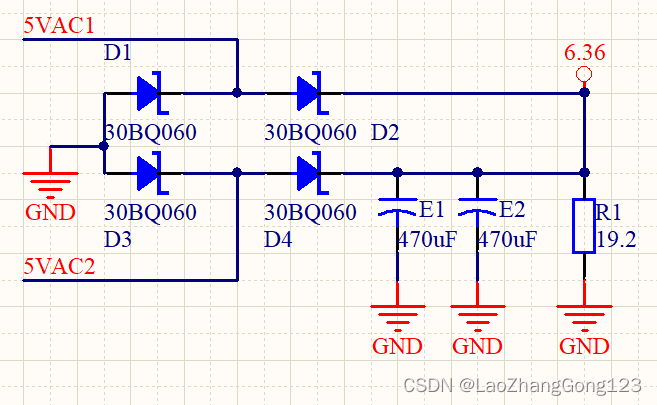

1)测试电路1

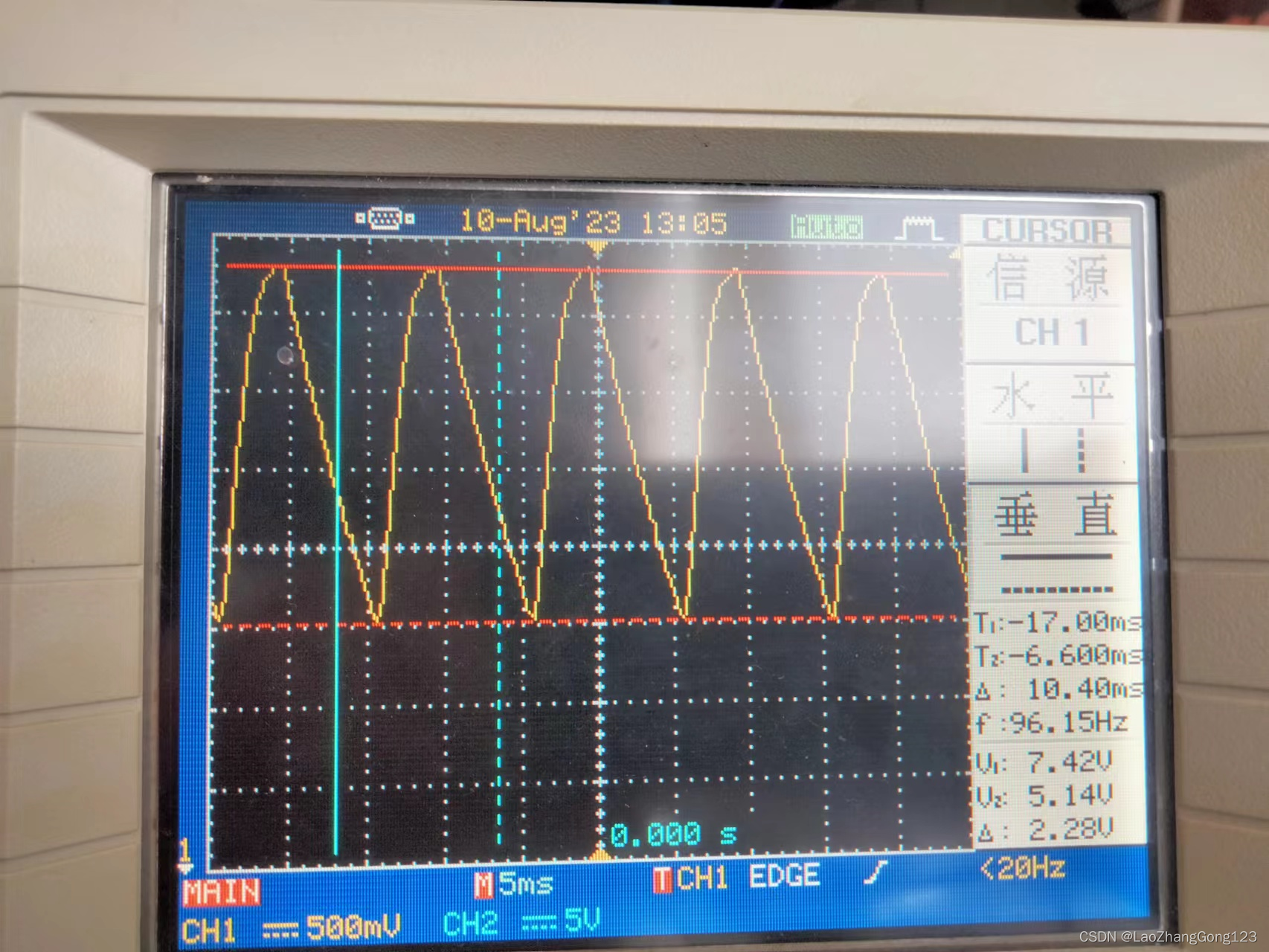

使用220V可调变压器，调节输出7.42峰值电压，经过整流后，测试波形图如下：

测试结果：
接940uF电容，负载为19.6欧姆时，最小电压5.14V，即输出电流为5.14 / 19.6 = 0.262A。

这说明改电路可以输出260mA的电流是稳定可靠的，全波整流电路的电容取值，最好还是用示波器测试，进行电容值选定是最好的办法。

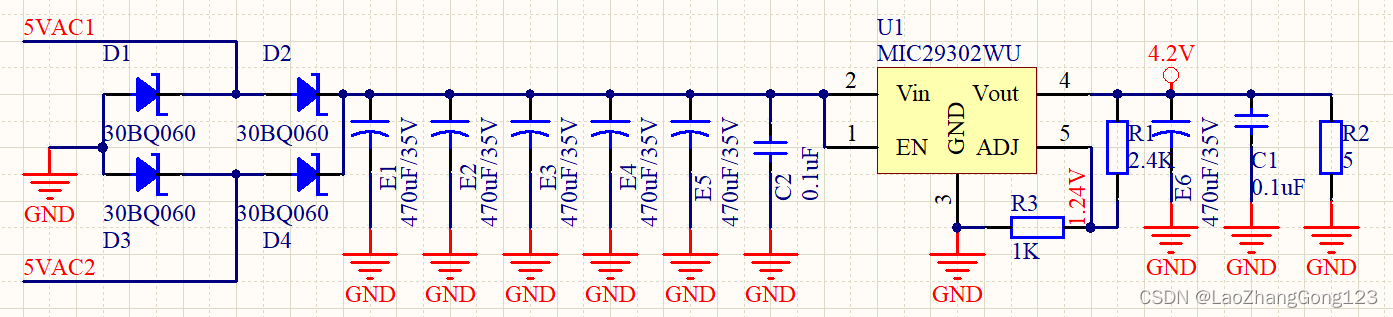

由于整流后电压直接给负载使用，纹波电压太大，所以后面通常接稳压芯片，电路如下：

使用220V可调变压器，调节输出7.42峰值电压，发现纹波电压为3.0V。

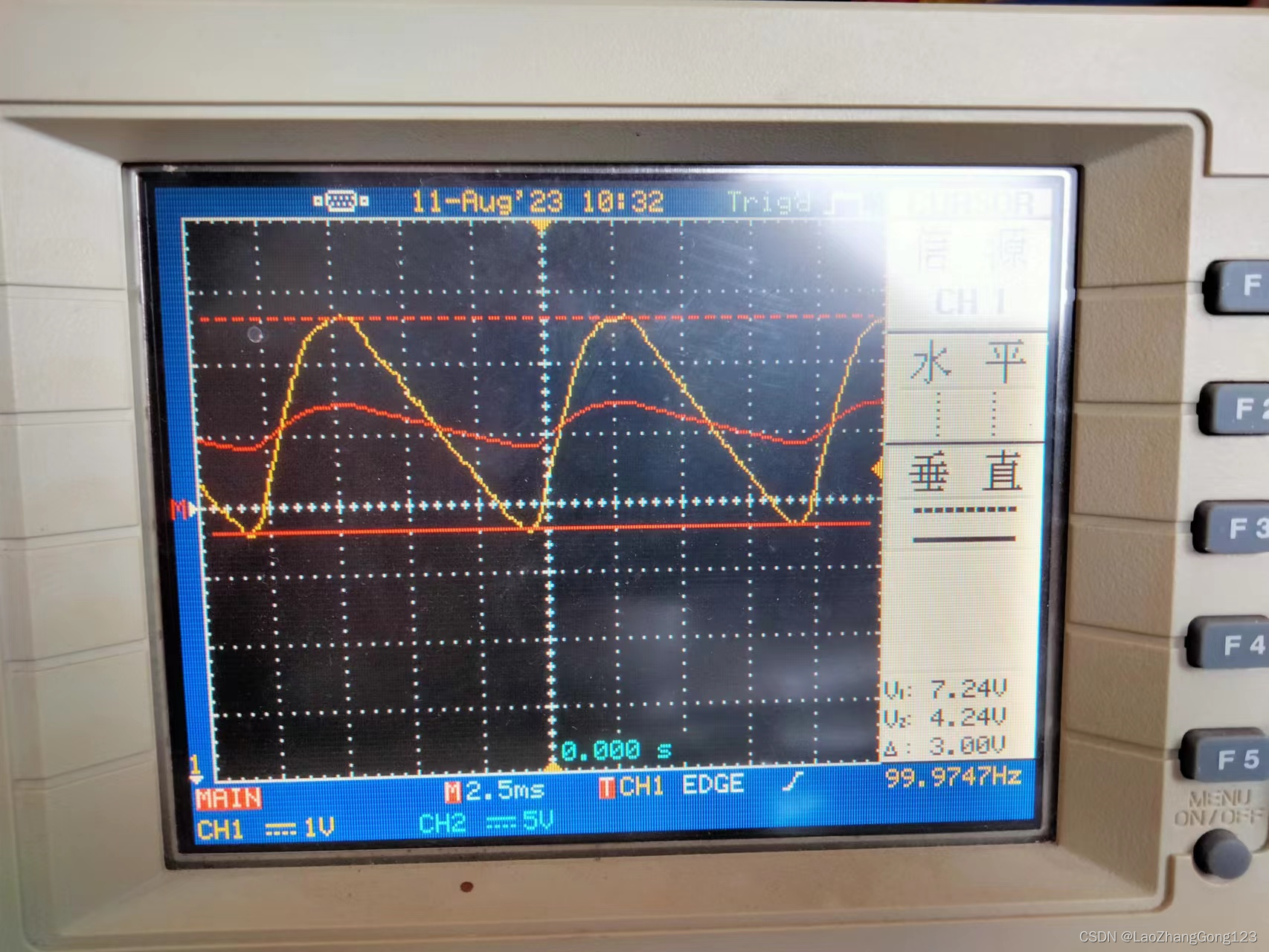

 MIC29302输入电压波形如下：

图中最小输入电压为4.24V。

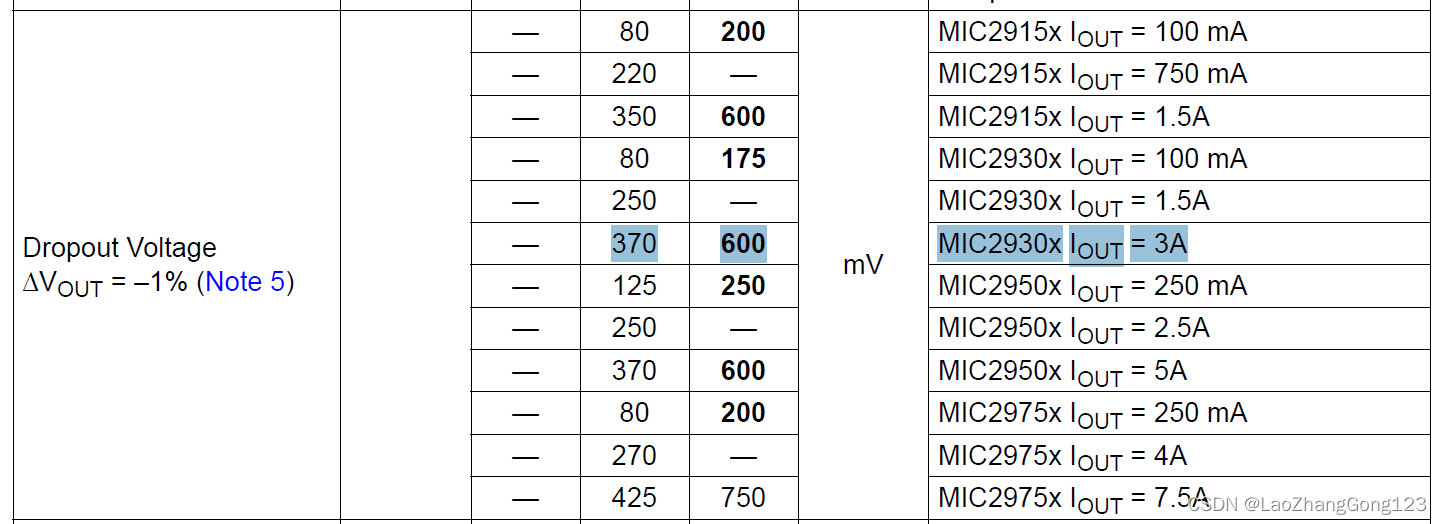

由于MIC29302的压差为0.25V，稳压输出4.2V左右的电压，还是可行的。

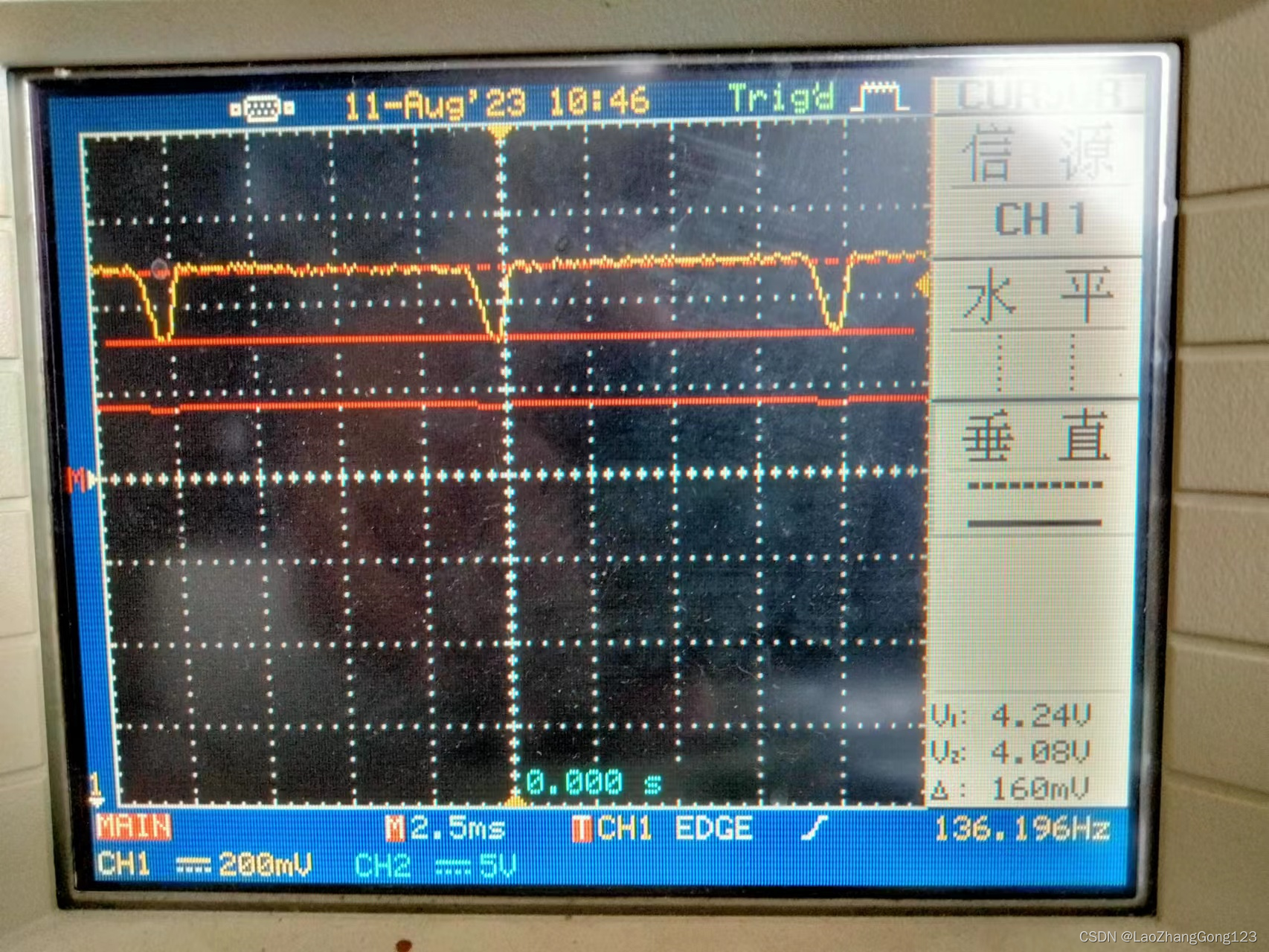

MIC29302输出电压波形如下：

3，根据负载，确定变压器满载时的输出电压：

调节输出7.42峰值电压，发现纹波电压为3.0V。因此变压器输出有效值电压为：

7.42 / 1.414 = 5.2V

考虑变压器铜耗电压为0.3V，变压器输出电压取5.5V~6V比较合适。

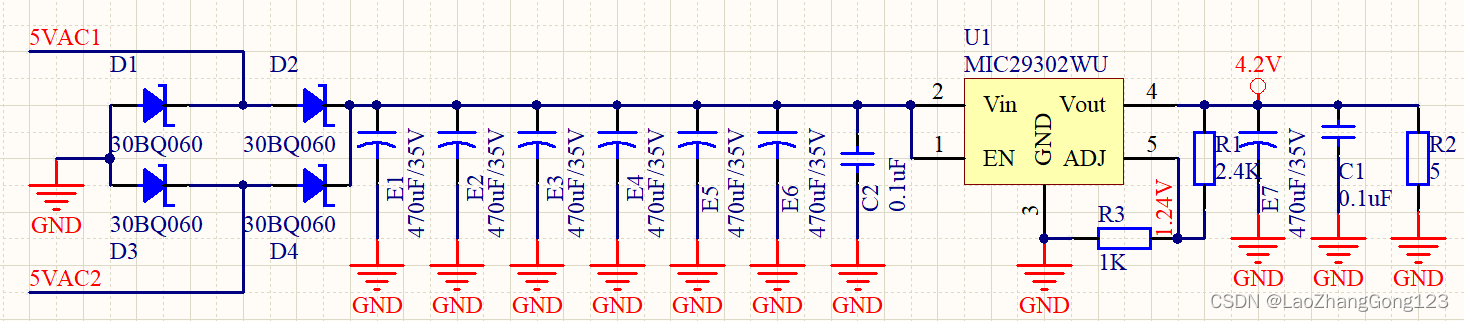

 再增加一个470uF，合计输入电容为2820uF，MIC29302最大输入电压达到7.42V，MIC29302最小输入电压达到4.6V，4.2+0.25=4.45<4.6V，非常好。

4，全桥整流后滤波电容估算：
电容最小值：C = 负载电流I /（纹波电压V * 频率）

验证：
频率为输入频率的2倍

纹波电压 = 输入电压峰值 -  满载时最小输入电压
满载时最小输入电压需要示波器测量量；
[ (4.2*4.2 / 5) / 4.6 ] /（ 7.42-4.6）/ ( 50*2) = 2719uF < 2820uF，可以验证这个经验公式，好像可以使用。
