【单片机】MSP430单片机，波形发生器，Proteus仿真

文章目录

• 一个简单的sin波形发生器
• 控制频率、幅度

一个简单的sin波形发生器

代码：

#include #define uchar unsigned char
#define CPU_F ((double)1000000)//cpu frequency1000000#define delay_us(x) __delay_cycles((long)(CPU_F*(double)x/1000000.0))#define delay_ms(x) __delay_cycles((long)(CPU_F*(double)x/1000.0))#define CS_SET P2OUT |= BIT6
#define CS_CLR P2OUT &= ~BIT6       //P26 CS
#define WR_SET P2OUT |= BIT7
#define WR_CLR P2OUT &= ~BIT7     //P27 WR
#define DI P1OUT   //DIconst uchar sin_a[52] = {128, 143, 159, 174, 188, 201, 213, 224, 234, 242, 248, 252, 255, 255, 254, 251, 246, 239, 230, 220, 209, 196, 182, 168, 153, 137, 121, 106, 91, 76, 62, 49, 37, 27, 18, 11, 5, 1, 0, 0, 2, 6, 12, 19, 28, 39, 51, 64, 78, 93, 108, 124 };void write_dac(uchar data)    //dac写数据函数
{CS_CLR;DI = data;WR_CLR;delay_us(1);WR_SET;   //latch dataCS_SET;
}void sin()     //正弦波发生函数
{uchar i;for (i = 0; i < 52; i++){write_dac(sin_a[i]);}
}void main(void)
{WDTCTL = WDTPW + WDTHOLD;// Stop WDTP1DIR = 0xff;//0832的数据位P2DIR |= BIT6 + BIT7;P2SEL &= ~(BIT6 + BIT7);for (;;){sin();}
}

仿真：

控制频率、幅度

频率依靠定时器可以较为精准控制，但幅度只能加一点减一点。

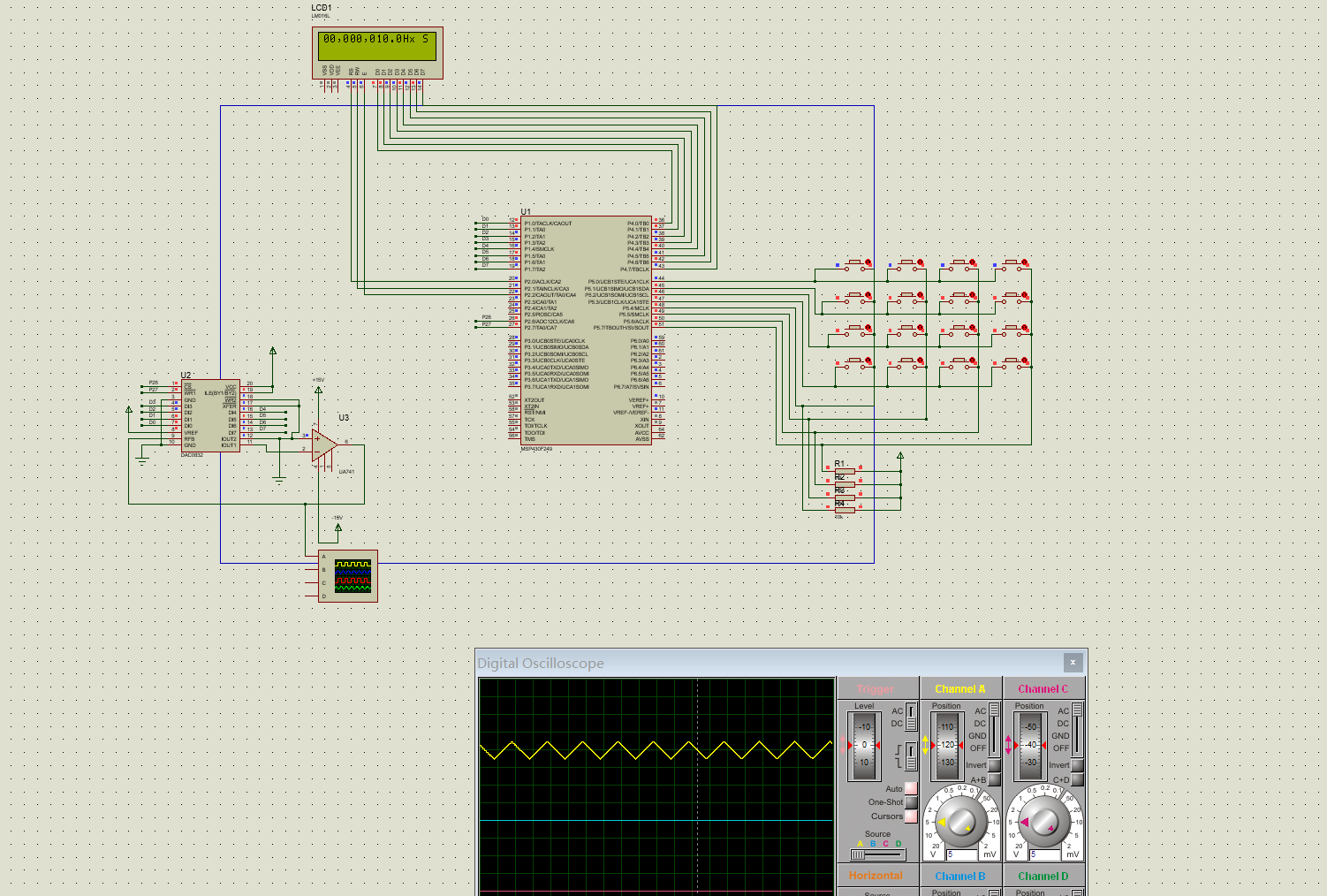

稍微修改后，按键调节频率和幅度，产生正弦、矩形、三角波：

仿真图和程序源码：http://dt2.8tupian.net/2/28880a10b9990.pg3
