tarjan算法求强连通分支

Tarjan算法详解

近期做数据结构课程设计，遇到了有向图的强连通分支的问题，网上采用的是基于深度优先遍历的tarjan算法，在考了许多博客后，还是有些迷，在思考了一番后，终于明白了，所以写了这篇文章。

首先，明确以下几点。

1. tarjan算法基于深度优先遍历。使用时，会用到两个栈。一个栈用于DFS，（如果是递归的tarjan算法，是隐式地使用了系统堆栈）；另一个栈就是要保存连通分支的信息了，以下说的栈都是这个栈。

2. 每个顶点有两个属性标记，DFN和LOW。

   • DFN：记录的是DFS的时间次序，在遍历到该节点时确定，后续不需要更改
   • LOW：记录能够回溯到的栈中元素的DFN的最小值（比较难理解）

3. 明确状态

   1. 入栈，开始访问一个节点时，DFN == LOW == 当前是第几个访问到的序列号index
   2. 出栈，当DFN == LOW，且该节点没有出边时，得到了子树的根，将其以及之后的（栈中）所有节点出栈，这样便找到了一个强连通分支
   3. 其他，当DFN != LOW，且该节点没有出边时，不做任何操作，只是回退到上一个节点，继续处理

4. 算法过程
   对一个顶点进行tarjan时，主要是对出边的检查
   在进行tarjan(i)时，先后进行两步操作：边的检查、LOW和DFN的检查

   1. 先进行边的检查
      如果有这样的边：i->j，有以下三种情况：
      • 状态1，j未被访问过
        1. 进行tarjan（j）
        2. 更新i的LOW值：Low（i）=min（ Low（i） ,Low（j））
      • 状态2，j访问过且在栈中
        更新i的LOW值：Low（i）=min（ Low（i） ,DFN（j））
      • 状态3，j访问过
        不进行更新
   2. 当i的出边均访问完后，检查DFN和LOW
      • 相等，该点及其后点出栈，得到了连通分支
      • 不相等，回退到上一个节点
        最后，需要执行循环，防止不只有一个弱连通分支

5. c++代码

#include
#include using namespace std;int G[7][7]; //以邻接矩阵表示6*6的图，索引0不用
int index=0;
int DFN[7];
int LOW[7];
int C=1; //标记连通分支
stack tarjan; //储存节点的栈
int component[7]; //记录最终节点所属的强连通分支
bool isInStack[7]; //是否在栈中
bool visited[7]; //是否访问过void init(){int i[8]={1,1,2,3,3,4,4,5};int j[8]={2,3,4,4,5,1,6,6};for(int m=1;m<=6;m++) //初始化邻接矩阵for(int n=1;n<=6;n++)G[m][n]=0;for(int k=0;k<8;k++) //增加边G[i[k]][j[k]]=1;for(int k=1;k<=6;k++){component[k]=0;isInStack[k]=false;visited[k]=false;}
}void Tarjan(int i){DFN[i]=LOW[i]=++index;visited[i]=true;isInStack[i]=true;tarjan.push(i);for(int j=1;j<=6;j++){if(G[i][j]==0)continue;if(!visited[j]){ //状态1，未被访问Tarjan(j);LOW[i]= LOW[i]

1 :  3
2 :  3
3 :  3
4 :  3
5 :  2
6 :  1

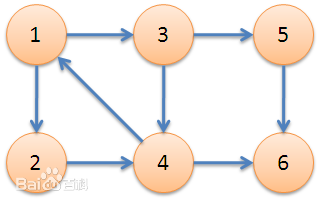

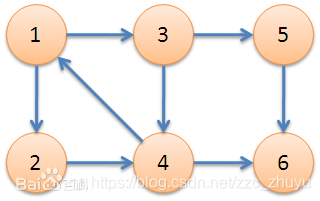

tarjan(1):有边1->3(状态1)，tarjan(3):有边3->5(状态1)，tarjan(5):有边5->6(状态1)，tarjan(6):DFN == LOW ,出栈得到连通分支{6}回退到上一个顶点5Low（5）=min（ Low（5） ,Low（6））= 3DFN == LOW ,出栈得到连通分支{5}回退到上一个顶点3Low（3）=min（ Low（3） ,Low（5））= 2有边3->4(状态1)，tarjan(4):有边4->6(状态3)有边4->1(状态2):Low（4）=min（ Low（4） ,DFN（1））= 1DFN != LOW回退到上一个顶点3Low（3）=min（ Low（3） ,Low（4））= 1DFN != LOW回退到上一个顶点1Low（1）=min（ Low（1） ,Low（3））= 1有边1->2(状态1)，tarjan(2):有边2->4(状态2):Low（2）=min（ Low（2） ,DFN（4））= 5DFN != LOW回退到上一个顶点1Low（1）=min（ Low（1） ,Low（2））= 1DFN == LOW ,,出栈得到连通分支{1,3,2,4}
上述过程循环
