matlab中filter滤波器fdatool转换为C语言

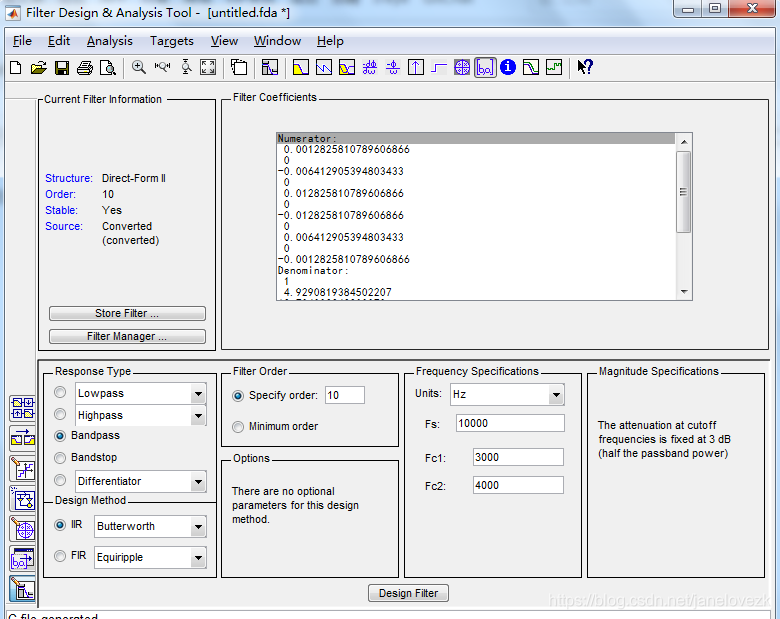

在命令区中输入fdatool,按enter键，出现下图Filter Design&Analysis Tool界面：

在其中选择滤波器类型（低通，带通，高通），选择IIR，设置好采样频率及通频之后，点击Design Filter.

点击Edit中Convert to Single Section，即得到filter函数中的b,a参数：

点击Targets中的Generate C header...即可得到b,a参数的一维数组，下面即是C语言代码

#include
#include
#include
#include
#define EPS 0.000001

double filter(const double* x, double* y, int xlen, double* a, double* b, int nfilt)//nfilt为系数数组长度
    {
        double tmp;
        int i, j;

        //normalization
        if ((*a - 1.0>EPS) || (*a - 1.0<-EPS))
        {
            tmp = *a;
            for (i = 0; i             {
                b[i] /= tmp;
                a[i] /= tmp;
            }
        }

        memset(y, 0, xlen * sizeof(double));//将y清零，以双浮点为单位

        a[0] = 0.0;
        for (i = 0; i         {
            for (j = 0; i >= j&&j             {
                y[i] += (b[j] * x[i - j] - a[j] * y[i - j]);
            }

        }
        a[0] = 1.0;
        return *y;
    }

int main(){
#define N 11;//N为b,a数组的长度

#define leth 500;//leth为滤波前信号个数

    //下面是0-1000Hz低通滤波器，X1为通道1滤波前信号，Y1为通道1滤波后信号
    double x1[leth];//输入：通道1滤波前信号
    const double b[N] = {
        1.683581407233e-06,1.683581407233e-05,7.576116332548e-05, 0.000202029768868,
        0.0003535520955189,0.0004242625146227,0.0003535520955189, 0.000202029768868,
        7.576116332548e-05,1.683581407233e-05,1.683581407233e-06
    };
    const double a[N] = {
        1,   -5.987589629817,      16.672193323,    -28.2587879002,
        32.15975648769,   -25.60174959705,    14.40568742621,   -5.647074344132,
        1.473727936974,   -0.230919345862,  0.01647963054713
    };


    double y1[500];//输出：通道1滤波后信号

    filter(x1, y1, 500, A1000, B1000, 11);
