(电路汇总)DCDC电源电路 优缺点分析

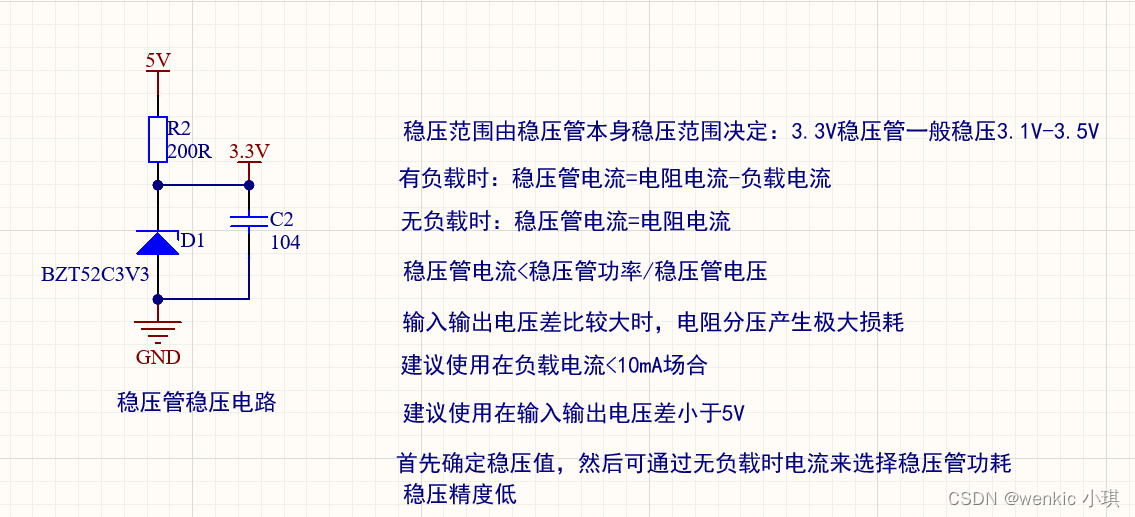

1.稳压管稳压电路

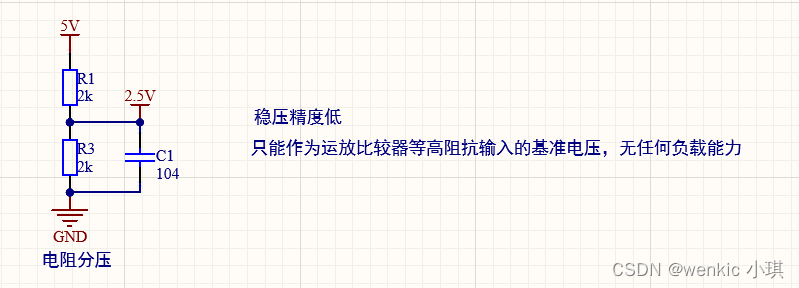

2.电阻分压

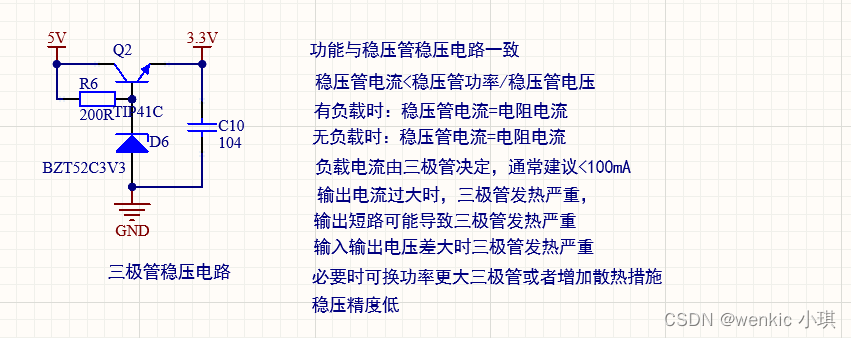

3.三极管稳压电路

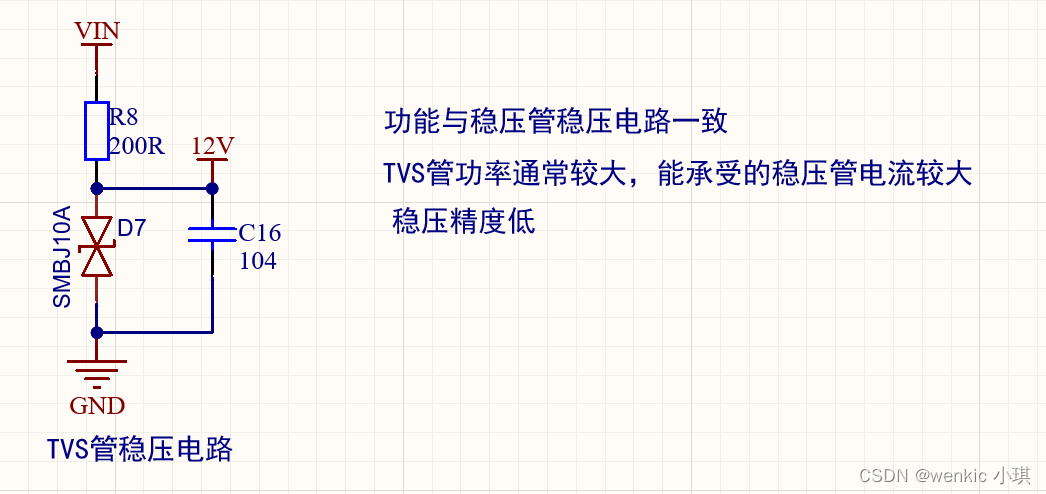

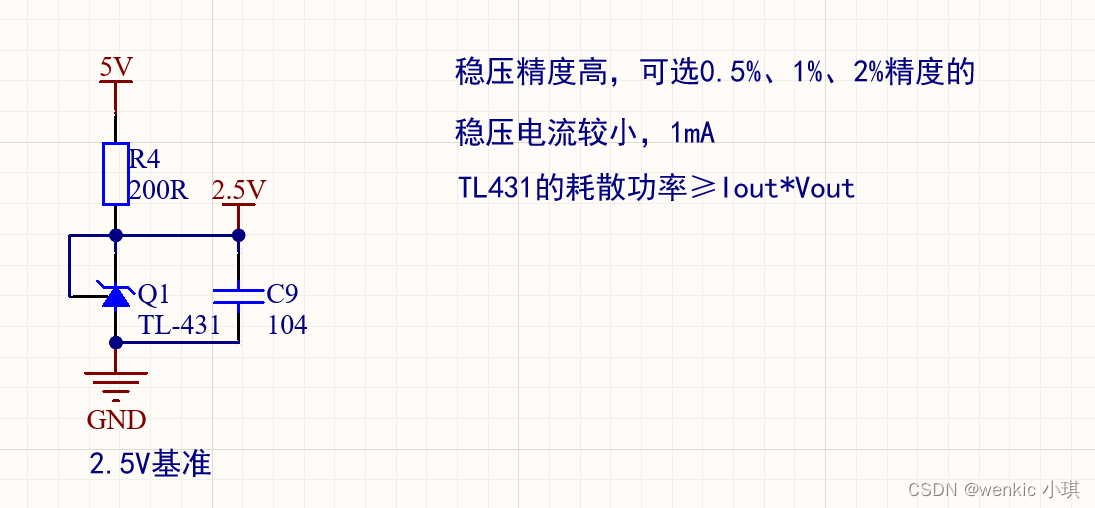

4.TVS管稳压
5.2.5V基准

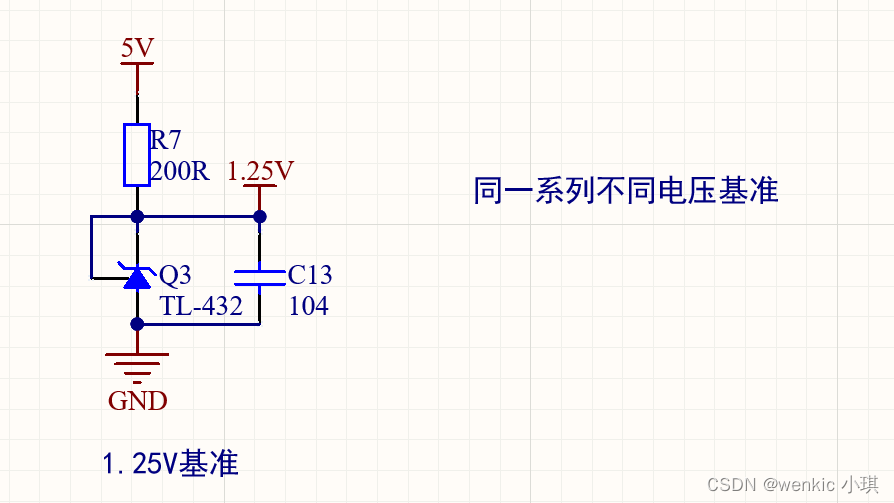

6.1.25V基准

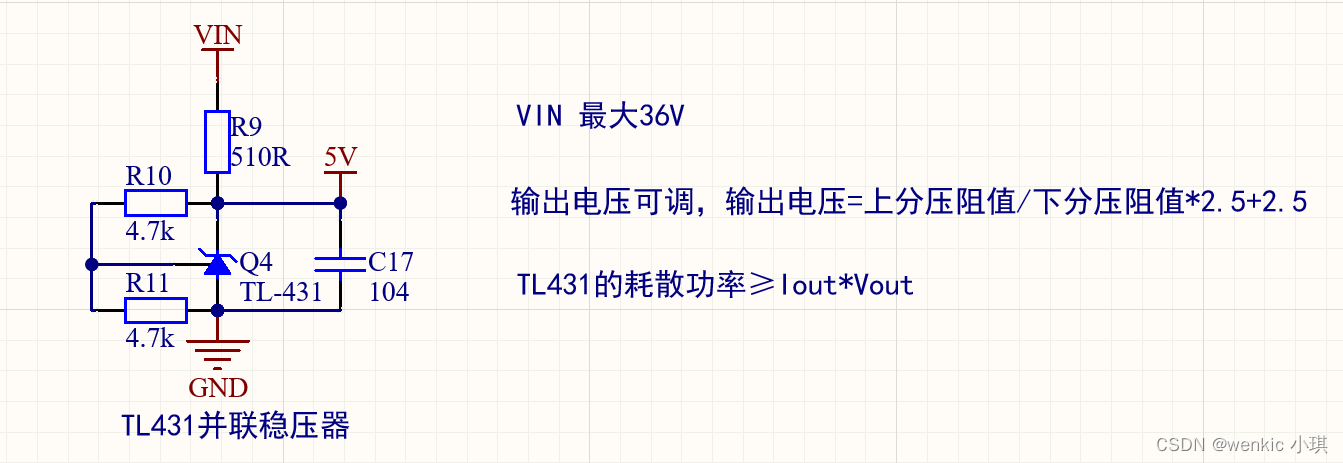

7.TL431并联稳压器
其他形式，TL431串联稳压器，增加三极管做电流放大，器件较多成本较高，不如直接使用LDO

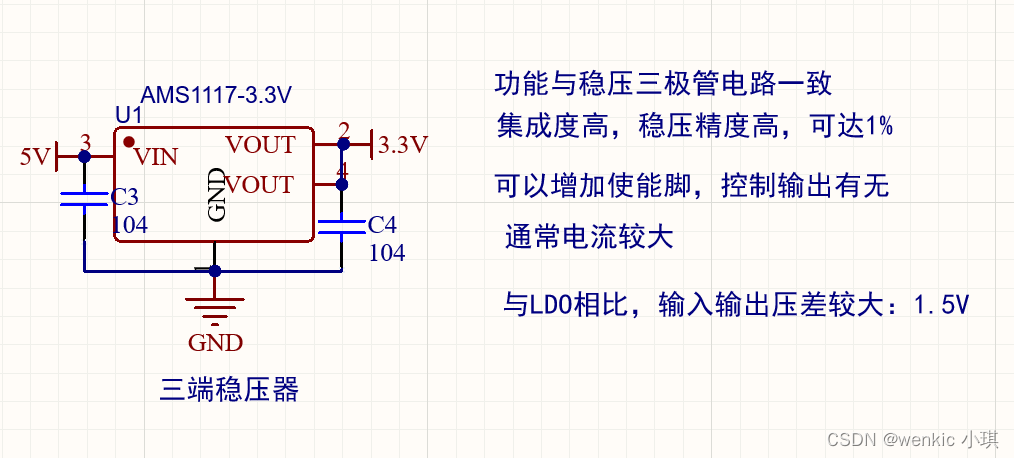

8.三端稳压器

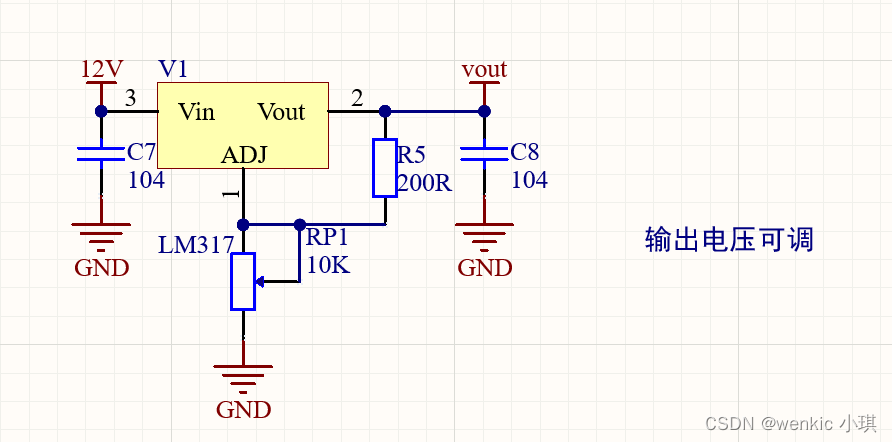

9.输出电压可调三段稳压器

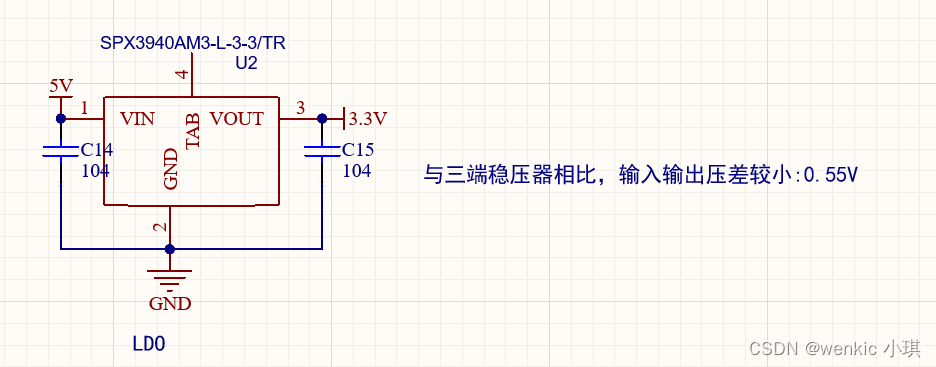

10.LDO

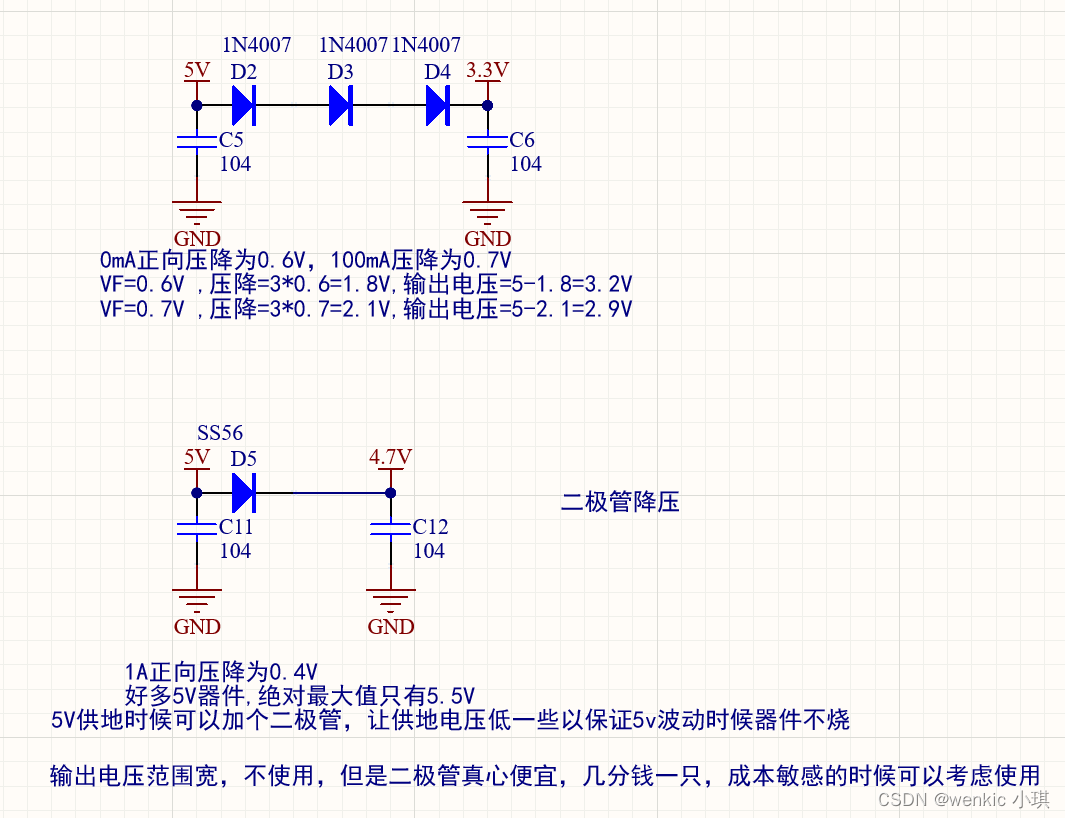

11.二极管降压

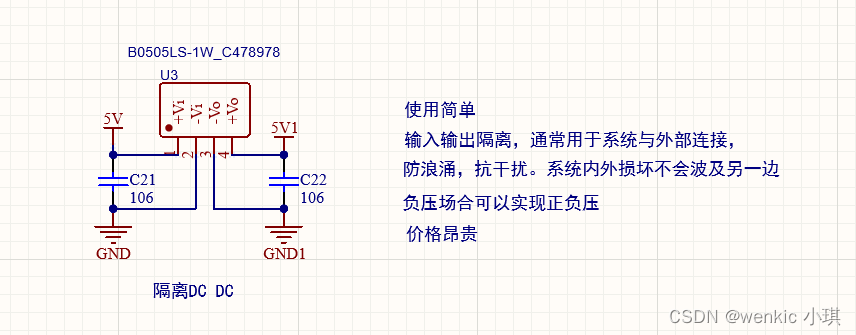

12.隔离DC-DC
13.高压Buck 同步整流

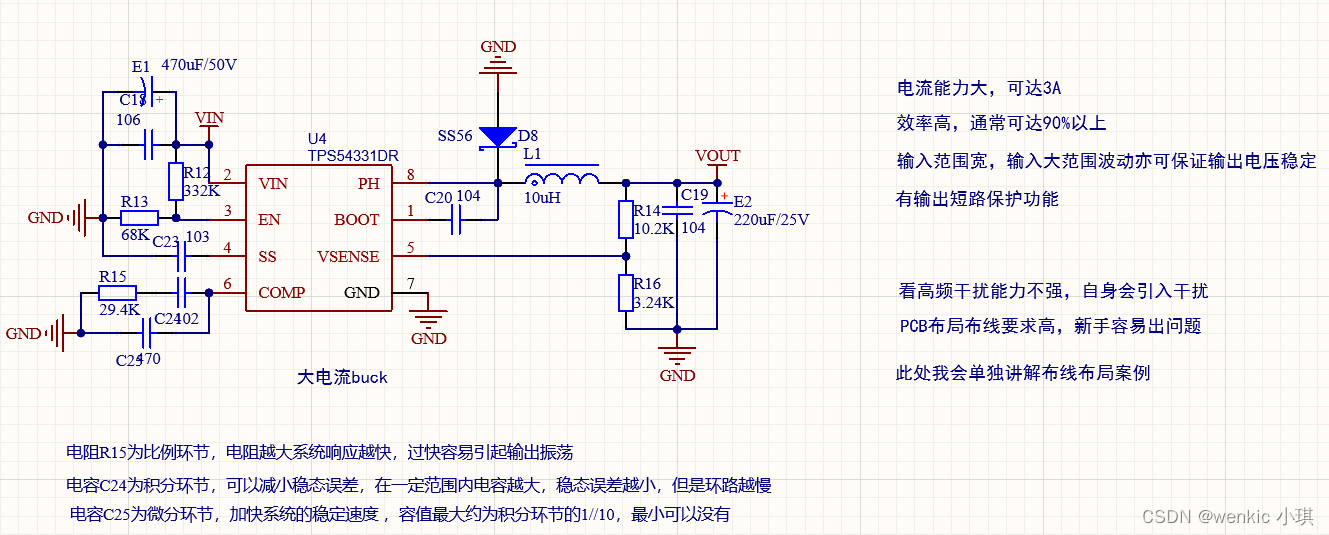

14.大电流Buck

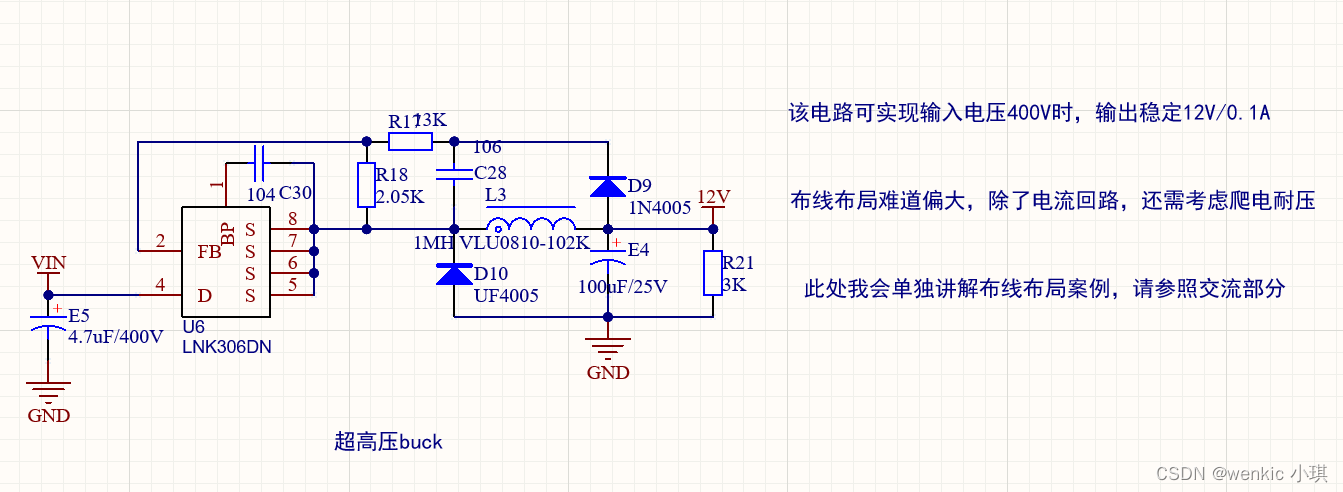

15.超高压Buck
引用:github.com 项目 common-power-circuit
