蓝桥杯嵌入式--E2PROM读写异常解决

前言

这几天在使用E2PROM时出现了一些小问题，导致E2PROM不工作，历经9981难终于解决了问题，现记录如下：

问题

一、未正确编写E2PROM读写代码

这个问题只能通过多阅读理解EEPROM读写时序图来解决。

E2PROM写操作：

void E2prom_write(uint8_t addr,uint8_t data)//写代码
{I2CStart();I2CSendByte(0xa0);I2CWaitAck();I2CSendByte(addr);I2CWaitAck();I2CSendByte(data);I2CWaitAck();I2CStop();}

I2C读操作：

uint8_t E2prom_read(uint8_t addr)
{uint8_t data =0;I2CStart();I2CSendByte(0xa0);I2CWaitAck();I2CSendByte(addr);I2CWaitAck();I2CStart();I2CSendByte(0xa1);I2CWaitAck();data = I2CReceiveByte();I2CStop();return data;
}

二、忘记初始化

在使用I2C总线时，需要先进行初始化，即执行：

I2CInit();

三、未初始化时钟

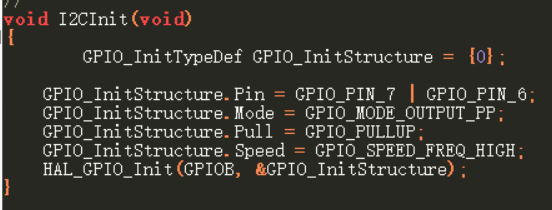

I2C的使用理论上来说是不需要我们在CubeMX中进行配置的，只需要包括头文件，然后初始化使用即可，但是通过阅读初始化代码可知：

初始化代码并未使能时钟，如果没有使用GPIOB的情况下CubeMX并不会使能GPIOB的时钟，因此需要注意GPIO初始化中是否有使能时钟，如果没有的话需要添加：

 __HAL_RCC_GPIOB_CLK_ENABLE();

四、读取间隔太短

相邻两次的读写操作的间隔应该在5ms以上，以保证数据正确。

五、错误使用HAL_DELAY

前面提到，相邻两次读写操作的间隔应该在5ms以上，因此可以使用延时的方法保证时间。我们延时一般采用HAL库的Delay函数，或者使用for循环进行，当读写操作在中断中进行时，如果使用HAL_Delay函数，会造成程序卡死的现象。
