cisco交换机设置vlan和相互连通

目的：测试cisco环境下vlan之间的通信，了解cisco交换机配置命令。
必须使用Cisco3550已上的交换机否则无法启动交换机的路由功能，例如：用作不同vlan间的互连。

1， 设置vlan10和vlan20
Vlan10：
Switch(config)#vlan 10
Switch(config-vlan)#interface vlan 10
Switch(config-if)#
%LINK-5-CHANGED: Interface Vlan10, changed state to up

Switch(config-if)#ip add 172.23.1.254 255.255.255.0 \连同ip一起设置。

Vlan20同上:

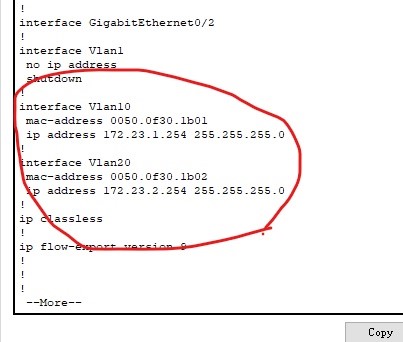

Switch#show run\查看
如下图

Switch(config)#ip routing \开启路由功能

连接的端口加入vlan 10
Switch(config)#in f0/1
Switch(config-if)#sw mo ac
Switch(config-if)#sw ac vl 10
Switch(config-if)#exit
Switch(config)#in f0/2
Switch(config-if)#sw mo ac
Switch(config-if)#sw ac vl 10
端口加入vlan 20
Switch(config)#in f0/3
Switch(config-if)#sw mo ac
Switch(config-if)#sw ac vl 20
Switch(config-if)#exit
Switch(config)#in f0/4
Switch(config-if)#sw mo ac
Switch(config-if)#sw ac vl 20

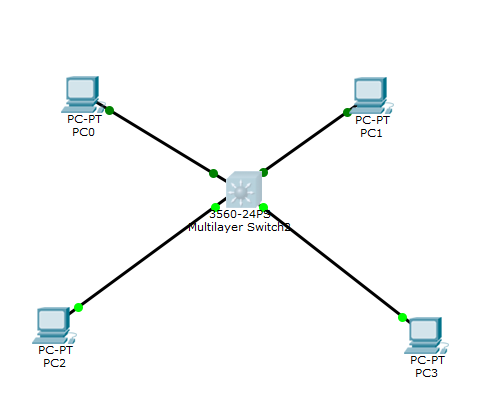

PC0设置

PC1设置ip172.23.1.2 子网掩码255.255.255.0 网关172.23.2.254 接到端口2
PC2设置ip172.23.2.1 子网掩码255.255.255.0 网关172.23.1.254接到端口3
PC3设置ip172.23.2.2 子网掩码255.255.255.0 网关172.23.1.254接到端口4

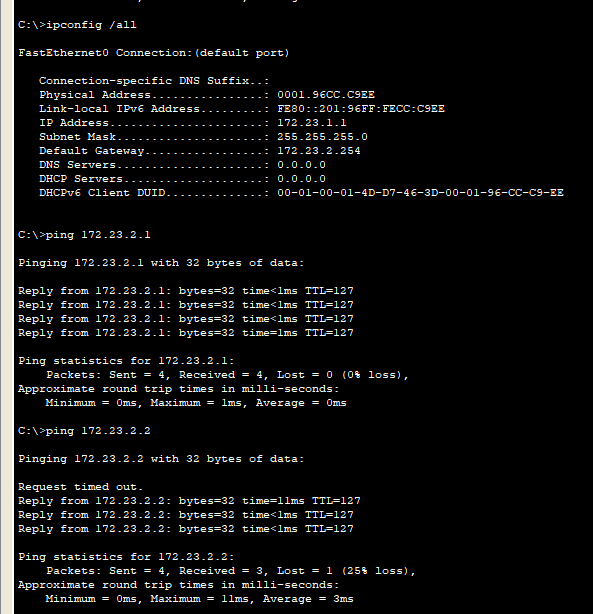

开始ping测试：

vlan10的网段ping通vlan20的网段
若网段不相同或不在同一个vlan，两个ip是不可能ping的通

一个交换机两个不同的网段在不同的vlan中，通过设置电脑网关(设置vlan中的IP)，开启路由服务，使这两部分连通。
网关一般用作网络的入口和出口点，所有数据必须在路由之前通过或与网关通信。

Vlan的作用: vlan之间的局域网的用户组可与一部分网络隔离出来，是为了预防在网络上的机密信息泄密

Ps：这是一个小型的实验，是为了搞清楚三层交换机vlan的基础用法，本人也是通过自学才分享出来，建议以此为扩展。
