Activiti6.0——定时器开始事件、消息开始事件和错误开始事件介绍

一、概述

介绍： 在activiti中，事件按位置分可以有：开始事件、中间事件、边界时间、结束事件；按事件的特性区分有：捕获事件和抛出事件。除了事件，还有各种事件定义，常用的有：定时器事件定义、错误事件定义、信号事件定义、消息事件定义 、取消事件定义、补偿事件定义等。事件和事件定义可以进行组合，成为特定的事件。

此刻： 本文主要讲四种开始事件

1. 无指定开始事件：不为开始事件指定任何的触发条件的事件。此处不介绍。
2. 定时器开始事件：在开始事件中加入定时器事件定义。
3. 消息开始事件：在开始事件中加入消息事件定义。
4. 错误开始事件：错误开始事件只能使用在事件的子流程。

二、定时器开始事件

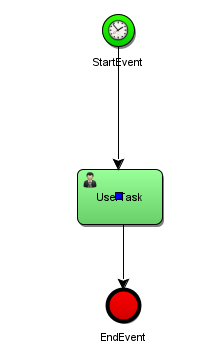

1. 流程图

1. 流程xml

0/5 * * * * ?

1. 编码部署

ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
RepositoryService repositoryService = processEngine.getRepositoryService();
RuntimeService runtimeService = processEngine.getRuntimeService();//部署流程后，不用我们自己启动流程实例，定时器的时间到了后会自动启动流程实例
Deployment deployment = repositoryService.createDeployment().addClasspathResource("timer-start-event.bpmn").deploy();long count = runtimeService.createProcessInstanceQuery().count();
System.out.println("sleep前的流程实例个数：" + count);//
//
//睡眠20s，5s运行一次，则会多4个流程实例
Thread.sleep(20 * 1000);count = runtimeService.createProcessInstanceQuery().count();
System.out.println("sleep后的流程实例个数：" + count);processEngine.close();
System.exit(0);

1. 结果查看

1. 个人遇到问题及猜测：在测试过程中遇到个数和时间不对。 定时开始事件设置的时间间隔为1s，31s后流程实例增加个数为3个，个人猜测：定时开始事件的流程实例启动间隔强制大于等于10s若设置的小于10s，则使用10s；若设置的时间间隔大于10s，则以设置的为准）

三、消息开始事件

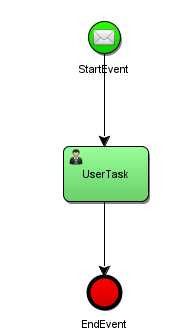

1. 流程图

1. 流程xml

1. 编码部署

ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
RepositoryService repositoryService = processEngine.getRepositoryService();
RuntimeService runtimeService = processEngine.getRuntimeService();Deployment deployment = repositoryService.createDeployment().addClasspathResource("message-start-event.bpmn").deploy();//通过消息启动流程实例，在一个项目中的消息事件会存储在表act_ru_event_subscr中，
// 并且因为流程实例依靠具体的消息来启动，因此在该项目中的消息需要唯一。例：如果一个流程的消息name定义为"msgName",第一次部署时act_ru_event_subscr
// 表会存储消息与部署的流程定义的关联，之后再部署相同的消息时，不会再增加记录，不会与消息绑定；即只有第一绑定消息的流程定义是有效的。
ProcessInstance processInstance = runtimeService.startProcessInstanceByMessage("msgName");
System.out.println("流程实例ID：" + processInstance.getId());processEngine.close();
System.exit(0);

4.结果查看：

运行结果：流程实例ID：345012

表act_ru_event_subscr：

四、错误开始事件

介绍： 此处模拟流程为，一个班级，班长清点人数，发现人数少了后，马上去报告班主任。

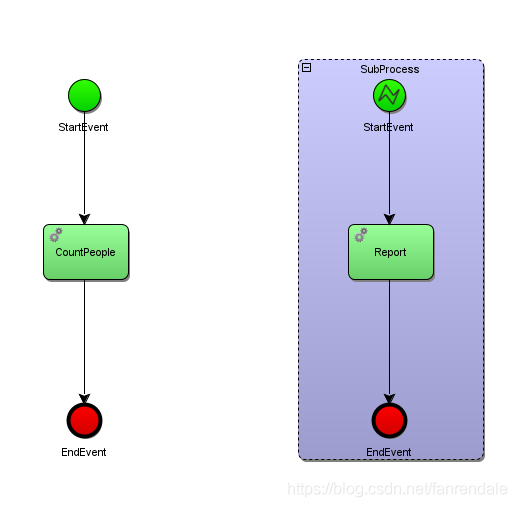

1. 流程图

1. 流程xml

1. ServiceTask的两个委托类

public class CountPeopleDelegate implements JavaDelegate {@Overridepublic void execute(DelegateExecution delegateExecution) {System.out.println("清点人数，要抛出错误");//抛出错误，子流程的错误开始事件会捕获throw new BpmnError("abc");}
}public class ReportDelegate implements JavaDelegate {@Overridepublic void execute(DelegateExecution delegateExecution) {System.out.println("少人了，准备上报");}
}

1. 编码发布

ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
RepositoryService repositoryService = processEngine.getRepositoryService();
RuntimeService runtimeService = processEngine.getRuntimeService();Deployment deployment = repositoryService.createDeployment().addClasspathResource("error-start-event.bpmn").deploy();
ProcessDefinition processDefinition = repositoryService.createProcessDefinitionQuery().deploymentId(deployment.getId()).singleResult();//流程实例启动后，会自动执行：主流程抛出错误，子流程捕获到错误然后一直执行完
ProcessInstance processInstance = runtimeService.startProcessInstanceById(processDefinition.getId());
System.out.println("流程实例id：" + processInstance.getId());processEngine.close();
System.exit(0);

1. 查看结果

五、总结

1. 所有的开始事件都是捕获事件，都需要具体的动作或事件来触发。
2. 错误开始事件不能独立存在，必须是其他事件的子流程。
3. 边界事件：在BPMN2.0的事件分类中，边界事件被划分到中间事件中，BPMN2.0中将狭义的中间事件和边界事件，统称为中间事件。可以单独作为流程元素存在于流程中的事件为中间事件，而附属于某个流程元素（如任务、子流程等）的事件为边界事件。
