BL24C32（EEPROM）读写操作

设备地址：如果A0-A2接地，则写的时候设备地址是A0，读的时候设备地址是A1.

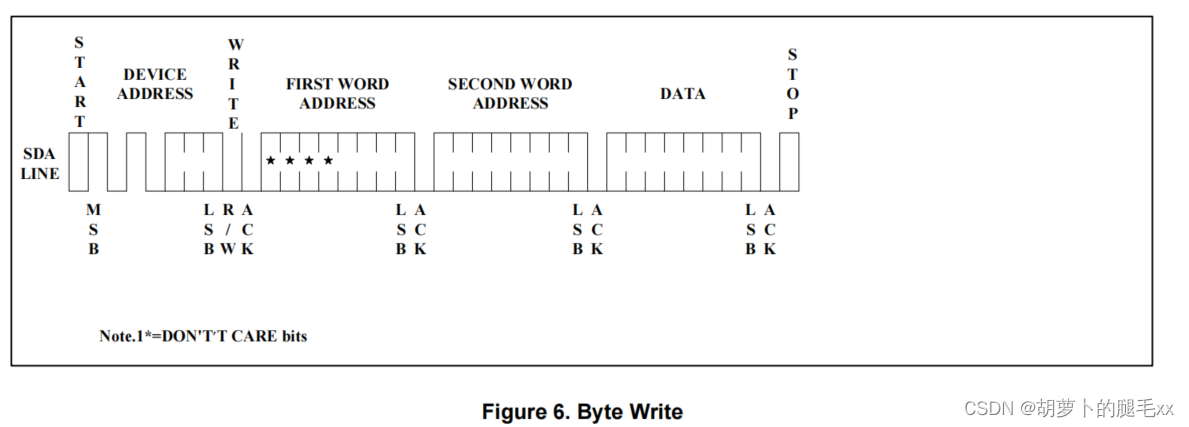

写操作：起始信号->设备地址->写入的地址->写入的数据

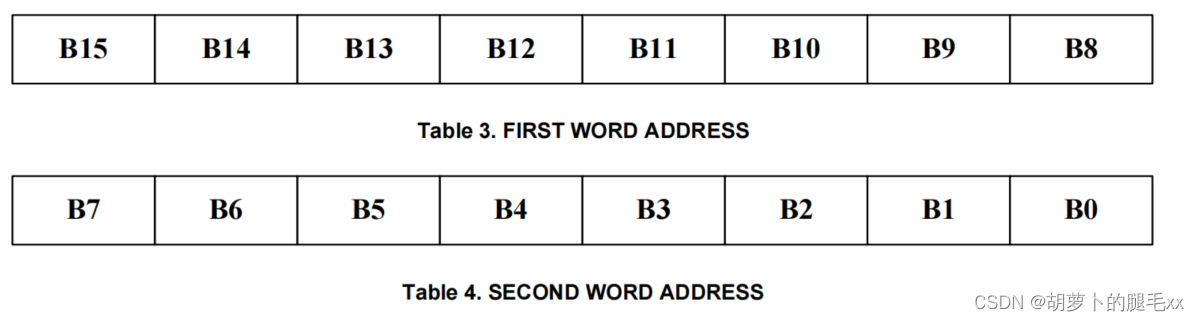

地址格式：

注意：写入的地址：FIRST WORD ADDRESS(MSB)-高四位不用

                        SECOND WORD ADDRESS(LSB)

代码实例：

I2C_Start(I2Cx);
I2C_TransmitOneByte(I2Cx, WriteDeviceAddress);
I2C_TransmitOneByte(I2Cx,(uint8_t)WriteAddr_MSB);
I2C_TransmitOneByte(I2Cx,(uint8_t)WriteAddr_LSB);
for (i = 0; i < dataLength; i++)
{errorStatus |= I2C_TransmitOneByte(I2Cx, wrBuff[i]);if (errorStatus != I2C_HW_STATUS_ERROR_NULL){break;}
}

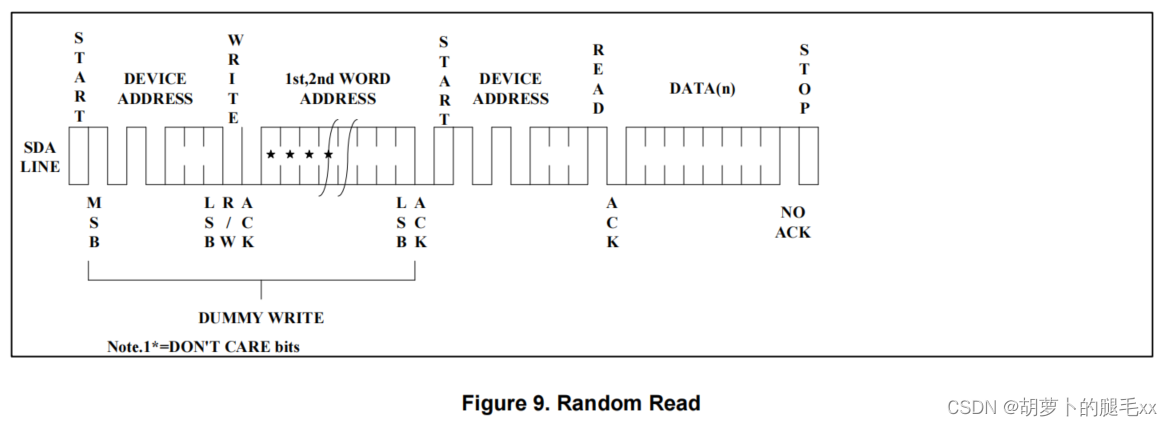

读操作：起始信号->设备地址(A0)->需要读的地址->起始信号->设备地址(A1)

注意：需要读的地址：FIRST WORD ADDRESS(MSB)-高四位不用

                        SECOND WORD ADDRESS(LSB)

代码实例：

I2C_Start(I2Cx);
I2C_TransmitOneByte(I2Cx,WriteDeviceAddress);
I2C_TransmitOneByte(I2Cx,ReadAddr_MSB);
I2C_TransmitOneByte(I2Cx,ReadAddr_LSB);I2C_Start(I2Cx);
I2C_TransmitOneByte(I2Cx,ReadDeviceAddress);
for (i = 0; i < dataLength ; i++)
{errorStatus |= I2C_ReceiveOneByte(I2Cx, &rdBuff[i], I2C_ACK);if (errorStatus != I2C_HW_STATUS_ERROR_NULL){break;}
}

以上就是BL24C32（EEPROM）读写操作，实测可用。
