keil编写定时器程序（C语言和汇编版）

定时器C语言

1、一般使用直接读入初值的定时器方式，采用查询方式的定时器中断，代码如下：

#include
sbit P1_0=P1^0;//定义一个特殊功能寄存器的类变量
void main()
{char i;TMOD=0x02;TH0=0x06;TL0=0x06;TR0=1;for(;;){if (TF0){TF0=0;P1_0=!P1_0;}   //查询计数溢出}
}

保存编译，没有错误，然后启动调试

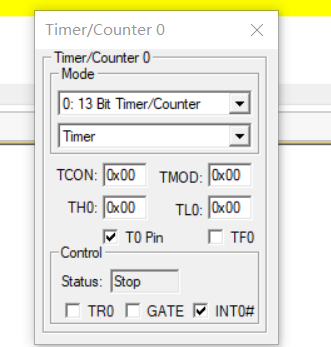

打开端口Timer0，实时观察：

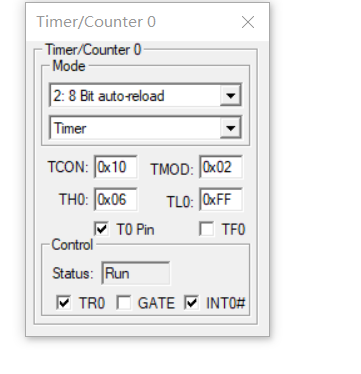

F10表示单步运行，程序运行时，端口也会发生变化，运行至TL0=0xFF时，再次运行，会发生如下变化：

TF0为高电平，进入死循环，此时打开p1端口，全速执行程序，p1.0会以500ms的速度不停的闪烁。

2、采用中断处理的程序：

#include
sbit P1_0=P1^0;
void main()
{TMOD=0x02;TH0=0x06;TL0=0x06;TR0=1;EA=1;ET0=1;while(1);
}
void time0_int(void) interrupt 1  //中断服务程序
{P1_0=!P1_0;
}

编译，调出Timer0，P0接口， 单步运行发现TL0运行至0xFF时，再运行，自动进入中断程序，全速执行程序，p1.0会以500ms的速度不停的闪烁

3、用某变量i对计数器溢出中断次数进行软件计数

#include
sbit P1_1=P1^1;
char i;
void main()
{TMOD=0x01;TH0=0xD8;TL0=0xf0;TR0=1;EA=1;ET0=1;i=0;while(1);
}
void time0_int(void) interrupt 1  //中断服务程序
{TH0=0xD8;TL0=0xf0;i++;  if(i==50){P1_1=!P1_1;i=0;}
}

定时器汇编

方式1，T0：

ORG 0000H //程序入口

RESET:AJMP MAIN    //转主程序ORG 000BH    //T0中断入口AJMP IT0P   //转T0中断处理程序ORG 0100H    //主程序入口MAIN:MOV SP,#60H    //设置堆栈指针MOV TMOD,#01H    //设置T0为方式1定时ACALL PT0M0    //调用初始化子程序PT0M0HERE:AJMP HERE //原地等待
PT0M0:MOV TL0,#0F0H    //T0初始化子程序，装入低八位MOV TH0,#0FFH    //装入计数初值高八位SETB ET0         //允许T0中断SETB EA          //总中断允许SETB TR0      //启动初值计数RETIT0P:MOV TL0,#0F0H    //T0中断服务子程序，重新装入初值MOV TH0,#0FFHCPL P1.0   //P1.0的状态取反RETI

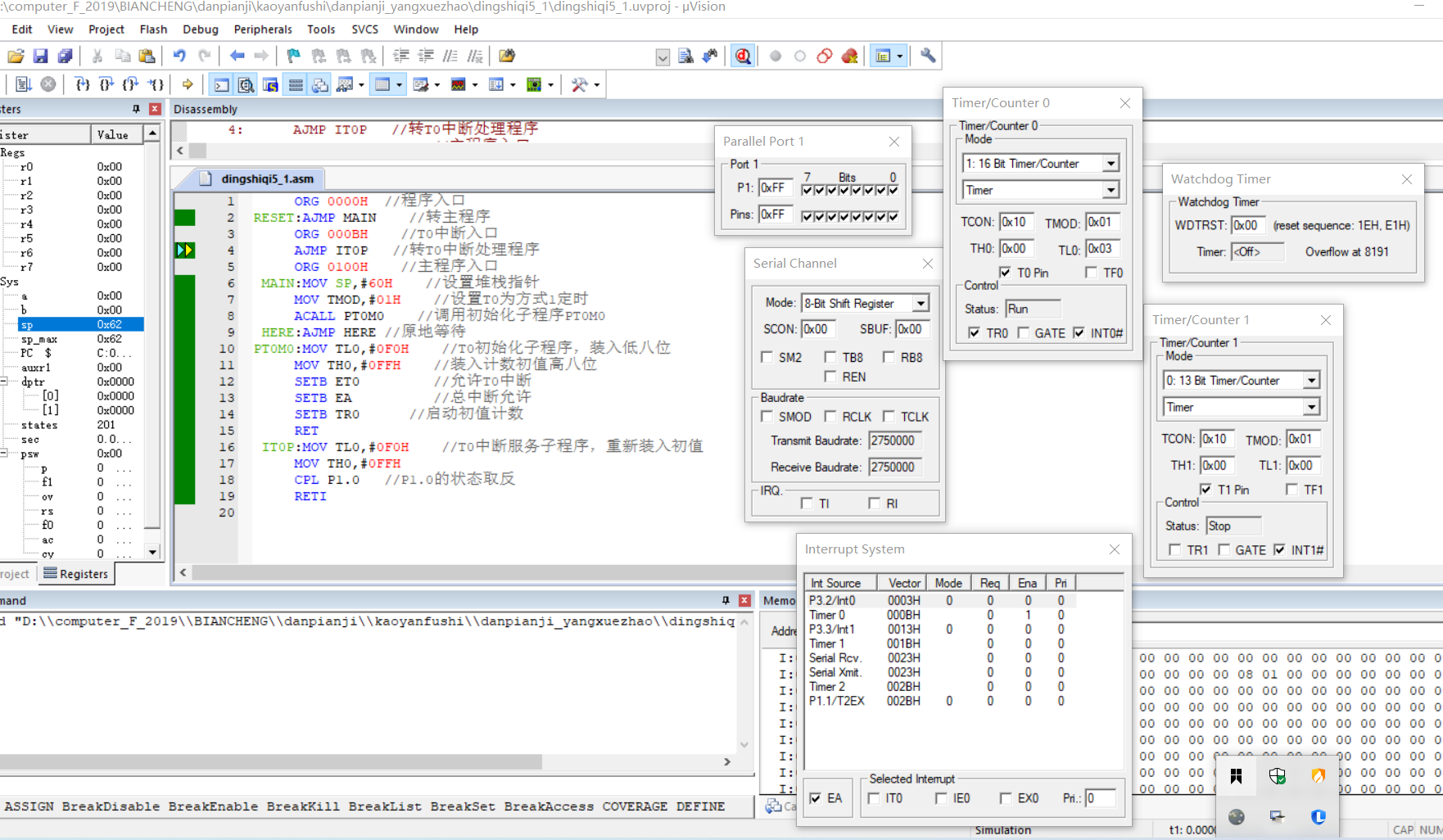

运行时需要查看寄存去器和引脚：

方式2：

     ORG 0000H
RESET:LJMP MAINORG 000BH  //T0的中断入口LJMP IT0P   ORG 001BH  //T1的中断入口LJMP IT1PORG 0100HMAIN:MOV SP,#60H  //设置堆栈指针ACALL PT0M2   //调用初始化子程序LOOP:MOV C,F0   //P0脚的负跳是否发生变化，若发生变化，则F0置1JNC LOOP    //P0脚的负跳无变化，C=0，跳到LOOP等待SETB ET1     //C=1，允许T1产生中断SETB TR1    //启动T1计数HERE:AJMP HERE
PT0M2:MOV TMOD,#25H    //对T0，T1初始化，T0方式1计数，T1方式2定时MOV TL0,#0FFH   //T0设初值MOV TH0,#0FFHSETB ET0      //允许T0中断MOV TL1,#06H     //T1置500微秒中断初值MOV TH1,#06H    CLR F0    //F0标志清零SETB EA    //打开总中断SETB TR0   //启动T0计数RETIT0P:CLR TR0   //T0引脚发生跳变，停止T0SETB F0    //把T0引脚已接受负脉冲标志F0置1，表示接受过负跳变，RETIIT1P:CPL P1.0    //T1中断服务程序，对P1.0取反RETI
