stm32-DS18B20原理及代码解读
目录
一、基础知识
1.功能：高精度温度检测
2.应用范围
3.硬件电路连接
二、底层代码原理分析
步骤1
步骤2
步骤3
一、基础知识
1.功能：高精度温度检测
测量范围：为-55°C 到+125°C。在-10°C 到+85°C 范围内 最大误差为±0.4 °C
内置功能：可以设定数字转换精度 和测温速度，可自行设置报警值，可编程的 ID 序列号。
2.应用范围
便携应用，手机与穿戴设备 ，温度监控 ， 粮情监测 ， 智能家电系统 ， 水温测量 ，建筑、设备或机房内部温度监测系统 ， 过程监测和控制系统

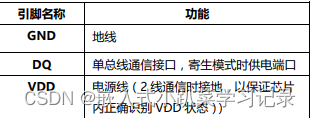

3.硬件电路连接
二、底层代码原理分析
访问 DS18B20 的传输序列如下：
步骤 1 初始化
步骤 2 ROM 指令（跟随任意必需的数据 交换）
步骤 3 DS18B20 功能指令（跟随任意必 需的数据交换）
步骤1

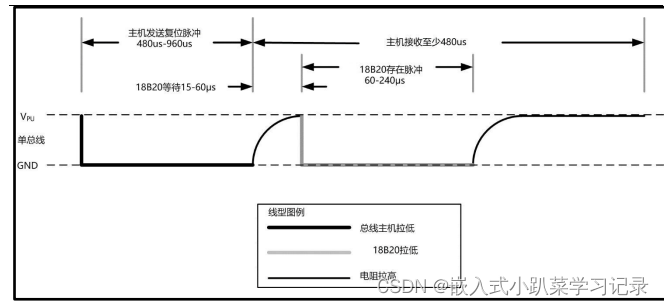

初始化 通过单线总线的所有执行（处理）都从一个初 始化序列开始。初始化序列包括一个由总线控制器 发出的复位脉冲和跟随其后由从机发出的存在脉 冲。 存在脉冲让总线主机知道从设备（如 DS18B20）在总线上且已准备好运行。
当 DS18B20 发送存在脉冲以响应复位脉冲，其向 主机表明它挂在总线上，并且已经准备好运行。在 初始化序列过程中，主机通过将单总线拉低至少 480 µs 来发出复位脉冲。总线主机随后释放总线进入接收模式。当总线被释放后，5kΩ 上拉电阻会把 总线拉高。当 DS18B20 检测到这个上升沿，它等待 15µs 到 60µs 然后通过把单总线拉低 60µs 到 240µs 来发出存在脉冲。
由此我们得到初始化代码：
主机发送
void DS18B20_Rst(void)
{ DS18B20_IO_OUT(); //SET PG11 OUTPUTDS18B20_DQ_OUT=0; //拉低DQdelay_us(750); //拉低750usDS18B20_DQ_OUT=1; //DQ=1 delay_us(38); //38US
}从机响应
u8 DS18B20_Check(void)
{ u8 retry=0;DS18B20_IO_IN(); while (DS18B20_DQ_IN)；while (!DS18B20_DQ_IN&&retry<240){retry++;delay_us(1);};if(retry>=240)return 1; return 0;
}步骤2
ROM 指令（跟随任意必需的数据交换）
当总线主机检测到存在脉冲，就可以发布 ROM 指令。这些指令运作于每个从设备唯一的 64 位 ROM 编码而且如果有多个从设备挂在单总线 上，主机可以单独寻址特定的从设备。这些指令也 使得主机可以决定总线上有多少什么类型的设备， 以及是否有任何设备满足了报警条件。共有 5 个 ROM 指令，每个 8 位长。主设备必须在发布 DS18B20 的功能指令之前发布一个合适的 ROM 指令
想了解如何发一个ROM指令，我们先要了解如何发一个位。

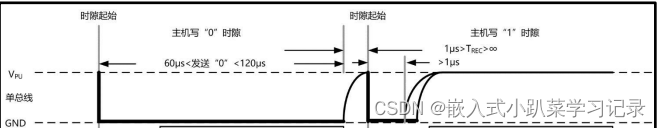

“写 1”时隙和“写 0”时隙。 总线主机通过写1 时隙把一个逻辑1写入DS18B20， 通过写 0 时隙把一个逻辑 0 写入 DS18B20。所有 写时隙必须持续最少 60µs，并且两个写时隙之间至 少有 1µs 的恢复时间。
要产生写 1 时隙，把单总线拉低之后，总线主机 必须在 15µs 内释放单总线。总线被释放后，5kΩ 上 拉电阻会把总线拉高。要产生一个写 0 时隙，把单 总线拉低之后，总线主机必须在整个时隙期间持续 保持总线低（至少 60µs）。
由此得到代码：
void DS18B20_Write_Bite(u8 dat) { DS18B20_IO_OUT();switch()case dat:{DS18B20_DQ_OUT=0; // Write 1delay_us(7); DS18B20_DQ_OUT=1;delay_us(60);break;} case dat:{DS18B20_DQ_OUT=0; // Write 0delay_us(90); DS18B20_DQ_OUT=1;delay_us(7);break;}
}我们简单升级优化一下代码（写入一个字节）：
void DS18B20_Write_Byte(u8 dat) { u8 j;u8 testb;DS18B20_IO_OUT(); //SET PG11 OUTPUT;for (j=1;j<=8;j++) {testb=dat&0x01;dat=dat>>1;if (testb) {DS18B20_DQ_OUT=0; // Write 1delay_us(7); DS18B20_DQ_OUT=1;delay_us(60); }else {DS18B20_DQ_OUT=0; // Write 0delay_us(90); DS18B20_DQ_OUT=1;delay_us(7); }}
}那如何读呢？

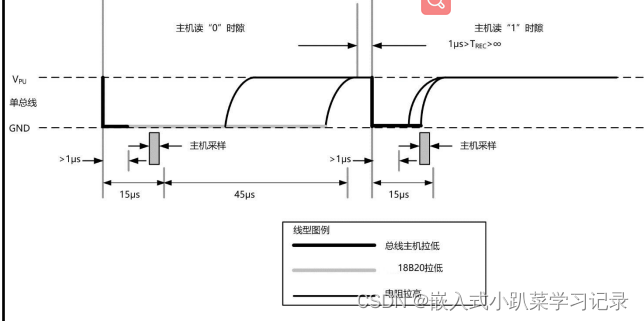

读时隙的产生是通过主机拉低单总线至少 1µs 然后释放总线来实现 ，主机发起读时隙之后，DS18B20 会开 始在总线上传输 1 或 0。DS18B20 通过保持总线高 发送 1 并通过拉低总线发送 0。当传输 0 的时候， DS18B20 会在时隙结束时释放总线，之后总线会被 上拉电阻拉回高空闲状态。DS18B20 的输出数据在 启动时隙的下降沿后 15µs 之内有效。所以，主机必 须在时隙启动之后 15µs 之内释放总线并采样总线 状态。
所以我们得到代码：
u8 DS18B20_Read_Bit(void)
{u8 data;DS18B20_IO_OUT(); DS18B20_DQ_OUT=0; delay_us(2);DS18B20_DQ_OUT=1; delay_us(5);DS18B20_IO_IN();
// delay_us(1);if(DS18B20_DQ_IN)data=1;else data=0; delay_us(50); return data;
}根据手册我们可以得知不同ROM 操作指令的作用按需求发送。
步骤3
DS18B20 功能指令
当总线主机使用一个 ROM 指令寻址一个它希 望与之通讯的 DS18B20 之后，主机可以发布 DS18B20 的功能指令之一。这些指令允许主机从 DS18B20 的暂存器写或读数据，发动温度转换以及 了解供电模式
根据手册我们可以得知不同DS18B20 功能指令的作用按需求发送。
