ANSYS APDL 输出有限元模型刚度矩阵和质量矩阵

ANSYS APDL 输出有限元模型刚度矩阵和质量矩阵

简介

APDL输出刚度矩阵和质量矩阵的命令流代码，后附matlab处理代码

主要代码

/solu
eqslv, sparse
wrfull, 1
solve
finish
save! Gets Stiffness Matrix
*SMAT, MatK, D, import, full, Get_Matrix.full, stiff
*SMAT, Nod2Bcs, D, import, full, Get_Matrix.full,NOD2BCS
*print, MatK, matk.txt   			! Exports Stiffness to Text File
*export, MatK, mmf, matkMMF.txt 	! Exports Stiffness as MMF format*SMAT, MatM, D, import, full, Get_Matrix.full, mass
*SMAT, Nod2Bcs, D, import, full, Get_Matrix.full,NOD2BCS
*print, MatM, matm.txt   			! Exports Mass to Text File
*export, MatM, mmf, matmMMF.txt 	! Exports Mass as MMF format

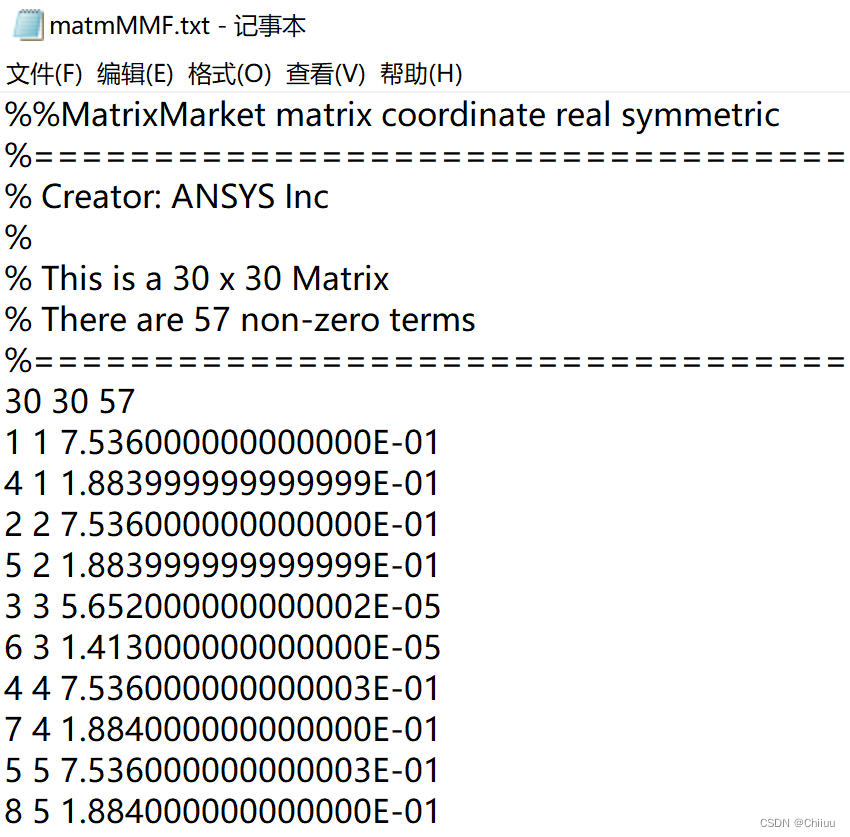

根据以上代码定义，将输出刚度矩阵到‘matkMMF.txt’，质量矩阵到‘matmMMF.txt’，如下图

其中每一行的前两个数值代表在矩阵中的行和列号，第三个数值为在该位置的矩阵元素数值。如‘1 1 7.536000000000000E-01’代表第一行第一列位置的值为7.536000000000000E-01。

后处理

由于该txt只给出了矩阵的一半，需要利用matlab等软件进行处理补全，最终得到完整的矩阵。matlab代码见附件。
