广播风暴实验及STP实验
目录
一、观察广播风暴
二、开启stp协议，并将模式改为stp（华为缺省为mstp）同时观察stp的摘要信息编辑
实验步骤：
-
一、观察广播风暴
1、所有的交换机缺省是将stp开启，首先我们将其关掉
2、在pc上随便去ping一个地址

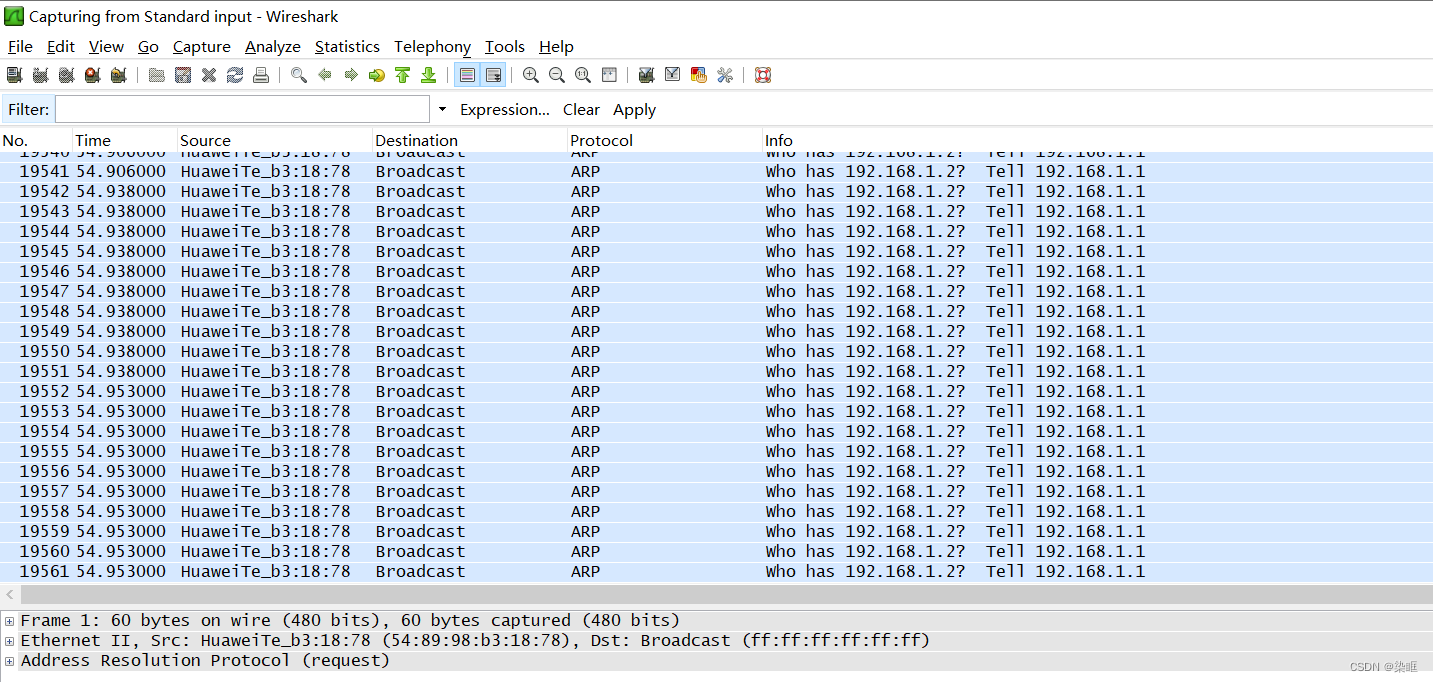

我们可以看到网络中充斥了大量的重复帧
-

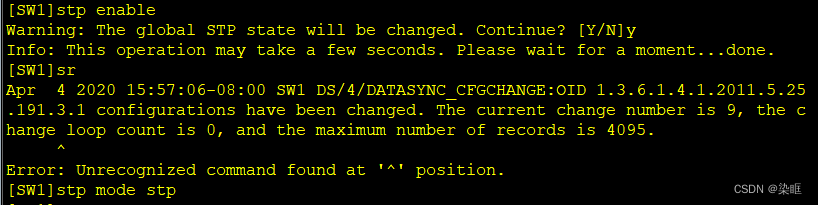

二、开启stp协议，并将模式改为stp（华为缺省为mstp）同时观察stp的摘要信息

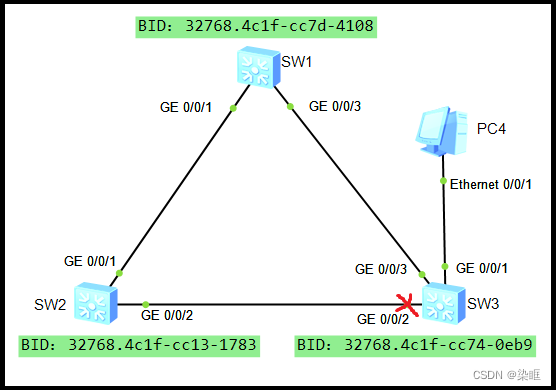

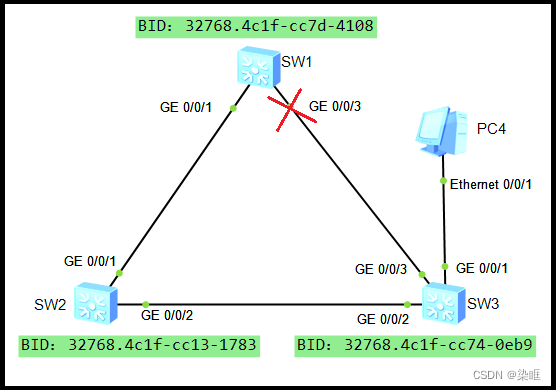

1、根据stp协议选举根桥的规则，SW2将成为根桥

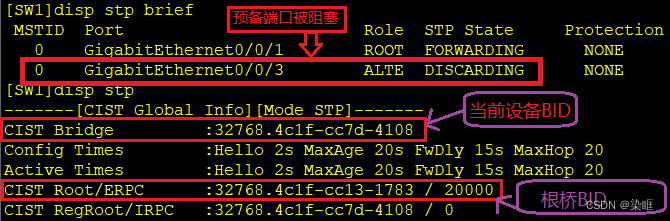

在sw1上的：g/0/01为根端口，g/0/3为预备端口被阻塞

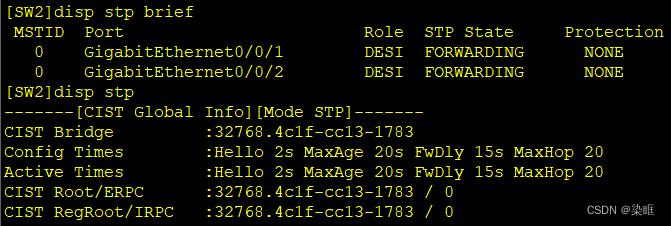

在sw2上：所有的端口都是指定端口

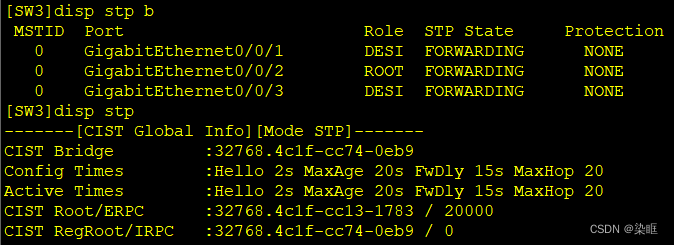

在sw3上：一个根端口，两个指定端口
最终：sw1的g/0/03口被阻塞，从而打破环路

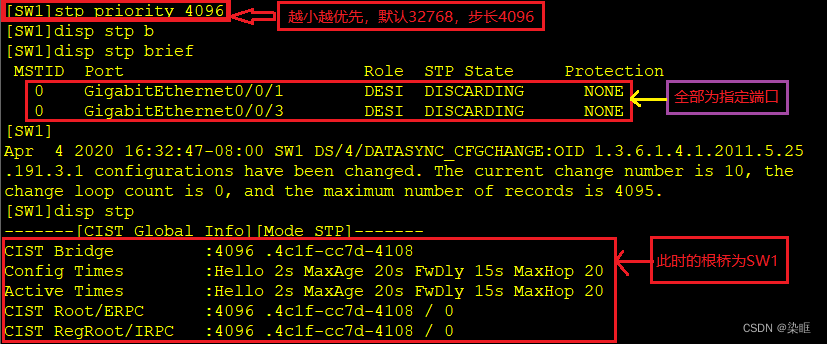

在sw1上：所有端口成为指定端口

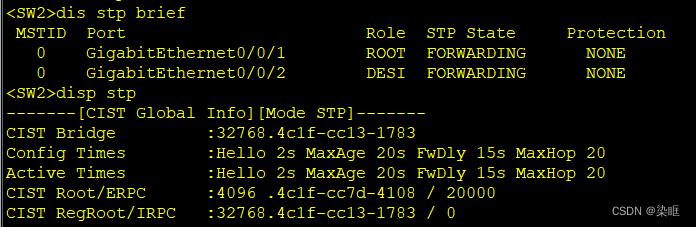

在sw2上：g/0/1为根端口，g/0/02为指定端口

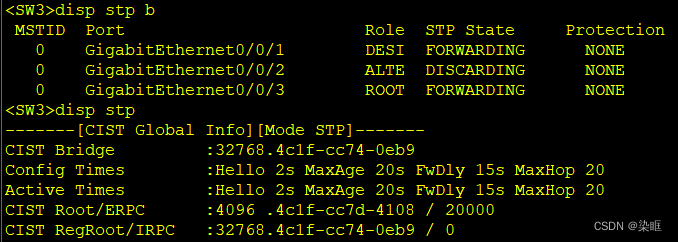

在sw3上：g/0/1位指定端口、g/0/2为预备端口，g/0/3为根端口
最终：sw3的g/0/02口被阻塞，从而网络的环路被打破
