硬件设计-mSATA接口电路
目录
- 硬件设计-mSATA接口电路
- 1.接口定义
- 2.电路设计要点

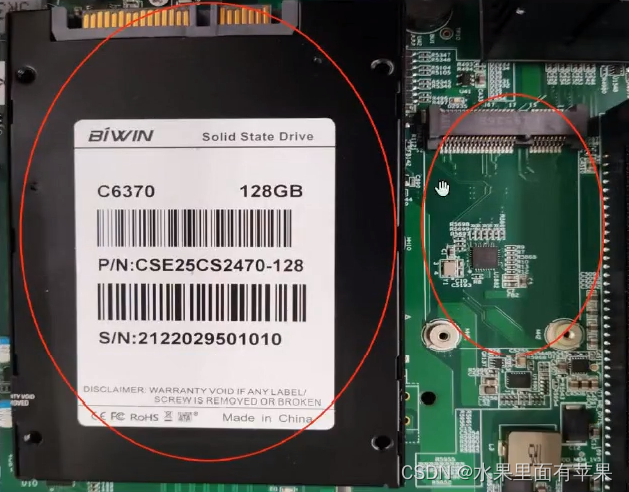

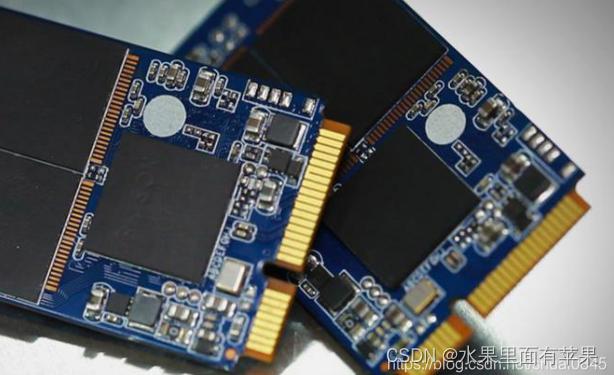

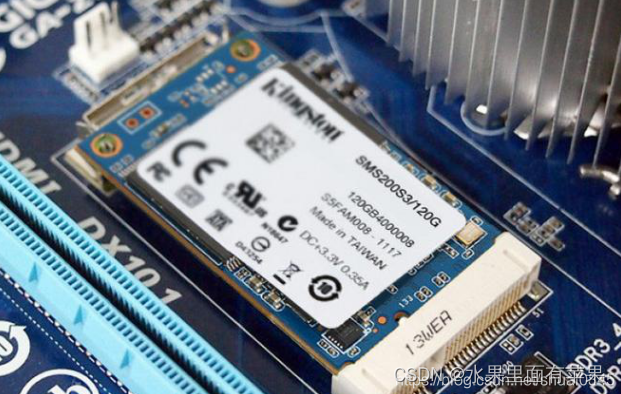

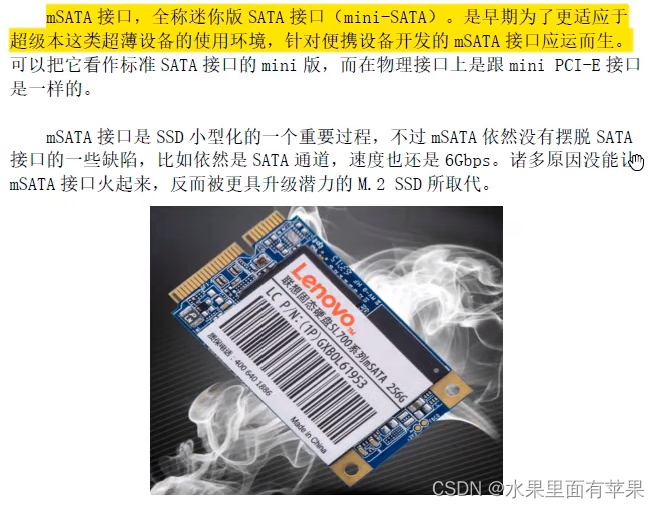

mSATA接口，全称迷你版SATA接口（mini-SATA）。是早期为了更适应于超级本这类超薄设备的使用环境，针对便携设备开发的mSATA接口应运而生。可以把它看作标准SATA接口的mini版，而在物理接口上（也就是接口类型）是跟mini PCI-E接口是一样的。

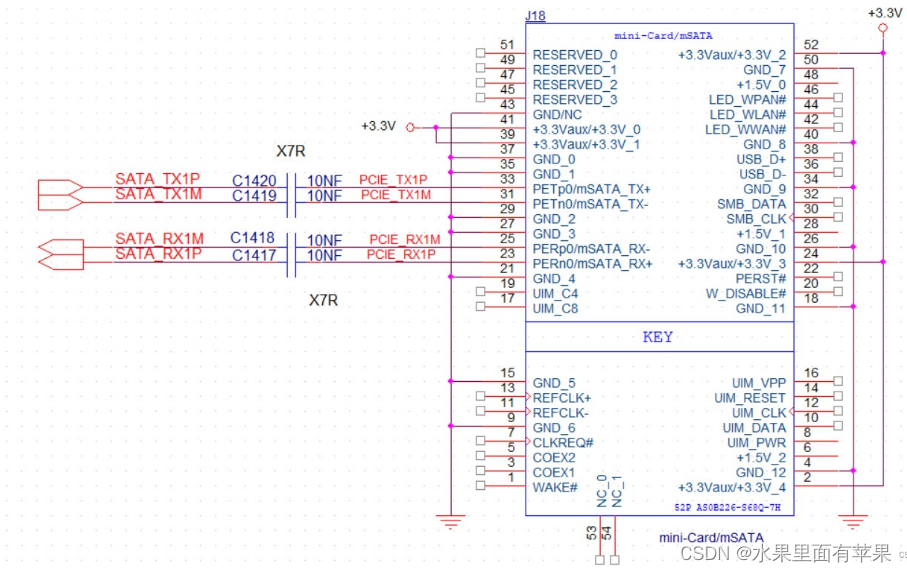

1.接口定义
2.电路设计要点
- mSATA的43脚是接地的，miniPCIE是未连接。
- AC耦合电容10nF，靠近器件摆放
- 需确认下方的限高区域
- 封装上有两个安装孔
- 差分阻抗100R
- 等长布线2mil，收发无需等长
- 参考平面完整
- 远离高速信号
- 过孔挖空，换层加地过孔。
